19. BOXER (U9)

Рисунок : E1AB064D

Рисунок : E1AB065D

18.01.2012

ТЕХНИЧЕСК АЯ ПАМ ЯТК А : СИСТЕМ А ЗАЩИТЫ ОТ ЗАЩЕМ ЛЕНИЯ ­

СТЕК ЛОПОДЪЕМ НИК И

1. Отключение системы защиты от защемления

Процедура :



Через 5 секунд после определения препятствия опустите в ручном режиме стекло до упора (1 отметка)
и продолжайте осуществлять нажим в течение нескольких секунд



Через 2 секунды поднимите стекло в ручном режиме

ПРИМ ЕЧАНИЕ :  Система  защиты  от  защемления  активируется  автоматически  при  отпускании
выключателя стеклоподъемника.

2. Инициализация стеклоподъемников

Инициализация позволяет компьютеру двигателя "запомнить" крайние положения открывания и закрывания
стекол для активации функции защиты от защемления.
(Эту операцию необходимо проводить в следующих случаях) :



После каждого отключения аккумуляторной батареи (Стекло открыто)



Замена стеклоподъемника



Неисправность системы защиты от защемления

Процедура инициализации (Автомобили со стойкой двери) :



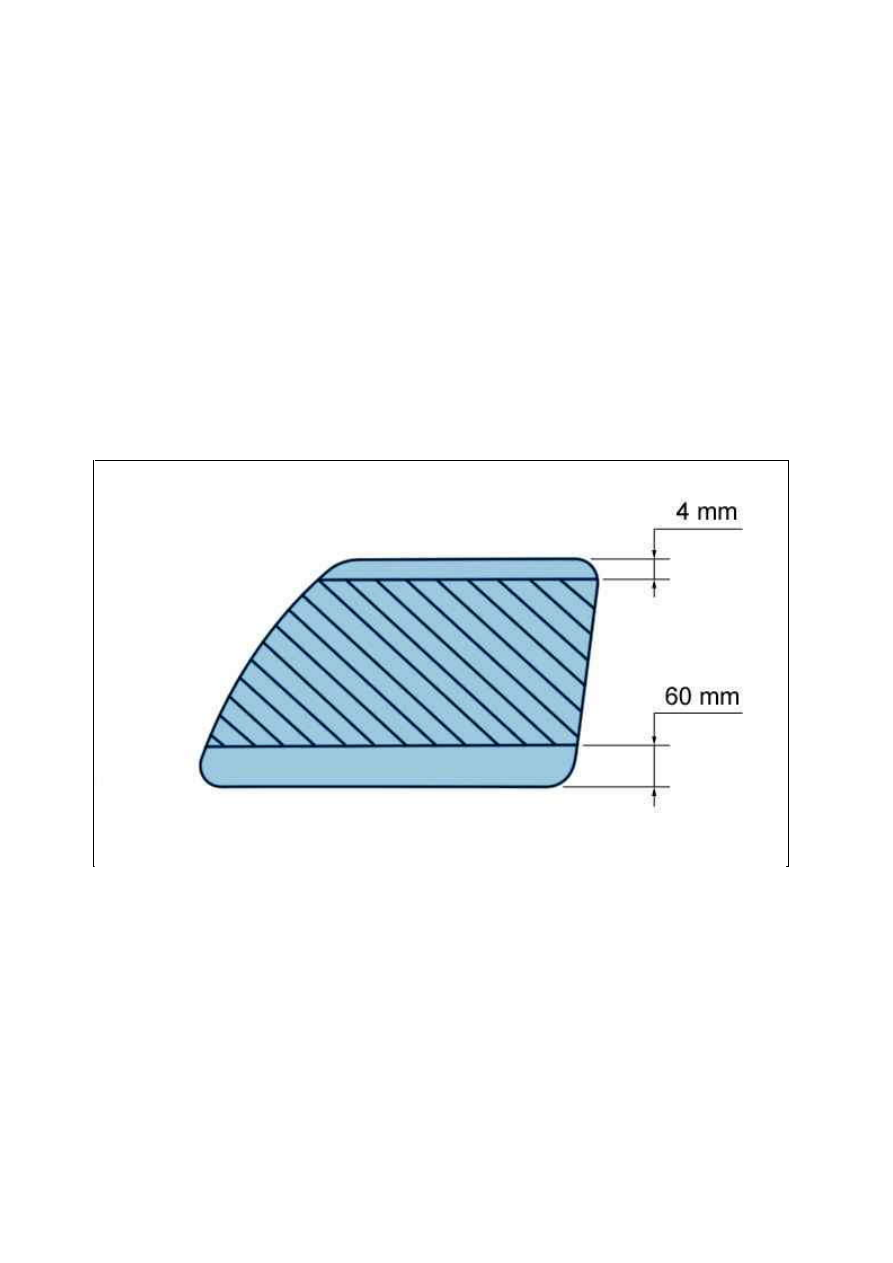

Установить стеклоподъемник в положение верхнего упора(С интервалами по 50 мм)



Удерживайте выключатель на упоре в течение 3 секунд



Опустите стекло до упора



Удерживайте выключатель на упоре в течение 3 секунд



Поднимите стекло в автоматическом режиме



Система защиты от защемления инициализирована

Рисунок : C4CB013D

18.01.2012

Процедура инициализации (Автомобили без дверной стойки) :



Закрыть двери



Установить стеклоподъемник в положение верхнего упора(С интервалами по 50 мм)



Удерживайте выключатель на упоре в течение 3 секунд



Опустите стекло до упора



Удерживайте выключатель на упоре в течение 3 секунд



Поднимите стекло в автоматическом режиме



Система защиты от защемления инициализирована

ПРИМ ЕЧАНИЕ :  Во  избежание  перегревания  двигателя  электронная  система  следит  за  временем  его
действия.

18.01.2012

ПРОВЕРК А ­ РЕГУ ЛИРОВК А : ФАРА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Инструменты

[1] оптический прибор для регулировки фар :



FACOM LUX 200L



MULLER 664 LASER



TECNOTEST 432/PM

2. Проверка

2.1. Необходимые условия для проведения проверки

Разгрузить автомобиль.
Автомобиль в снаряженном состоянии (порожний автомобиль, полностью заправленный и
укомплектованный).
Очистить большие наросты грязи, снега или льда, поскольку они могут изменить эталонную высоту кузова
над землей.
Проверить давление в шинах, которые должны быть накачаны до заданного производителем давления для
нормальных дорожных условий.
Установить автомобиль на ровной площадке, повернув рулевое колесо в положение Колеса Прямо.
Включить фары и проверить работоспособность корректора высоты световых пучков фар в зависимости от
нагрузки, поворачивая колёсико регулятора, а затем установить его в положение нормальной нагрузки О.

2.2. Процедура контроля

Рисунок : E5AP2ZHD

18.01.2012
