Peugeot Partner (B9). Руководство - часть 308

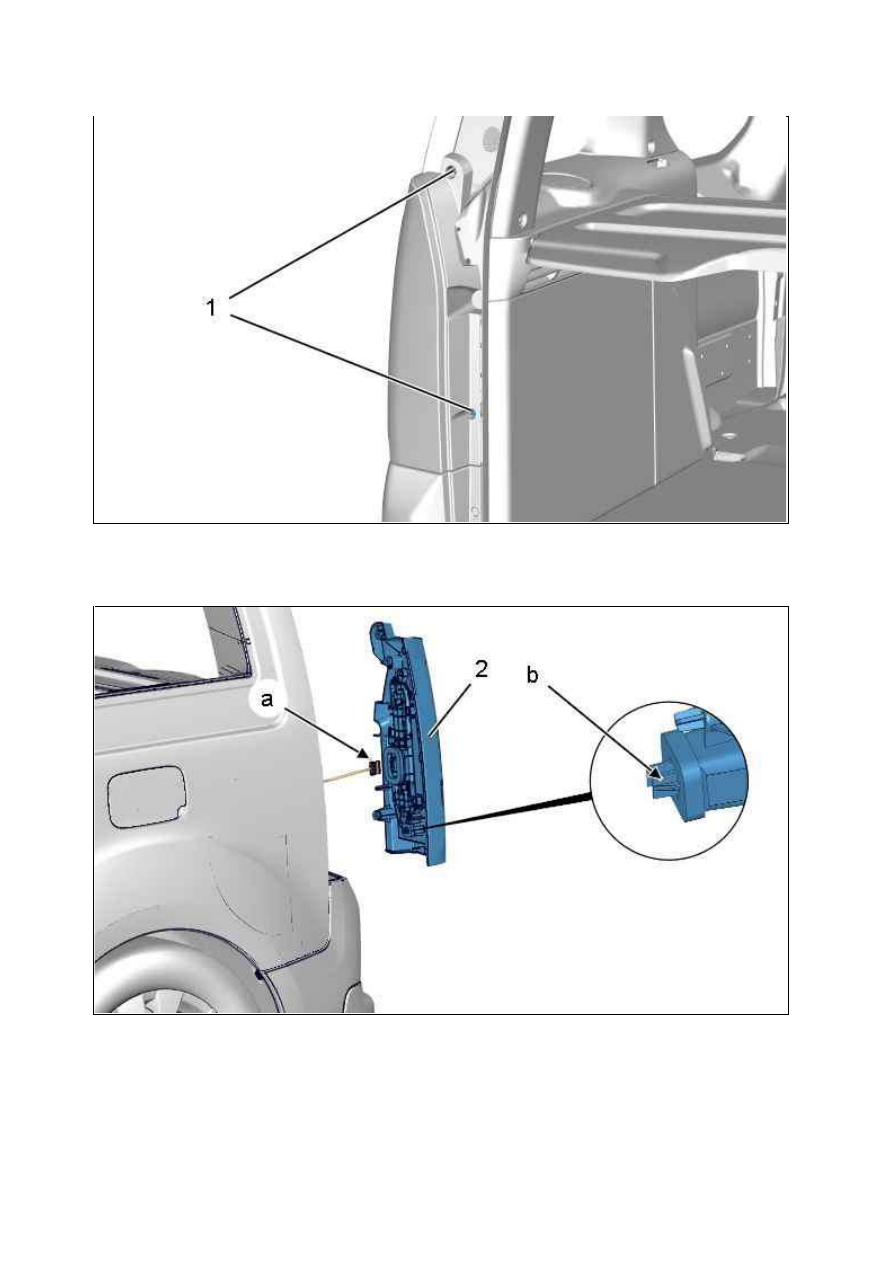

Отвернуть болты (1).

Отсоединить (в "b") ; С помощью приспособления [1].
Отделите задний фонарь (2).
Разблокировать ­ Отсоедините разъем  (в "a").
Снимите заднюю фару (2).

3. У становка

Рисунок : C5EM06VD

Рисунок : C5EM06WD

18.01.2012

Заново подсоедините разъем  (в "a").
Проверить работу всех плафонов.
Установка производится выполнением операций по снятию в обратном порядке.

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : ПЕРЕДНЯЯ ПРОТИВОТУ М АННАЯ ФАРА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Снятие

Снимите передний брызговик

 (частично).

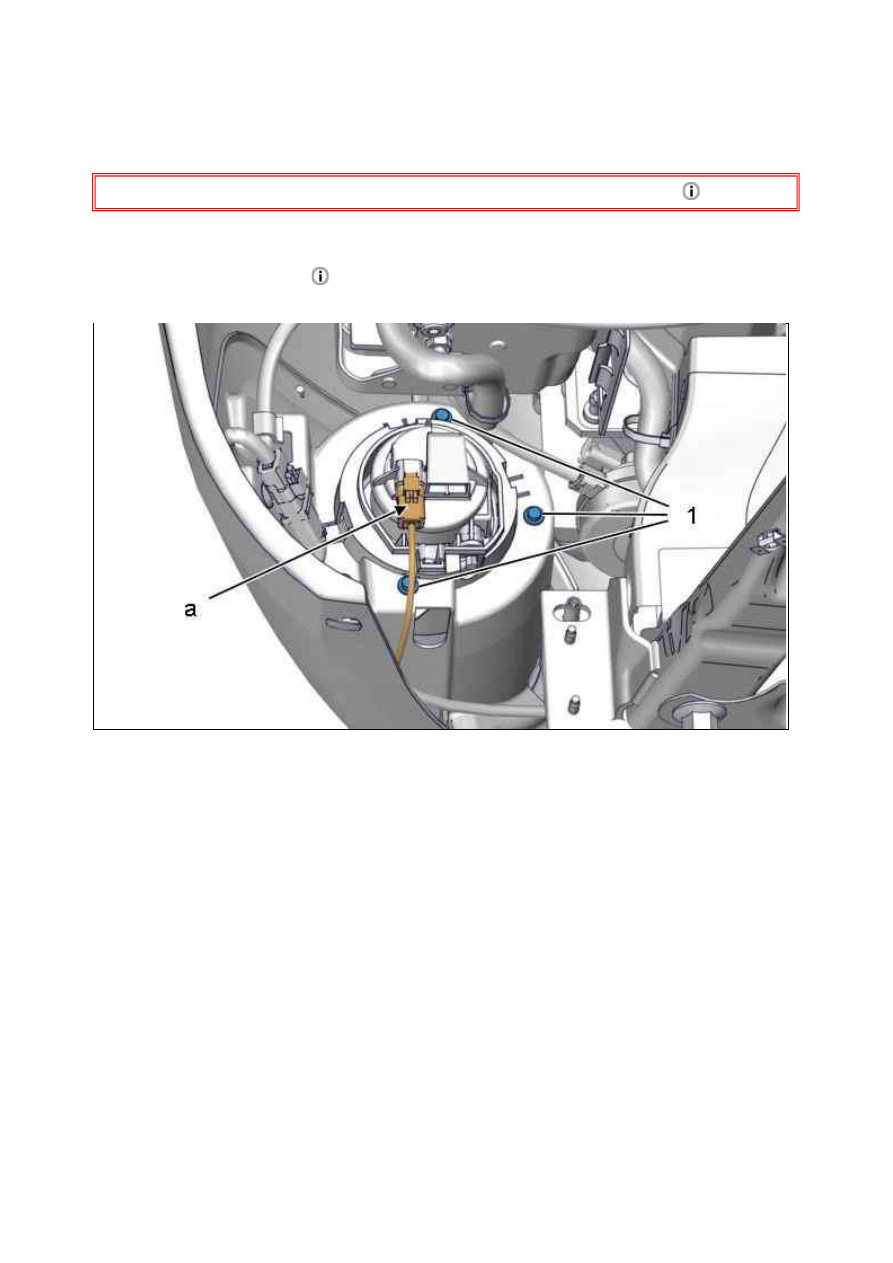

Отсоедините разъем  (в "a").
Отвернуть болты (1).

Рисунок : C5EM06YD

18.01.2012

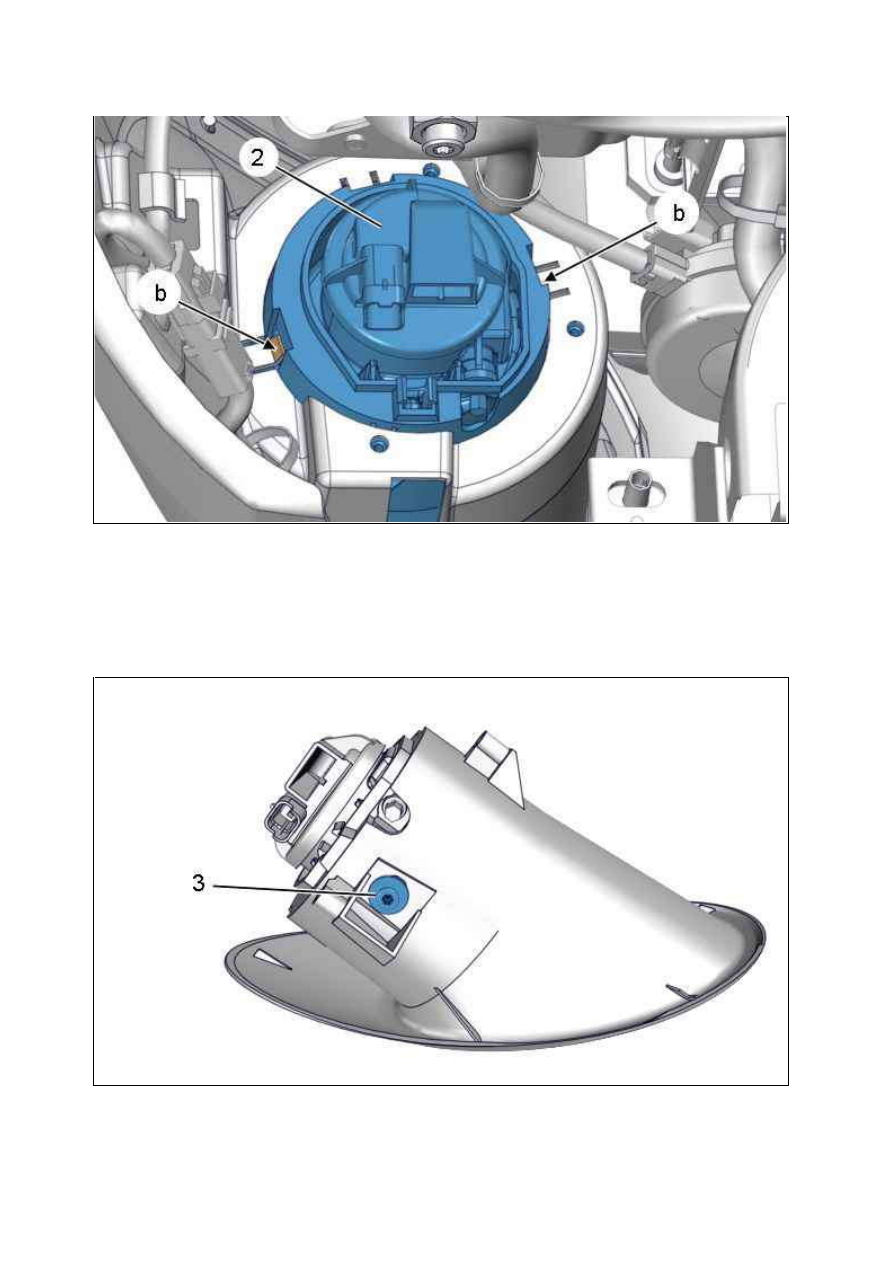

Отделите :



фиксаторов  (в "b")



Переднюю противотуманную фару в сборе (2) (вперед)

Снимите : Переднюю противотуманную фару в сборе (2).

Снять винт (3).

Рисунок : C5EM06ZD

Рисунок : C5EM070D

18.01.2012
