Отсоединить фиксаторы верхней накладки рулевой колонки (3) (в "a") ; С помощью приспособления [1].
Снимите : Верхнюю накладку рулевой колонки (3).

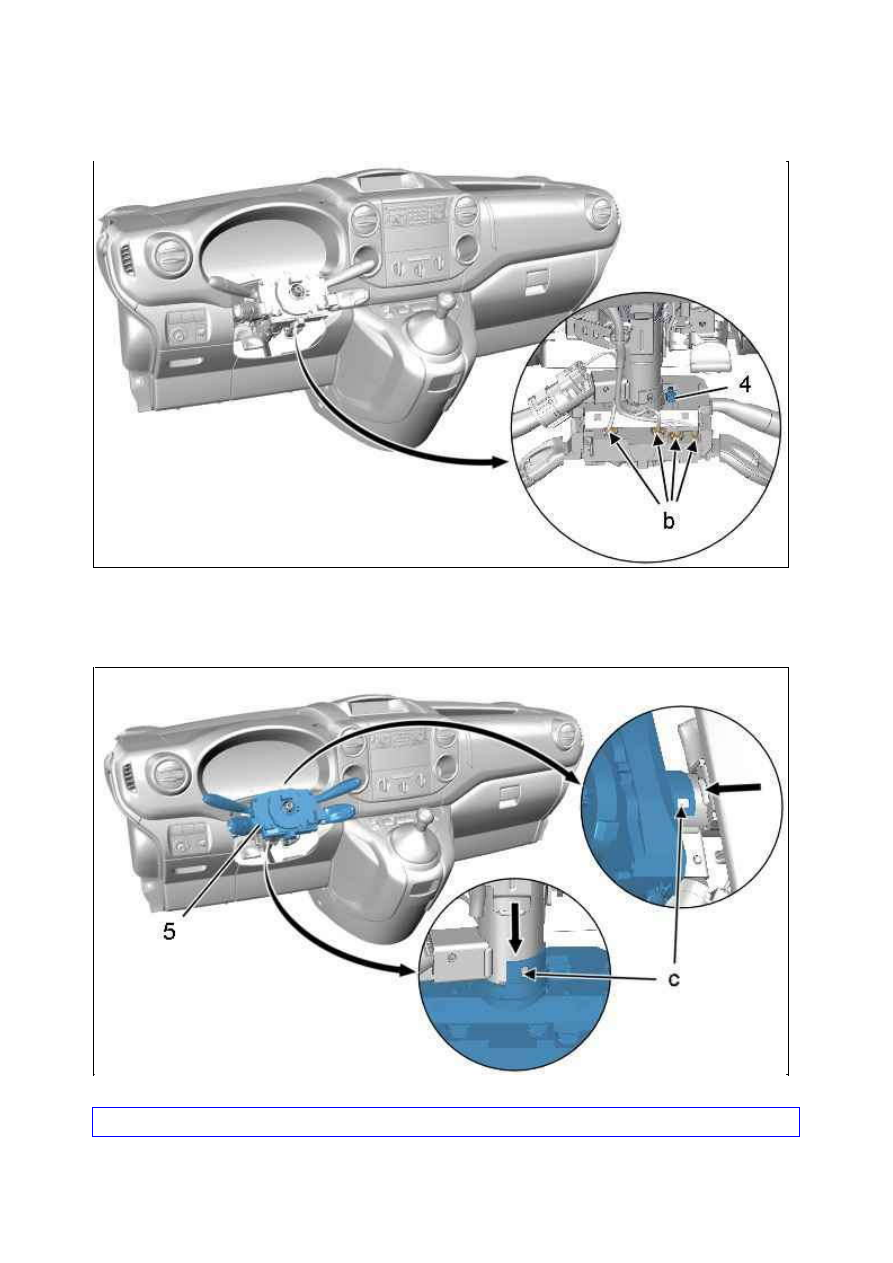

Отключить электрических разъема  (в "b").
Ослабить болт (4) (Максимально).

ВНИМ АНИЕ : Не допускается повреждение лапок блокировки подрулевого переключателя .

Отсоединить лапки блокировки узла подрулевых переключателей (5) (в "c") ; С помощью приспособления

Рисунок : C5FM0H9D

Рисунок : C5FM0HAD

18.01.2012

[1].
Снять блок выключателей под рулевым колесом (5) (в соответствии со стрелкой ).

4. У становка

ВНИМ АНИЕ : Отрегулировать контактное кольцо перед установкой подрулевого переключателя.

4.1. У правления под рулевым колесом (новый)

Контактное кольцо нового подрулевого переключателя не требует регулировки.

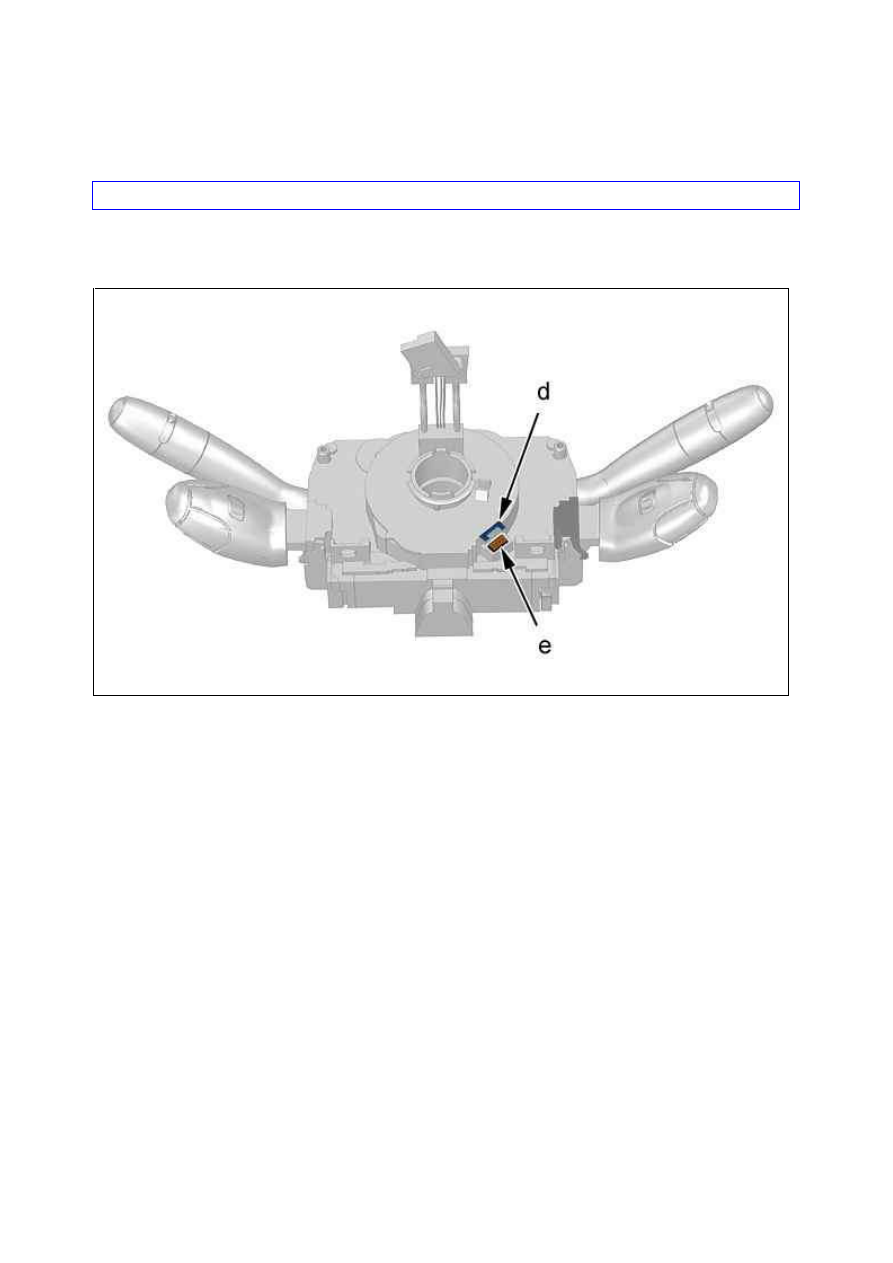

Регулировка обеспечивается выравниванием выреза "d" и указателя "e" ( поставщик DELPHI).

4.2. Повторное использование снятого подрулевого переключателя

Рисунок : C5FM0HBD

18.01.2012

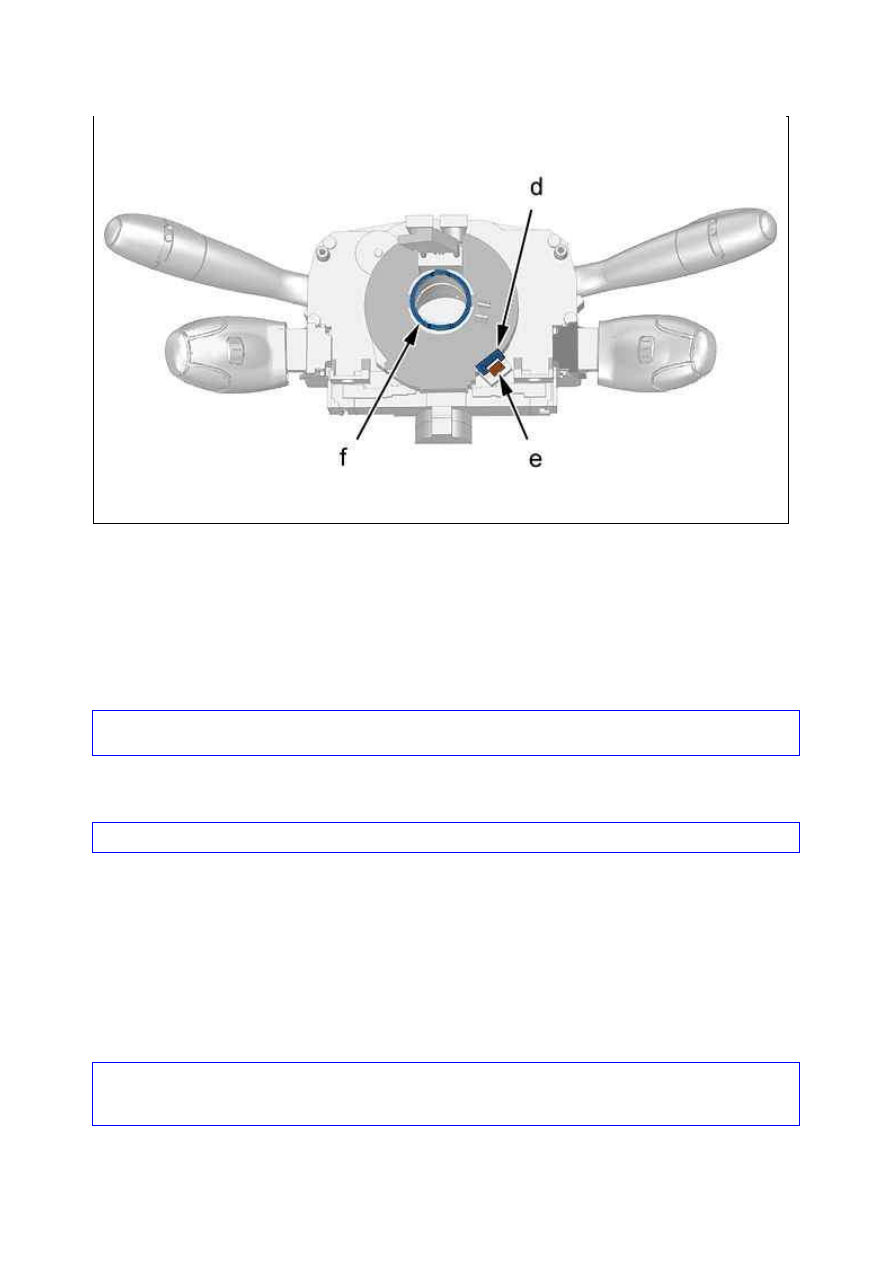

Найти точку 0 :



Нажать на центральную часть контактного кольца  (в "f")



Повернуть по часовой стрелке до упора



Повернуть вращающийся контактор на 2,5 оборота против часовой стрелки

ПРИМ ЕЧАНИЕ : Не прикладывать усилий при достижении крайнего положения.

Проверить выравнивание выреза "d" по указателю "e".

ВНИМ АНИЕ :  Никогда  не  вращать  против  часовой  стрелки  до  поворота  по  часовой  стрелке  в  крайнее
положение, это приводит к окончательному повреждению дорожки контактного кольца.

5. Общие операции

ВНИМ АНИЕ : Выставить колеса по прямой линии.

Выполните следующие проверки :



Блокираторы электрических разъемов не должны быть повреждены



Электрические жгуты подрулевого переключателя не должны быть повреждены

Установить на рулевую колонку блок подрулевых переключателей (5), чтобы ручки были расположены
горизонтально.
Закрепить в фиксаторах : Подрулевой переключатель (5) (в "c").
Затяните болты моментом от (4) до 0,3 ± 0,07 дН.м.
Подрулевой переключатель (5) должен быть отцентрован на рулевой колонке, чтобы не возникал
дополнительный шум.
Подключить электрические разъемы  (в "b").

ВНИМ АНИЕ : Сильно не тянуть за электрические разъемы ; Не сгибать электрические жгуты (соблюдать
допустимые изгибы) ; Принять все необходимые меры для защиты электрических жгутов от повреждения
(Не перекручивать электрические жгуты).

Установите :



Верхнюю накладку рулевой колонки (3)

Рисунок : C5FM0HCD

18.01.2012



Нижнюю накладку рулевой колонки (1)



болтов (2)

6. Дополнительные операции

Установите :



Рулевое колесо



Подушку безопасности водителя

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Подсоедините обратно аккумуляторную батарею.
Проверьте правильность функционирования электрооборудования.

7. Автомобили с системой динамической стабилизации (ESP)

Произвести калибровку датчика угла поворота рулевого колеса ; С помощью диагностического прибора .
Для выполнения этой операции использовать меню "антиблокировочная система (ABS / ESP)".
