3.2. Подготовка фары

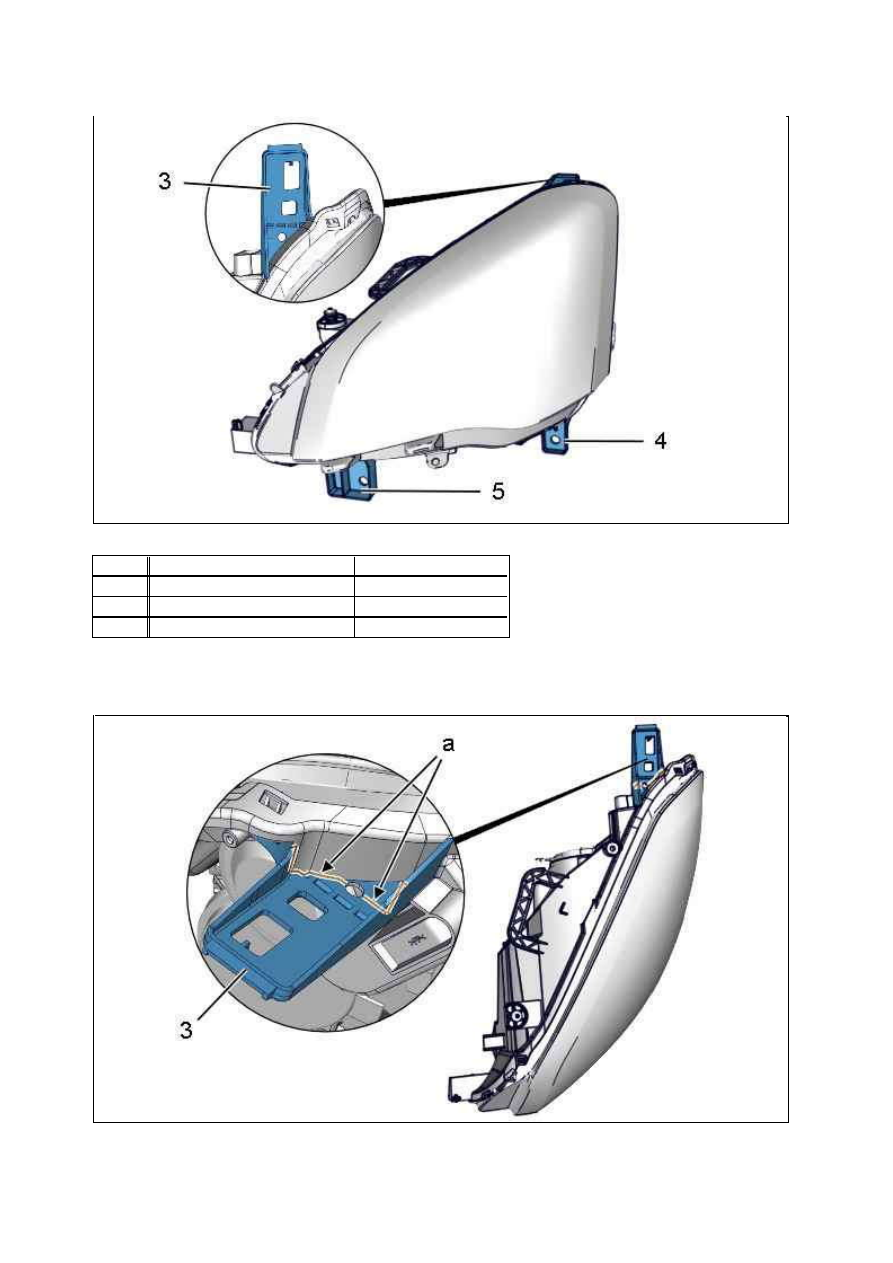

Рисунок : C5EM07AD

М етка  Обозначение

Ремонтопригодность

(3)

Заднее крепление (верхнюю)    Да

(4)

Заднее крепление (нижний)

Нет

(5)

Переднее крепление (нижний)   Нет

Рисунок : C5EM07BD

18.01.2012

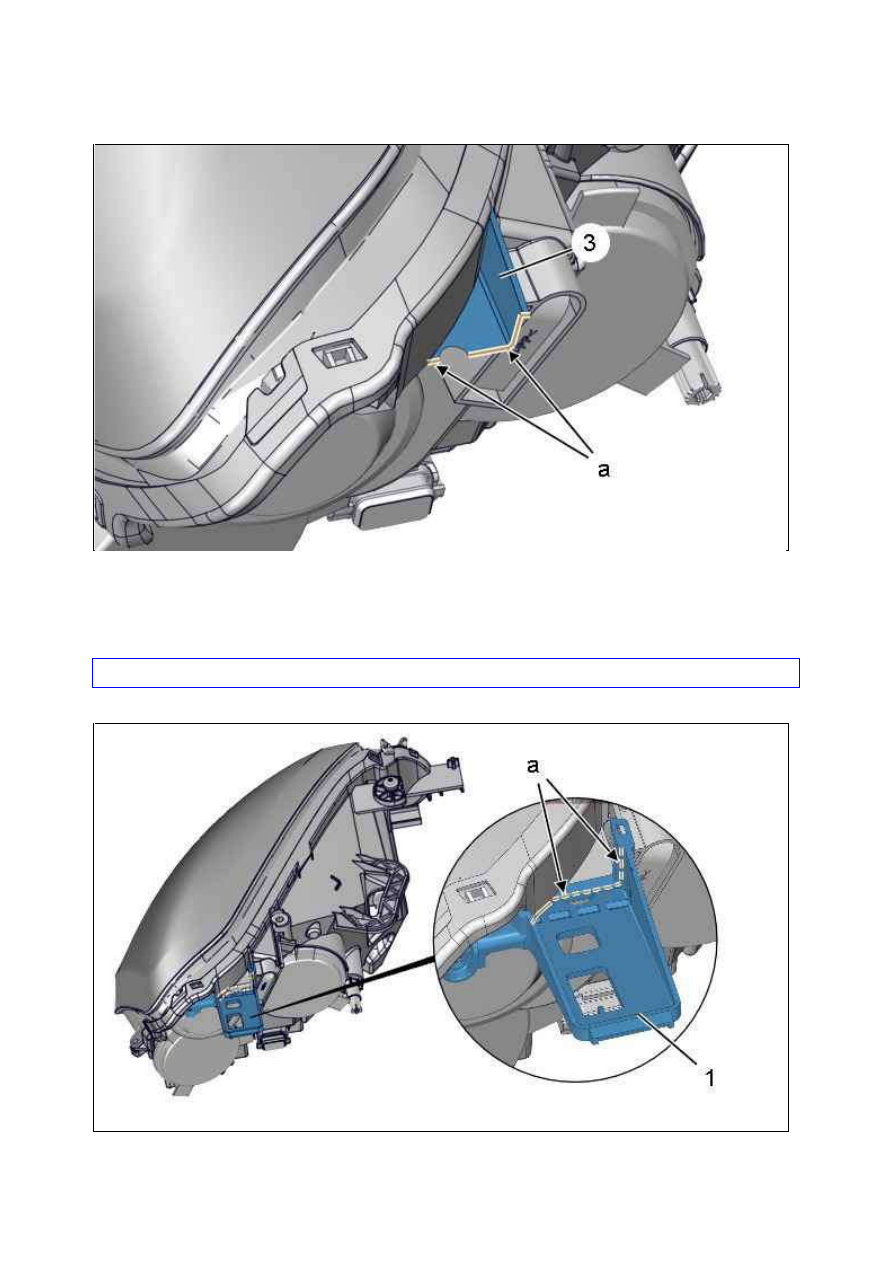

Срезать заднюю верхнюю лапку крепления (3) (в "a") ; С помощью ножниц для металла.

Поправить и зачистить срез, если это необходимо, для установки ремонтой лапки (1) на лапку крепления (3)
фары (в "a").

3.3. У становка ремонтой лапки

ВНИМ АНИЕ : Использовать винты (2) из комплекта, чтобы не повредить блок фары.

Рисунок : C5EM07CD

Рисунок : C5EM07DD

18.01.2012

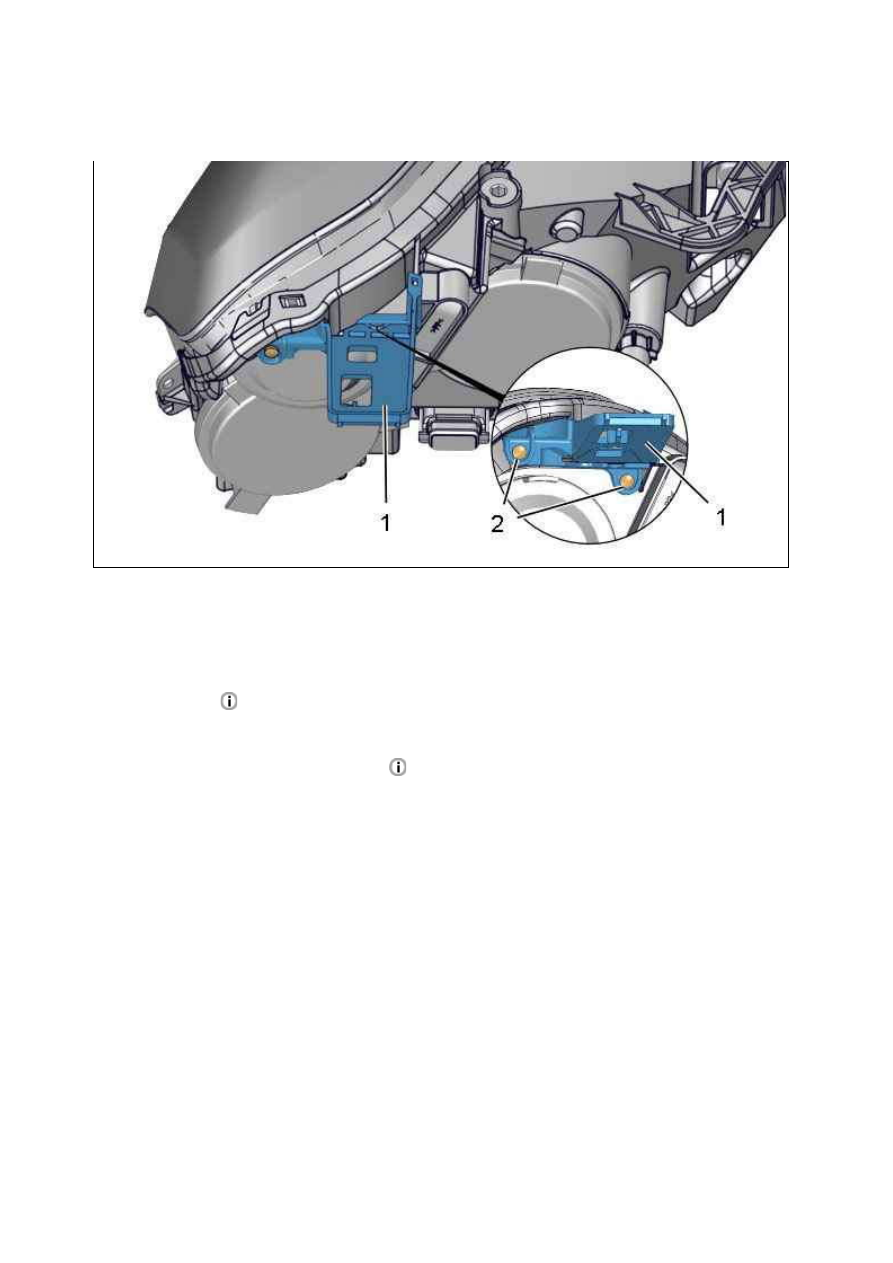

Расположить : Ремонтная лапка (1) на фаре.
Проверить стык разреза (в "a") и ремонтной лапкой (1).

Закрепить : Ремонтную лапку (1) ; С помощью болтов (2).
Постепенно затянуть по кругу винты крепления (2) до конца.
Проверить, чтобы не было люфта между ремонтной лапкой (1) и лапкой крепления (3).

4. Дополнительная операция

5. Регулировка

Проверьте функционирование различного оборудования.

Рисунок : C5EM07ED

У становить фару

.

Выполнить проверку и регулировку фар

.

18.01.2012

ЗАМ ЕНА : ЛАМ ПА ПРОТИВОТУ М АННОЙ ФАРЫ (ПЕРЕДНИЙ )

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. РЕК ОМ ЕНДОВАННЫЙ ИНСТРУ М ЕНТ

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Снятие

Установите автомобиль на 2 стоечный подъемник.

Рисунок : E5AP30WD
