6. Подготовка запасной части

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

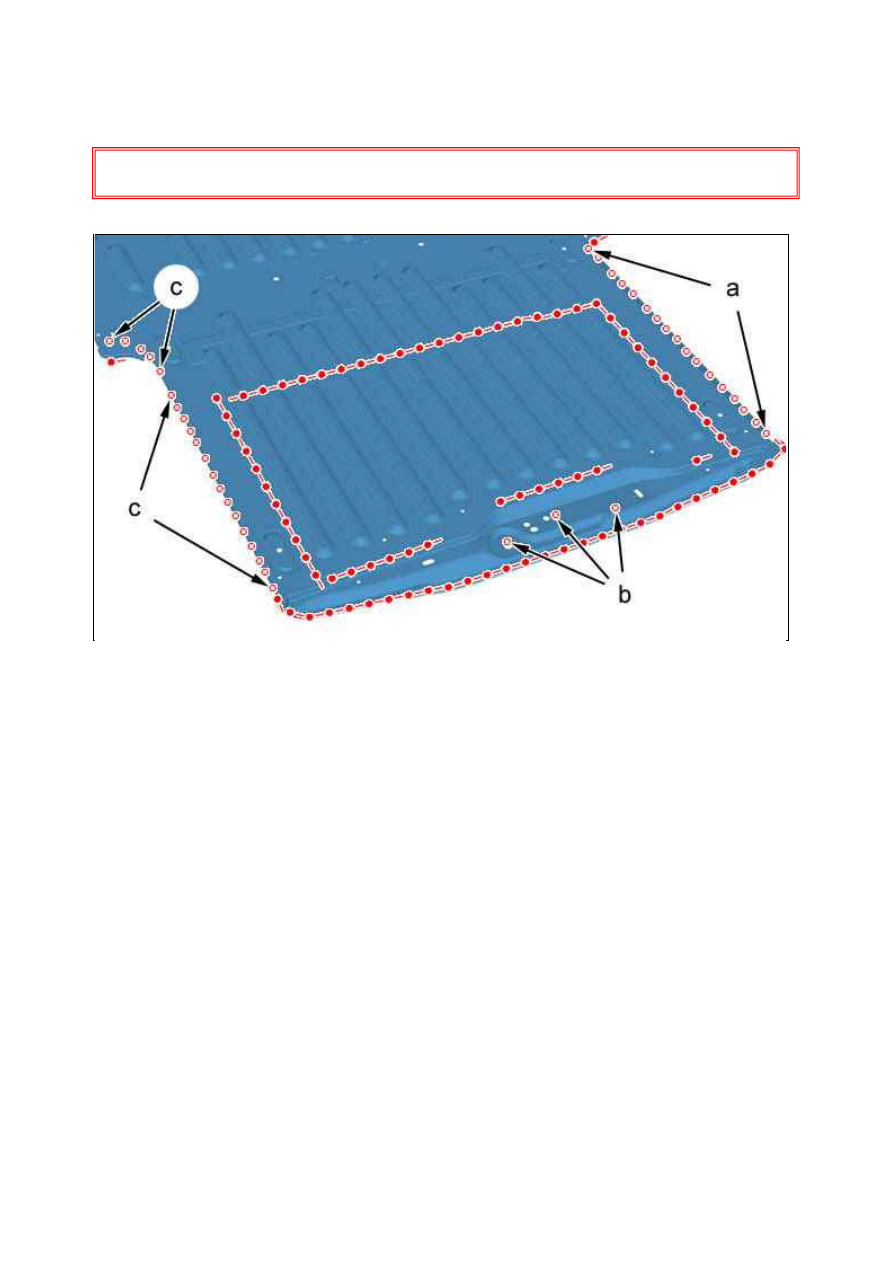

Разметить и просверлить отверстия Ø 6,5 мм (или 8 мм для элементов значительной толщины) для
последующей точечной сварки ( в "a", "b", "c").
Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

Рисунок : C4BM0V8D

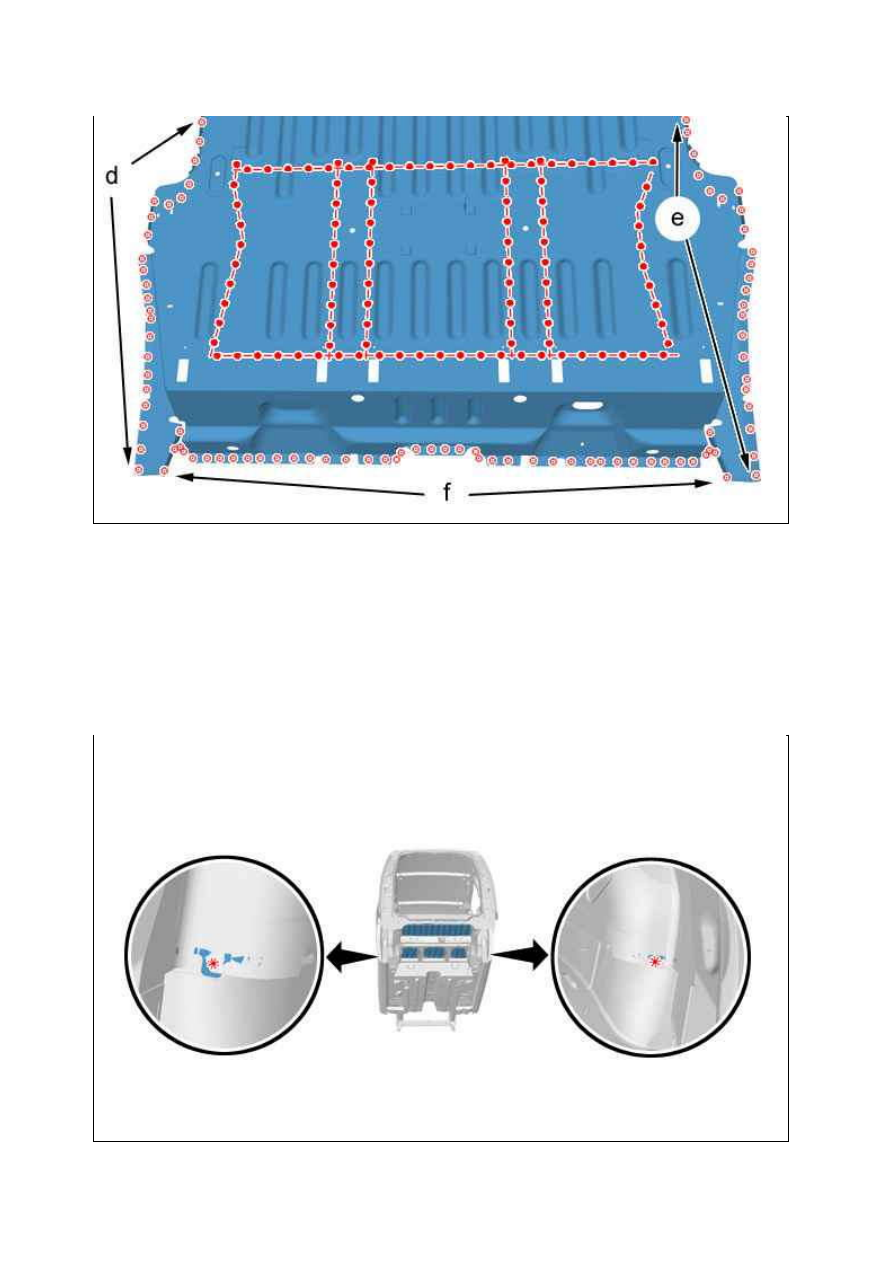

Разметить и просверлить отверстия Ø 6,5 мм (или 8 мм для элементов значительной толщины) для
последующей точечной сварки ( в "d", "e", "f").
Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

7. Отрезание пола грузового отделения от кузова

Рисунок : C4BM0V9D

Рисунок : C4BM0VAD

Высверлить точки в 2 толщинах для последующей пробочной сварки.

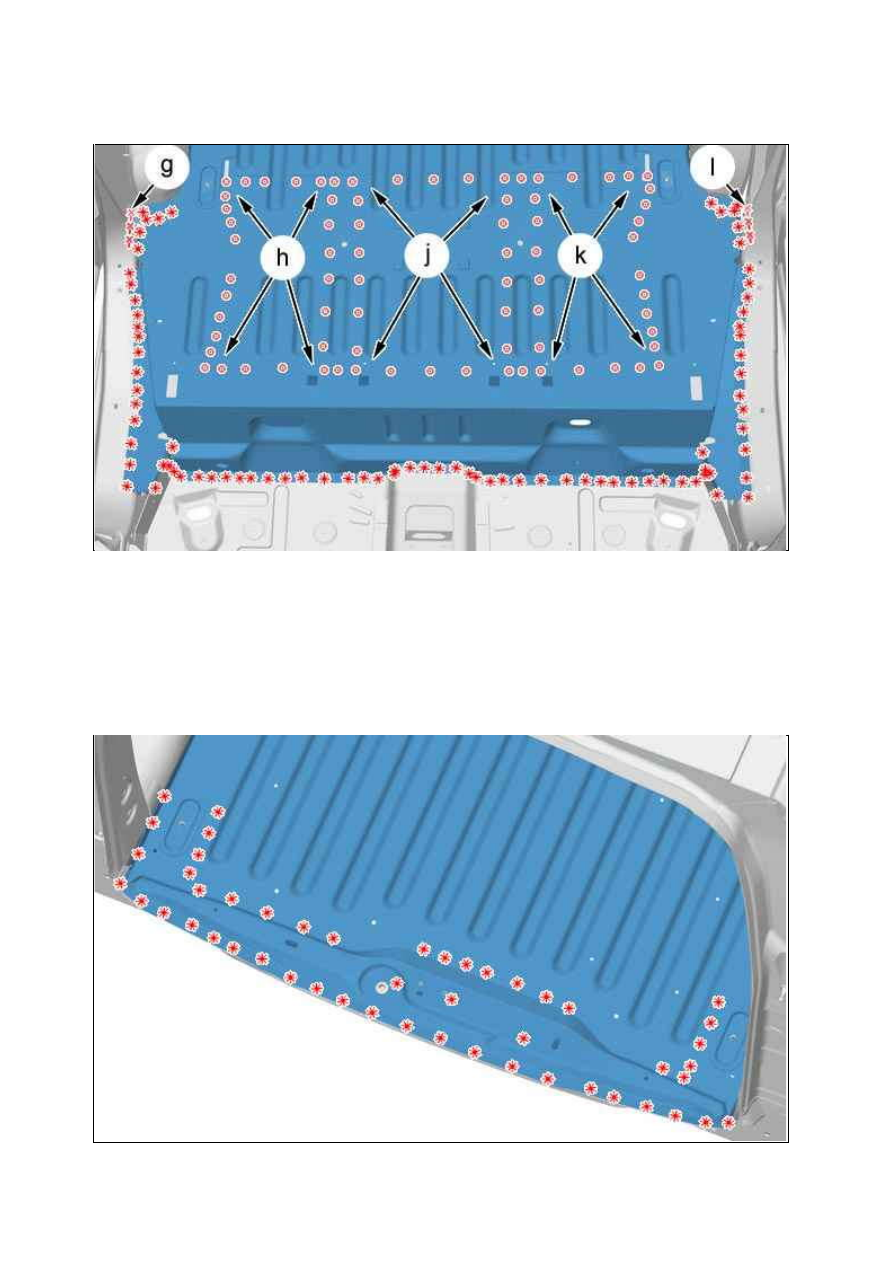

Высверлить 86 точек электросварки в 2 толщинах для дальнейшей пробочной сварки снизу автомобиля ( в
"h", "j", "k").

ПРИМ ЕЧАНИЕ : Число точек электросварки приводится в качестве справки и может изменяться.

Сошлифовать сварочные швы MIG ( в "g, "l").
Вырезать другие точки на 1 толщине.

Рисунок : C4BM0VBD

Рисунок : C4BM0VCD

Высверлить точки в 1 толщине.

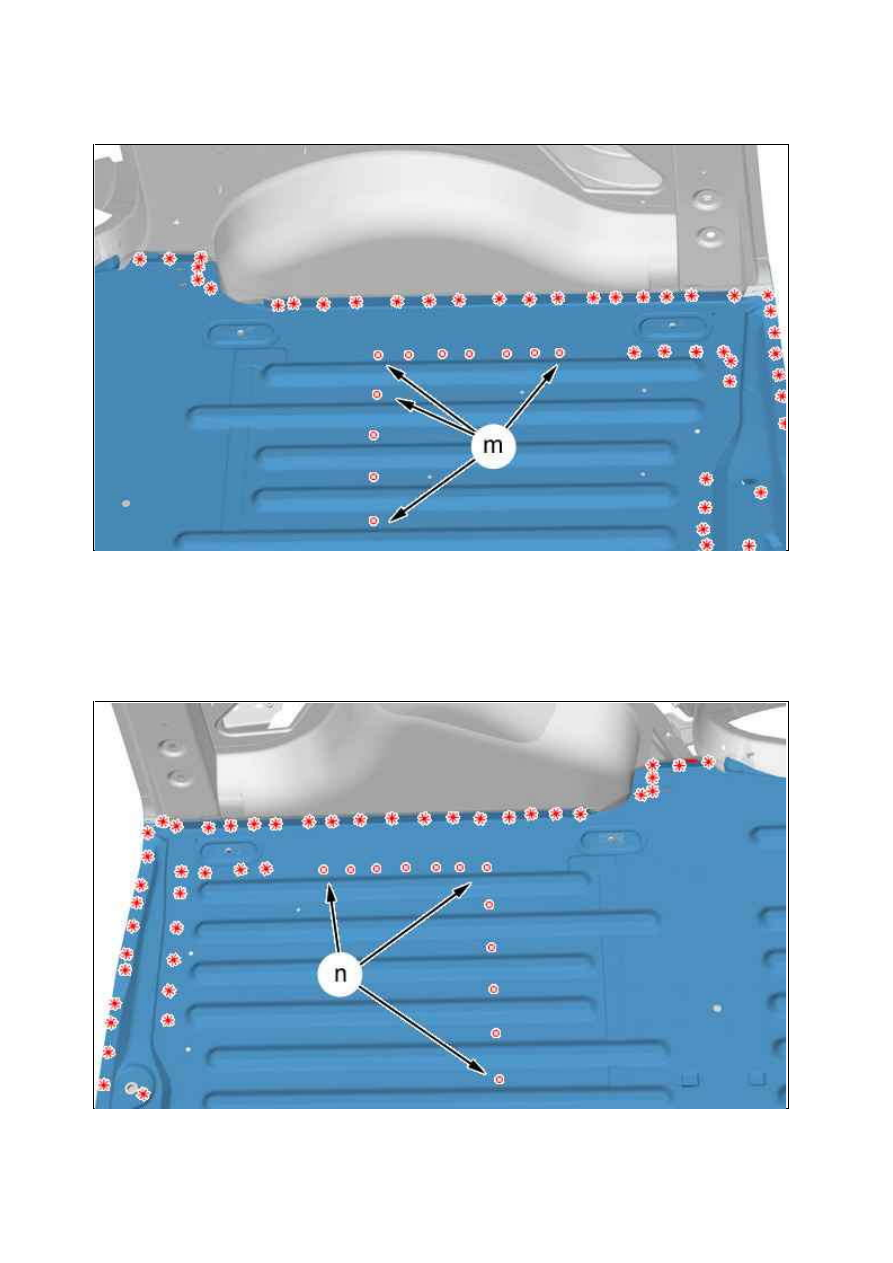

Высверлить (в "m") 11 точек в 2 толщинах для дальнейшей пробочной сварки снизу автомобиля.

ПРИМ ЕЧАНИЕ : Число точек электросварки приводится в качестве справки и может изменяться.

Вырезать другие точки на 1 толщине.

Высверлить (в "n") 12 точек в 2 толщинах для дальнейшей пробочной сварки снизу автомобиля.

Рисунок : C4BM0VDD

Рисунок : C4BM0VED
