Peugeot Partner (B9). Руководство - часть 273

8. Очистка и подготовка кузова

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

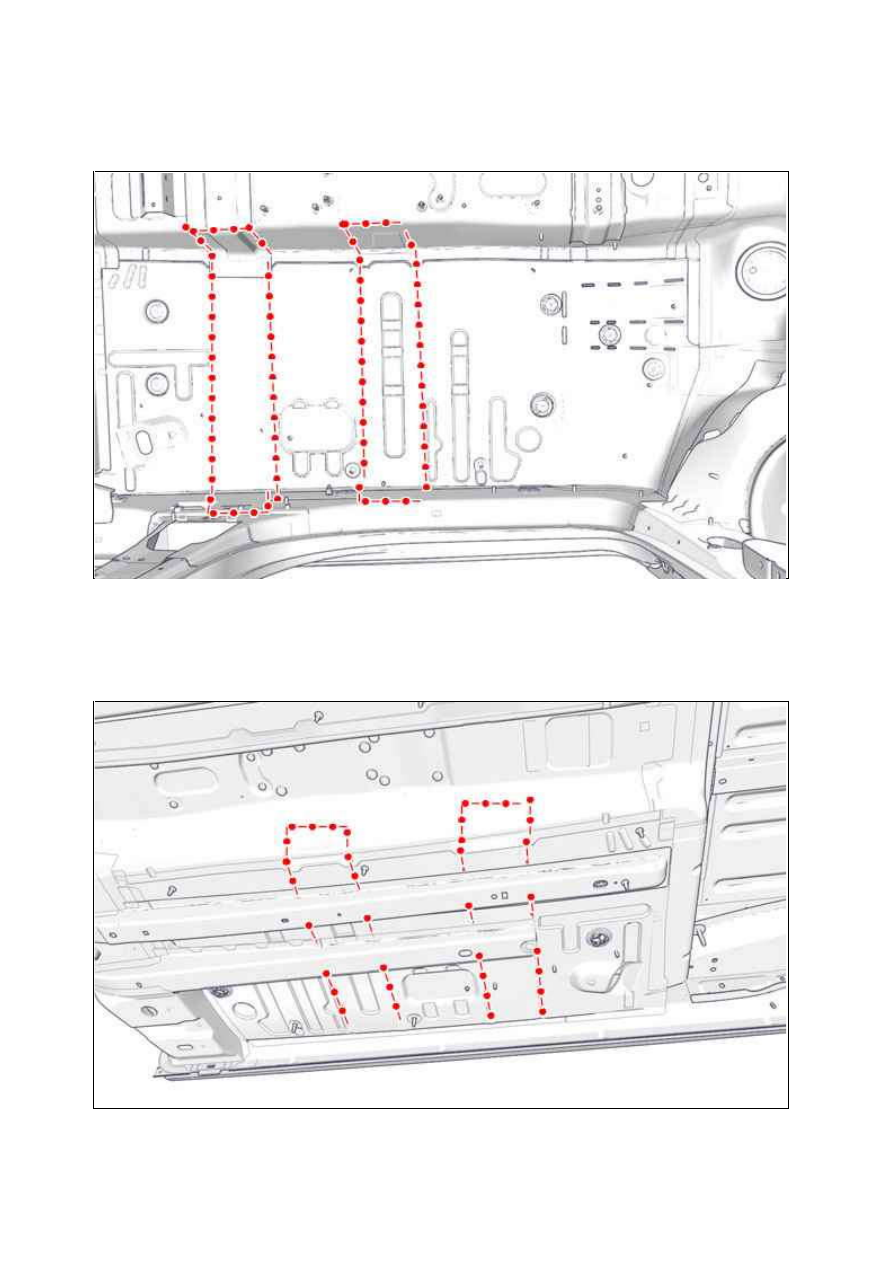

Рисунок : C4AM0TED

Рисунок : C4AM0TFD

ПРИМ ЕЧАНИЕ :  Чтобы  избежать  риска  возгорания  защитной  мастики  днища  кузова,  зачистить  края
стыкуемых панелей на 25 мм с обеих сторон и использовать только точечную сварку MAG.

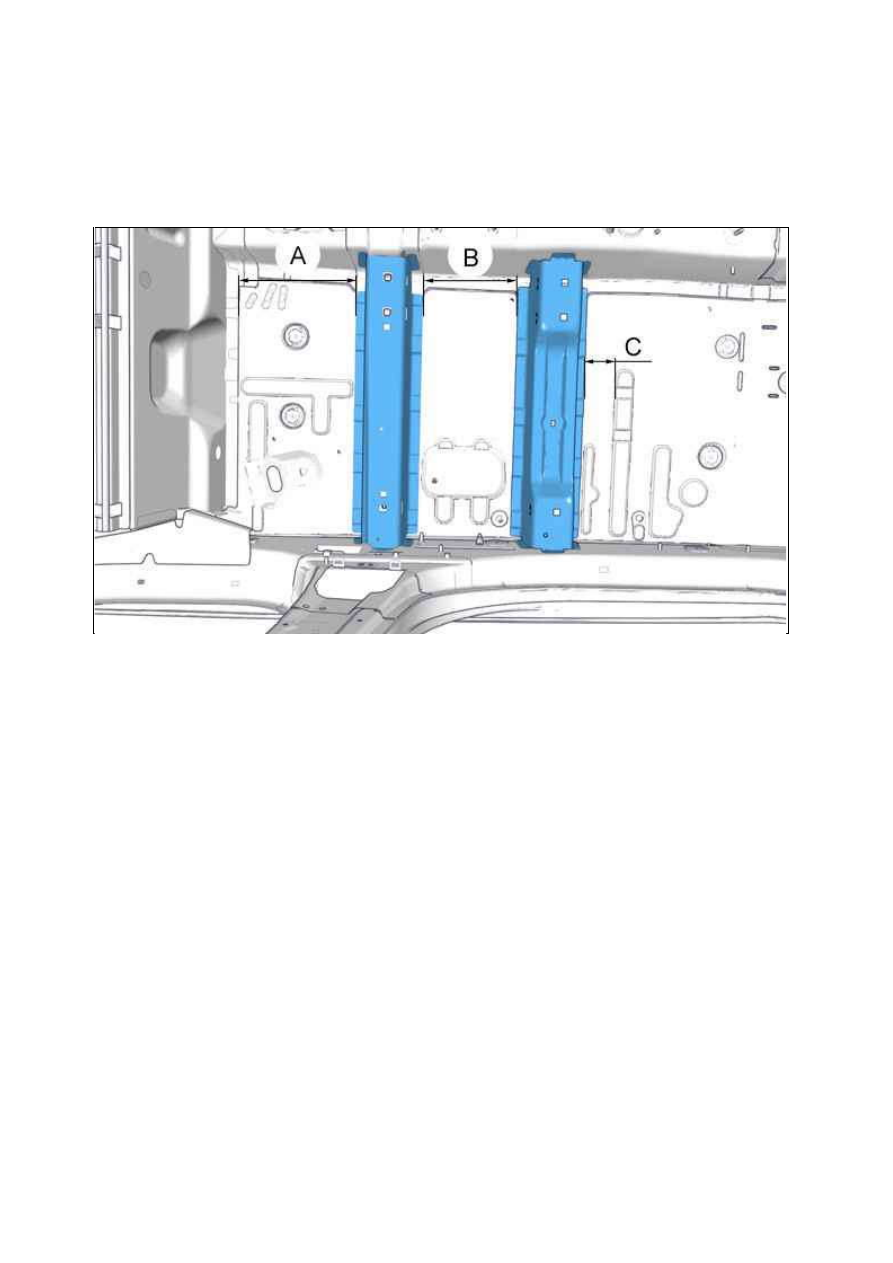

9. Подгонка

"A" = 254 мм.
"B" = 210 мм.
"C" = 70 мм.
Расположить переднюю и заднюю поперечины в сборе переднего сиденья.
Проверьте подгонку ; По размерам "A", "B", "C".

ПРИМ ЕЧАНИЕ :  Проверить  расположение  передней  и  задней  поперечин  переднего  сиденья  по
отношению к направляющим сиденья.

Удерживать элемент на месте.

10. Сварка

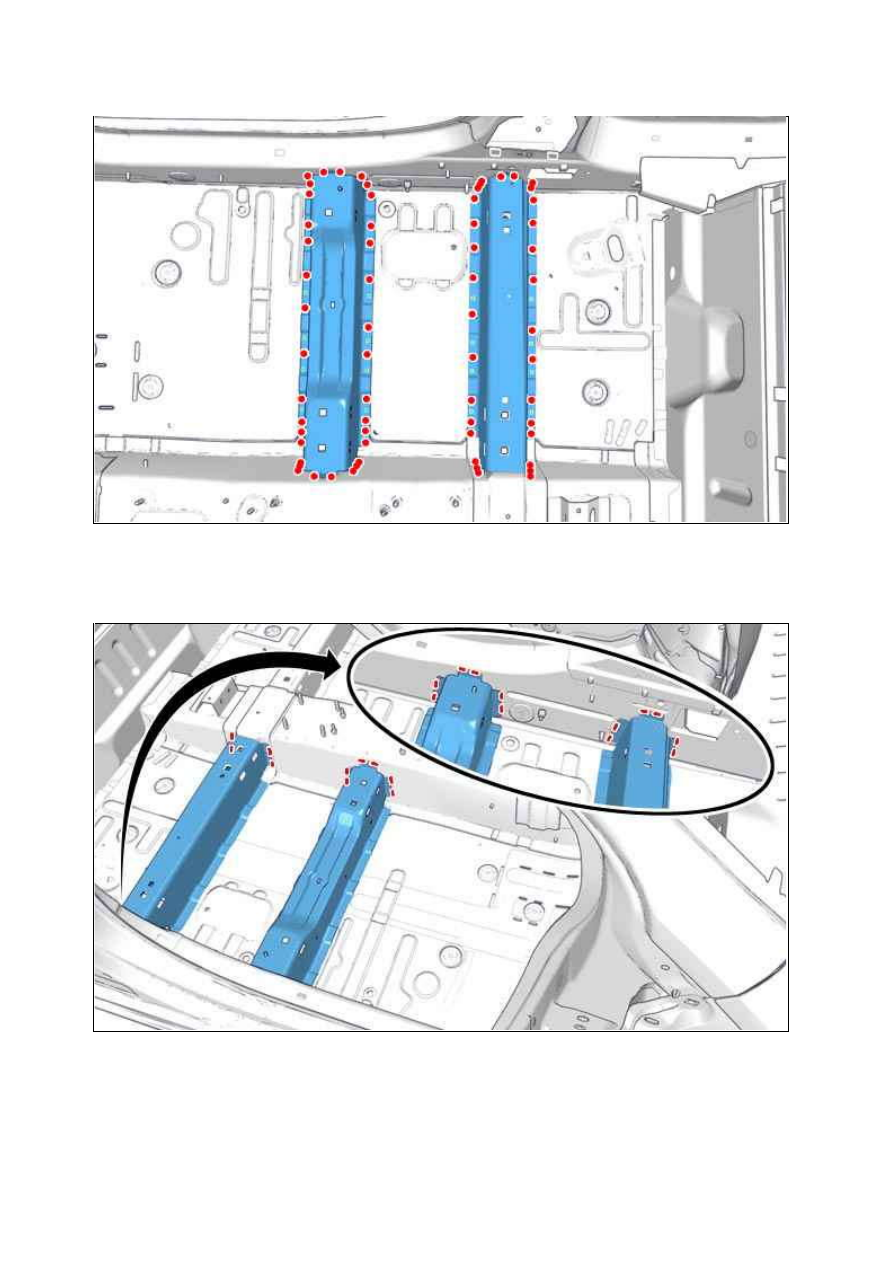

Рисунок : C4AM0TGD

Сварить по отверстиям в среде защитного газа MAG.
Зашлифовать точки сварки MAG.

Выполнить сварку MAG.
Зашлифовать точки сварки MAG.

11. Герметичность ­ защита

Нанести слой фосфатной грунтовки на зачищенные зоны.

Рисунок : C4AM0THD

Рисунок : C4AM0TJD

Нанести антигравийное покрытие категории "C4"

 .

Нанесите краску и затем распылите краску в местах, имеющих внутренние полости, которые обозначены
соответствующим образом "C5" в зоне проведения ремонта.

12. Дополнительные операции

Снимите электропроводку и съёмные элементы.

13. Повторная инициализация

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.
