ЗАМ ЕНА : ПОЛ ГРУ ЗОВОГО ОТДЕЛЕНИЯ  (К ОРОТК ИЙ)

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

1. Информация

Типы сварных швов, используемых при сварке данного элемента электрической дугой :



Сварка­пайка по технологии MIG с медно­кремниевым электродом в среде инертного газа



Сварка методом MAG путем нанесения металла (сталь) в среде активного газа

Обозначение сталей с высоким пределом упругости, используемое в этом документе :



HLE : Сталь с высоким пределом упругости



THLE : Сталь с очень высоким пределом упругости

2. Рекомендуемое оборудование

Производите операцию с использованием одной из следующих систем :



Электронная измерительная система



Механическая измерительная система



Специфическая головка MZ (Специальный инструмент)



Контрольный шаблон

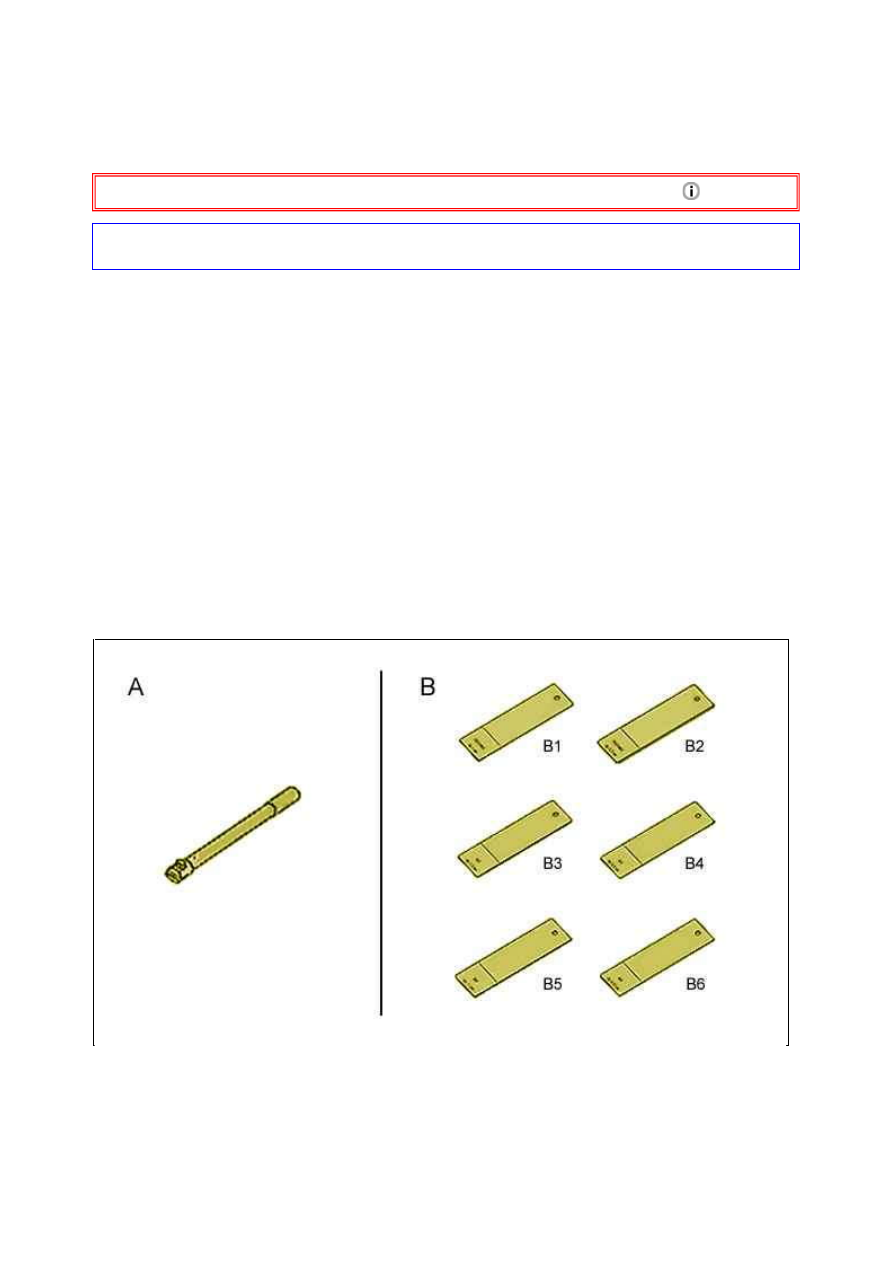

"A" Оборудование для проверки качества точек электрической сварки (­).1366­ZZ.
"B" Ш аблон для проверки качества точек электрической сварки (­).1366­B.

3. Дополнительные операции

Рисунок : E5AP35MD

Отсоединить аккумуляторную батарею .

ВНИМ АНИЕ :  Снять  или  защитить  расположенные  в  зоне  ремонта  элементы,  которые  могут  быть
повреждены температурой или пылью.

Отделите жгуты проводов.

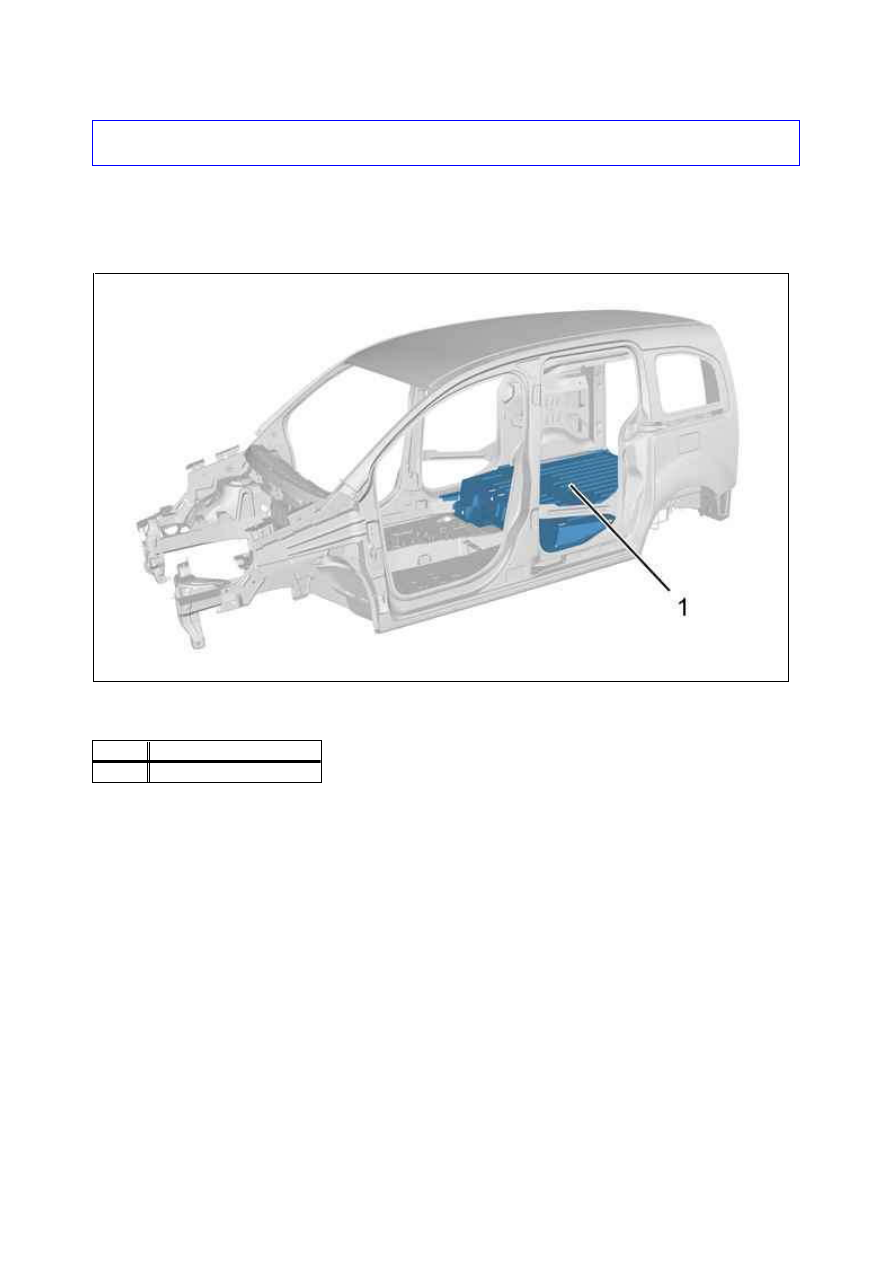

4. Локализация : Пол грузового отделения

(1) Пол грузового отделения .

5. Идентификация : Пол грузового отделения

Рисунок : C4EM0AAD

М етка  Обозначение
(1)

Пол грузового отделения

5.1. Состав : Пол грузового отделения

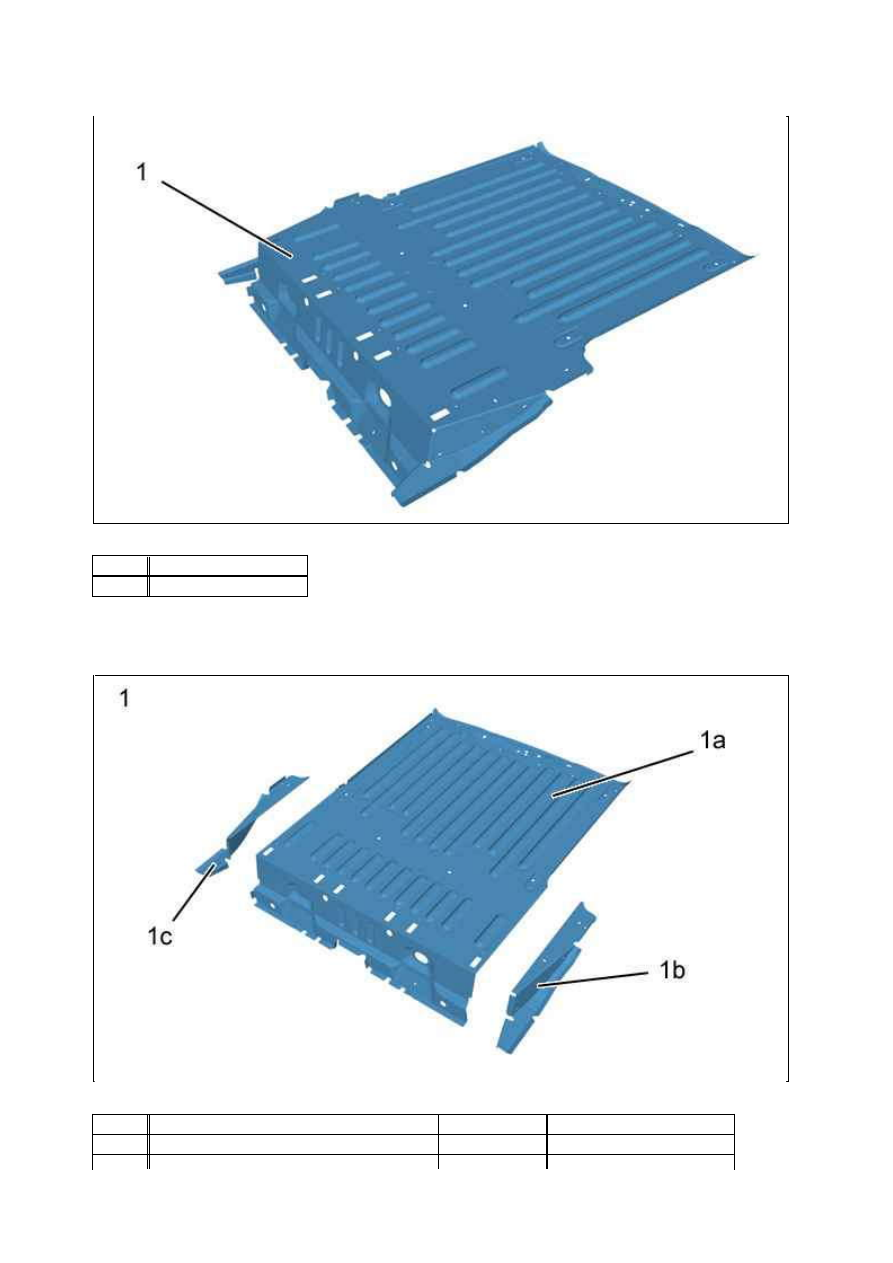

Рисунок : C4BM0V5D

М етка  Обозначение
(1)

Пол багажника в сборе

Рисунок : C4BM0V6D

М етка  Обозначение

Толщина (мм)   Характер/классификация

(1)

Пол багажника в сборе

­

­

5.2. Идентификация деталей, примыкающих к запчасти

(1a)

Пол грузового отделения

0,77

Мягкая сталь

(1b)

Левая боковина пола грузового отделения

1,47

Мягкая сталь

(1c)

Правая боковина пола грузового отделения  1,47

Мягкая сталь

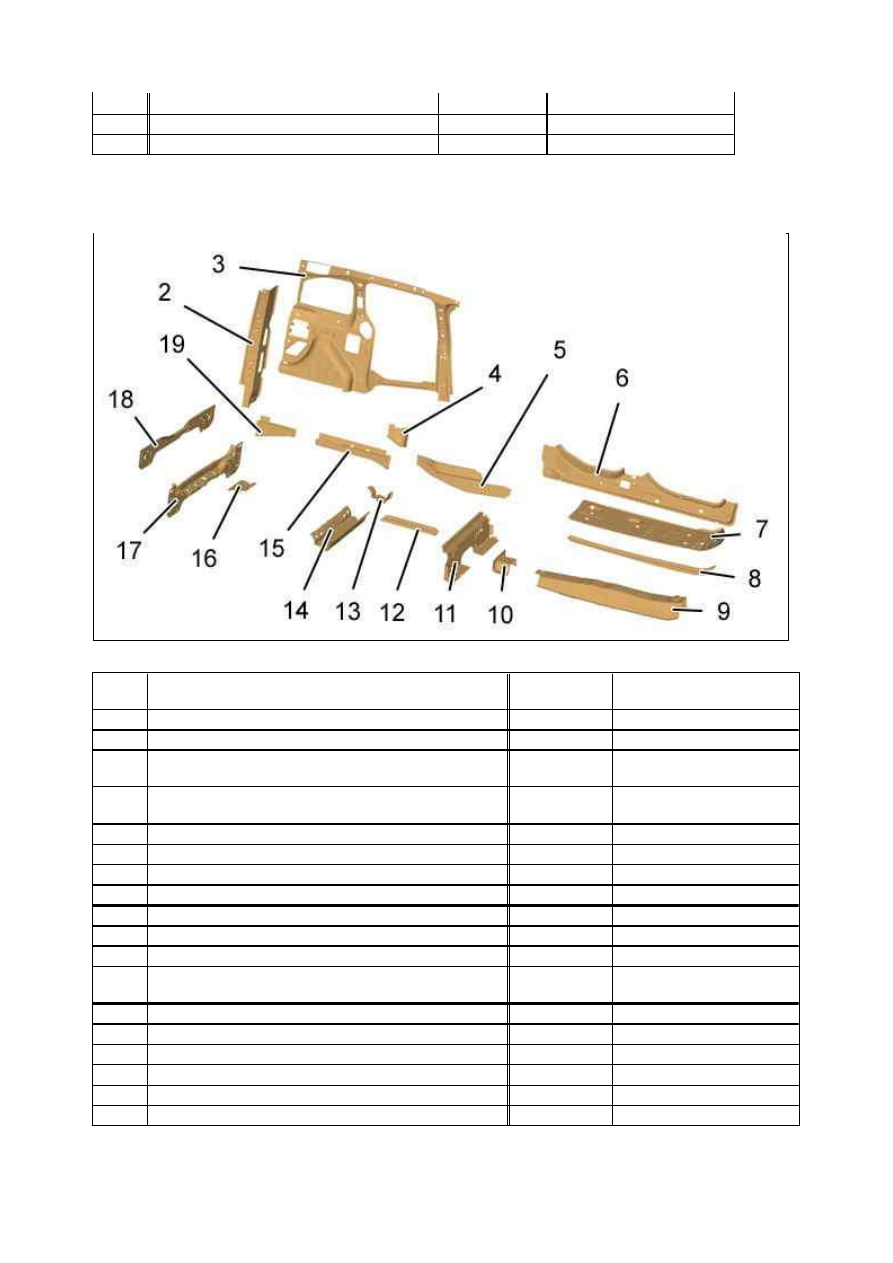

Рисунок : C4BM0V7D

М етка  Обозначение

Толщина (мм)  Характер/классификация

(2)

Стойка крышки багажника

0,77

HLE

(3)

Накладка заднего крыла (Левая и правая)

0,97

Мягкая сталь

(4)

Передний лонжерон (центральная часть) (правый и
левый)

1,95

HLE

(5)

Передний лонжерон (передняя часть) (левого и
правого)

1,95

HLE

(6)

Внутренний лонжерон  (правый и левый)

1,47

HLE

(7)

Передний пол (правый и левый)

0,67

Мягкая сталь

(8)

Внутренний лонжерон (правый и левый)

2

HLE

(9)

Туннель

1,47

HLE

(10)

Усилитель гофрированного пола

1,47

HLE

(11)

Поперечина гофрированного пола

0,87

HLE

(12)

Промежуточный лонжерон  Передняя часть

0,97

THLE

(13)

Наконечник поперечины заднего моста (правый и
левый)

1,47

HLE

(14)

Поперечина заднего моста

1,47

Мягкая сталь

(15)

Передний лонжерон (задняя часть) (левого и правого)    1,95

HLE

(16)

Элемент усиления крепления скобы замка

1,47

HLE

(17)

Обивка задней панели

0,87

Мягкая сталь

(18)

Задняя панель

0,87

Мягкая сталь

(19)

Удлинитель лонжерона  (спереди)

1,80

THLE
