5.2. Состав : Задняя поперечина переднего сиденья

Рисунок : C4AM0T8D

М етка  Обозначение

Толщина (мм)   Характер/классификация

(1)

Передняя поперечина переднего сиденья

­

­

(1a)

Передняя поперечина передних сидений

1,37

HLE

(1b)

Усилитель передней поперечины передних сидений  1,37

HLE

(1c)

Усилитель передней поперечины передних сидений  1,37

HLE

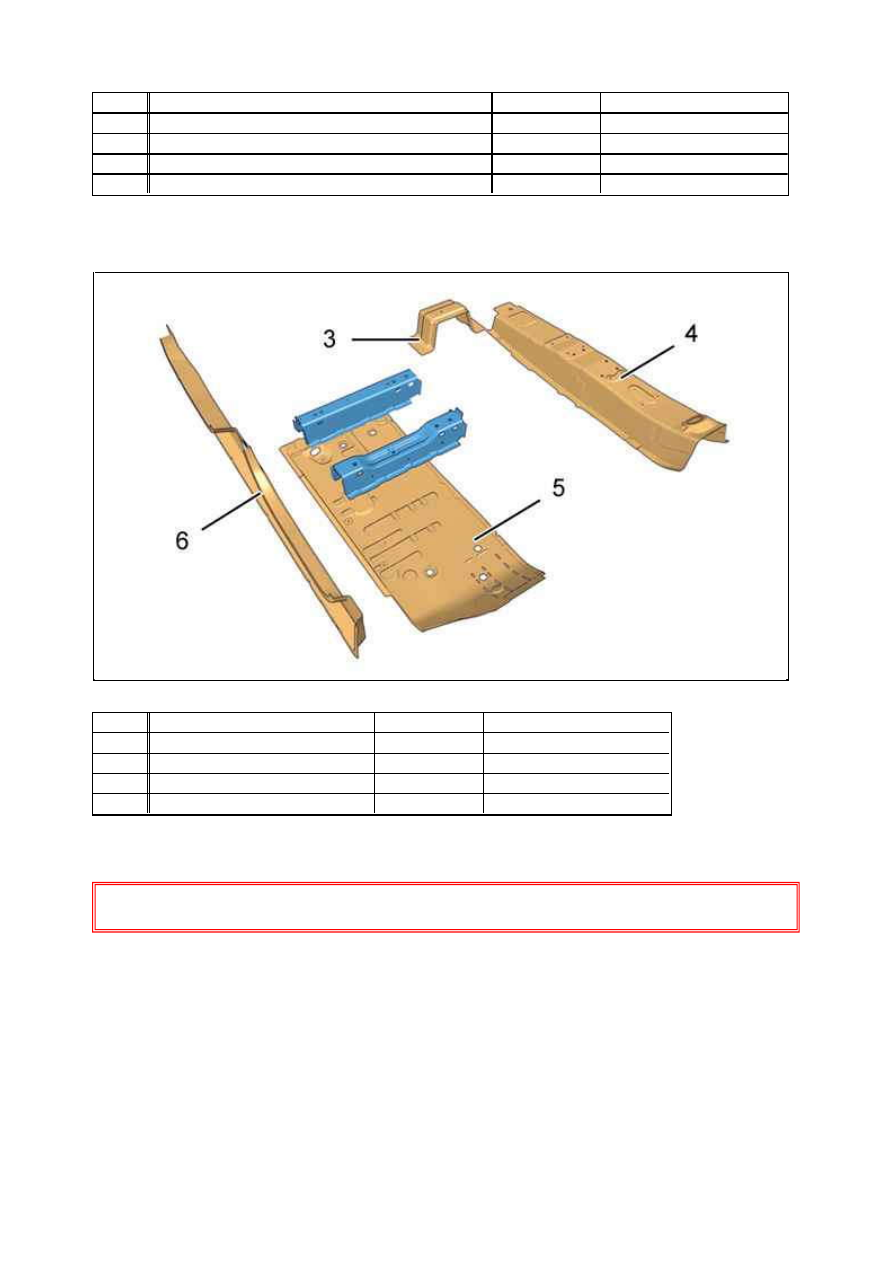

Рисунок : C4AM0T9D

5.3. Идентификация деталей, примыкающих к запчасти

6. Подготовка запасной части

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

М етка  Обозначение

Толщина (мм)   Характер/классификация

(2)

Задняя поперечина переднего сиденья

­

­

(2a)

Задняя поперечина передних сидений

1,47

HLE

(2b)

Задний усилитель переднего сиденья

2

THLE

(2c)

Гайка крепления фиксатора направляющей сиденья  0,67

Мягкая сталь

Рисунок : C4AM0TAD

М етка  Обозначение

Толщина (мм)   Характер/классификация

(3)

Задняя жесткость переднего пола  1,47

HLE

(4)

Туннель

1,47

HLE

(5)

Передний пол

0,97

Мягкая сталь

(6)

Внутренний лонжерон

1,47

HLE

Оазметить и затем выполнить сверления Ø 8 под последующую точечную сварку.
Следующие элементы :



Передняя поперечина переднего сиденья (1)



Задняя поперечина переднего сиденья (2)

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

7. Резка деталей кузова

7.1. Вырезание : Задняя поперечина переднего сиденья

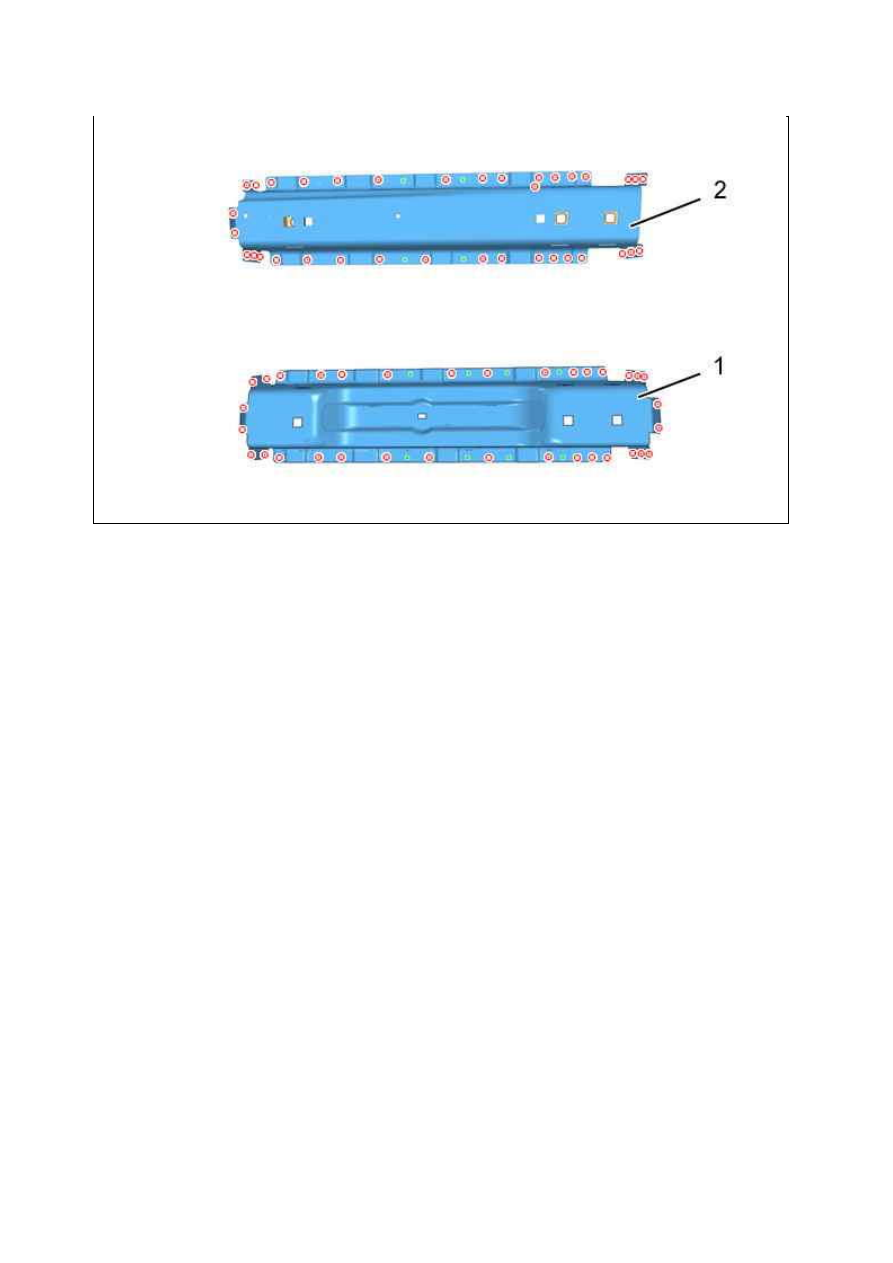

Рисунок : C4AM0TBD

Срезать по точкам .
Снимите.

7.2. Вырезание : Передняя поперечина переднего сиденья

Срезать по точкам .
Снимите : Заднюю поперечину переднего сиденья в сборе.

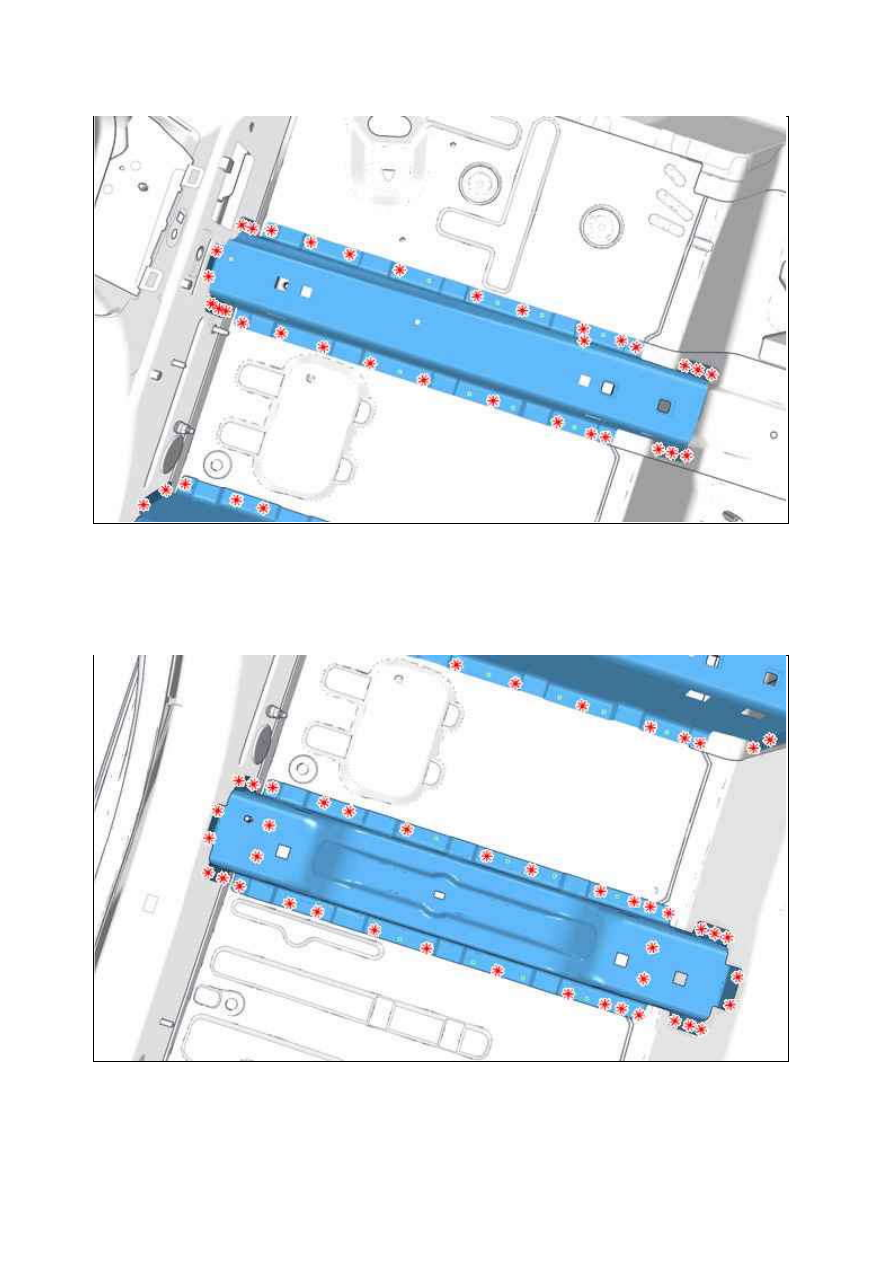

Рисунок : C4AM0TCD

Рисунок : C4AM0TDD
