Peugeot Partner (B9). Руководство - часть 276

ПРИМ ЕЧАНИЕ : Число точек электросварки приводится в качестве справки и может изменяться.

Вырезать другие точки на 1 толщине.
Снять пол грузового отделения.

8. Очистка и подготовка кузова

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

Рисунок : C4BM0VFD

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

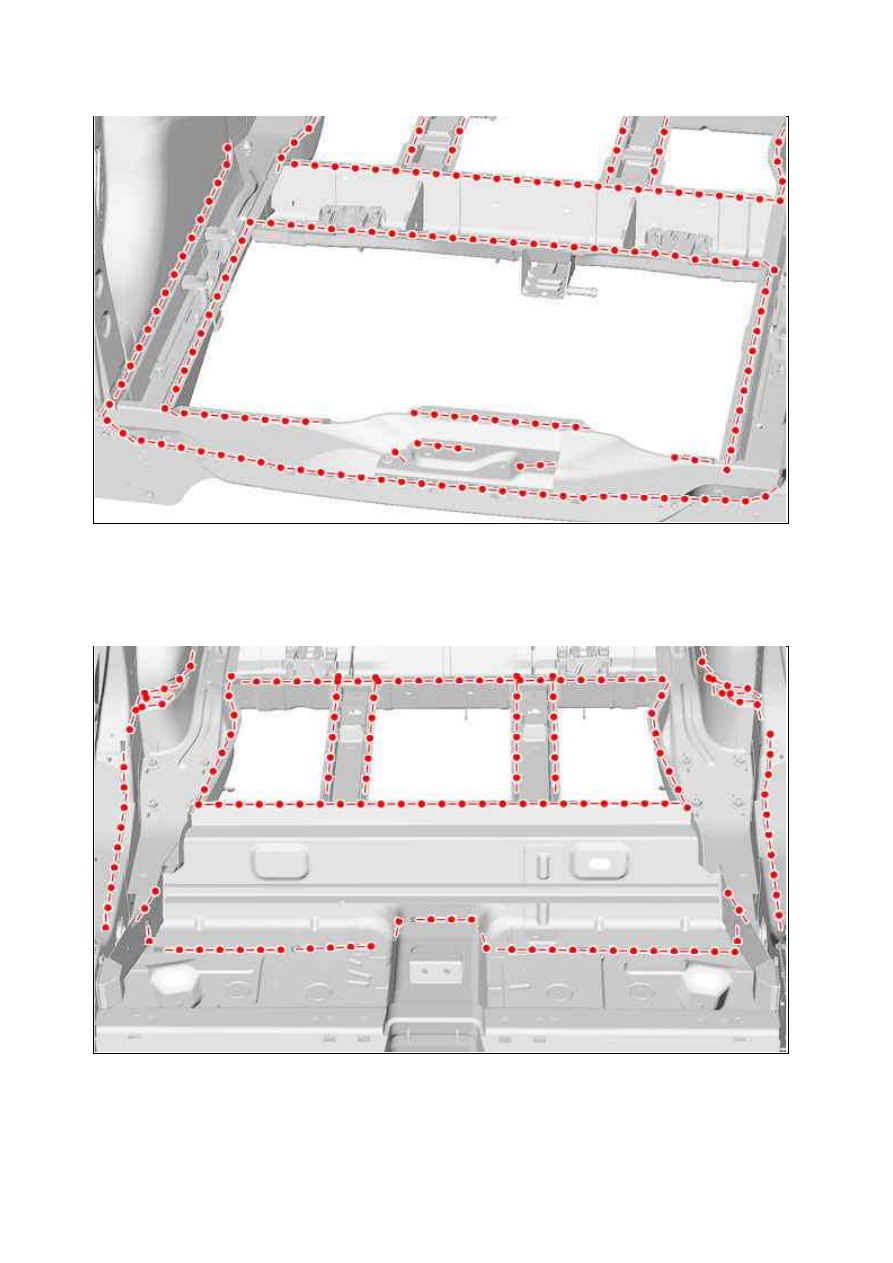

Рисунок : C4BM0VGD

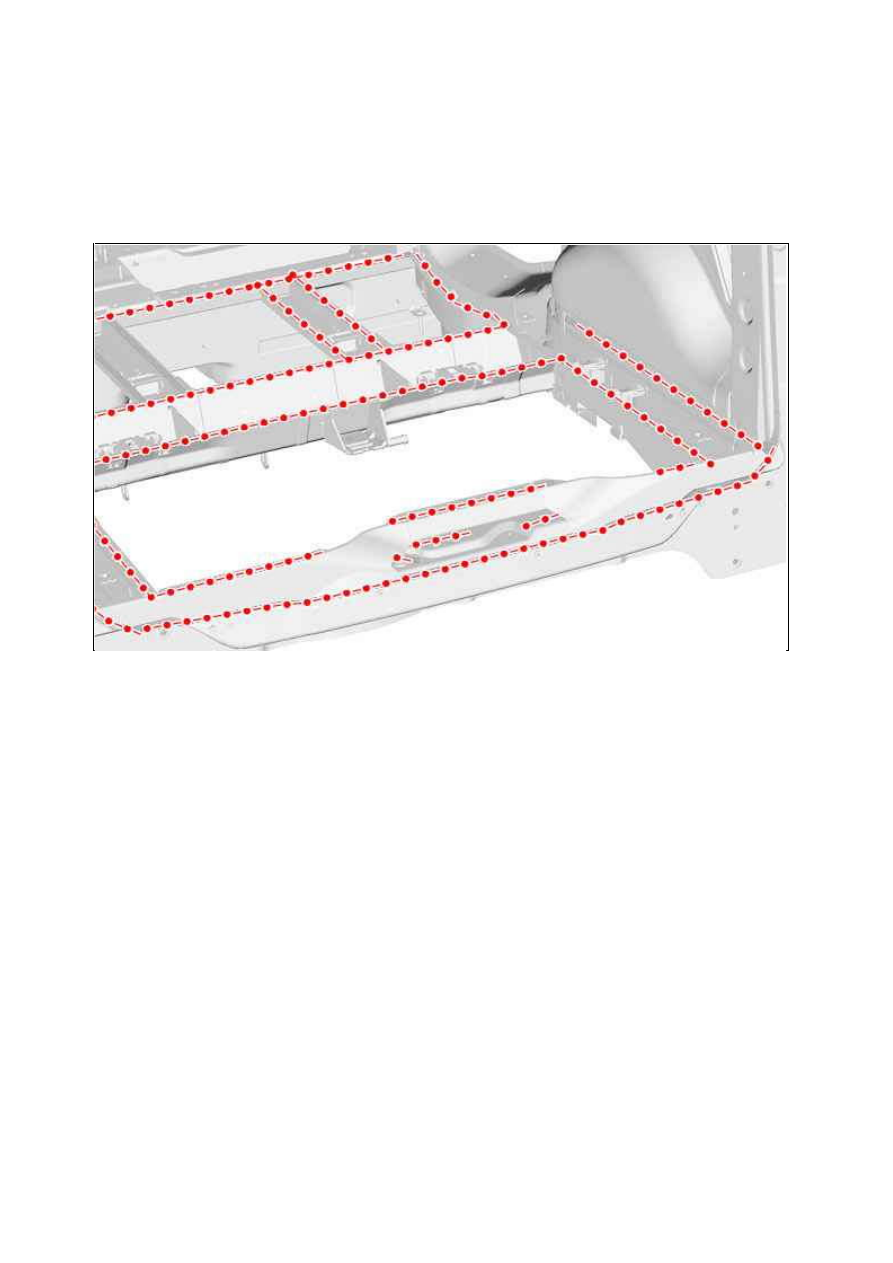

Рисунок : C4BM0VHD

9. Подгонка

Расположить : Пол багажника.
Установить элементы, обеспечивающие подгонку.
Удерживать элемент на месте.

10. Сварка

Произведите точечную сварку способом MAG.

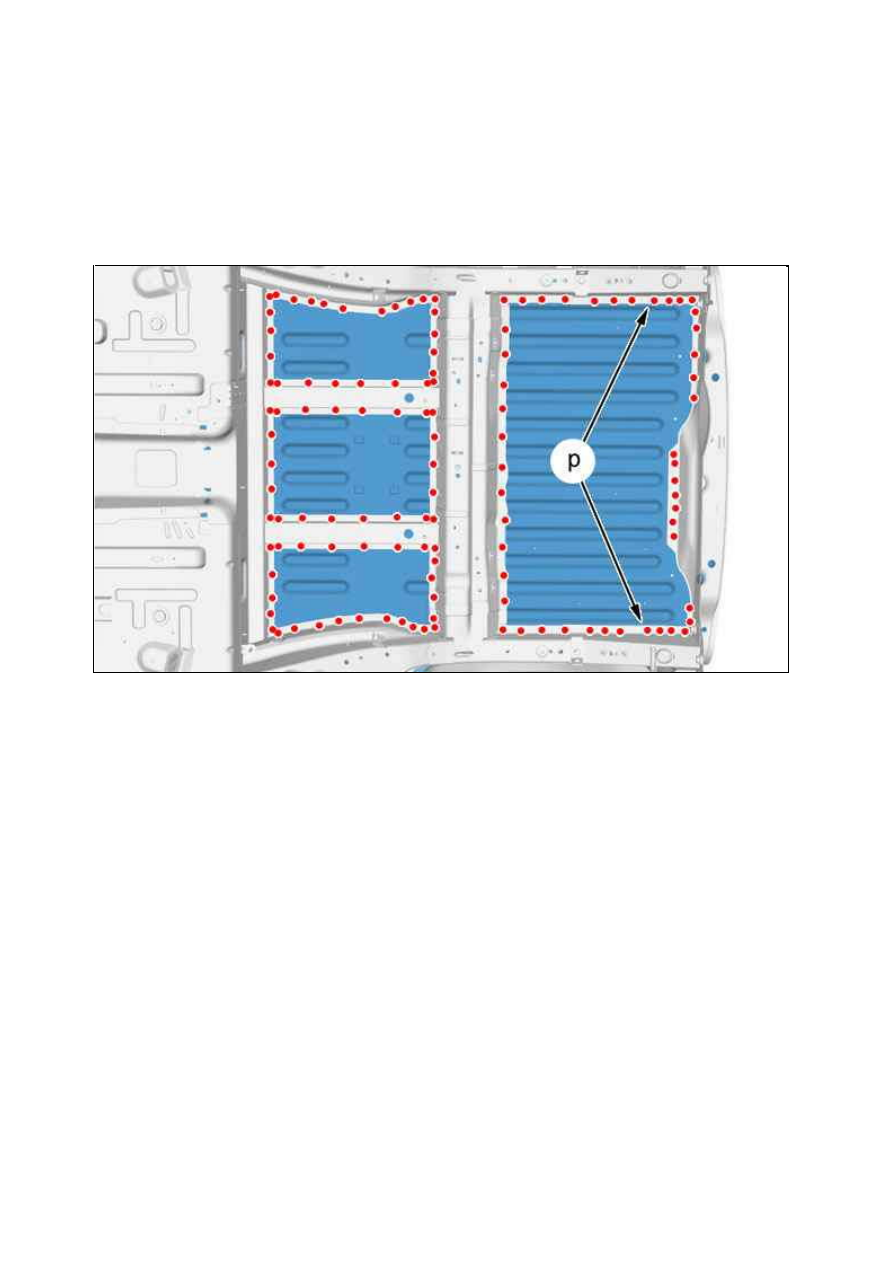

Проварить 22 точек точечной электросваркой ( в "p").

ПРИМ ЕЧАНИЕ : Число точек электросварки приводится в качестве справки и может изменяться.

Рисунок : C4BM0VJD

Сварить по отверстиям в среде защитного газа MAG.
Зашлифовать точки сварки MAG.

Сварить по отверстиям в среде защитного газа MAG.
Зашлифовать точки сварки MAG.

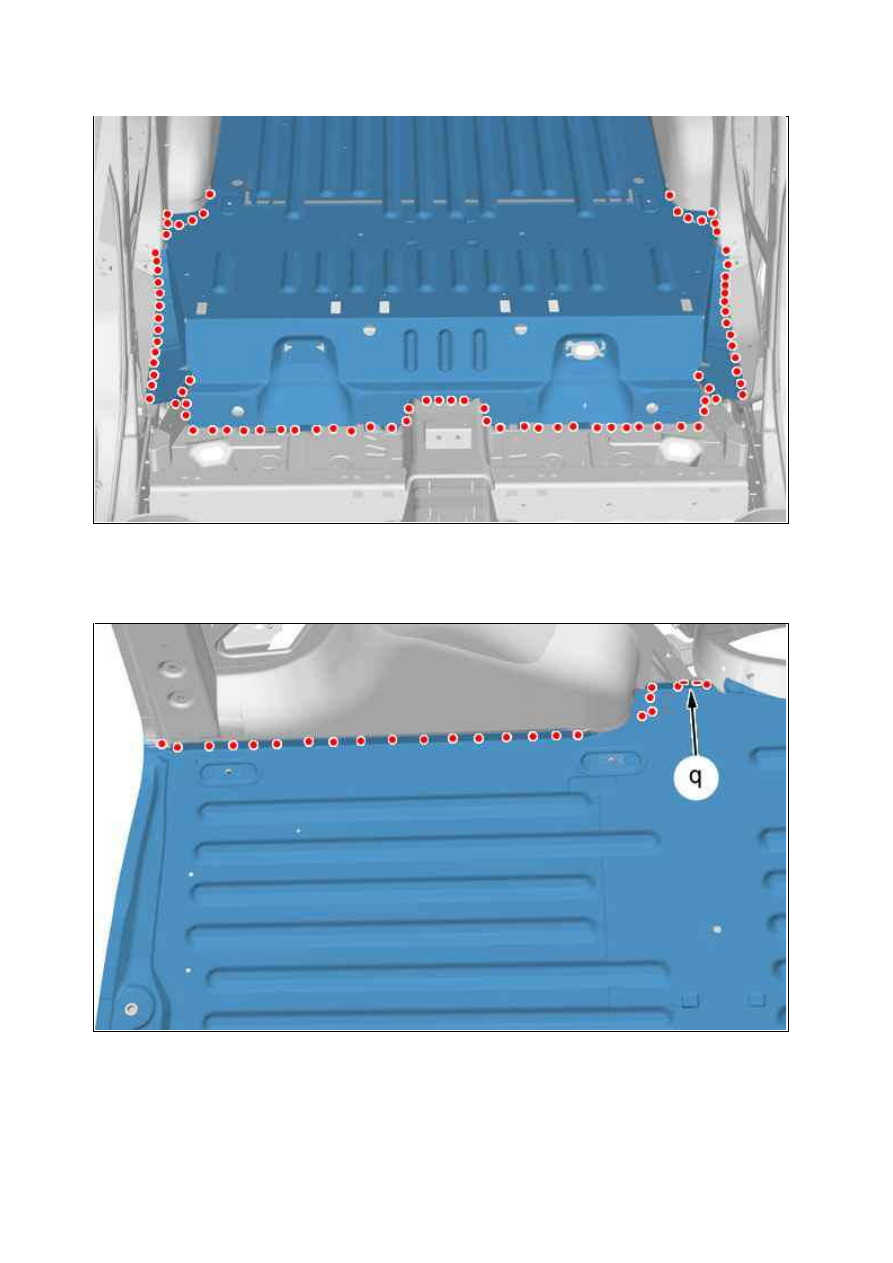

Наложить сварочный шов сваркой MIG ( в "q").

Рисунок : C4BM0VKD

Рисунок : C4BM0VLD
