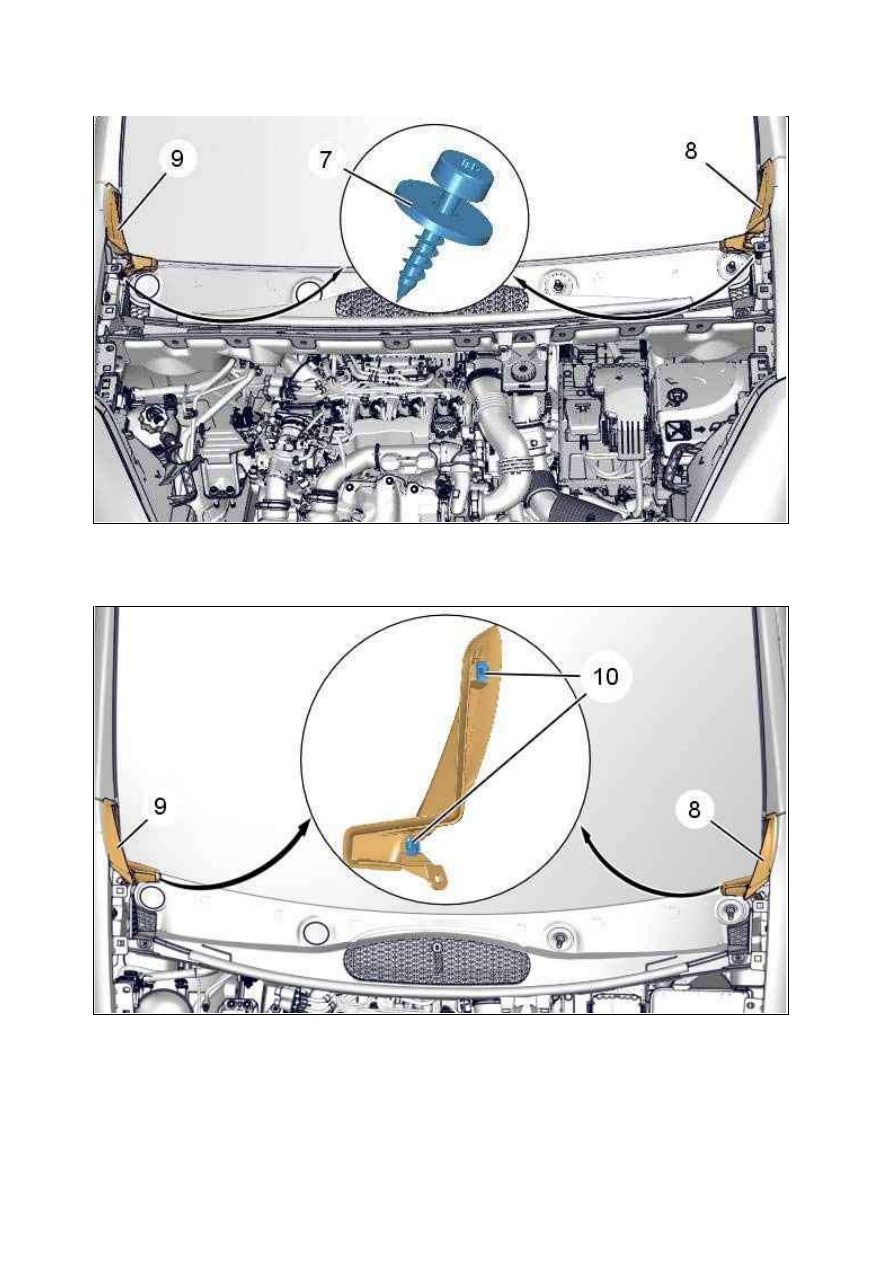

Снять винты (7) боковых решёток воздухозабора (8), (9).

Высвободить фиксаторы (10) боковых решёток воздухозабора (8), (9).

Рисунок : B1BM15FD

Рисунок : C4AM0SWD

Отодвинуть тормозной бачок (11) от решётки воздухозаборника (6).

Отодвинуть решётку воздухозаборника (6) с основанием (12) (как показано " a ").
Снять решетку воздухозаборника (6).

3. У становка

ОБЯЗАТЕЛЬНО : Обязательно заменять неисправные крепления.

Рисунок : B1BM15GD

Рисунок : B1BM15HD

Установка производится выполнением операций по снятию в обратном порядке.

Установите :



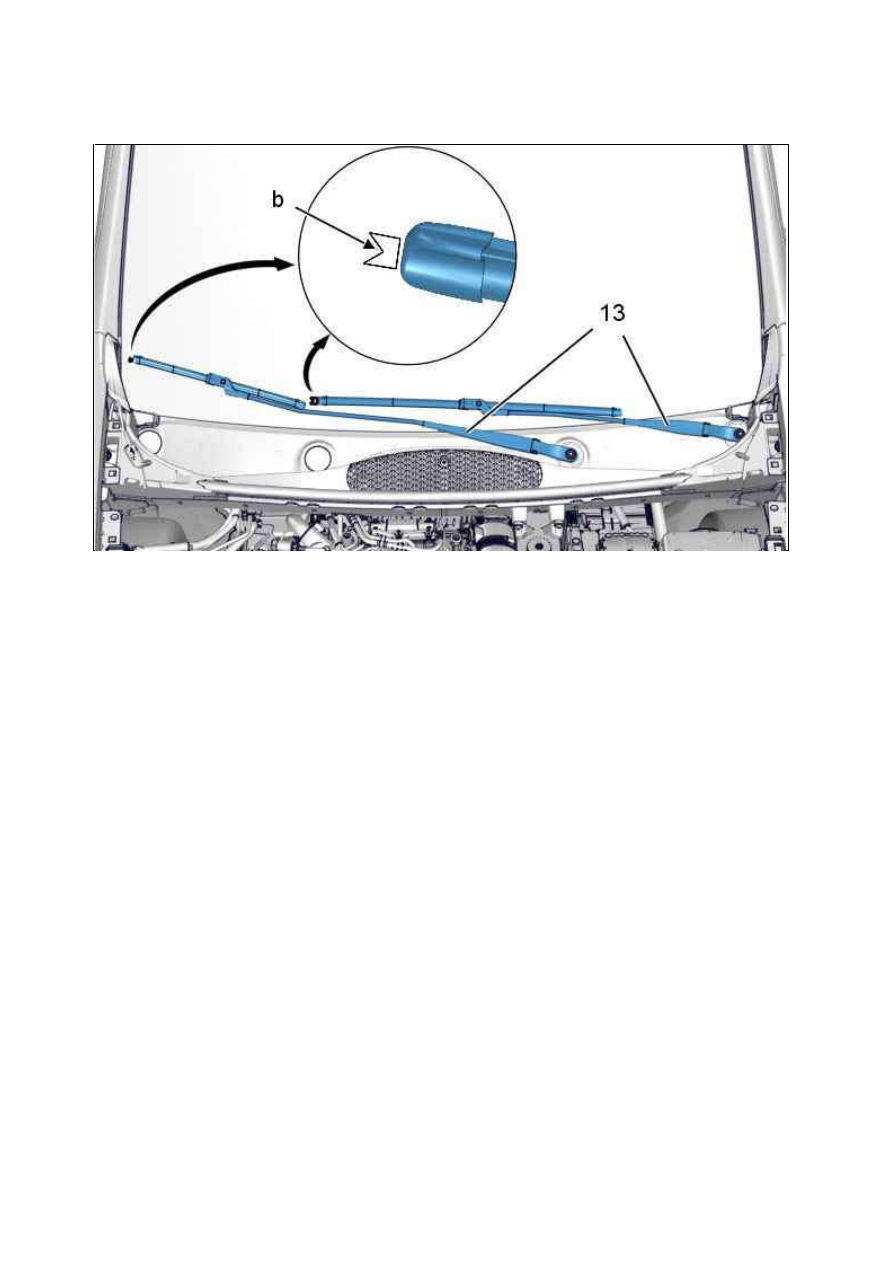

Рычаги стеклоочистителя (13)



Щетки стеклоочистителя

Установить щетки переднего стеклоочистителя напротив меток на ветровом стекле (в "b").
Затяните гаек (2) моментом 1 ± 0,25 дН.м.
Проверьте функционирование электрооборудования.

Рисунок : C4AM0SXD

СНЯТИЕ ­ У СТАНОВК А : ПОДРАМ НИК

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Инструменты

2. Снятие

Разблокируйте болты передних колес.
Поднимите и закрепите неподвижно автомобиль, вывесив передние колеса.
Снимите :



Болты передних колес



Передние колеса



Защитного щитка под двигателем (/)

2.1. Автомобили с удлинителями переднего подрамника

Снять передний бампер .

Рисунок : E5AP3U8D

М етка  Обозначение

Номер (реферанс)  Номер (реферанс)

[1]

[/] рычаг для рассоединения шаровых опор поворотного
кулака

9509­T

(­).0622
