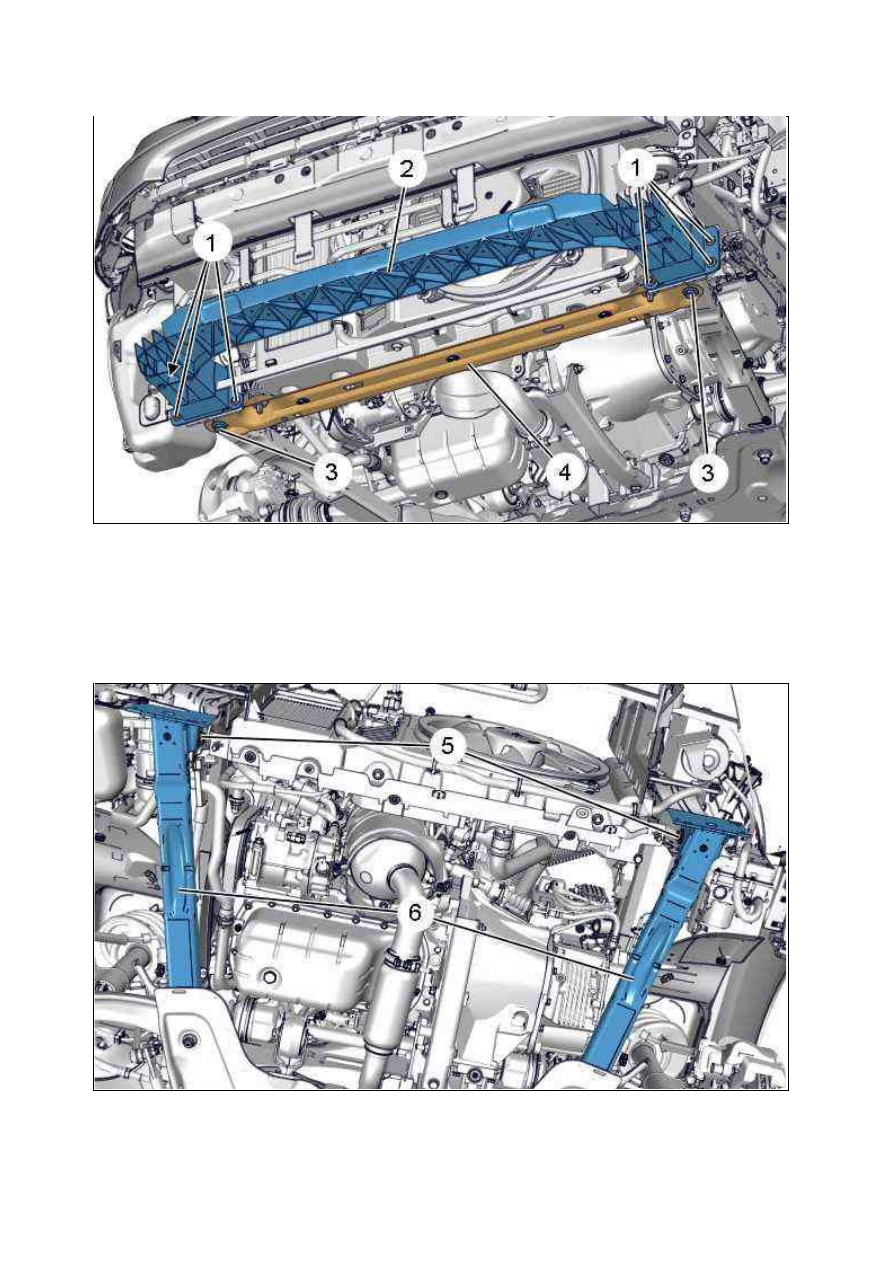

Снимите :



болтов (1)



Передний поглотитель энергии ударов (2)



болтов (3)



Поперечину (4)

Снимите :



болтов (5)

Рисунок : B3CM05KD

Рисунок : B3CM05LD



Площадки (6) поперечины

2.2. Снятие (продолжение)

с каждой стороны :



Отвернуть гайку (9)



Отсоедините : Стойку стабилизатора поперечной устойчивости (8)



Отвернуть гайку (7)

ВНИМ АНИЕ : Следить за тем, чтобы не повредить защитный кожух шарнира нижнего рычага подвески.

ВНИМ АНИЕ : При высвобождении поворотного кулака удерживать полуось в дифференциале.

Отсоединить шаровую опору поворотного кулака от нижнего рычага ; С помощью приспособления [1] (  с
каждой стороны).

Рисунок : B3CM05MD

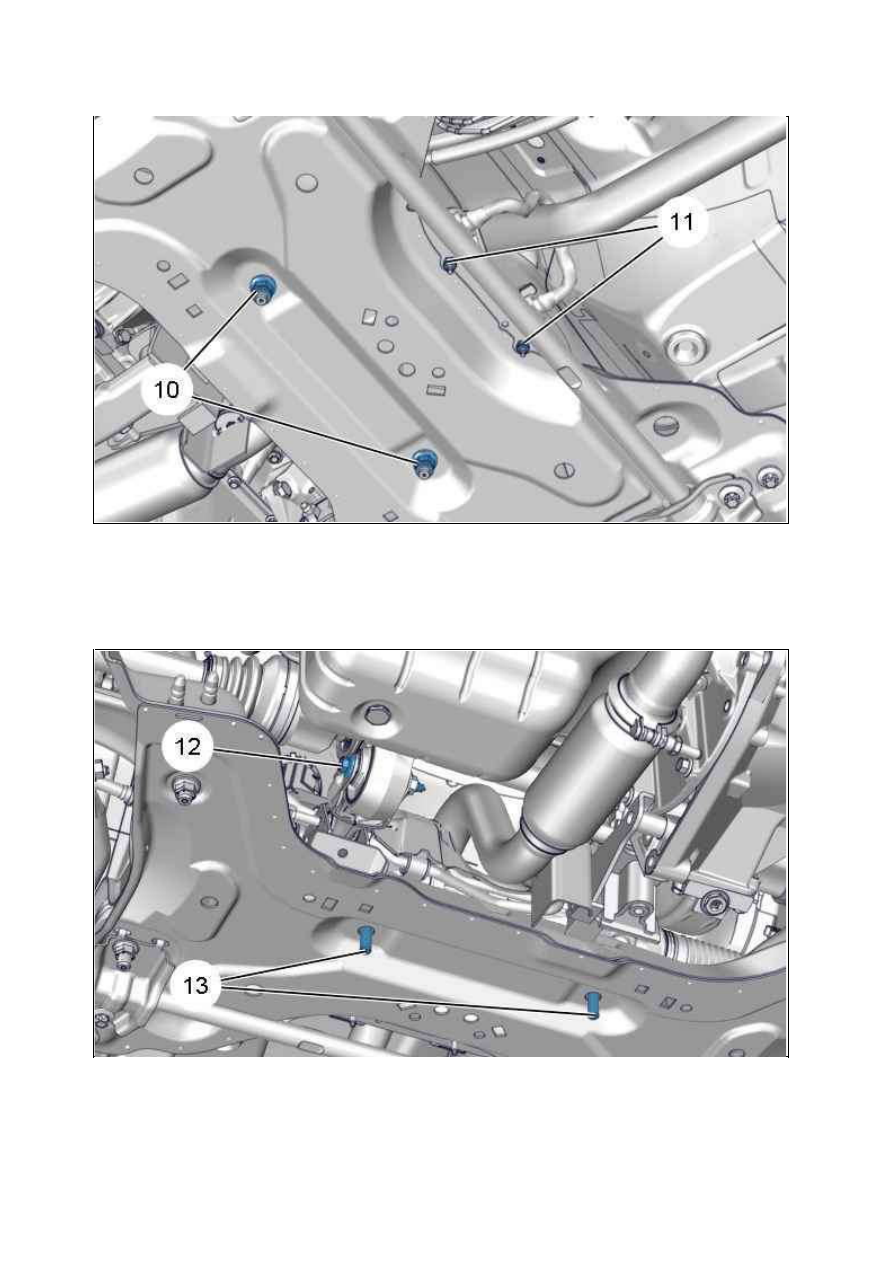

Снимите :



Гайки (10)



Гайки (11)

Снимите :



Болт (12)



шпилек (13)

Рисунок : B3CM05ND

Рисунок : B3CM05PD

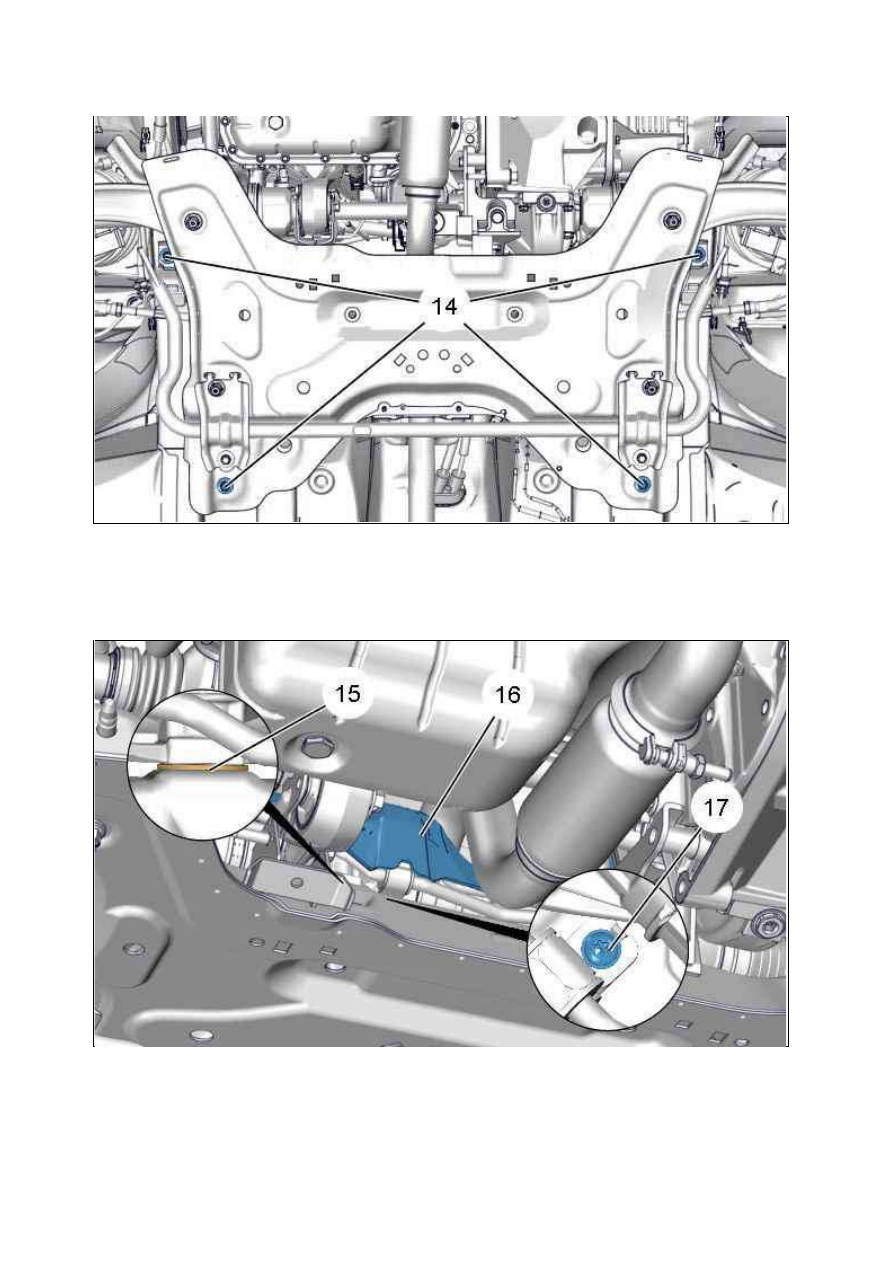

Установить подъемное приспособление, чтобы удерживать подмоторную раму.
Отвернуть болты (14).
Отведите подрамник кузова на несколько сантиметров.

Снимите : Ш айба (15) (  с каждой стороны).
Отодвинуть : Термозащита рулевого механизма (16).
Снимите :



Винт крепления кронштейна трубопроводов рулевого усилителя (17)



Подмоторную раму

Рисунок : B3CM05QD

Рисунок : B3CM05RD
