Peugeot Partner (B9). Руководство - часть 259





ВНИМ АНИЕ : Не следует обязательно заменять датчик данного типа после каждого снятия.

Снять прозрачную самоклеющуюся ленту ( в "f").

ВНИМ АНИЕ :  Очистить  поверхность  контактной  прокладки  с  помощью  прозрачной  самоклеющейся
ленты.

ПРИМ ЕЧАНИЕ :  Пружины  (3)  должны  находиться  в  предварительном  положении  для  блокировки  под
45°.

ВНИМ АНИЕ :  Без  усилия  установить  датчик  освещенности  и  дождя  (4).Убедитесь  в  отсутствии
пузырьков воздуха между датчиком и ветровым стеклом.

Установить датчик освещенности и дождя (4) в его основание.
Одновременно заблокировать пружины (3).
Подсоедините разъем ( в "d").
Установить на место декоративный элемент (2).

3.3. Общие операции

Установите : Внутреннее зеркало заднего вида (1).

4. Проверки

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Подсоедините обратно аккумуляторную батарею.
Поверните ключ зажигания в положение "+APC".
Активировать функцию "allumage automatique des feux" (автоматическое включение света).

ПРИМ ЕЧАНИЕ : На многофункциональном дисплее появляется сообщение : "автоматическое включение
фар активно".

Запуск двигателя.
Закрыть датчик освещенности и дождя на ветровом стекле.
Проверить автоматическое включение приборов освещения .
Активируйте функцию "essuie­vitres avant automatique" (автоматическое включение стеклоочистителя
ветрового стекла).

ПРИМ ЕЧАНИЕ :  Активация  автоматической  системы  работы  подтверждается  одним  взмахом  щеток
переднего стеклоочистителя.

ПРИМ ЕЧАНИЕ :  На  многофункциональном  дисплее  появляется  сообщение  :  "essuie­vitre  automatique
activé" (автоматическое включение стеклоочистителя активно).

Распылить воду на зону датчика освещенности и дождя.
Проверить работу автоматического включения стеклоочистителя.
Установите выключатель стеклоочистителя в положение "0".
Остановите двигатель.

СНЯТИЕ ­ У СТАНОВК А : РЕШ ЕТК А ВОЗДУ ХОЗАБОРНИК А

ОБЯЗАТЕЛЬНО

Соблюдайте чистоту и правила безопасного выполнения работ

1. Рекомендуемое оборудование

[1] Приспособления для снятия обшивки (­).1350.

Рисунок : E5AP30WD

/2/ съемник для рычагов стеклоочистителя (­).1373.

2. Снятие

ОБЯЗАТЕЛЬНО : Проверьте выключенное положение выключателя стеклоочистителя.

Открыть капот.

Рисунок : E5AM0LHD

Рисунок : B1BM15DD

Снимите :

Боковые уплотнения из вспененной массы (1)

Крепления рычагов стеклоочистителей (2)

Рычаги стеклоочистителя ; С помощью приспособления [2]

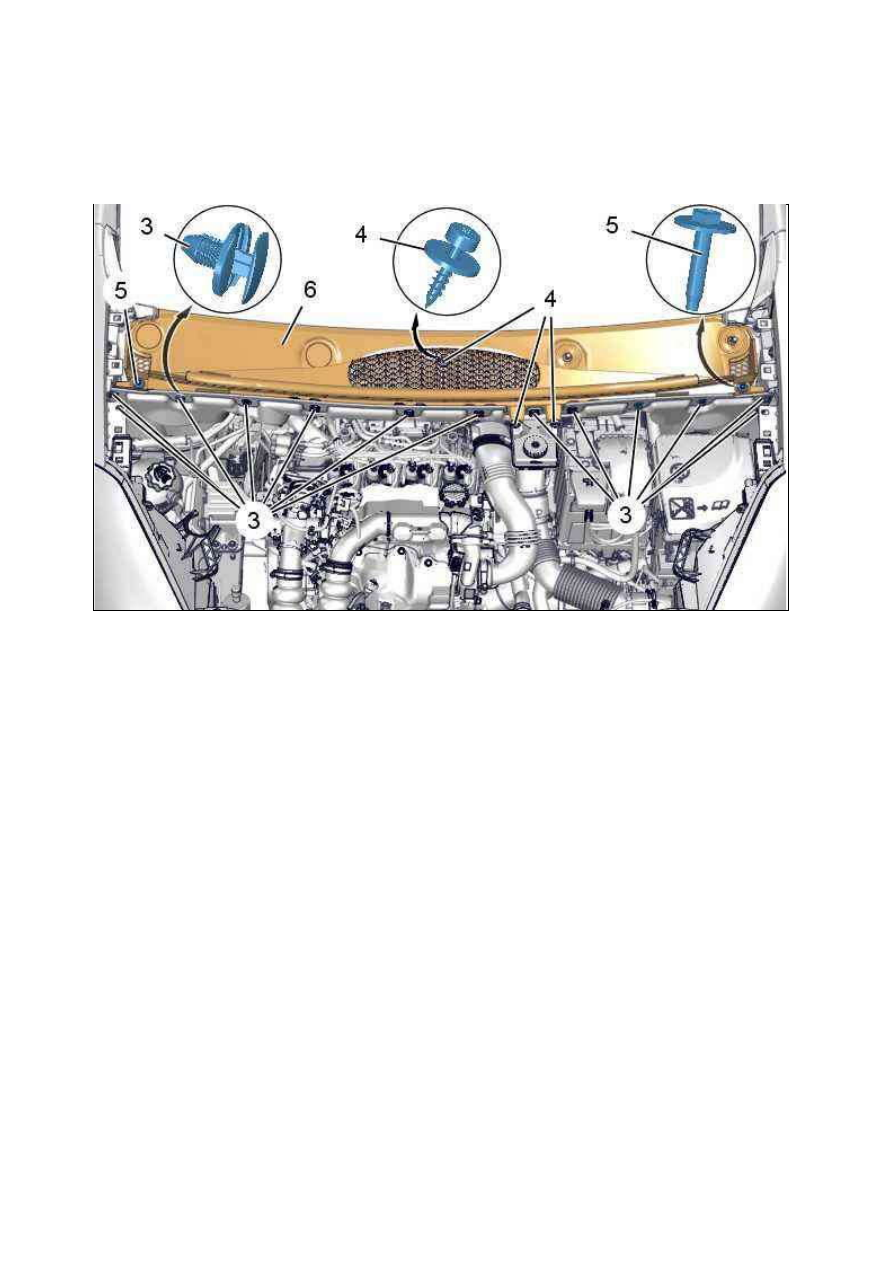

Снимите :

Крепления (3) шумоизоляции двигателя ; С помощью приспособления [1]

Винты (4) решётки воздухозаборника (6)

болта (4) бачка с тормозной жидкостью

Винты (5) решётки воздухозаборника (6)

Рисунок : B1BM15ED
