Peugeot Partner (B9). Руководство - часть 257

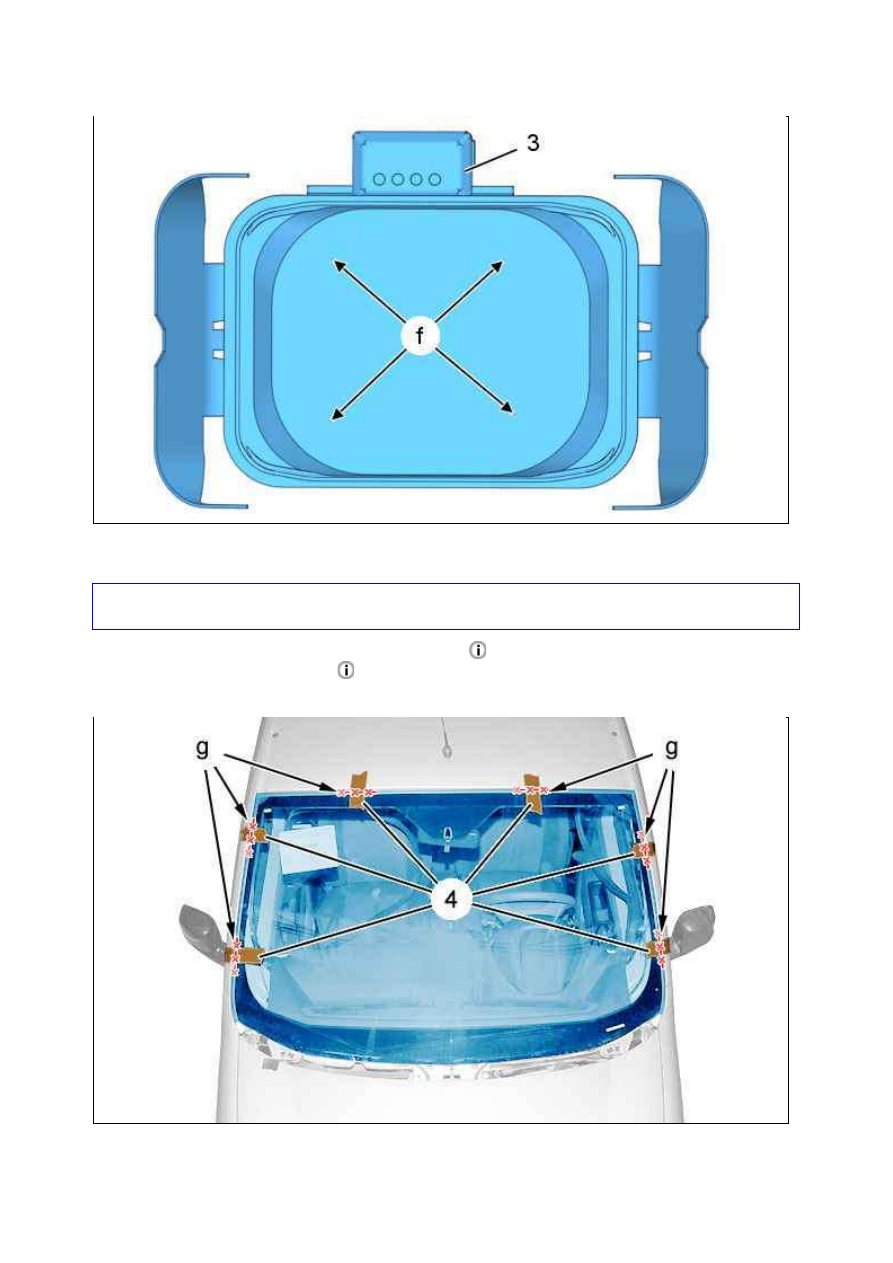

Снять двойной датчик освещенности и дождя (3).

ВНИМ АНИЕ : Защитить место опоры двойного датчика (3) (в "f") ; С помощью клейкой ленты (Чтобы не
допустить загрязнения).

Снять решетку воздухозаборника

.

Рисунок : C5CM04XD

Снимите отделку со стойки рамки ветрового стекла

.

Рисунок : C5CM04YD

ПРИМ ЕЧАНИЕ :  При  повторном  использовании  ветрового  стекла  :  Наклейте  клейкие  ленты  (4)  и
разрежьте их ( в "g").

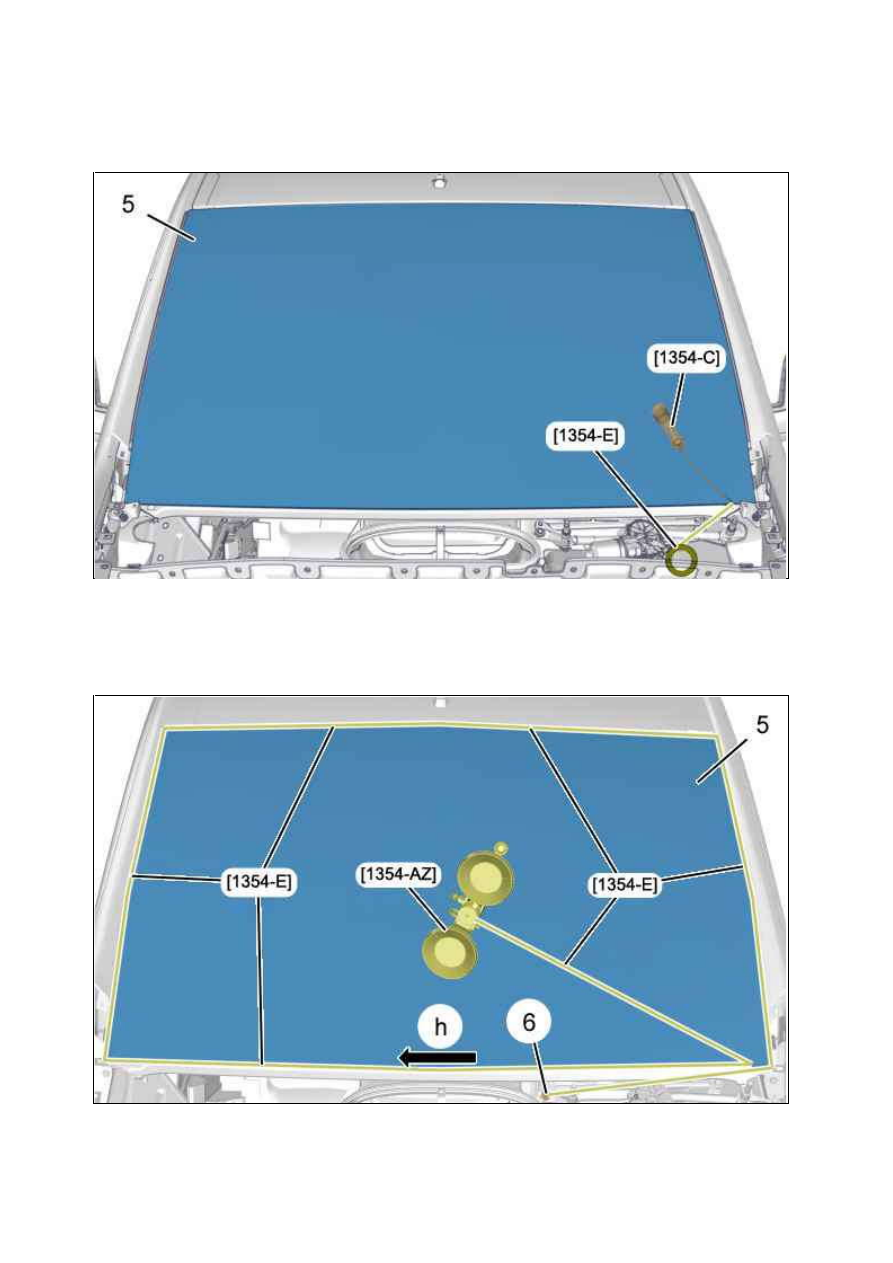

Пропустить монтажное шило [1354­C] через клейкий шов изнутри наружу ветрового стекла (5).
Вдеть режущую струну [1354­E] в шило [1354­C] и пропустить её внутрь.
Оставить достаточную длину для возможности закрепления в устройстве намотки.

Пропустить режущую струну [1354­E] по месту вклейки ветрового стекла (по "h") по всему контуру
ветрового стекла (5) ; С помощью мыльного раствора.

Рисунок : C5CG0V2D

Рисунок : C5CG0V3D

Отрезать режущую струну [1354­E], оставив достаточную длину, чтобы закрепить струну на креплении (6)
механизма стеклоочистителя.
Закрепить другой конец проволоки [1354­E] внутри на наматывающем устойстве [1354­AZ].

ВНИМ АНИЕ : Защитить зону вырезания шва между панелью управления и струной [1354­E].

При натяжении режущей проволоки проверяйте правильное положение проволоки под уплотнением
ветрового стекла.

ПРИМ ЕЧАНИЕ : При появлении даже незначительного сопротивления ослабьте проволоку и помогите ей
пройти через препятствие (Установочные подкладки, припуск клейкого шва или стык пластин).

Снимите ветровое стекло (5) ; С помощью двух ручек [KIT1­VENT] с присосками.

3. У становка

3.1. Подготовка : Паз

Оснастить электрический резак [FEIN­400E] лезвием №128.
Уложить клейкие шнуры на поверхности ветрового стекла и паза.

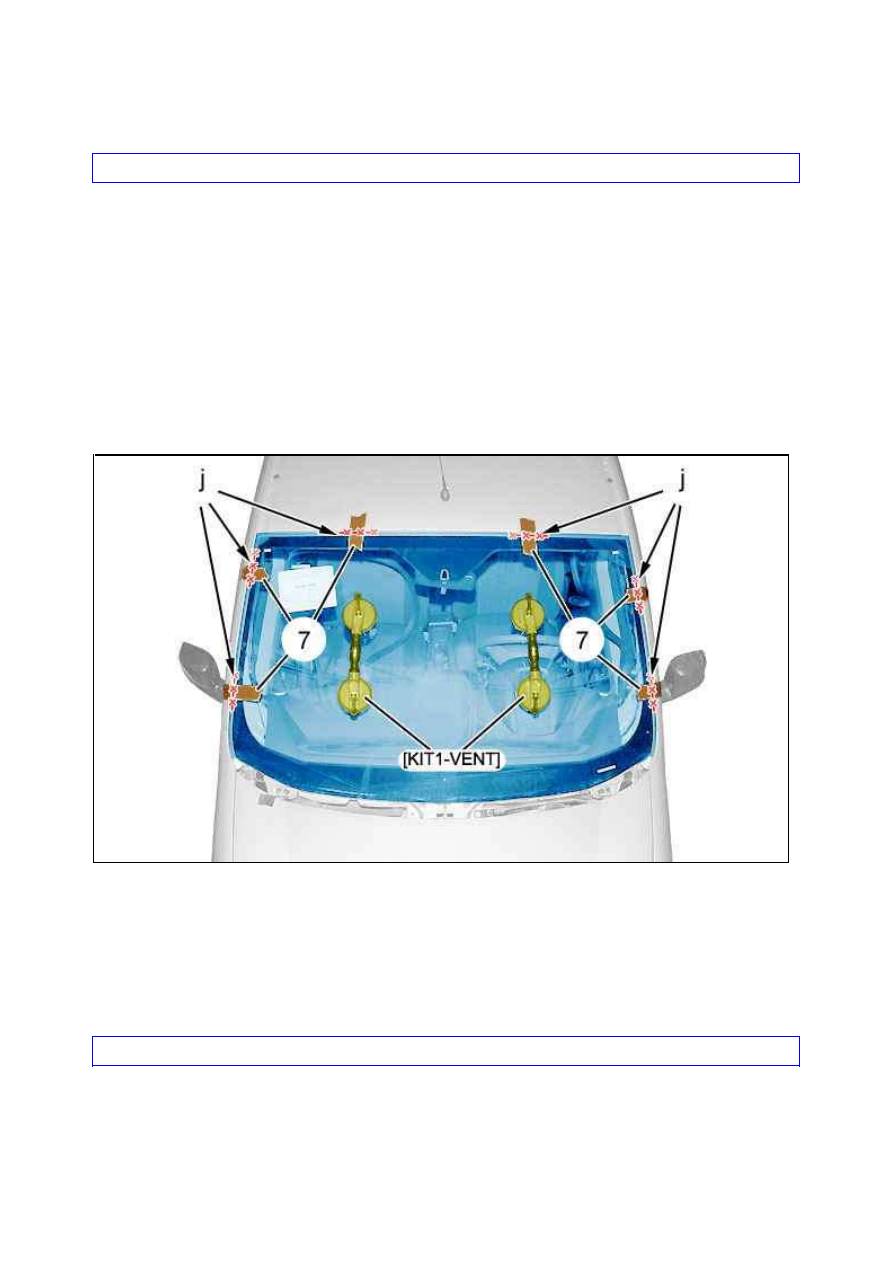

В случае замены ветрового стекла отцентрируйте стекло и закрепите клейкими лентами (7), как показано на
рисунке, затем из разрежьте ( в "j").
Снимите ветровое стекло .
Восстановить антикоррозийное покрытие.
Обезжирьте паз с помощью обезжиривающего состава из комплекта для приклеивания .
Дайте высохнуть в течение 10 минуты.

3.2. Наклеивание

ВНИМ АНИЕ : Систематически заменять : Уплотнители и поврежденные установочные прокладки.

Рисунок : C5CG0V4D

Установите на пистолет смеситель мастики.

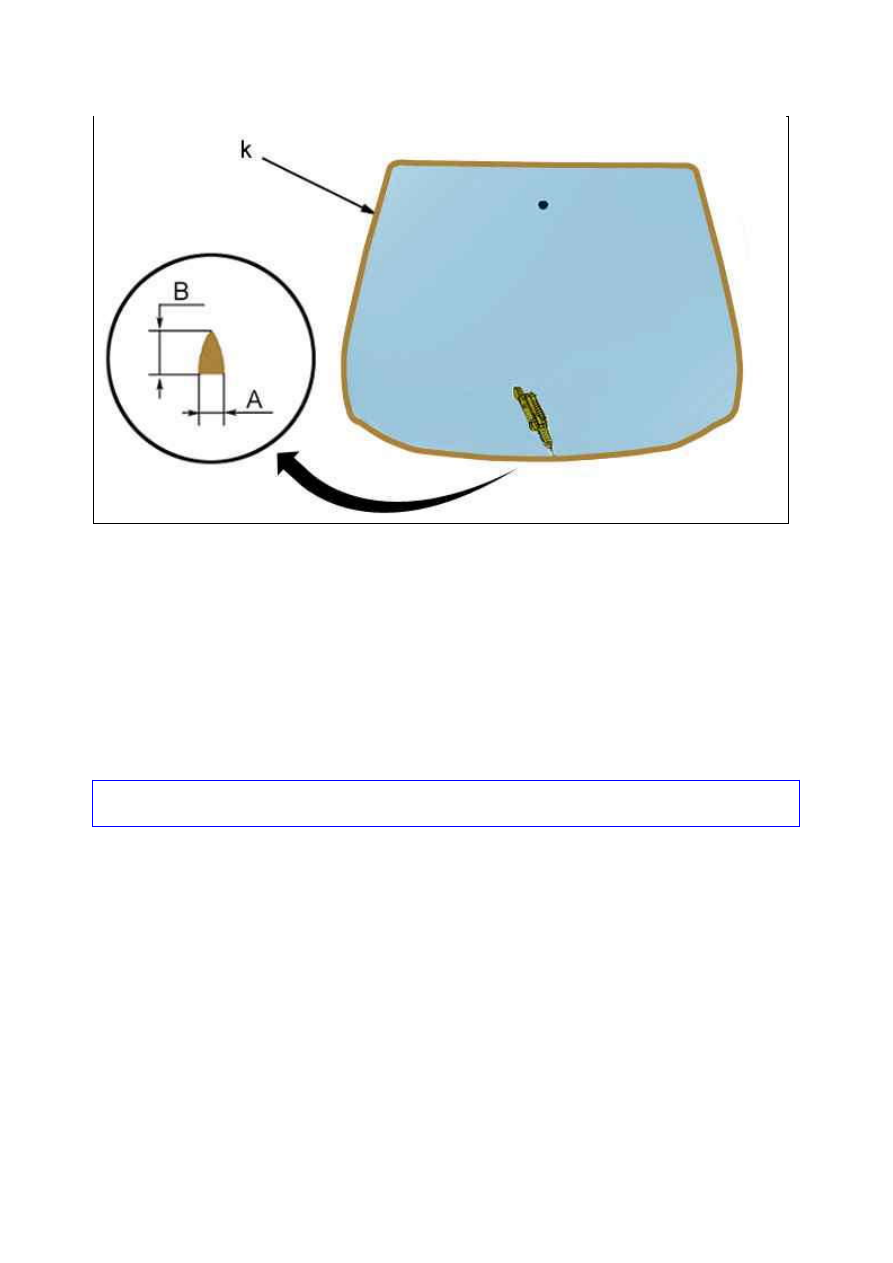

Использовать наконечник, поставляемый в комплекте для наклейки, или другой наконечник, позволяющий
получить валик диаметром "A" = 8 при высоте валика "B" = 13 мм.
1­й раз : Восстановление ветрового стекла :



Наносить грунтовку нет необходимости



Сотрите все загрязнения с уплотнителя, на который нанесен состав ; С помощью сжатого воздуха

2­й раз : Данный способ используется при установке нового ветрового стекла :



Обезжирьте края ветрового стекла с помощью состава из комплекта для наклеивания



Некоторые стекла поставляются предварительно загрунтованными



Не требуется снова наносить грунтовку (праймер) поверх слоя грунтовки, нанесенного при
производстве "J" ; Дайте высохнуть в течение 10 минуты

ВНИМ АНИЕ : Время между нанесением мастики на стекло и установкой стекла на автомобиль не должно
превышать 8 минут (Для быстросхватывающихся мастик).

Нанесите валик клея по центральной линии загрунтованной полосы (Как показано в "k").

Рисунок : C5CG0V5D
