Peugeot Partner (B9). Руководство - часть 255

Снимите (  с каждой стороны) :



болтов (4)



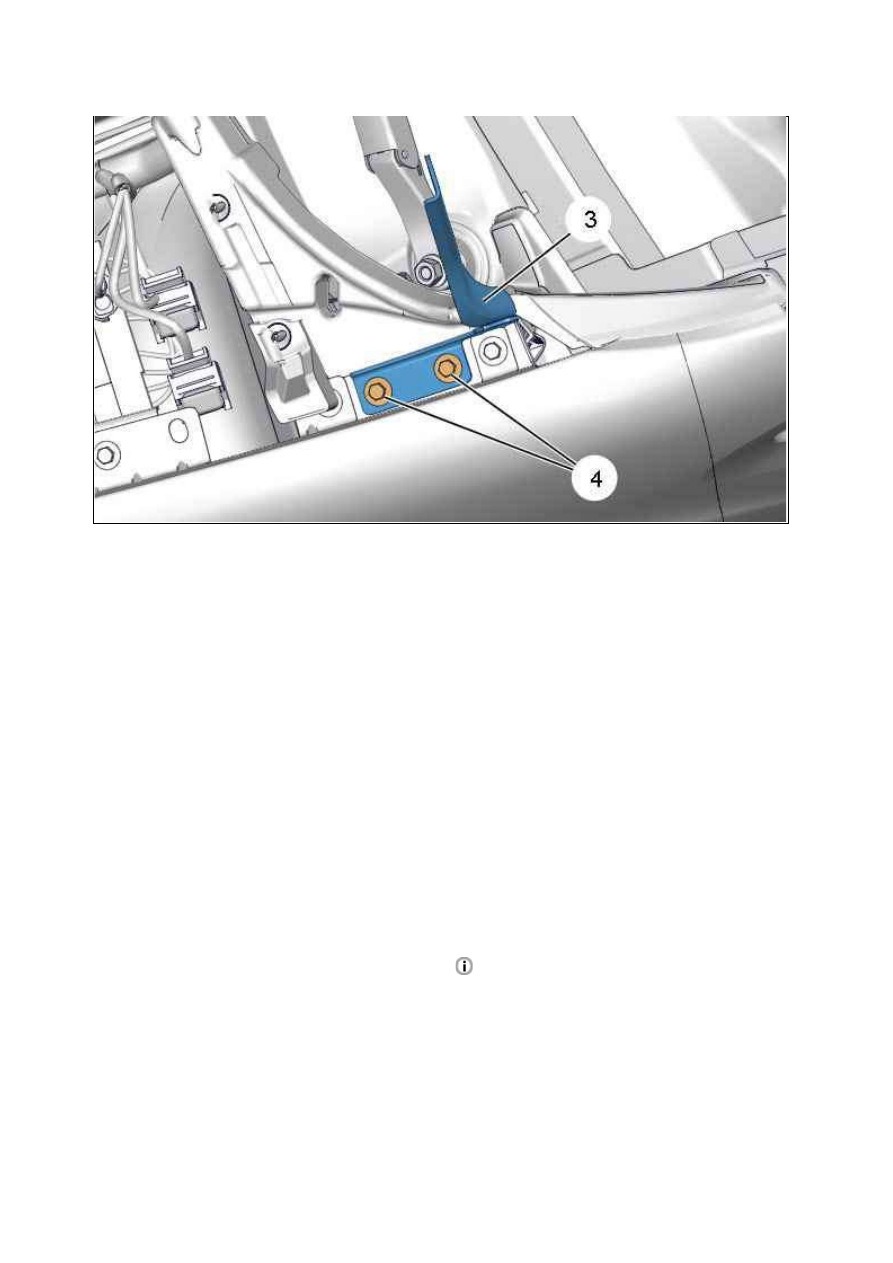

Рычаг шарнира капота (3)

2. У становка

2.1. Рычаг шарнира капота

Установите (  с каждой стороны) :



Рычаг шарнира капота (3)



болтов (4) ; Затяните моментом 2,5 дН.м

2.2. К апот двигателя

ПРИМ ЕЧАНИЕ : Для выполнения следующей операции требуются два работника.

Установите :



Капот (2)



Гайки (1)

Затянуть гайки (1) и ослабить их на четверть оборота.
Закрыть капот двигателя.

Открыть капот.
Затянуть гаек моментом от (1) до 1 дН.м.
Присоедините : Трубку стеклоомывателя.
Закрыть капот двигателя.
Проверьте функционирование электрооборудования.

Рисунок : C4AM0PGD

Выполнить регулировку зазоров и выравнивания

.

РАЗБОРК А ­ СБОРК А : К АПОТ ДВИГАТЕЛЯ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Предварительные операции

Снять капот

.

3. Разборка

3.1. Стойка капота

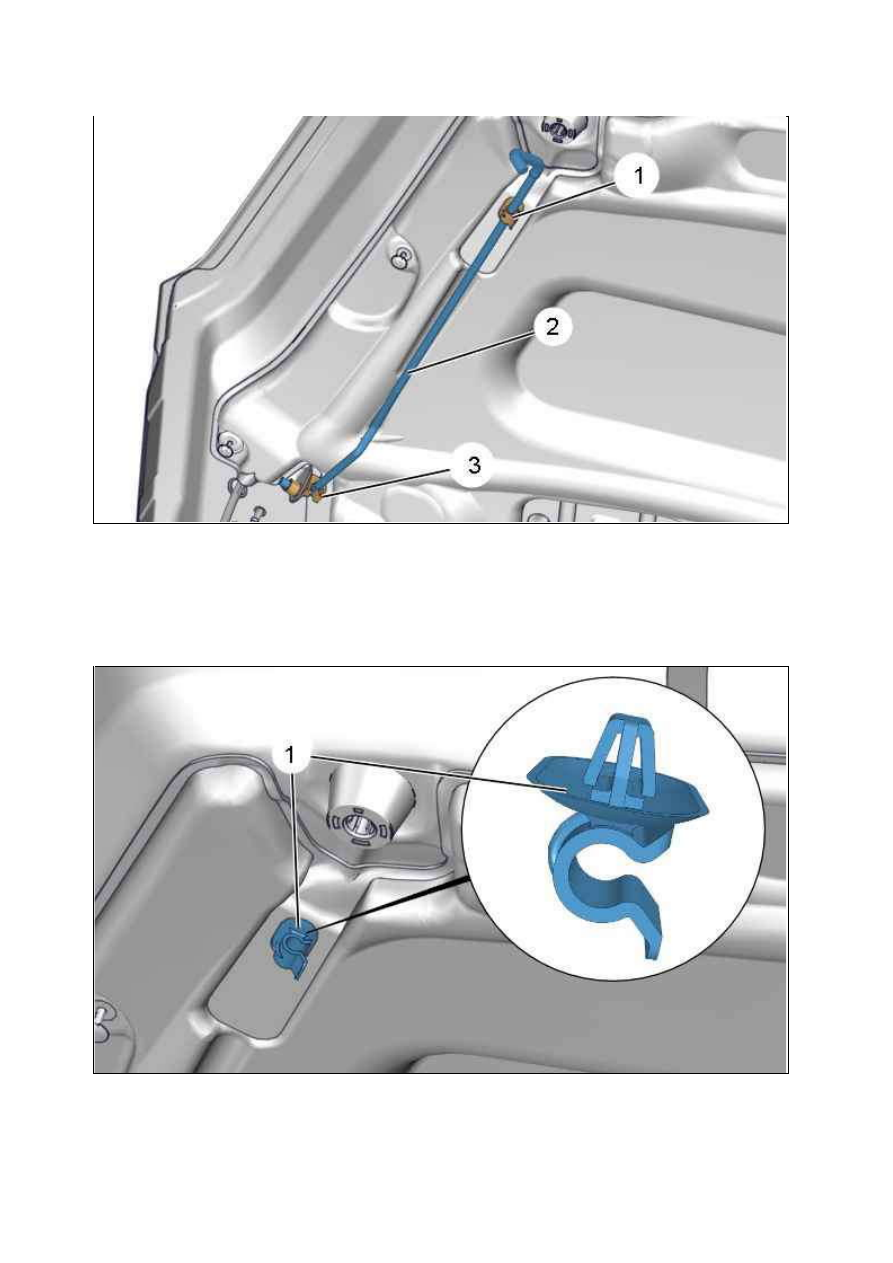

Рисунок : E5AP30WD

Высвободить стойку капота (2) из креплений (1), (3).
Снимите :



Стойка капота (2)



Крепление (3)

Отсоедините фиксатор (1) ; С помощью приспособления [1].
Снять крепление (1).

3.2. Звукоизоляцию капота

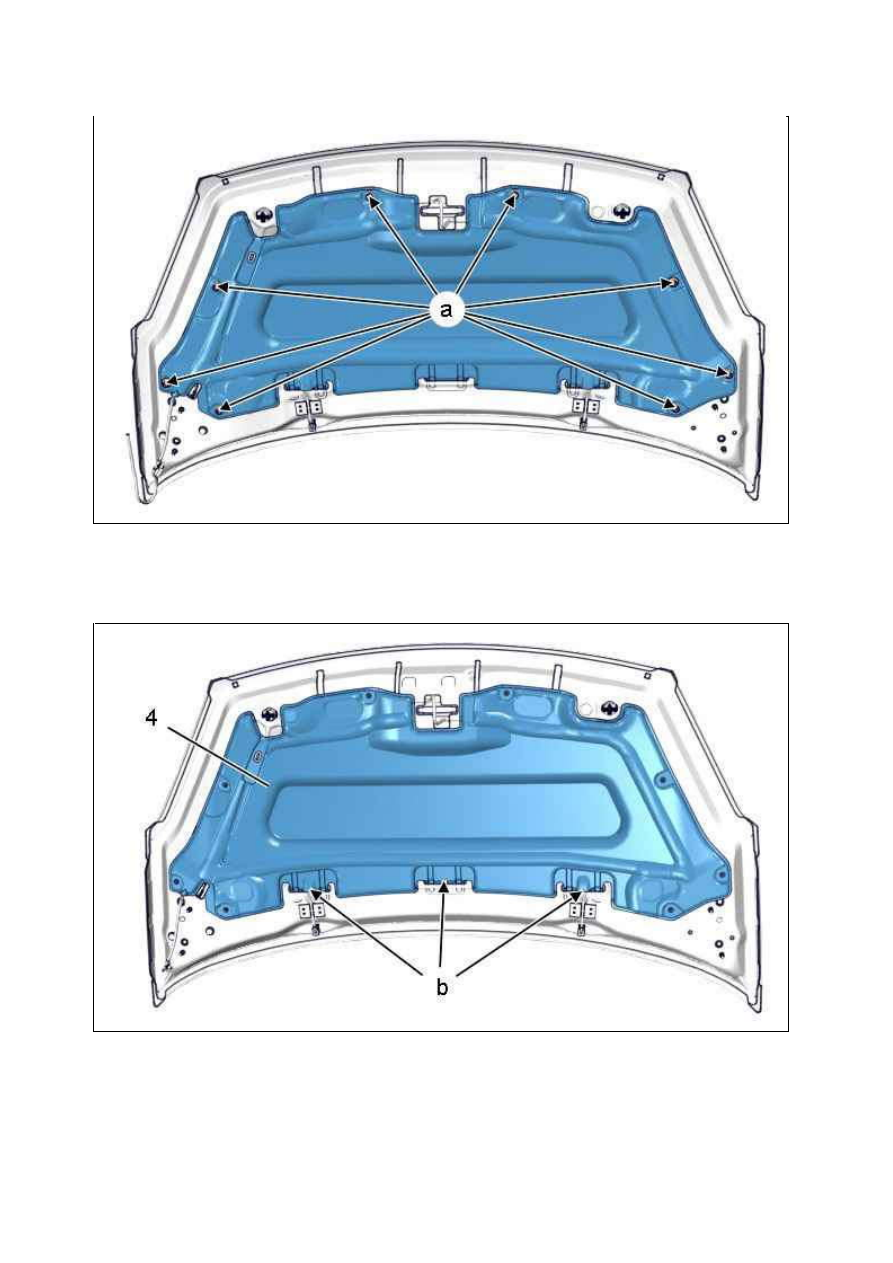

Рисунок : C4AM0RWD

Рисунок : C4AM0RXD

Отсоедините фиксаторы ( в "a") ; С помощью приспособления [1].
Снять крепления.

Отделите : Звукоизоляцию капота (4) ( в "b").
Снимите : Звукоизоляцию капота (4).

3.3. Жиклеры стеклоомывателя

Рисунок : C4AM0RYD

Рисунок : C4AM0RZD
