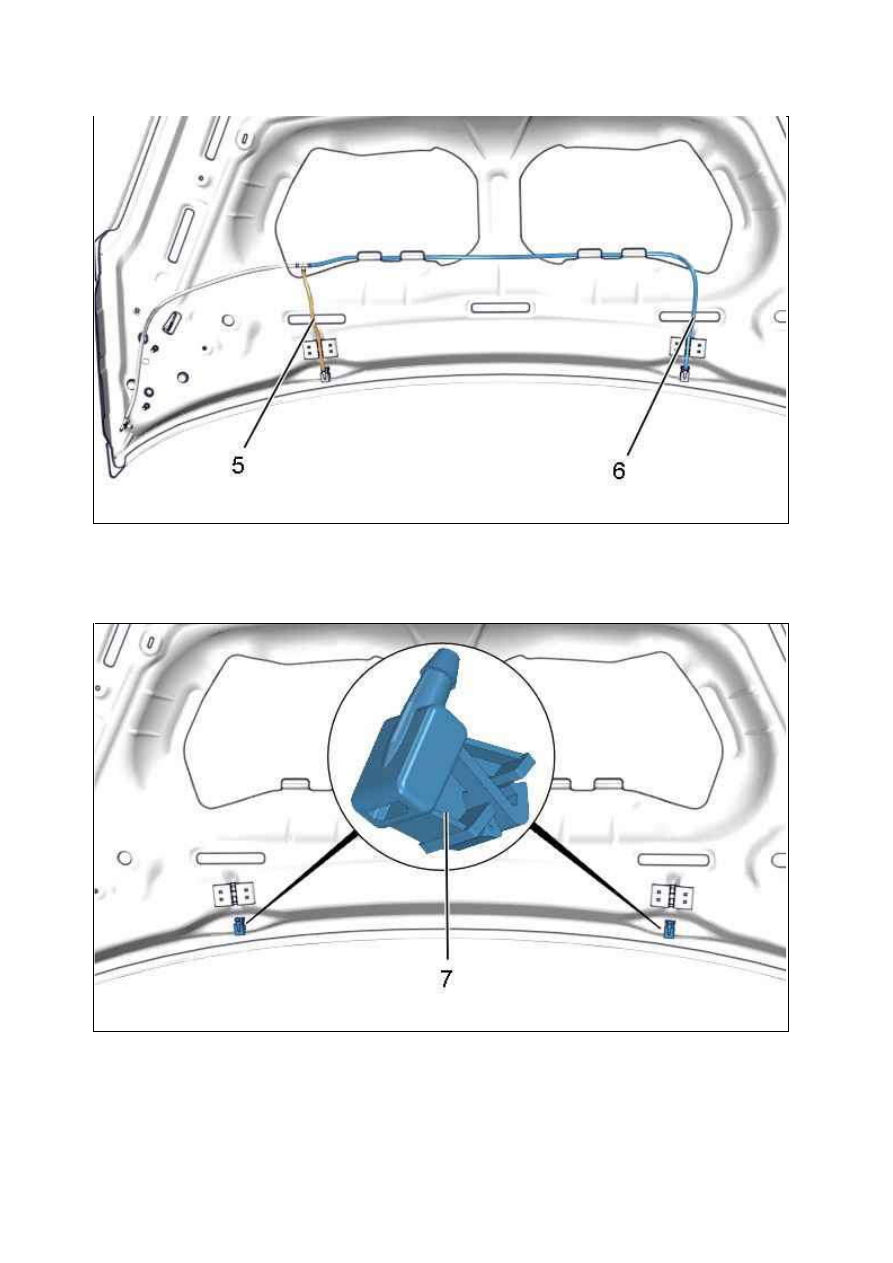

Отсоединить трубки (5), (6).
Снять трубки (5), (6).

Отсоединить жиклеры стеклоомывателя (7) ; С помощью приспособления [1].
Снять жиклеры стеклоомывателя (7).

3.4. У поры капота

Рисунок : C4AM0S0D

Рисунок : C4AM0S1D

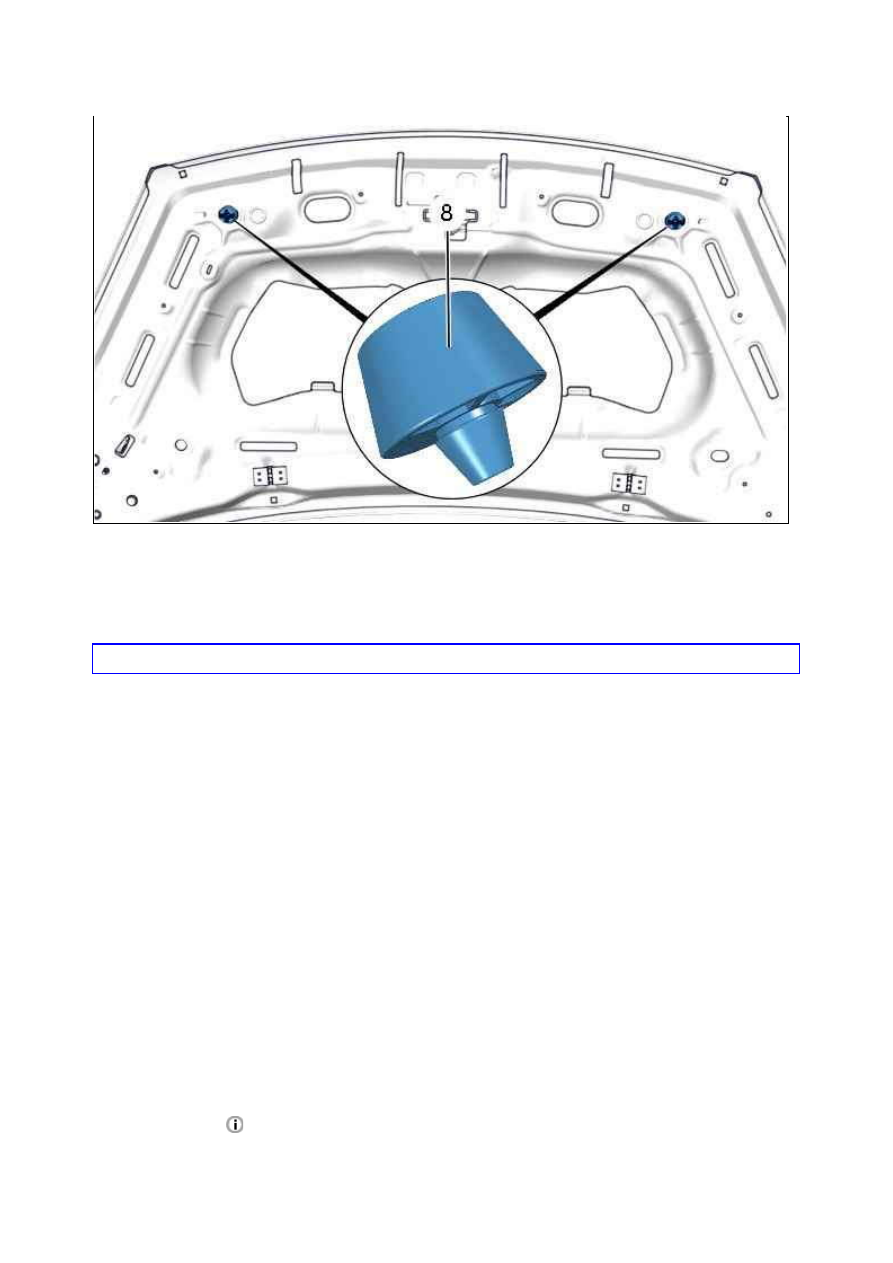

Отсоединить : Упоры капота (8).
Снимите : Упоры капота (8).

4. Сборка

ВНИМ АНИЕ : Систематически заменять неисправные фиксаторы.

4.1. У поры капота

Установите : Упоры капота (8).

4.2. Жиклеры стеклоомывателя

Установите :



Жиклеры омывтеля стекол (7)



трубок (6), (5)

4.3. Звукоизоляцию капота

Вставьте : Звукоизоляцию капота (4) ( в "b").
Установите :



Звукоизоляцию капота (4)



фиксаторов ( в "a")

4.4. Стойка капота

Установите :



Крепление (3)



Крепление (1)



Стойка капота (2)

5. Дополнительные операции

У становить капот

.

Проверьте функционирование различного оборудования.

Рисунок : C4AM0S2D

СНЯТИЕ ­ У СТАНОВК А : ВЕТРОВОЕ СТЕК ЛО

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Инструменты

Презентация :



Оборудование для работы со стеклами



К омпоненты ветрого стекла

2. Снятие

Отсоединить аккумуляторную батарею

.

инструмент

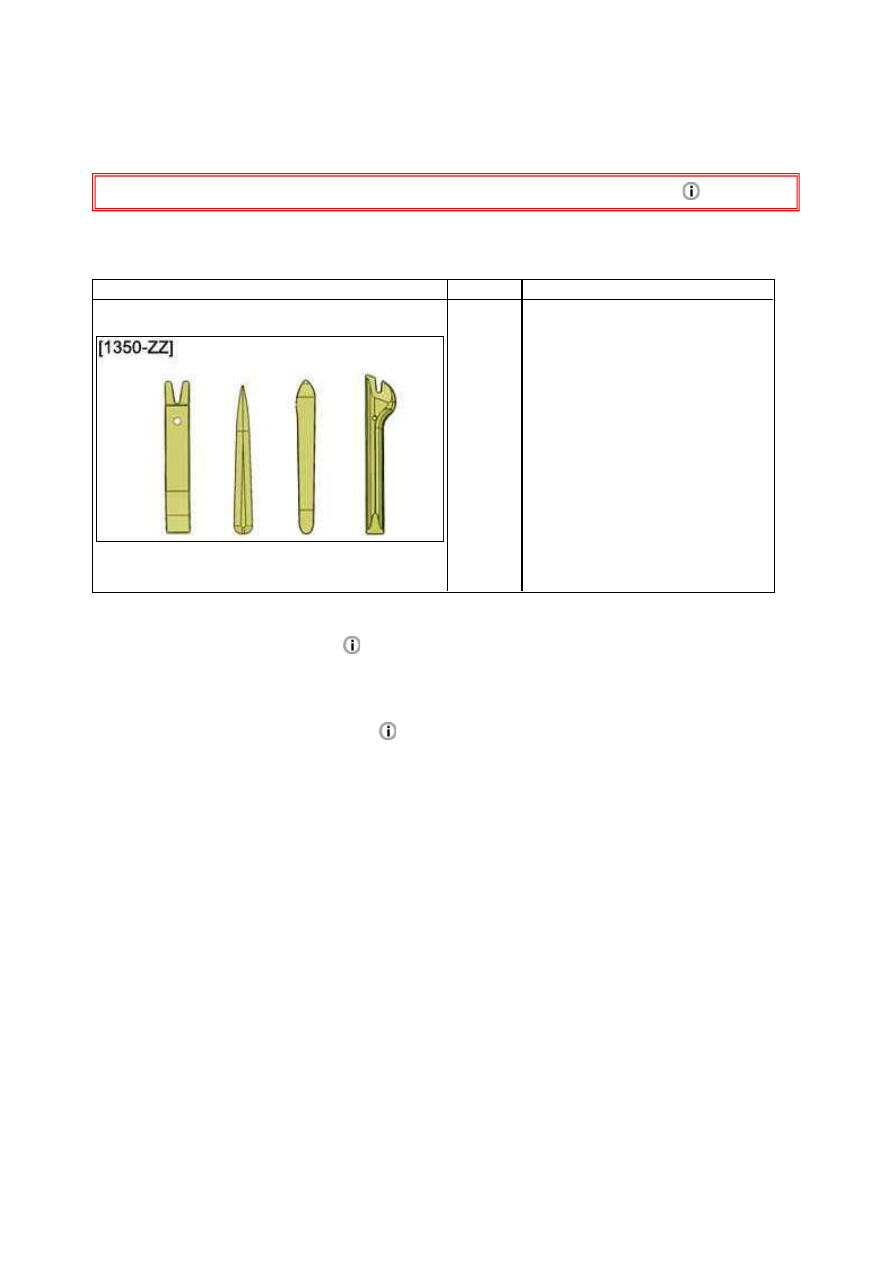

Артикул  Обозначение

Рисунок : E5AG02MT

[1350­ZZ]   Приспособления для снятия обшивки

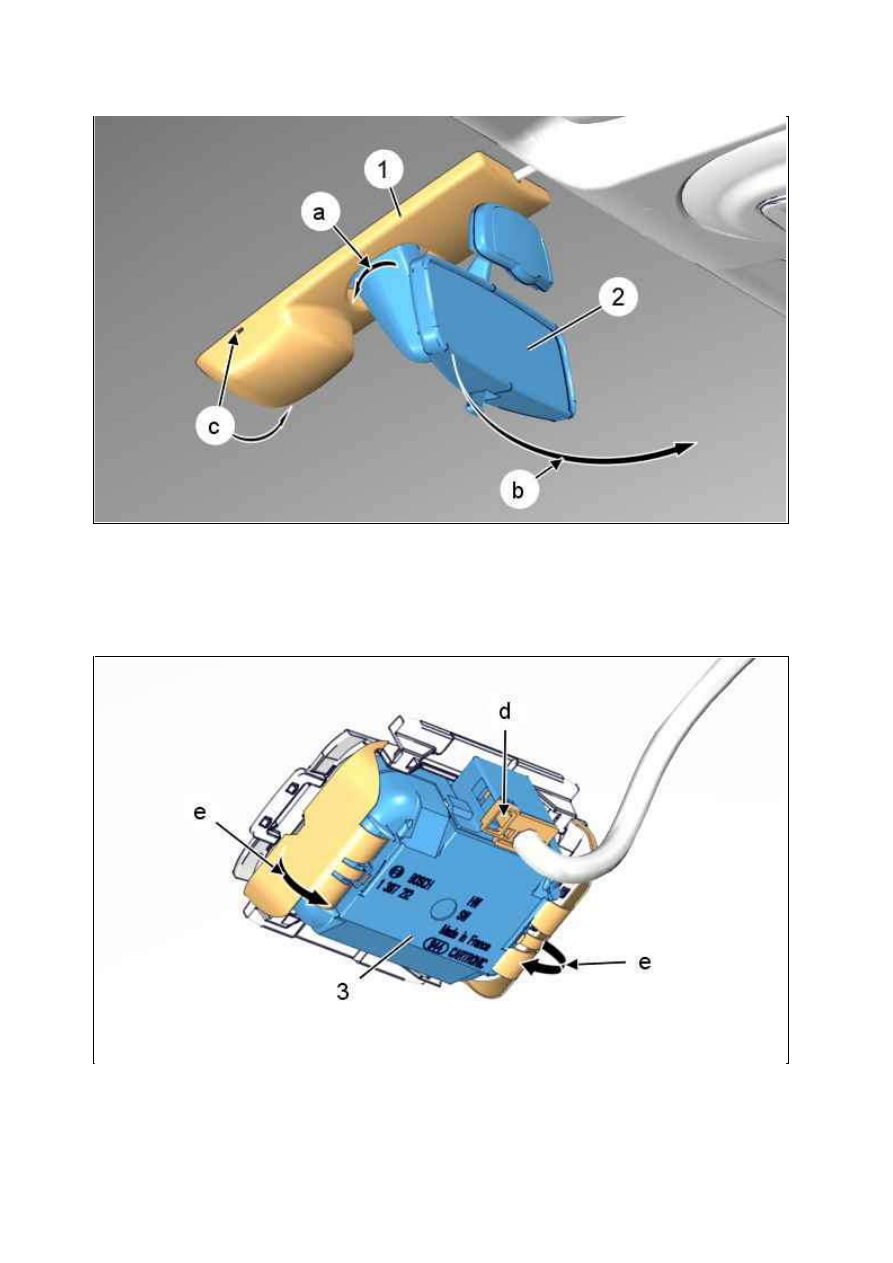

Отсоединить зеркало заднего вида (2) повернув на 1/4 оборота (Как показано в "a") (направление против
часовой стрелки).
Отделите ­ Снять наружное зеркало (2) (Как показано в "b").
Отсоединить : Крышку двойного датчика ( в "c") ; С помощью приспособления [1350­ZZ].

Отсоединить : Разъем двойного датчика (3) ( в "d") ; С помощью приспособления [1350­ZZ].
Отсоединить : Двойной датчик (3) (Как показано в "e") ; С помощью приспособления [1350­ZZ].

Рисунок : C5CM04VD

Рисунок : C5CM04WD
