Peugeot Partner (B9). Руководство - часть 254

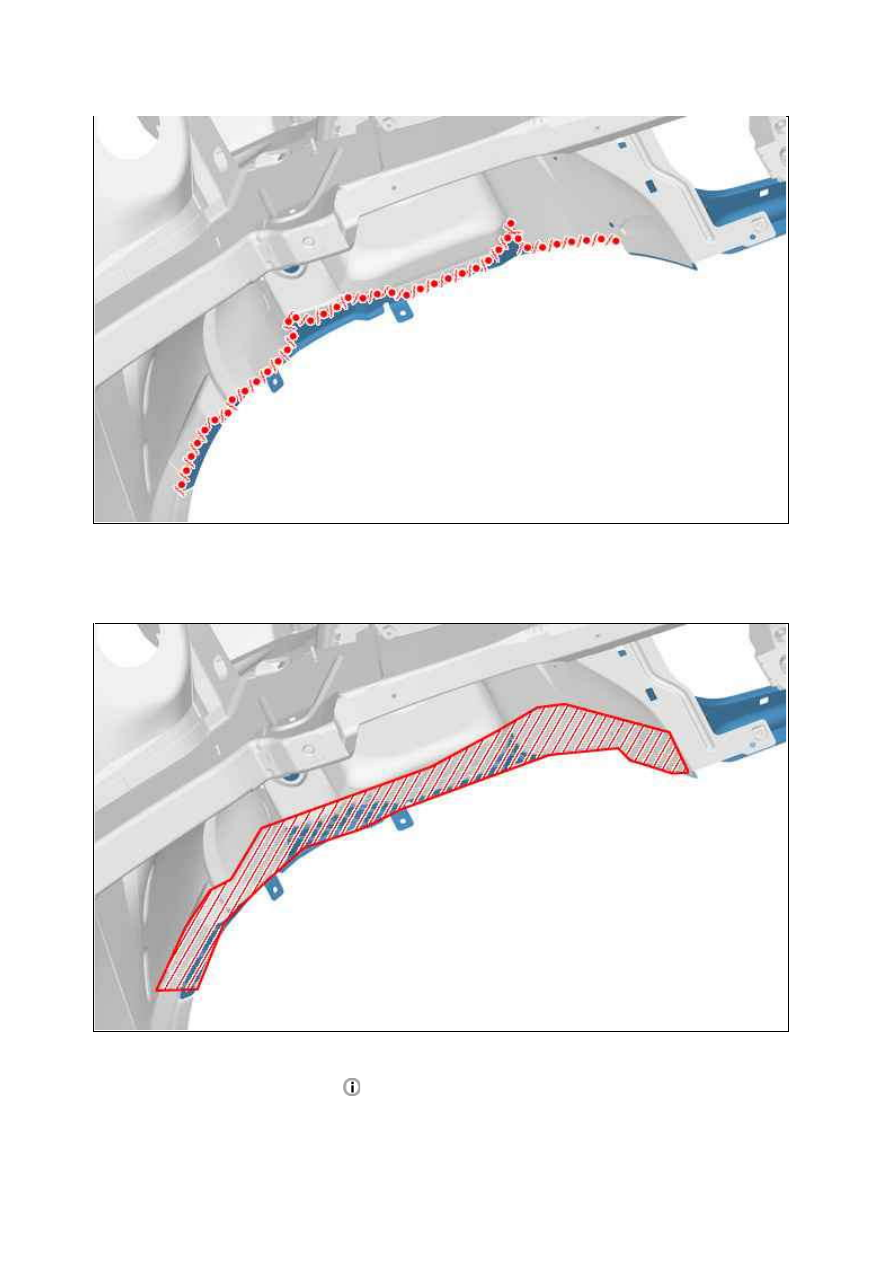

Нанести слой фосфатной грунтовки на зачищенные зоны.
Нанести герметик ( индекс "A1").

Нанести слой фосфатной грунтовки на зачищенные зоны.
Нанести герметик ( индекс "A1").

Рисунок : C4AM0NZD

Рисунок : C4AM0P0D

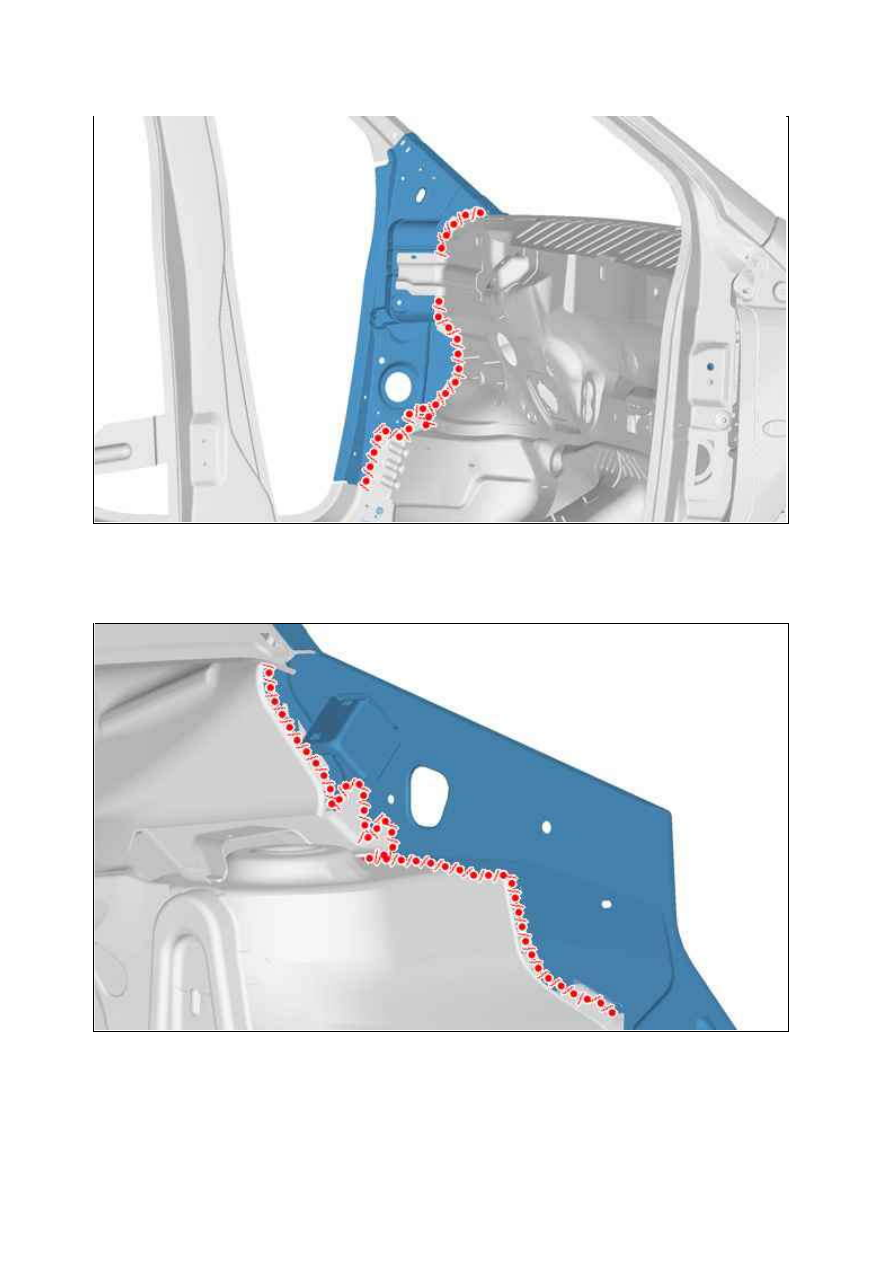

Нанести слой фосфатной грунтовки на зачищенные зоны.
Нанести герметик ( индекс "A1").

Нанести слой фосфатной грунтовки на зачищенные зоны.

Нанести антигравийное покрытие

( индекс "C4").

Нанесите краску и затем распылите краску в местах, имеющих внутренние полости, которые обозначены
соответствующим образом "C5" в зоне проведения ремонта.

Рисунок : C4AM0P1D

Рисунок : C4AM0P2D

12. Дополнительные операции

Снимите электропроводку и съёмные элементы.

13. Повторная инициализация

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

СНЯТИЕ ­ У СТАНОВК А : К АПОТ ДВИГАТЕЛЯ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

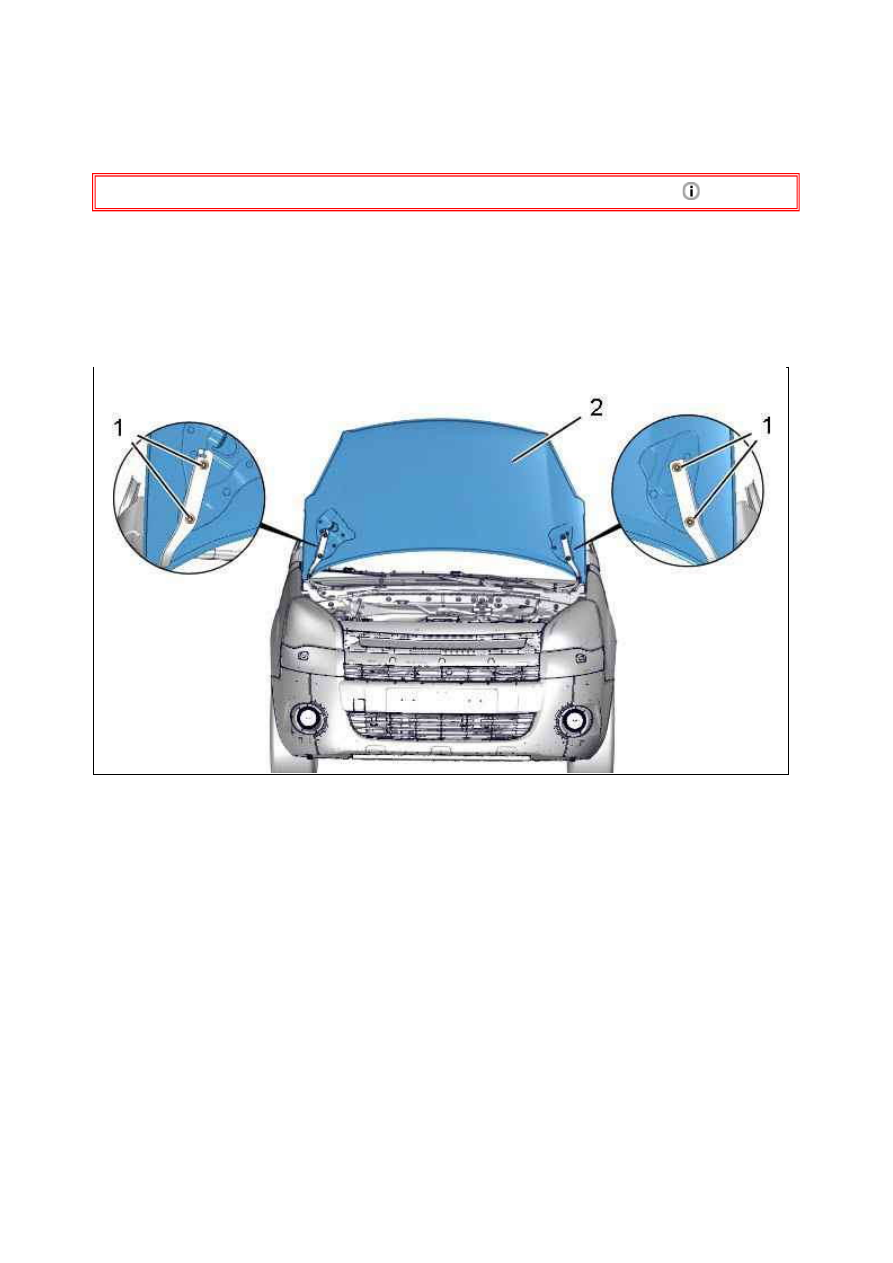

1. Снятие

1.1. К апот двигателя

Открыть капот.
Отсоедините : Трубку стеклоомывателя.

ПРИМ ЕЧАНИЕ : Для выполнения следующей операции требуются два работника.

Снимите :



Гайки (1)



Капот (2)

1.2. Рычаг шарнира капота

Рисунок : C4AM0PFD
