12. Дополнительные операции

Снимите электропроводку и съёмные элементы.

13. Повторная инициализация

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

ЗАМ ЕНА : НАК ЛАДК А ПЕРЕДНЕГО К РЫЛА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

1. Информация

Типы сварных швов, используемых при сварке данного элемента электрической дугой :



Сварка­пайка по технологии MIG с медно­кремниевым электродом в среде инертного газа



Сварка методом MAG путем нанесения металла (сталь) в среде активного газа

Обозначение сталей с высоким пределом упругости, используемое в этом документе :



HLE : Сталь с высоким пределом упругости



THLE : Сталь с очень высоким пределом упругости



UHLE: сталь со сверхвысоким пределом текучести

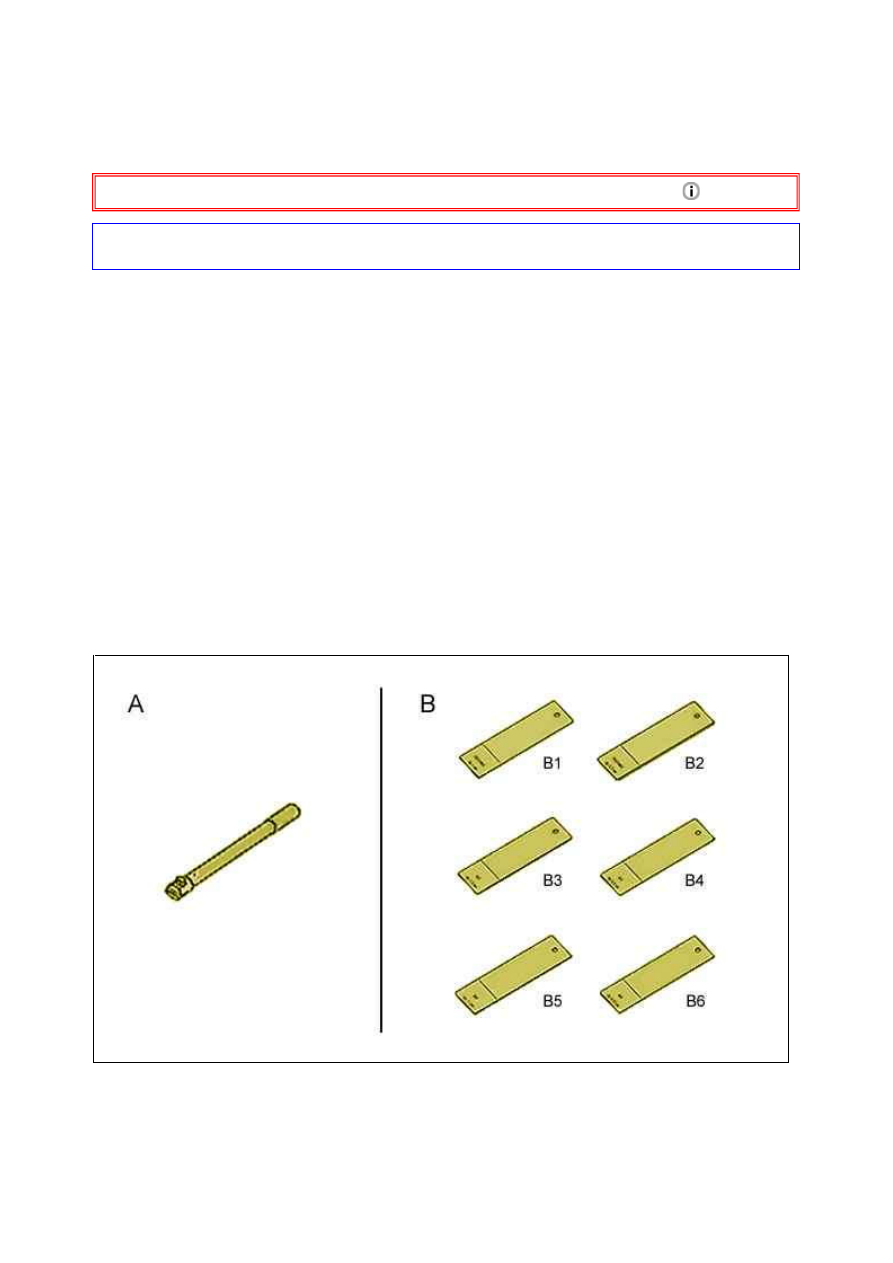

2. Рекомендуемое оборудование

Производите операцию с использованием одной из следующих систем :



Электронная измерительная система



Механическая измерительная система



Специфическая головка MZ (Специальный инструмент)



Контрольный шаблон

Оборудование для проверки качества точек электрической сварки (­).1366­ZZ.
Ш аблон для проверки качества точек электрической сварки (­).1366­B.

Рисунок : E5AP35MD

3. Дополнительные операции

Отсоединить аккумуляторную батарею .

ВНИМ АНИЕ :  Снять  или  защитить  расположенные  в  зоне  ремонта  элементы,  которые  могут  быть
повреждены температурой или пылью.

Отделите жгуты проводов.
Замените :



Передний элемент усиления со стороны салона



Со стороны салона



У силитель передней стойки

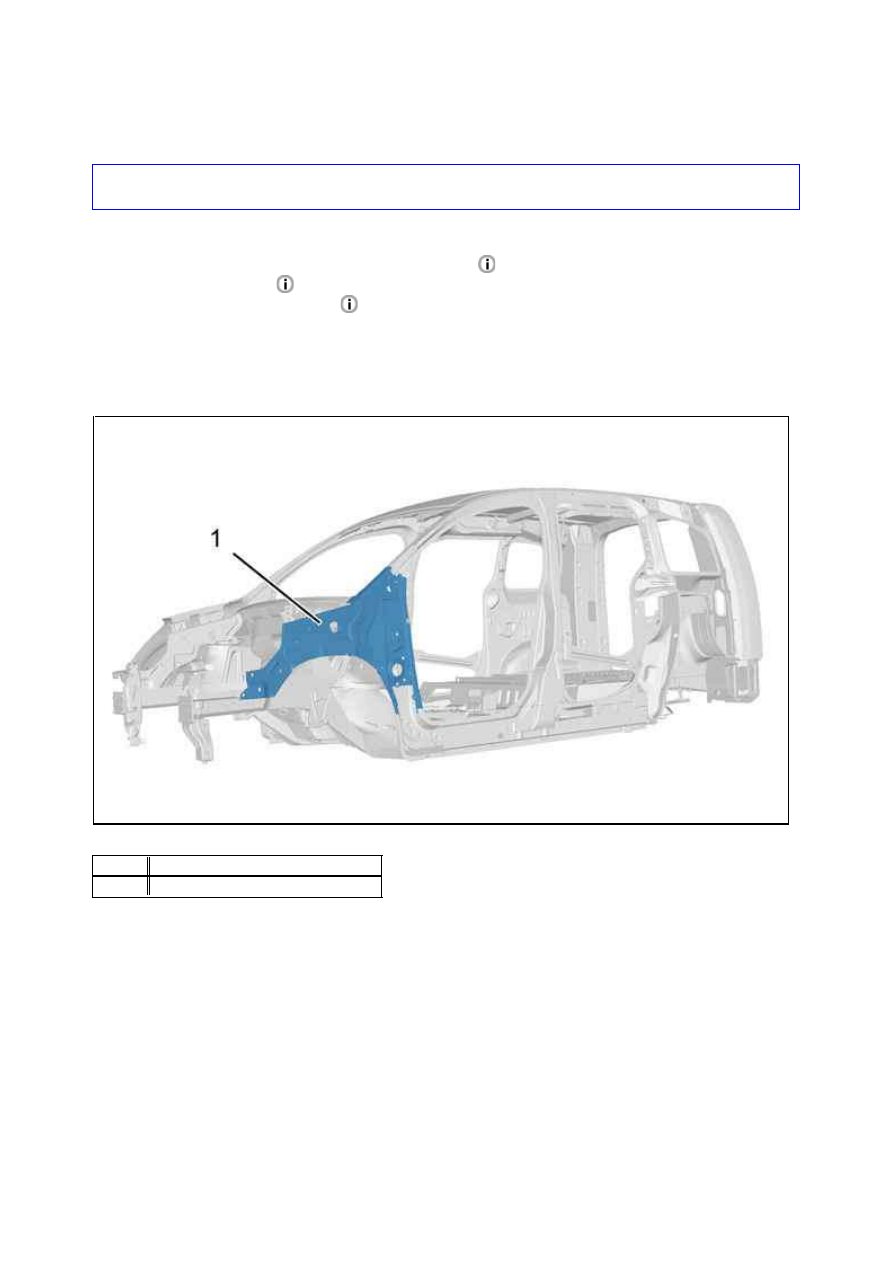

4. Локализация : Накладка переднего крыла

5. Идентификация : Накладка переднего крыла в сборе

5.1. Состав : Накладка переднего крыла в сборе

Рисунок : C4AM0NRD

М етка  Обозначение
(1)

Накладка переднего крыла в сборе

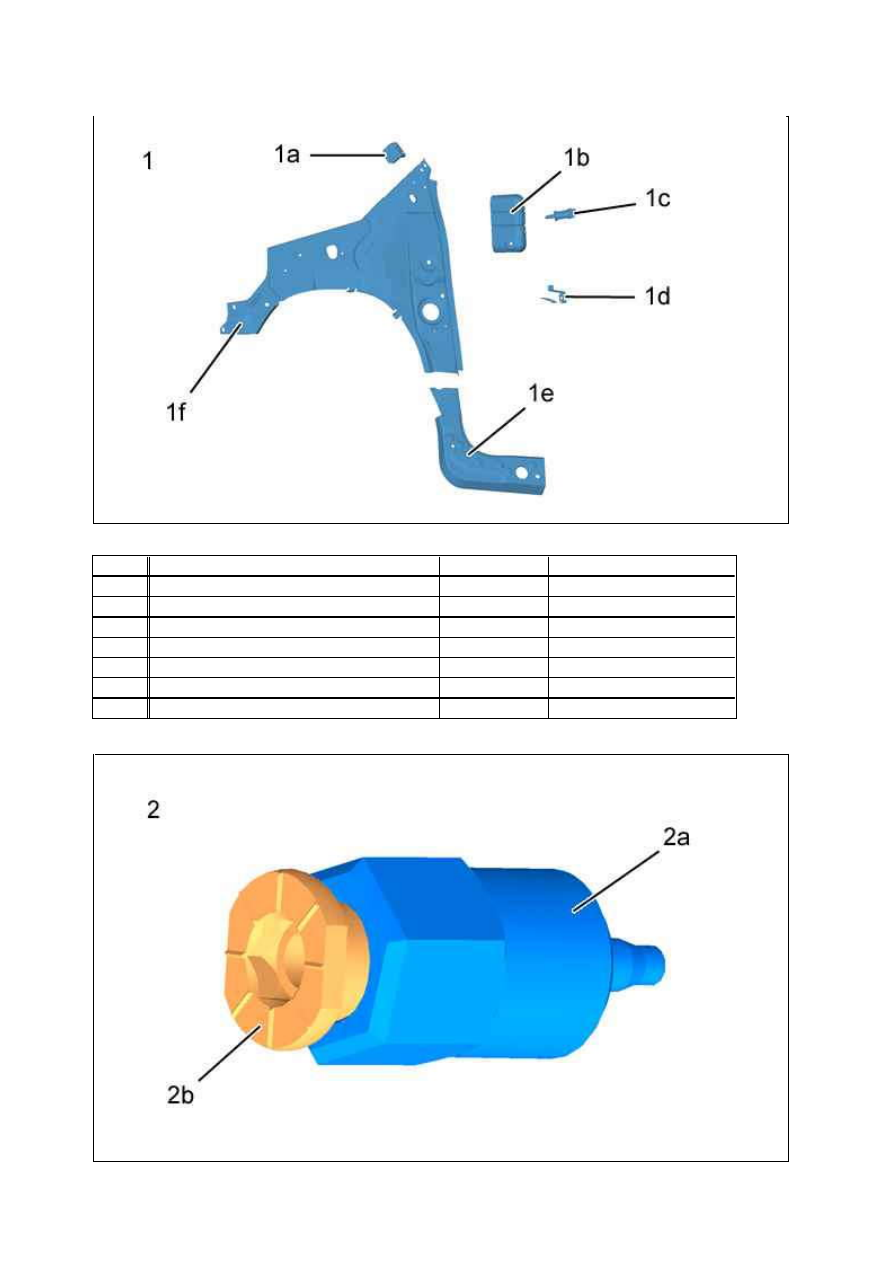

Рисунок : C4AM0NSD

М етка  Обозначение

Толщина (мм)   Характер/классификация

(1)

Накладка переднего крыла в сборе

­

­

(1a)

Кронштейн стеклоочистителя

1,47

Мягкая сталь

(1b)

Боковой кронштейн приборной панели

2,44

Мягкая сталь

(1c)

Верхняя распорная втулка передней стойки  NC

NC

(1d)

Крепление BSI

1,17

Мягкая сталь

(1e)

Нижняя накладка переднй стойки

1,95

HLE

(1f)

Накладка переднего крыла

1,17

HLE
