ВНИМ АНИЕ : Чтобы отрегулировать глубину установки распорки (2), снимите ее и ослабьте гайку (2b),
затем снова поставьте проставку перед тем, как производить дальнейшую установку и сварку ; Гайка (2b)
имеет  2  резьбы,  1  внутренняя  резьба  служит  для  фиксации  шарнира  двери,  а  1  наружная  резьба  (при
повороте  влево) служит  для  регулировки  распорки.  Регулировка  распорки производится  при установке  и
подгонке усилителя передней стойки.

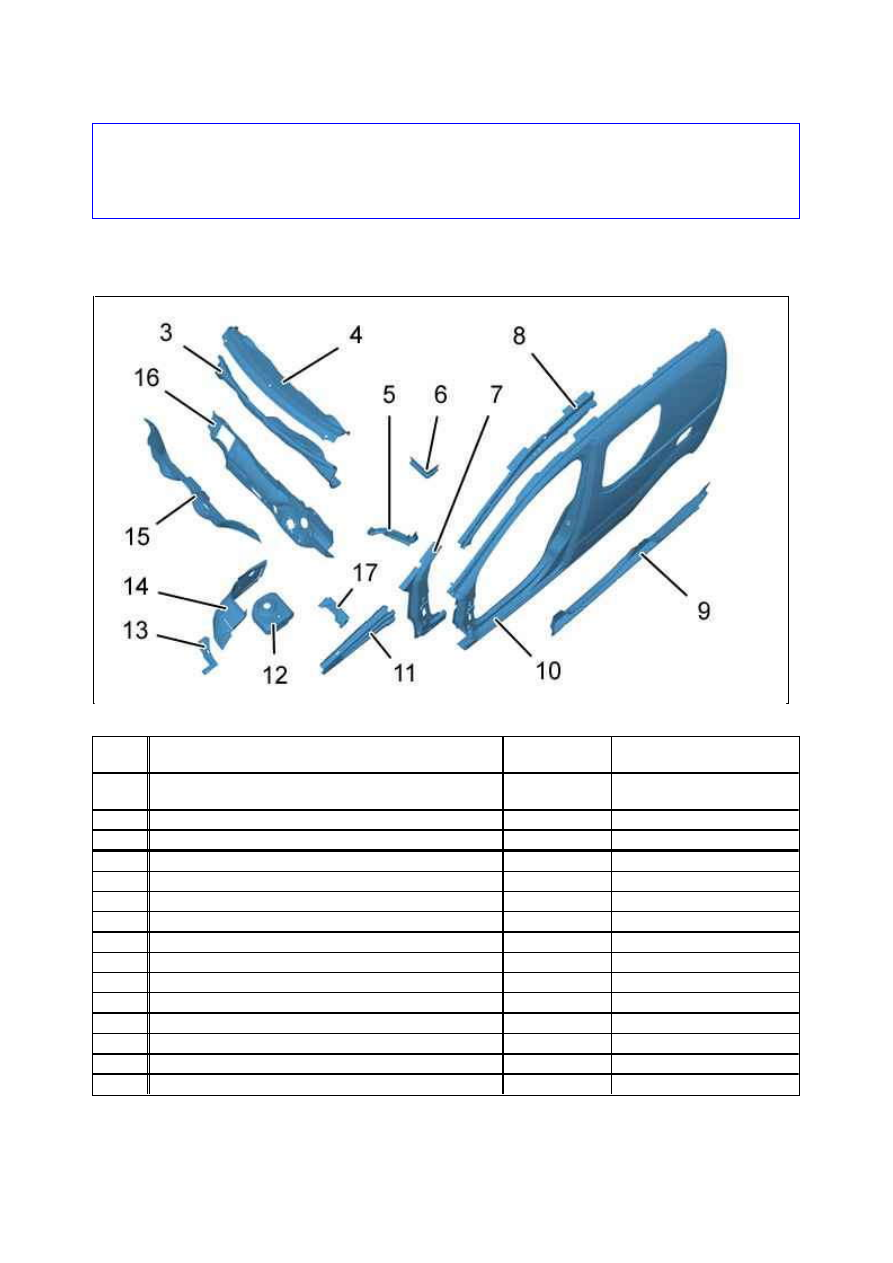

5.2. Идентификация элементов, прилегающих в накладки переднего крыла

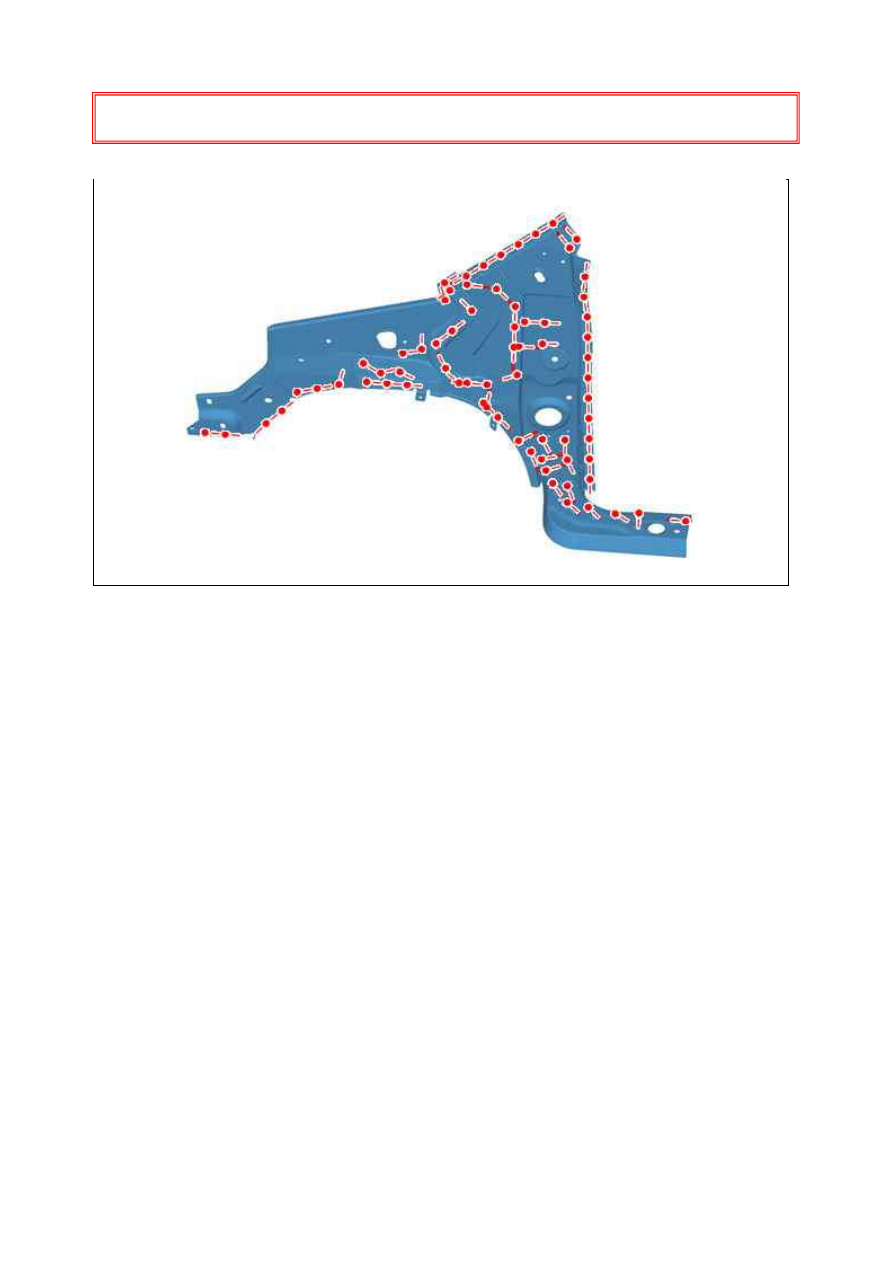

6. Подготовка : Накладка переднего крыла

Рисунок : C4AM0NTD

Рисунок : C4AM0NUD

М етка  Обозначение

Толщина (мм)  Характер/классификация

(3)

Обивка нижней поперечины проема ветрового стекла  1,17

Мягкая сталь

(4)

Нижняя поперечина проема ветрового стекла

0,77

Мягкая сталь

(5)

Кронштейн боковой полки

2,20

THLE

(6)

Усилитель бокового кронштейна приборной панели

2,00

THLE

(7)

Усилитель передней стойки

1,47

HLE

(8)

Накладки стойки проёма ветрового стекла

1,47

UHLE

(9)

Внутренний лонжерон

1,47

HLE

(10)

Со стороны салона

0,77

Мягкая сталь

(11)

Передний элемент усиления со стороны салона

1,47

HLE

(12)

Опора передней подвески

2,50

HLE

(13)

Передняя часть арки колеса

1,17

Мягкая сталь

(14)

Арка переднего колеса

1,17

Мягкая сталь

(15)

Нижний щиток

0,77

Мягкая сталь

(16)

Верхний щиток

1,17

Мягкая сталь

(17)

Косынка

1,17

HLE

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

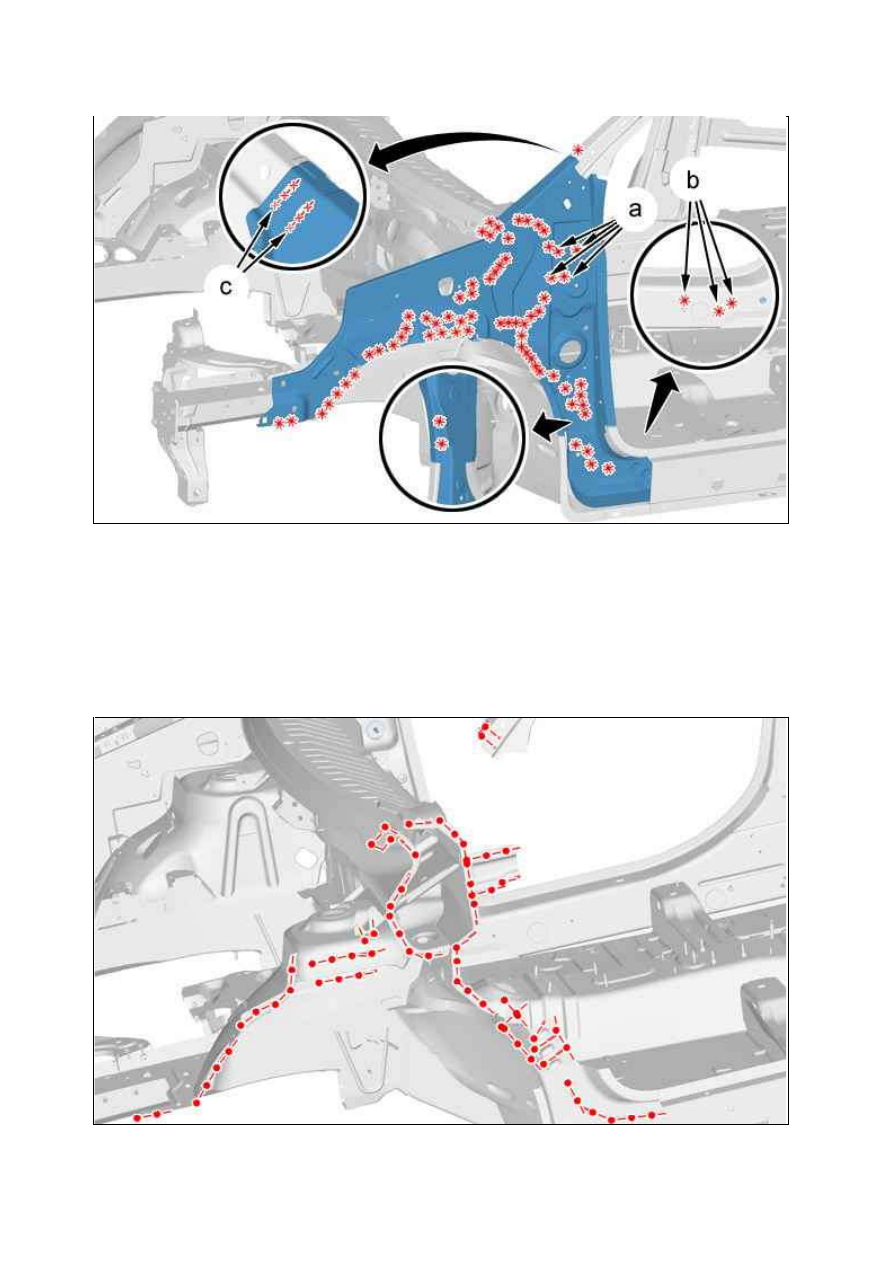

7. Вырезание : Накладка переднего крыла (На кузове)

Рисунок : C4AM0NVD

Разметить(в "a") и затем высверлить точки изнутри автомобиля.
Разметить(в "b") и затем высверлить точки изнутри автомобиля.
Зашлифуйте сварные швы MIG ( в "c").
Вырезать : Электрические контакты .
Снимите обивку переднего крыла.

8. Очистка и подготовка кузова

Рисунок : C4AM0NWD

Рисунок : C4AM0NXD

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

9. Подгонка

Расположить : Обивку переднего крыла.
Установить элементы, обеспечивающие подгонку.
Проверьте зазоры и выравнивание.
Удерживать элемент на месте.

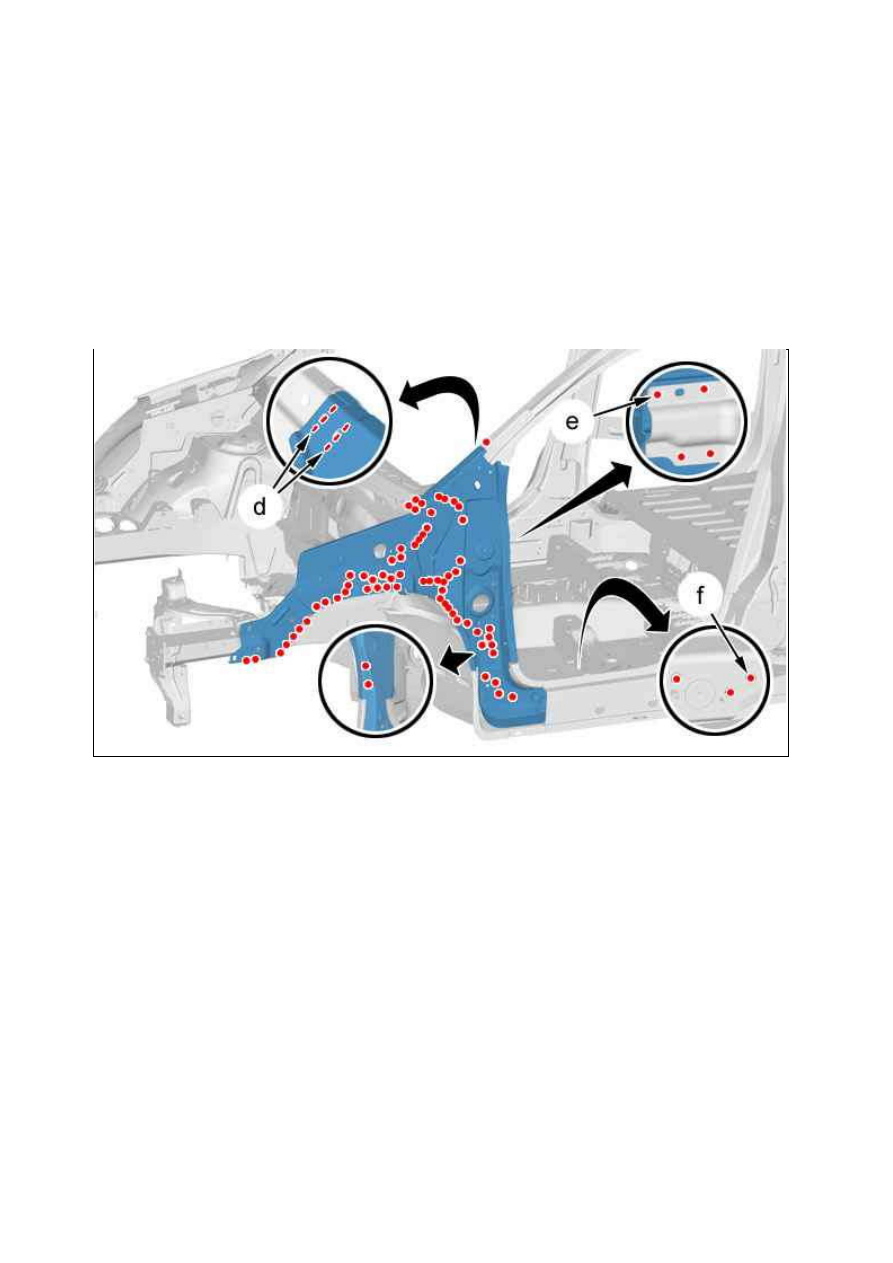

10. Сварка

Сварка швом по технологии MIG ( в "d").
Сварить по отверстиям в среде защитного газа MAG ( в "e", "f").
Приварить точками сварки.

11. Герметичность ­ защита

Рисунок : C4AM0NYD
