3. Дополнительные операции

Отсоединить аккумуляторную батарею .

ВНИМ АНИЕ :  Снять  или  защитить  расположенные  в  зоне  ремонта  элементы,  которые  могут  быть
повреждены температурой или пылью.

Отделите жгуты проводов.
Замените.

Передний элемент усиления со стороны салона

.

4. Локализация : Накладка переднего крыла

5. Идентификация : Накладка переднего крыла

5.1. Идентификация

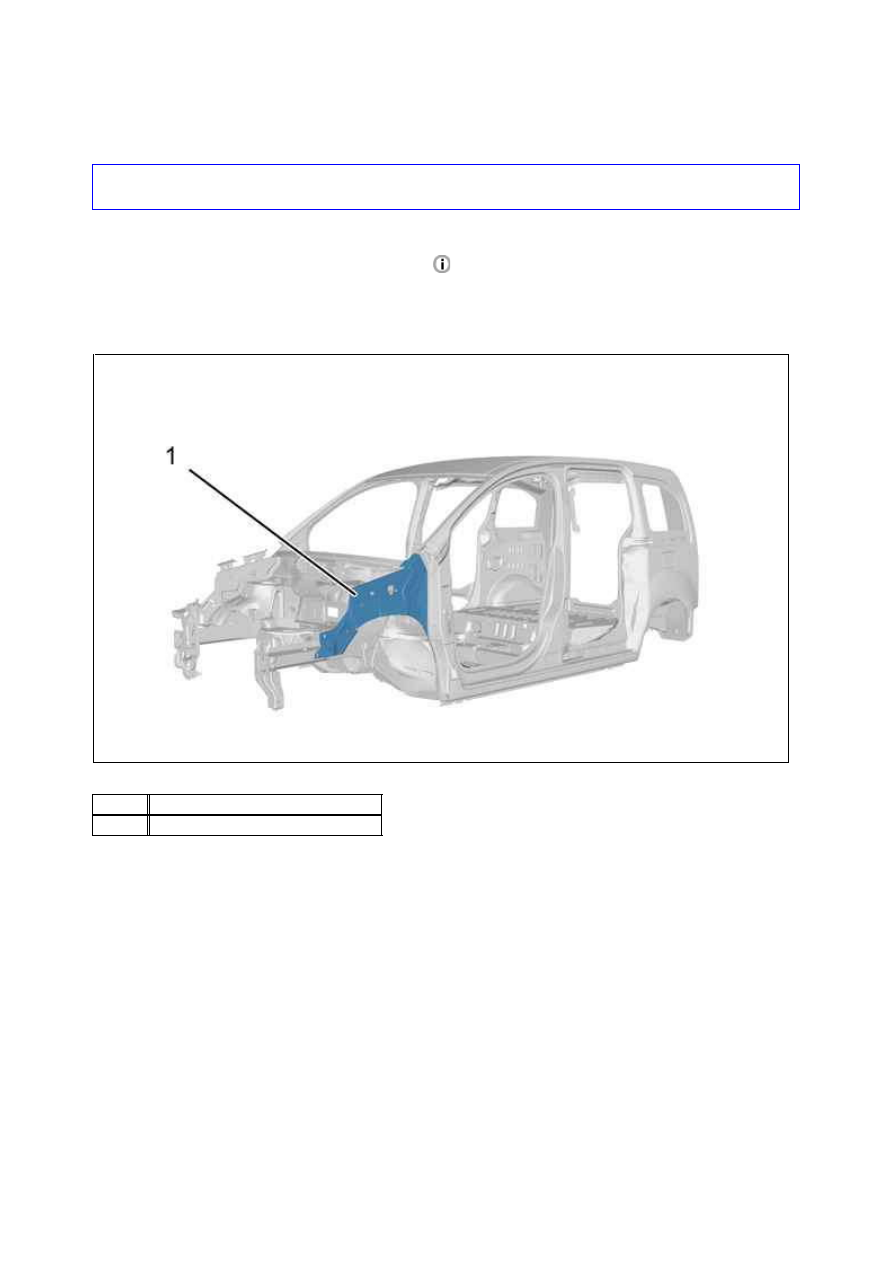

Рисунок : C4EM0A6D

М етка  Обозначение
(1)

Накладка переднего крыла в сборе

5.2. Идентификация деталей, примыкающих к запчасти

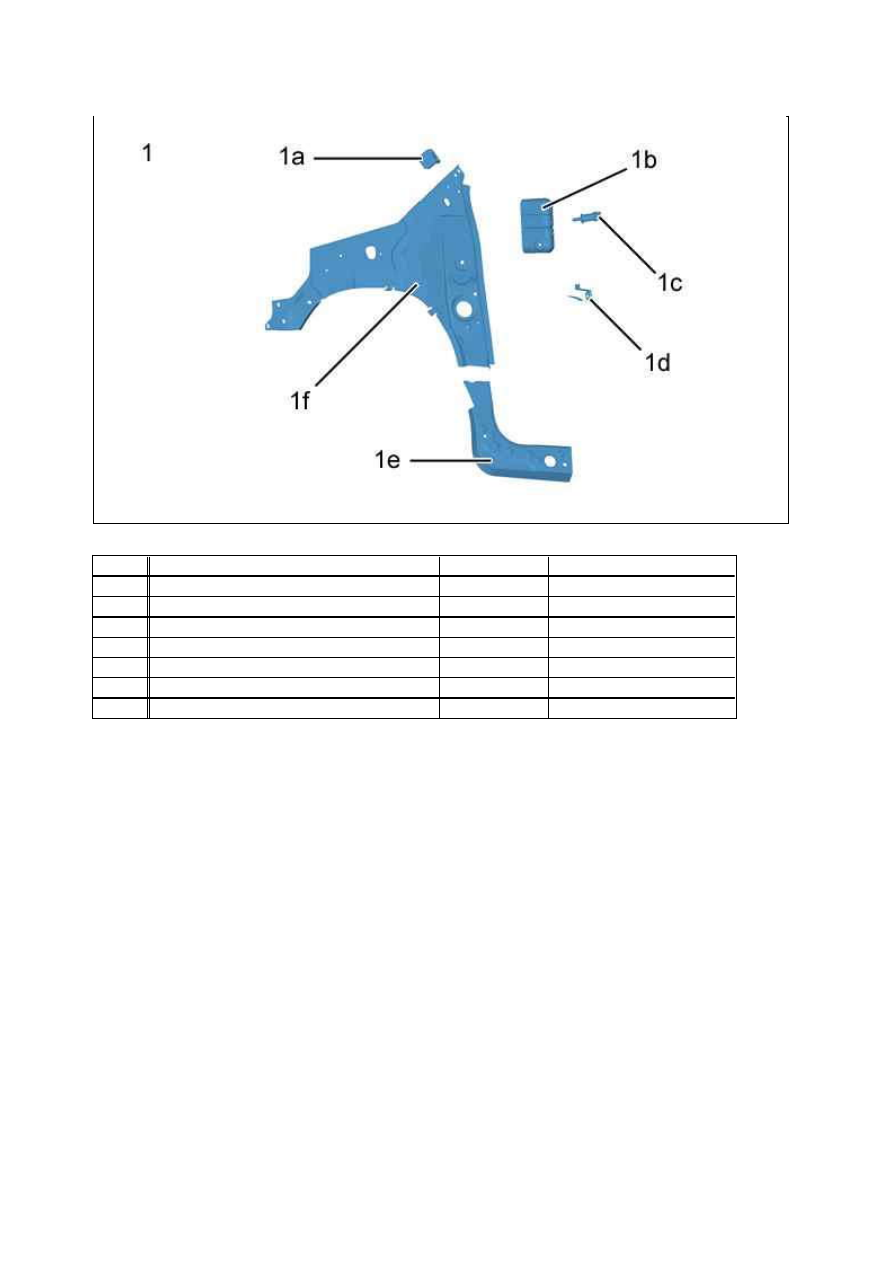

Рисунок : C4AM0P4D

М етка  Обозначение

Толщина (мм)   Характер/классификация

(1)

Накладка переднего крыла в сборе

­

­

(1a)

Кронштейн стеклоочистителя

1,47

Мягкая сталь

(1b)

Боковой кронштейн приборной панели

2,44

Мягкая сталь

(1c)

Верхняя распорная втулка передней стойки  NC

NC

(1d)

Лапки крепления BSI

1,17

Мягкая сталь

(1e)

Нижняя накладка переднй стойки

1,95

HLE

(1f)

Накладка переднего крыла

1,17

HLE

6. Подготовка запасной части

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

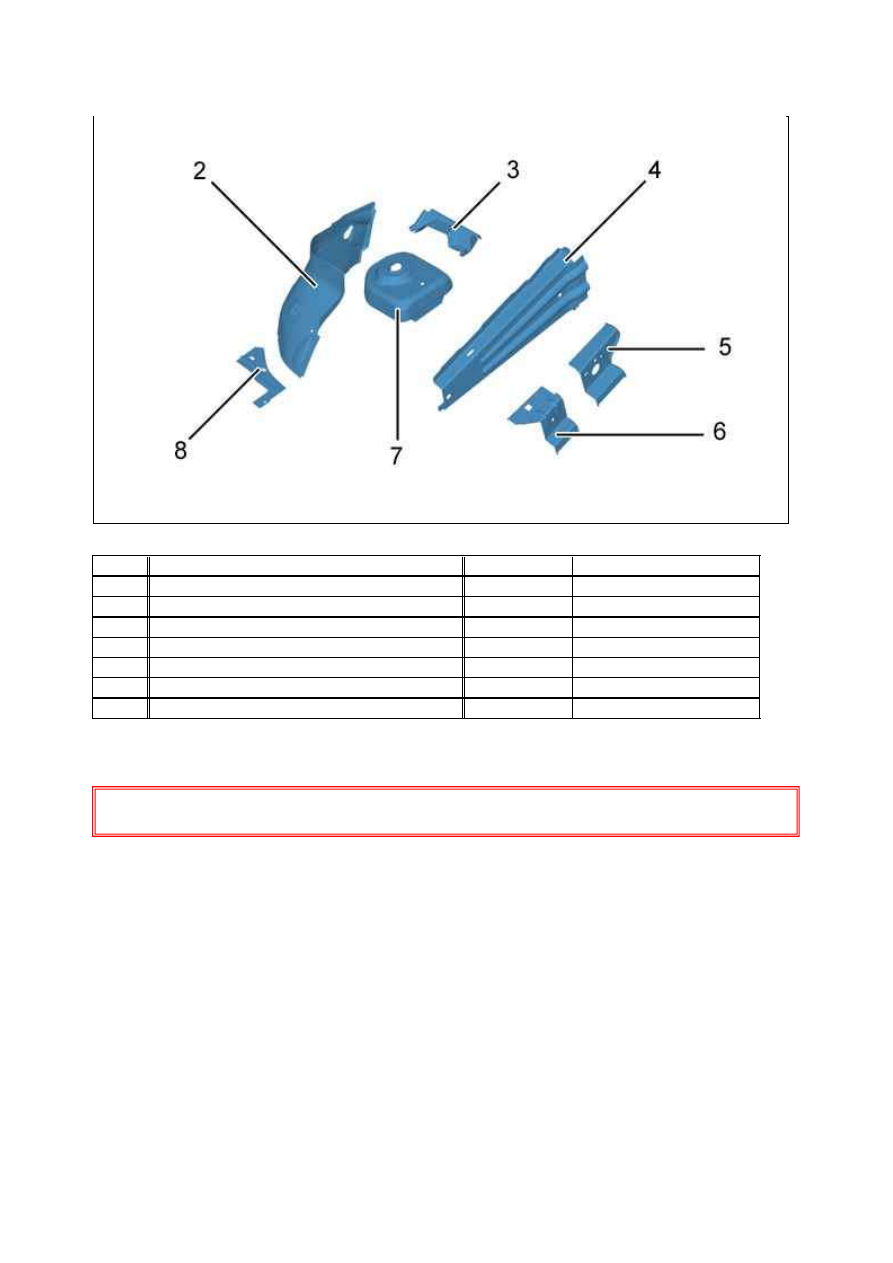

Рисунок : C4AM0P5D

М етка  Обозначение

Толщина (мм)   Характер/классификация

(2)

Арка переднего колеса

1,17

Мягкая сталь

(3)

Косынка

1,17

HLE

(4)

Передний элемент усиления со стороны салона  1,47

HLE

(5)

Задняя верхняя опора переднего крыла

1,47

Мягкая сталь

(6)

Верхняя опора переднего крыла

1,47

Мягкая сталь

(7)

Опора передней подвески

2,50

HLE

(8)

Передняя часть арки колеса

1,17

Мягкая сталь

"E" = 21 ± 2 mm.

ПРИМ ЕЧАНИЕ : Использовать середину выреза "b" в качестве ориентира.

Разметить линию разреза (в "a"), соблюдая размер "E", (в "b") и выполнить разрез.

ПРИМ ЕЧАНИЕ :  Размер  "E"  приводится  для  справки  и  может  изменяться  в  зависимости  от  условий
частичной замены внутренней панели переднего крыла.

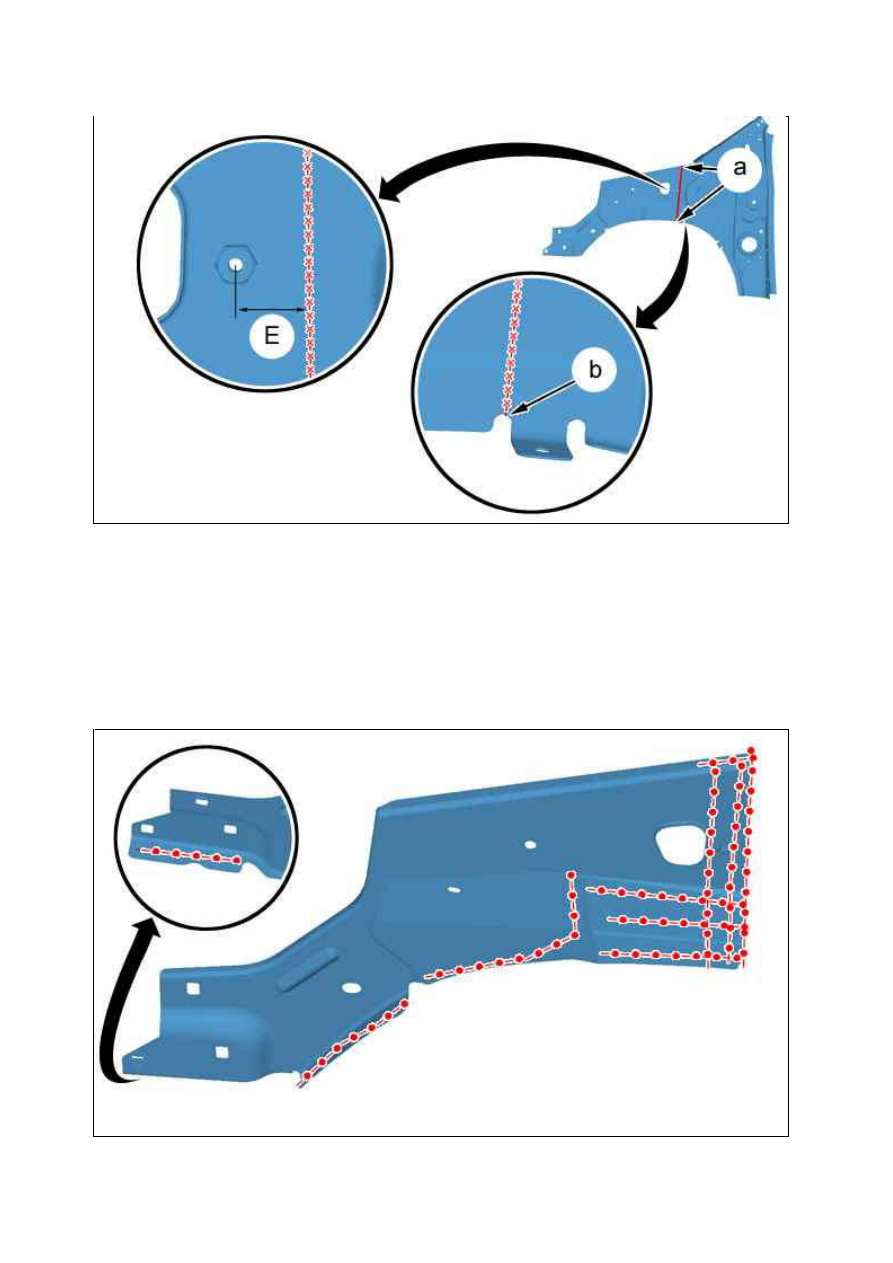

Рисунок : C4AM0P6D

Рисунок : C4AM0P7D
