Peugeot Partner (B9). Руководство - часть 249

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

9. Подгонка

Установить косынку сверху.
Установить элементы, обеспечивающие подгонку.
Проверить прилегание с накладкой переднего крыла и колесной аркой в сборе.
Удерживать элемент на месте.

10. Сварка

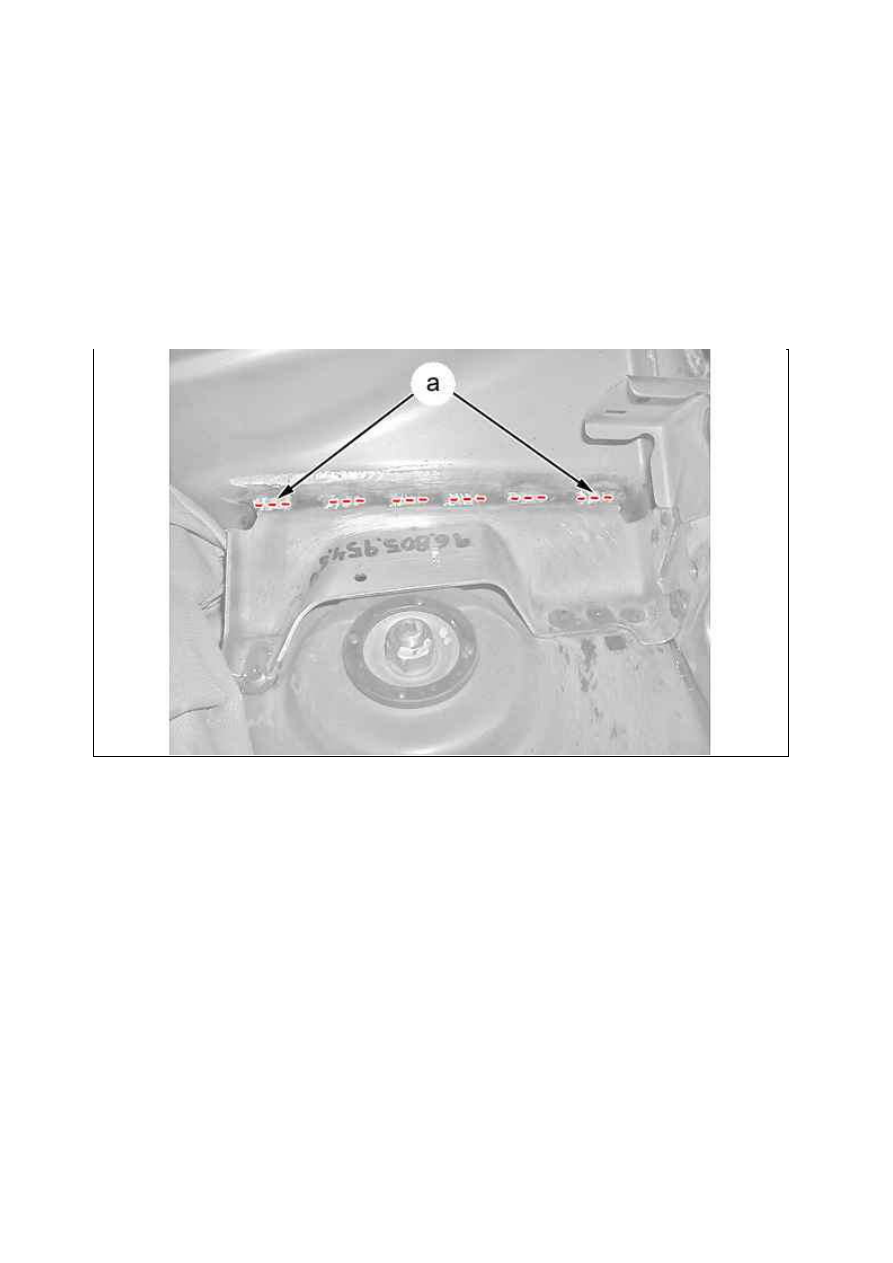

Сварка швом по технологии MIG (в "a").

Рисунок : C4AM0TSD

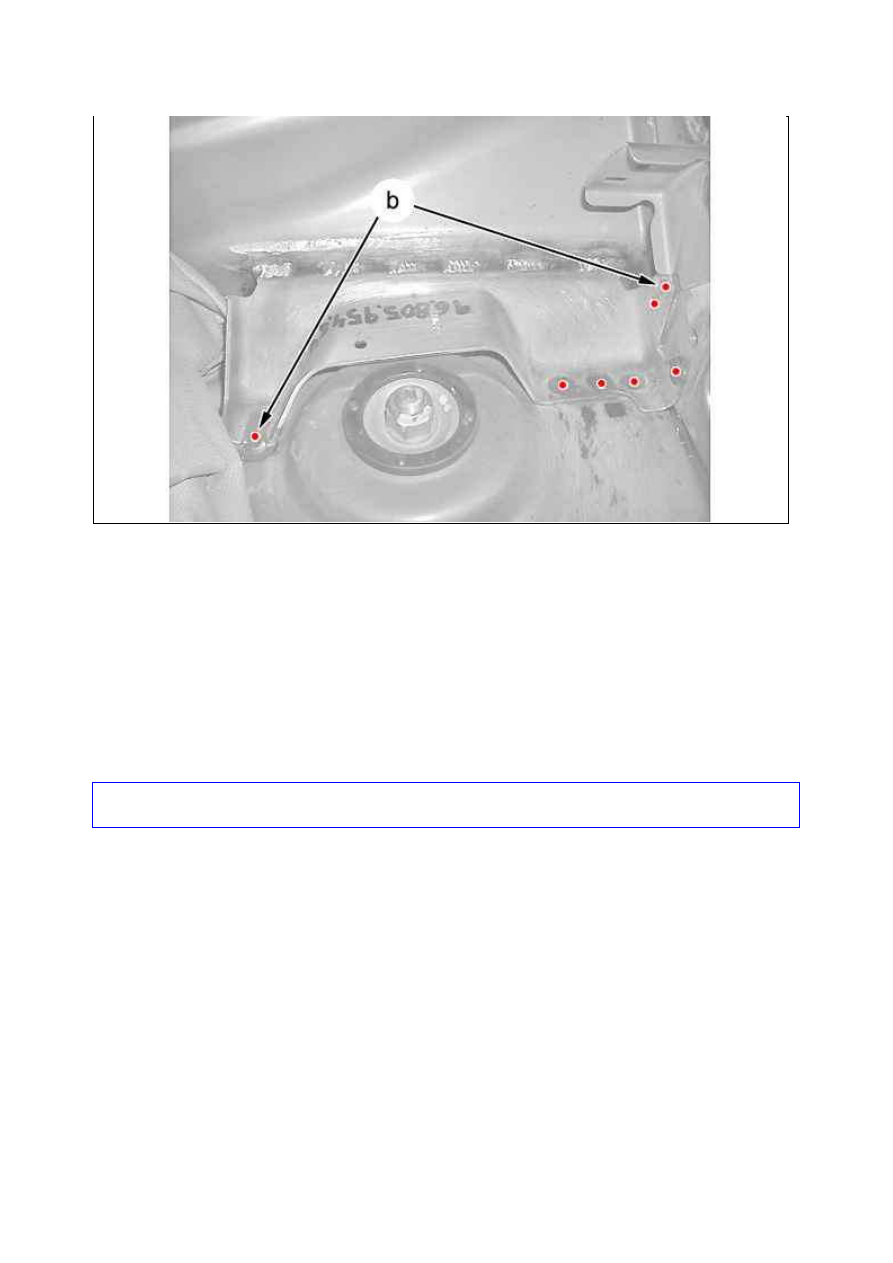

Сварить по отверстиям в среде защитного газа MAG (в "b").
Зашлифовать точки сварки MAG.

11. Герметичность ­ защита

Нанести слой фосфатной грунтовки на зачищенные зоны.

12. Дополнительные операции

Снимите электропроводку и съёмные элементы.

13. Повторная инициализация

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Рисунок : C4AM0TTD

ЗАМ ЕНА : НАК ЛАДК А ПЕРЕДНЕГО К РЫЛА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

1. Информация

Типы сварных швов, используемых при сварке данного элемента электрической дугой.
Сварка методом MAG путем нанесения металла (сталь) в среде активного газа.
Обозначение сталей с высоким пределом упругости, используемое в этом документе.
HLE : Сталь с высоким пределом упругости.

2. Рекомендуемое оборудование

Производите операцию с использованием одной из следующих систем :



Электронная измерительная система



Механическая измерительная система



Специфическая головка MZ (Специальный инструмент)



Контрольный шаблон

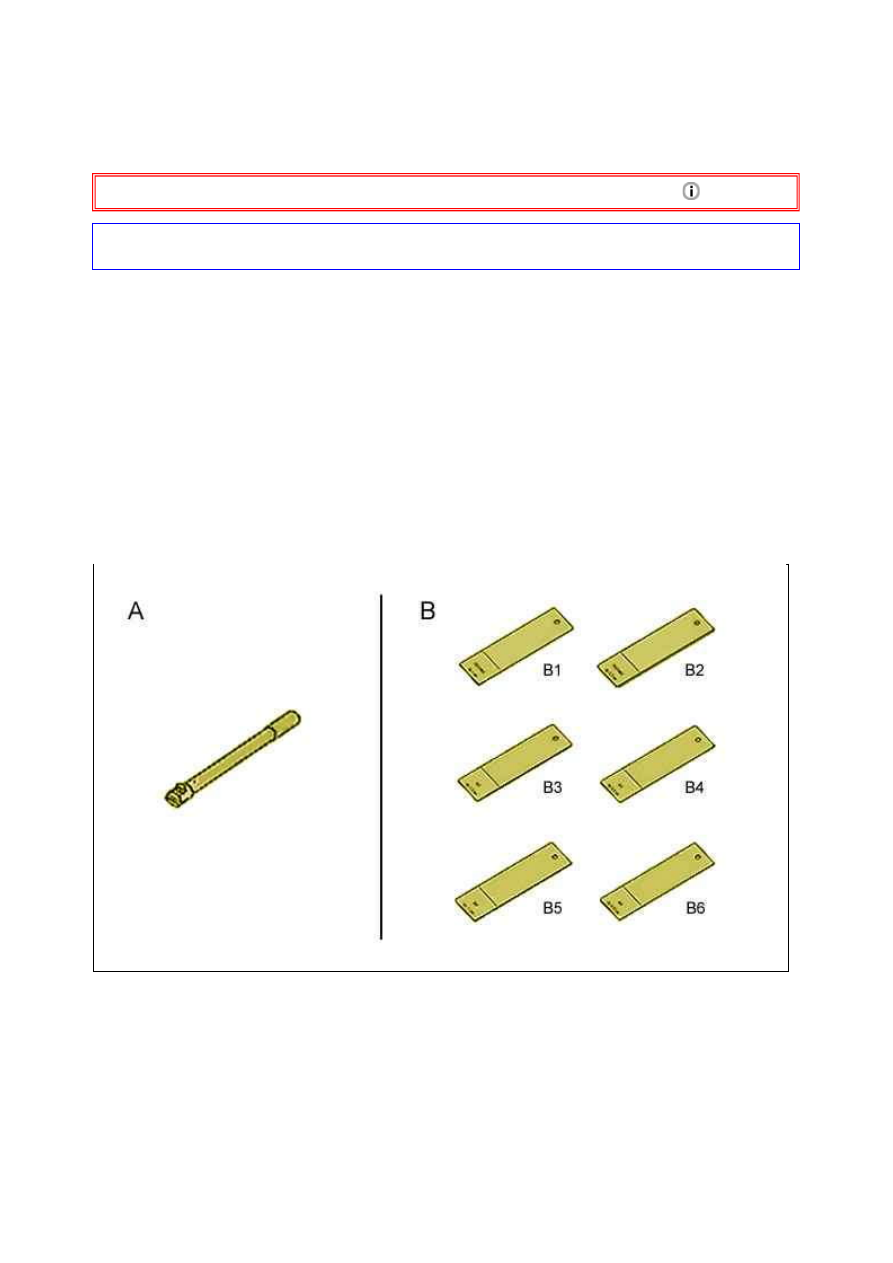

"A" Оборудование для проверки качества точек электрической сварки (­).1366­ZZ.
"B" Ш аблон для проверки качества точек электрической сварки (­).1366­B.

Рисунок : E5AP35MD

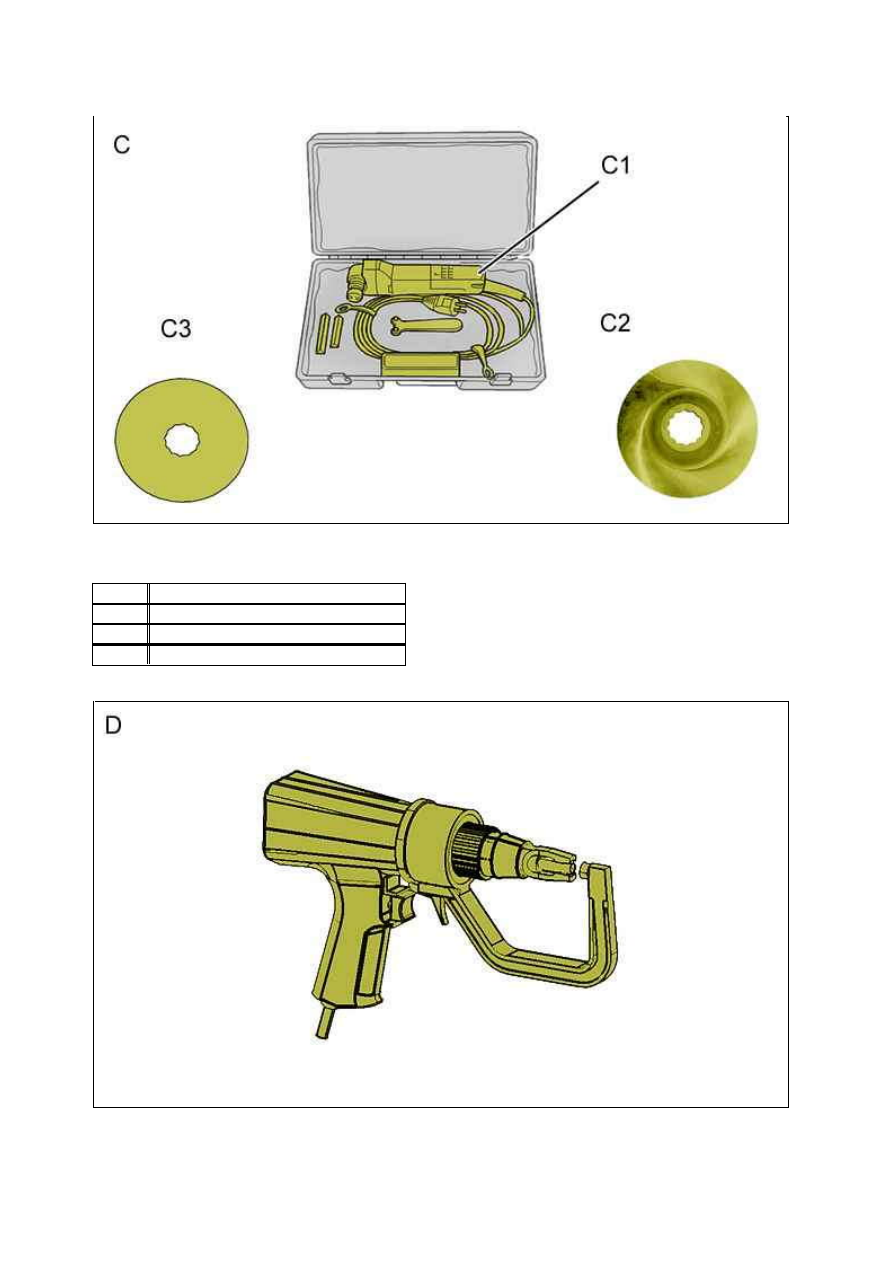

"C" : Комплект электрического резака FEIN.

"D" : S­образная дрель для высверливания сварных точек.

Рисунок : E5AM0EPD

М етка  Обозначение
" C1 "   Электрический нож

" C2 "   Диск пилы FEIN со съемной ступицей
" C3 "   Лезвие n°103

Рисунок : E5AM0HED
