Peugeot Partner (B9). Руководство - часть 247

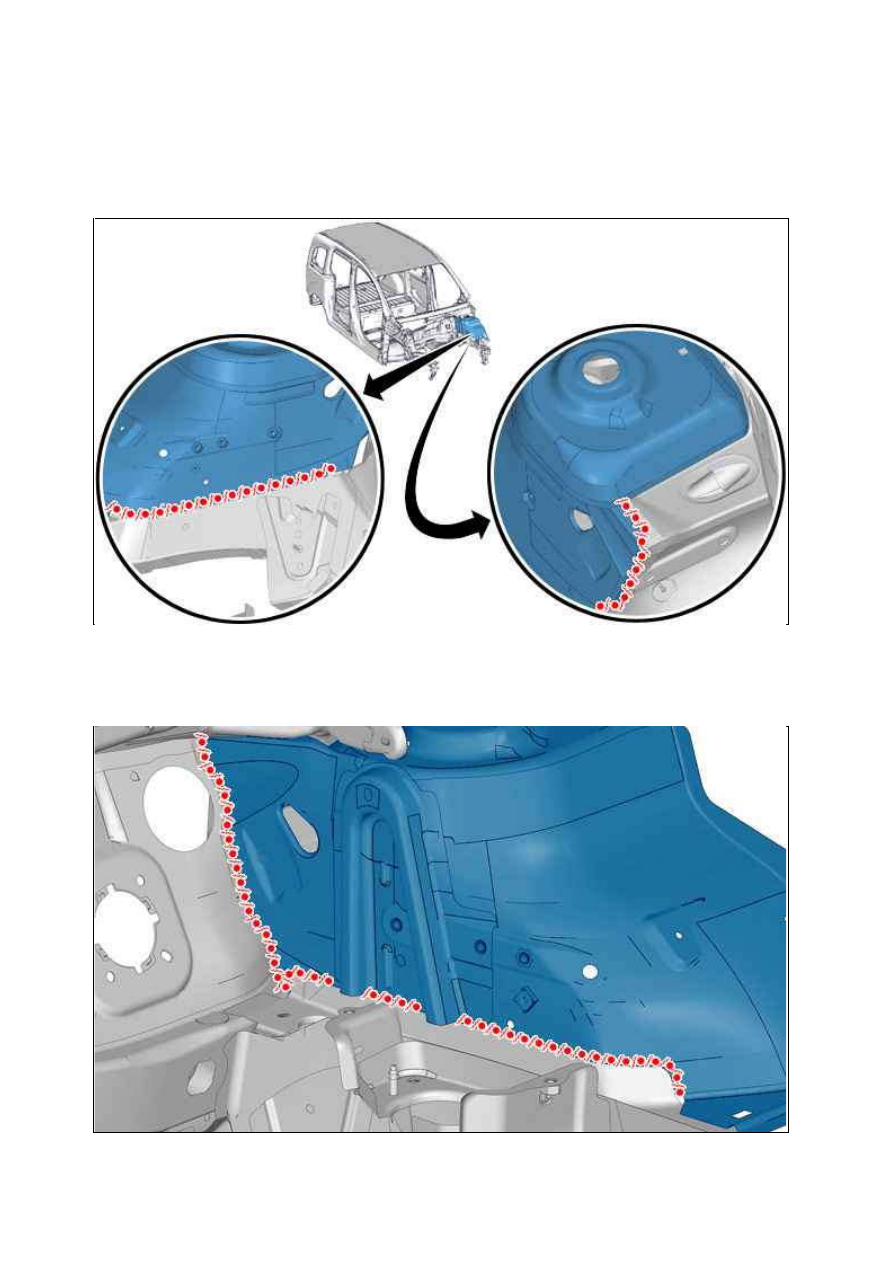

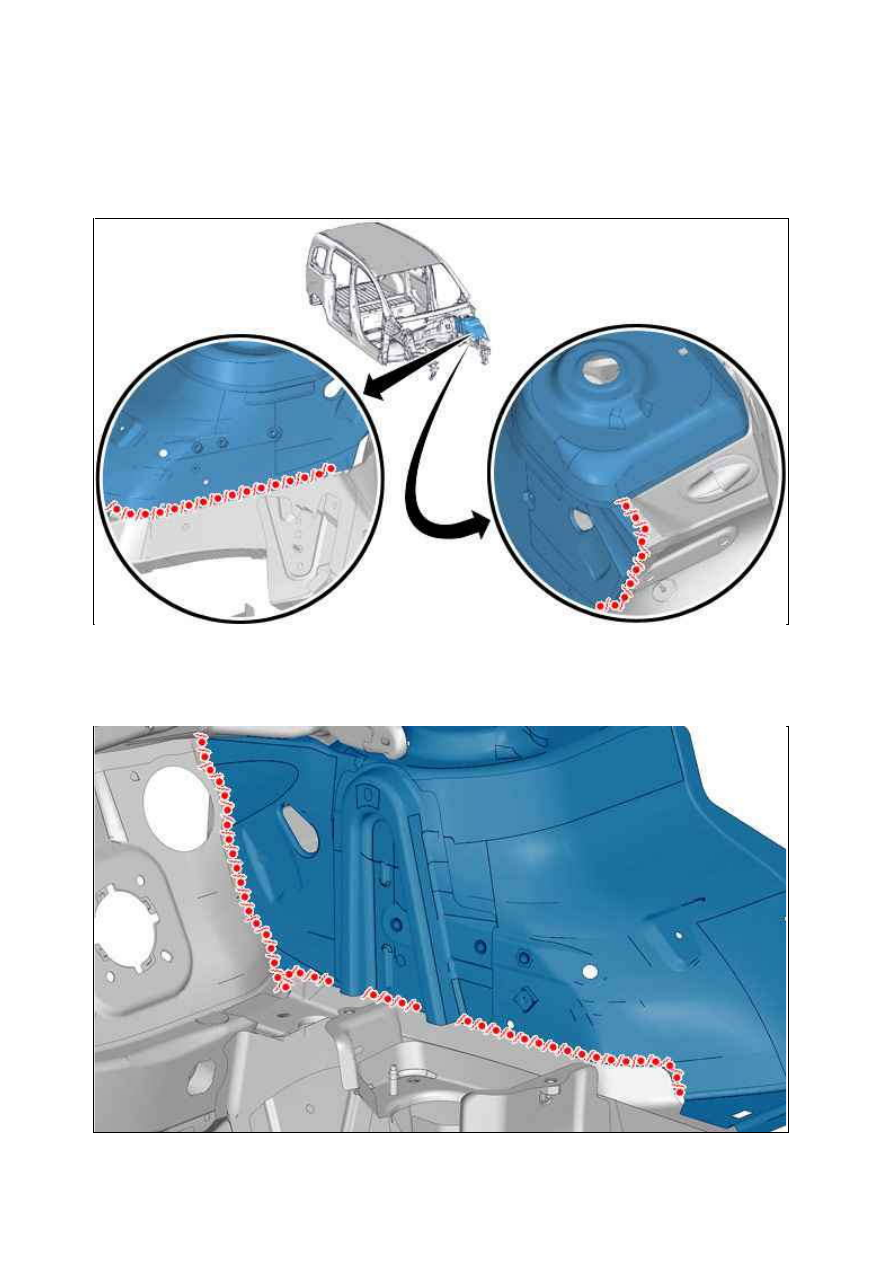

Приварить точками сварки.

11. Герметичность ­ защита

Нанести слой фосфатной грунтовки на зачищенные зоны.
Нанести герметик ( индекс "A1").

Рисунок : C4CM0U4D

Рисунок : C4AM0PWD

Рисунок : C4CM0U6D

Нанести слой фосфатной грунтовки на зачищенные зоны.
Нанести герметик ( индекс "A1").

Нанести антигравийное покрытие категории "C4"

 .

Окраска, затем распыливание в полости состава с индексом С5 в зоне ремонта.

12. Дополнительные операции

Снимите электропроводку и съёмные элементы.

13. Повторная инициализация

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

ЗАМ ЕНА : К ОСЫНК А

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

1. Информация

Типы сварных швов, используемых при сварке данного элемента электрической дугой :



Сварка­пайка методом VIG с нанесением металла (медь­алюминий) в среде инертного газа



Сварка методом MAG путем нанесения металла (сталь) в среде активного газа

Обозначение сталей с высоким пределом упругости, используемое в этом документе.
HLE : Сталь с высоким пределом упругости.

2. Рекомендуемое оборудование

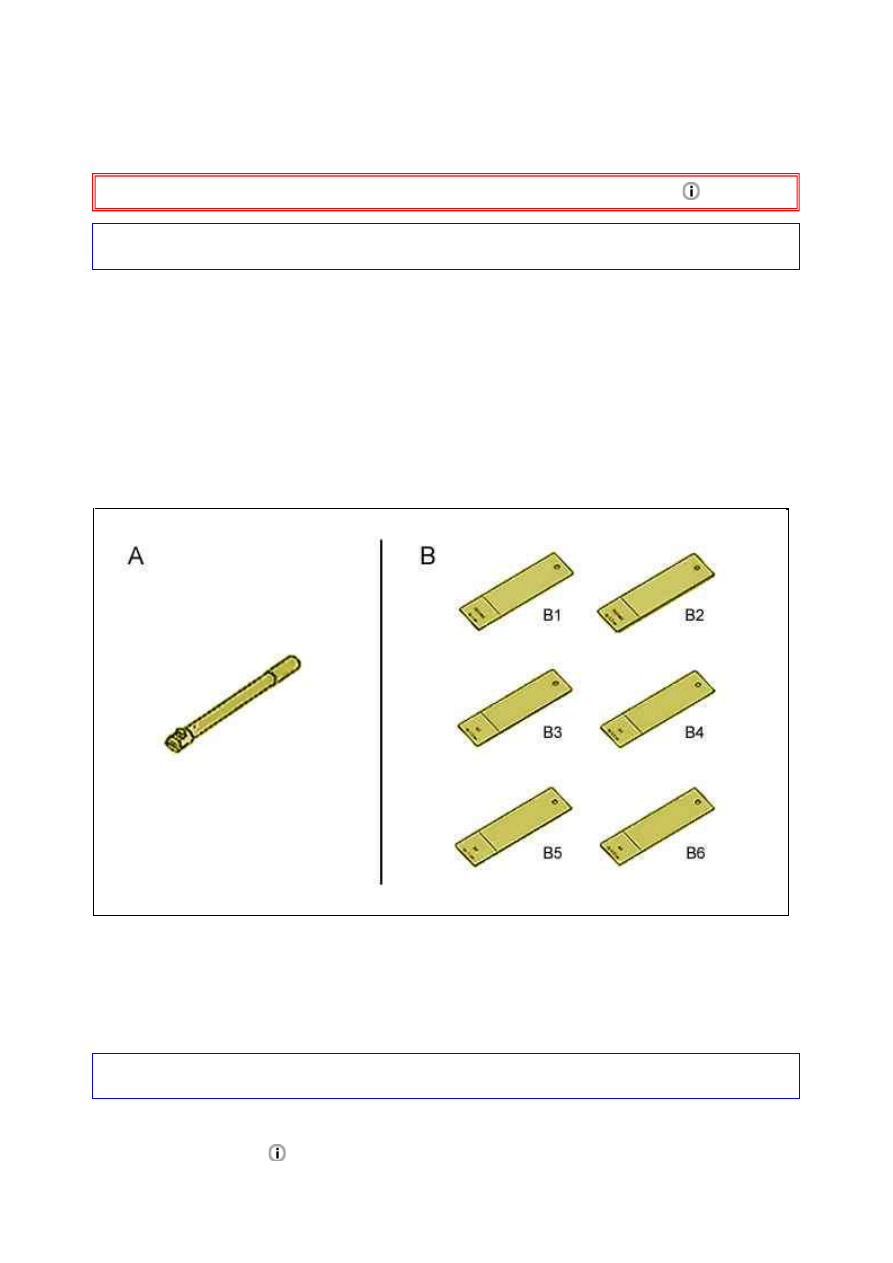

"A" Оборудование для проверки качества точек электрической сварки (­).1366­ZZ.
"B" Ш аблон для проверки качества точек электрической сварки (­).1366­B.

3. Дополнительные операции

Отсоединить аккумуляторную батарею .

ВНИМ АНИЕ :  Снять  или  защитить  расположенные  в  зоне  ремонта  элементы,  которые  могут  быть
повреждены температурой или пылью.

Отделите жгуты проводов.
Замените :



Лонжерон в сборе

Рисунок : E5AP35MD



или



Арку переднего колеса в сборе

4. Локализация : Запасная часть

5. Идентификация запасной части

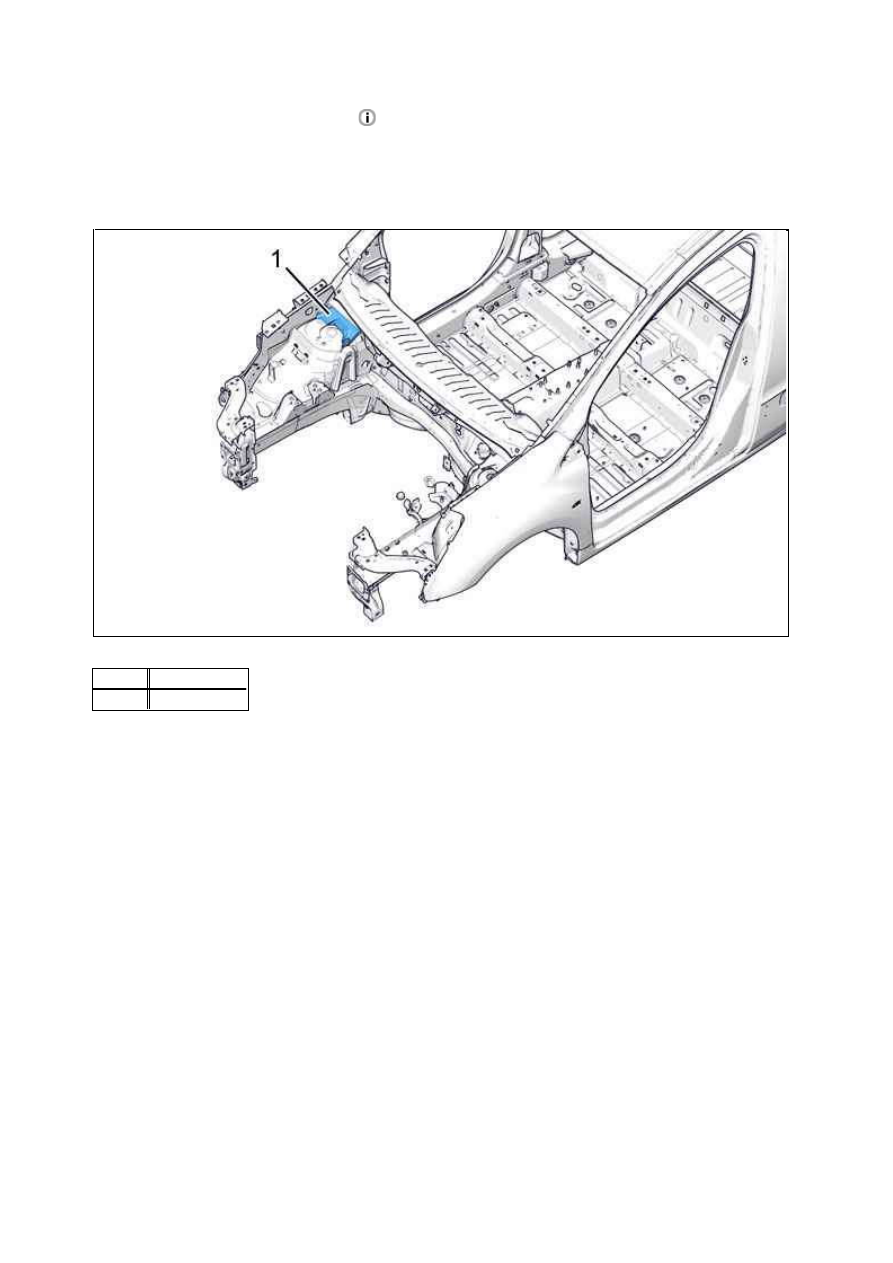

Рисунок : C4AM0TLD

М етка  Обозначение
(1)

Косынка
