Peugeot Partner (B9). Руководство - часть 245

ПРИМ ЕЧАНИЕ : В зависимости от комплектации.

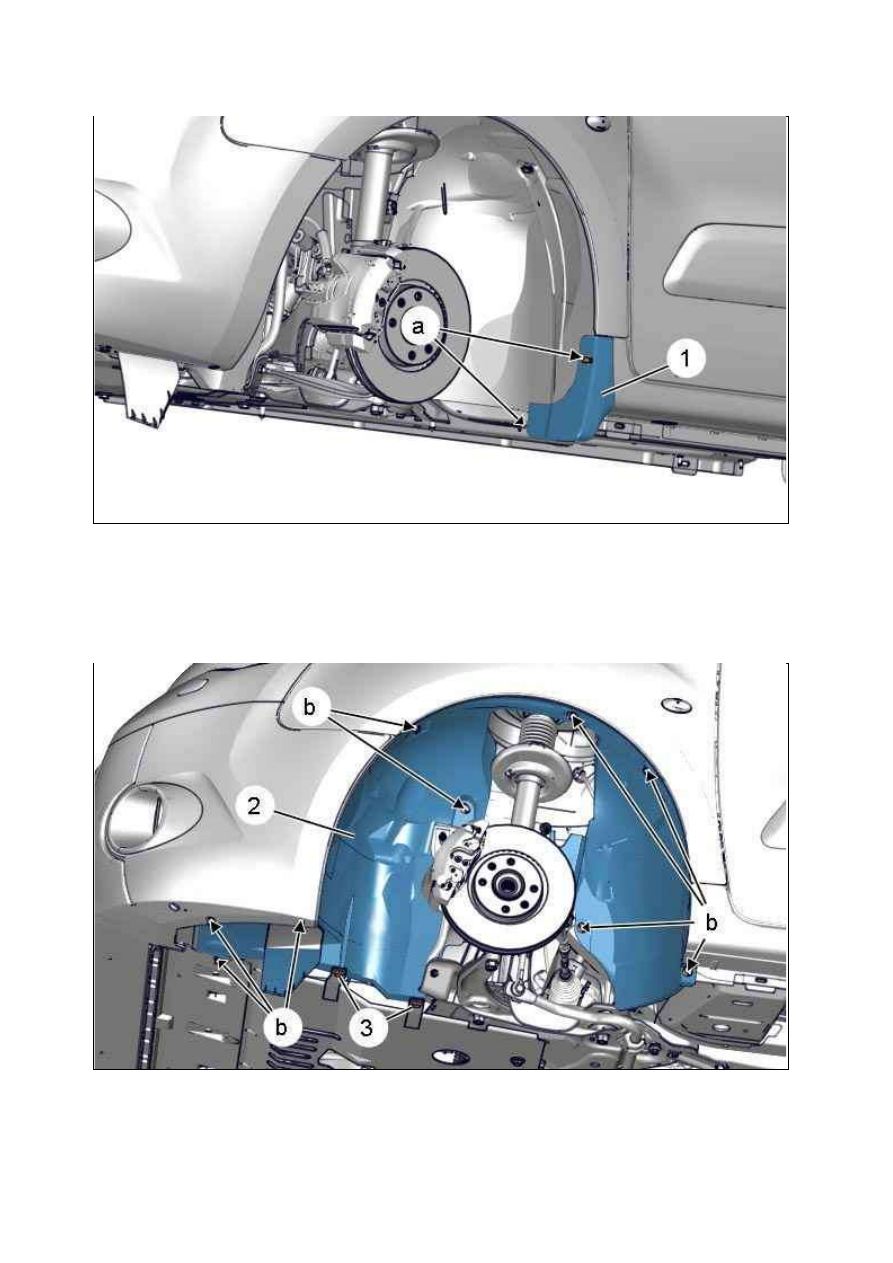

Отсоедините фиксаторы ( в "a") ; С помощью приспособления [1].
Снять декоративную накладку (1).

Отсоедините фиксаторы ( в "b") ; С помощью приспособления [1].
Снимите :



болтов (3)



Передний подкрылок (2)

Рисунок : C4CM1RRD

Рисунок : C4CM1RSD

3. У становка

ОБЯЗАТЕЛЬНО : Заменить поврежденные фиксаторы.

Установите :



Передний подкрылок (2)



болтов (3) ; Затяните моментом 1,8 ± 0,4 дН.м



фиксаторов ( в "b")



Декоративный элемент (1)



фиксаторов ( в "a")



Колесо

Опустите автомобиль на землю.
Затянуть колесные болты :



Алюминиевый колесный диск : Затяжка моментом 9 ± 9 2 дН.м



Стальной штампованный колесный диск : Затяжка моментом 10 ± 10 2 дН.м

ЗАМ ЕНА : АРК А ПЕРЕДНЕГО К ОЛЕСА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

1. Информация

Типы сварных швов, используемых при сварке данного элемента электрической дугой.
Сварка методом MAG путем нанесения металла (сталь) в среде активного газа.
Обозначение сталей с высоким пределом упругости, используемое в этом документе.
HLE : Сталь с высоким пределом упругости.

2. Рекомендуемое оборудование

Работы производятся с применением одной из следующих измерительных систем :



Электронная измерительная система



Положительная измерительная система



Специфическая головка MZ



Контрольный шаблон

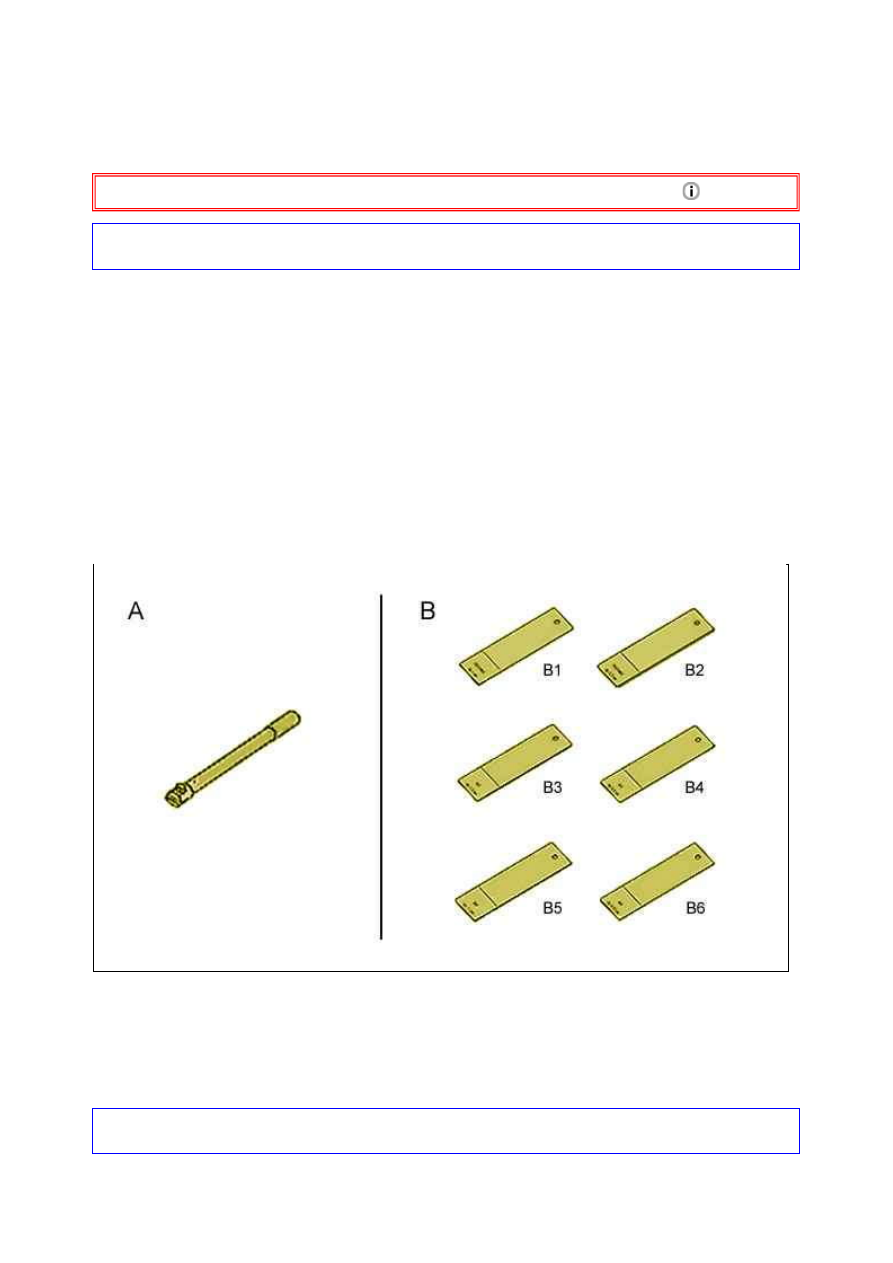

"A" Оборудование для проверки качества точек электрической сварки (­).1366­ZZ.
"B" Ш аблон для проверки качества точек электрической сварки (­).1366­B.

3. Дополнительные операции

Отсоединить аккумуляторную батарею .

ВНИМ АНИЕ : Снять или защитить элементы, расположенные в зоне проведения ремонта, которые могут
быть повреждены повышенной температурой или пылью.

Рисунок : E5AP35MD

Отделите жгуты проводов.
Замените :

Обивку переднего крыла

.

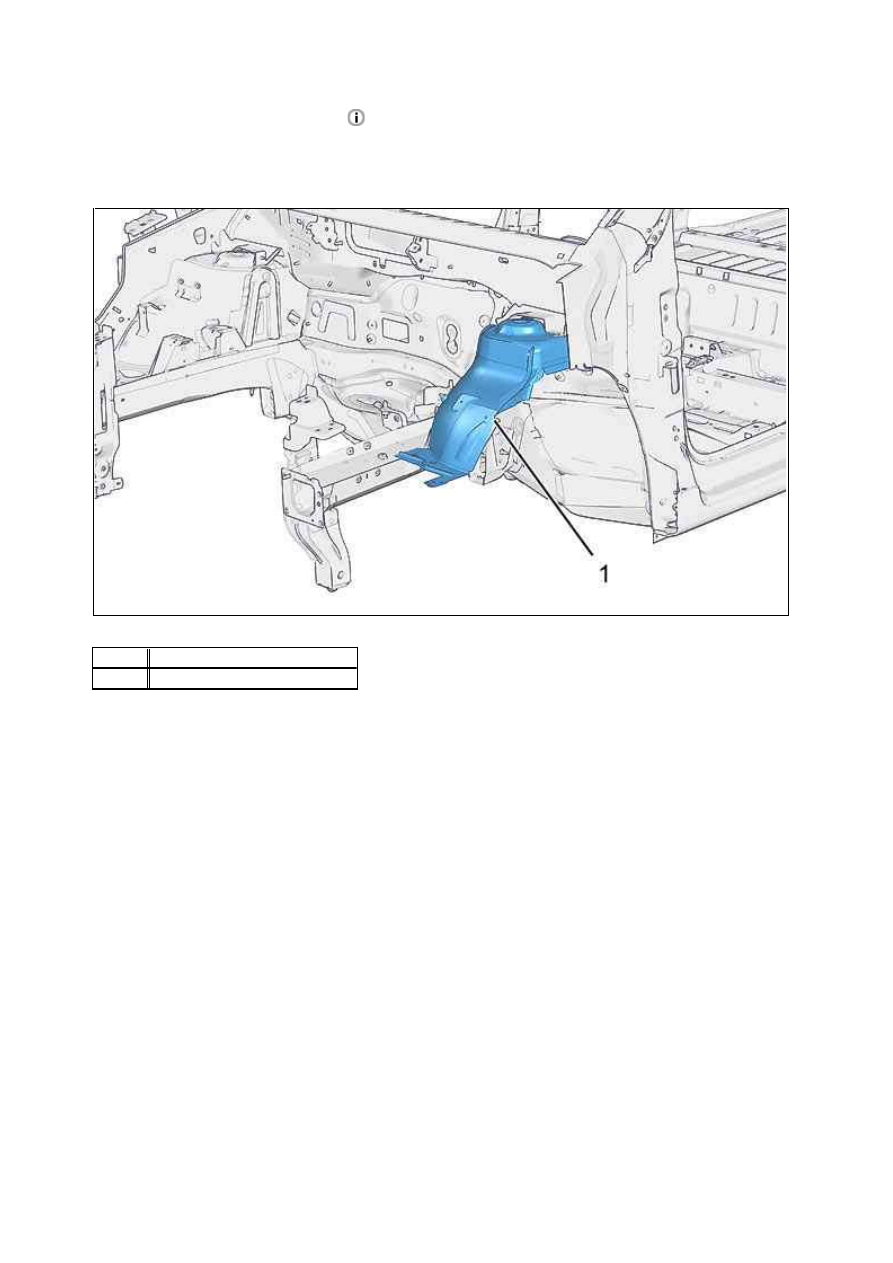

4. Расположение запасной части

5. Идентификация запасной части

Рисунок : C4AM0PSD

М етка  Обозначение
(1)

Арка переднего колеса в сборе
