Peugeot Partner (B9). Руководство - часть 246

6. Подготовка запасной части

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

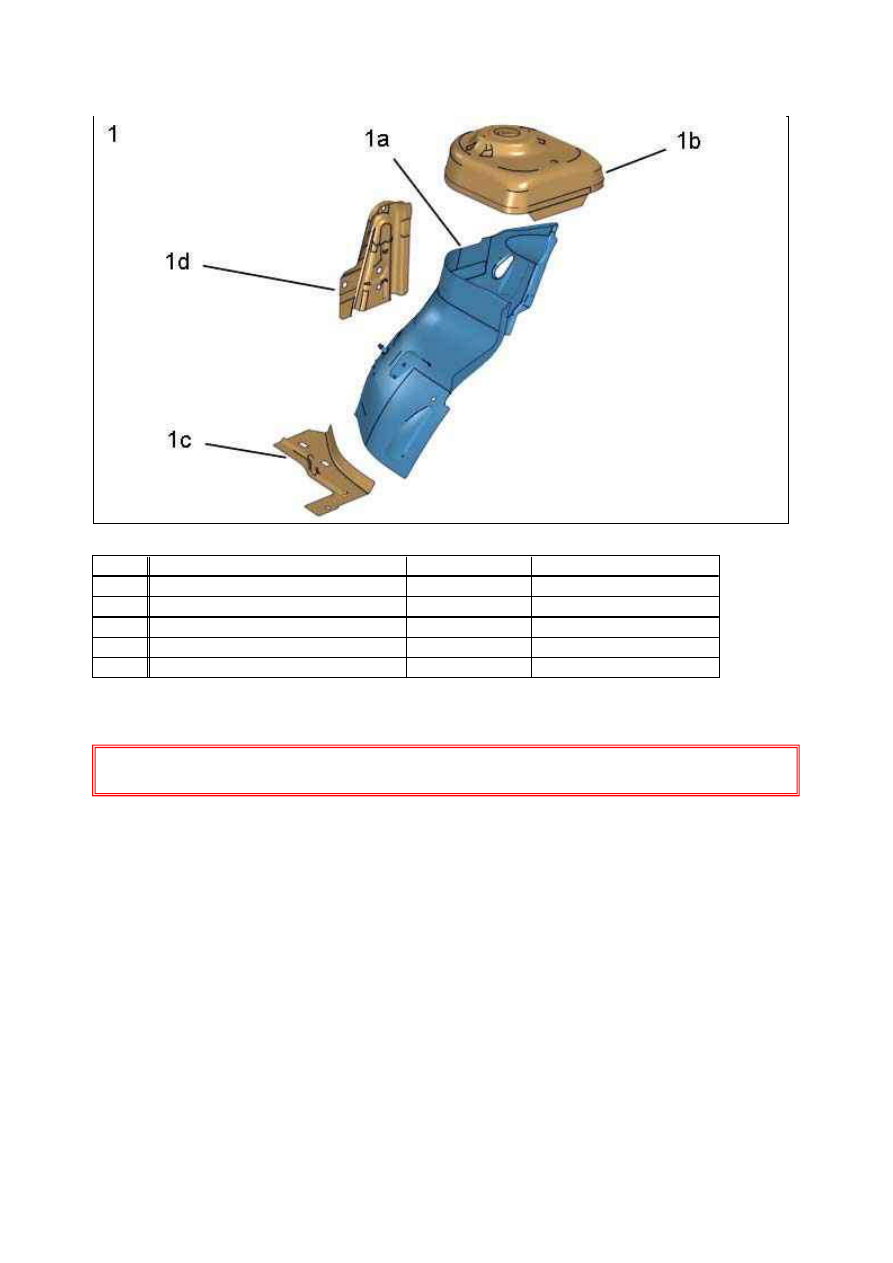

Рисунок : C4AM0PTD

М етка  Обозначение

Толщиной  ( мм)   Характер/классификация

(1)

Арка переднего колеса в сборе

­

­

(1a)

Арка переднего колеса

1,17

Мягкая сталь

(1b)

Опора передней подвески

2,5

HLE

(1c)

Передняя часть арки переднего колеса  1,17

Мягкая сталь

(1d)

Усилителя арки переднего колеса

0,87

Мягкая сталь

Разметить, затем просверлить отверстия Ø 8 мм для последующей сварки методом «точка­пробка».
Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

7. Вырезание

Срезать по точкам .

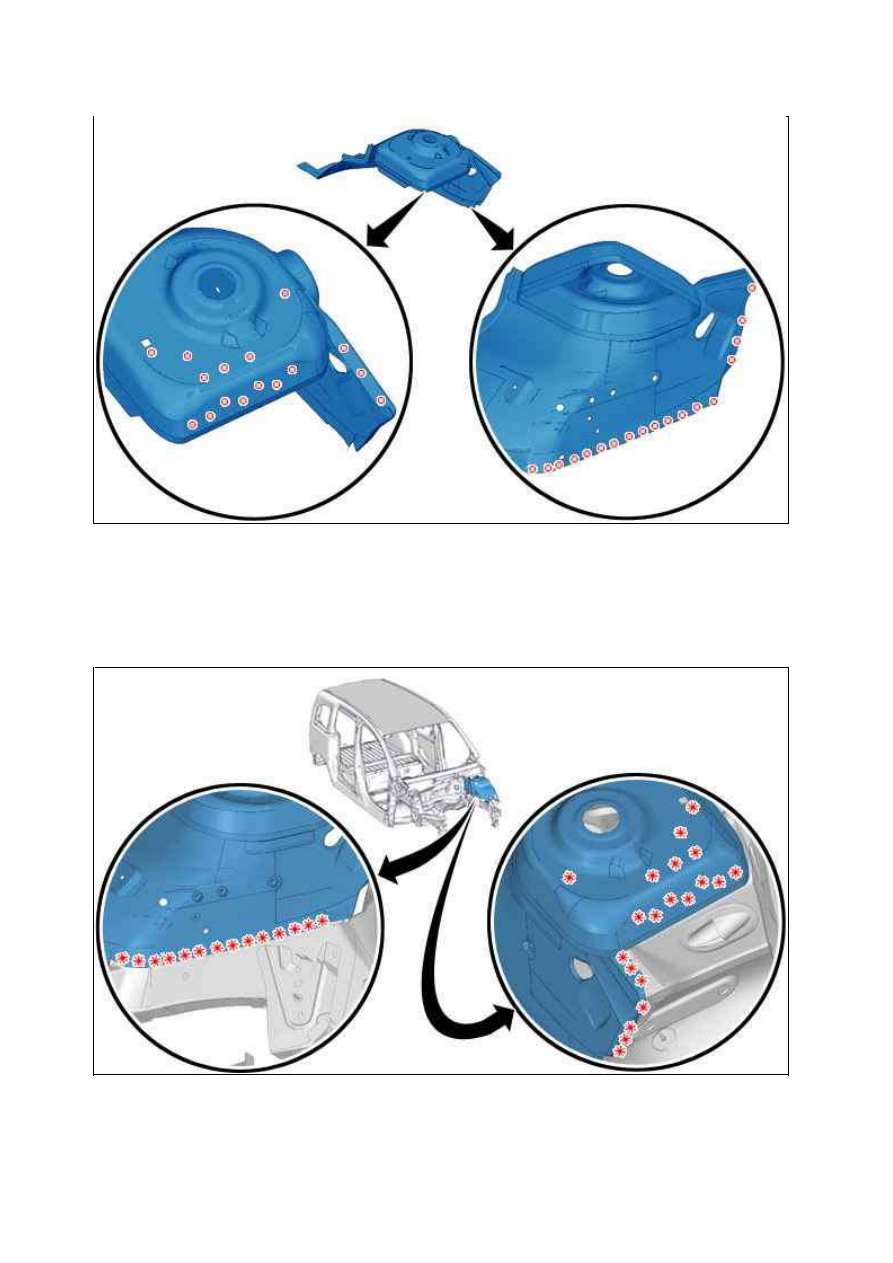

Рисунок : C4CM0TZD

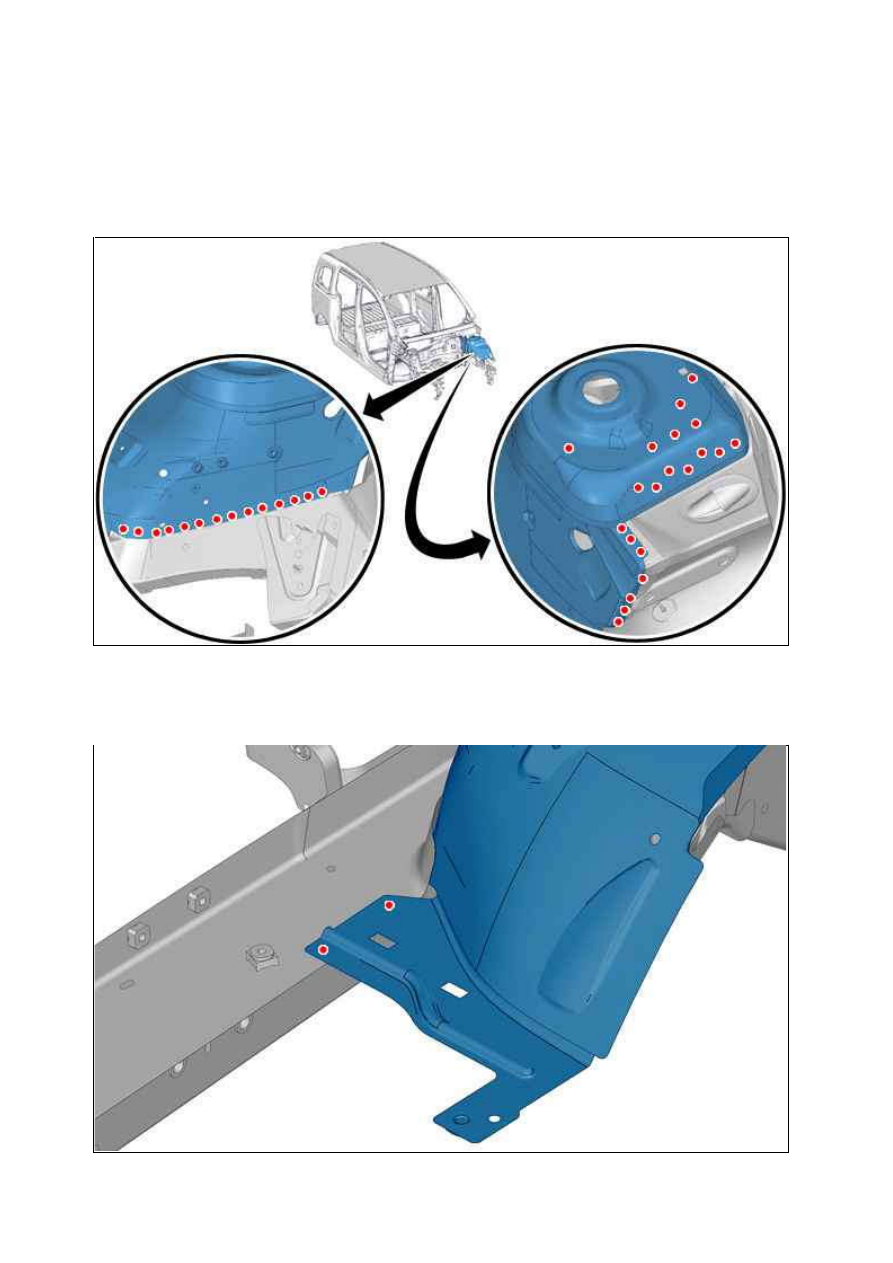

Рисунок : C4AM0PUD

Срезать по точкам .
Снимите переднюю арку колеса .

8. Очистка и подготовка кузова

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

9. Подгонка

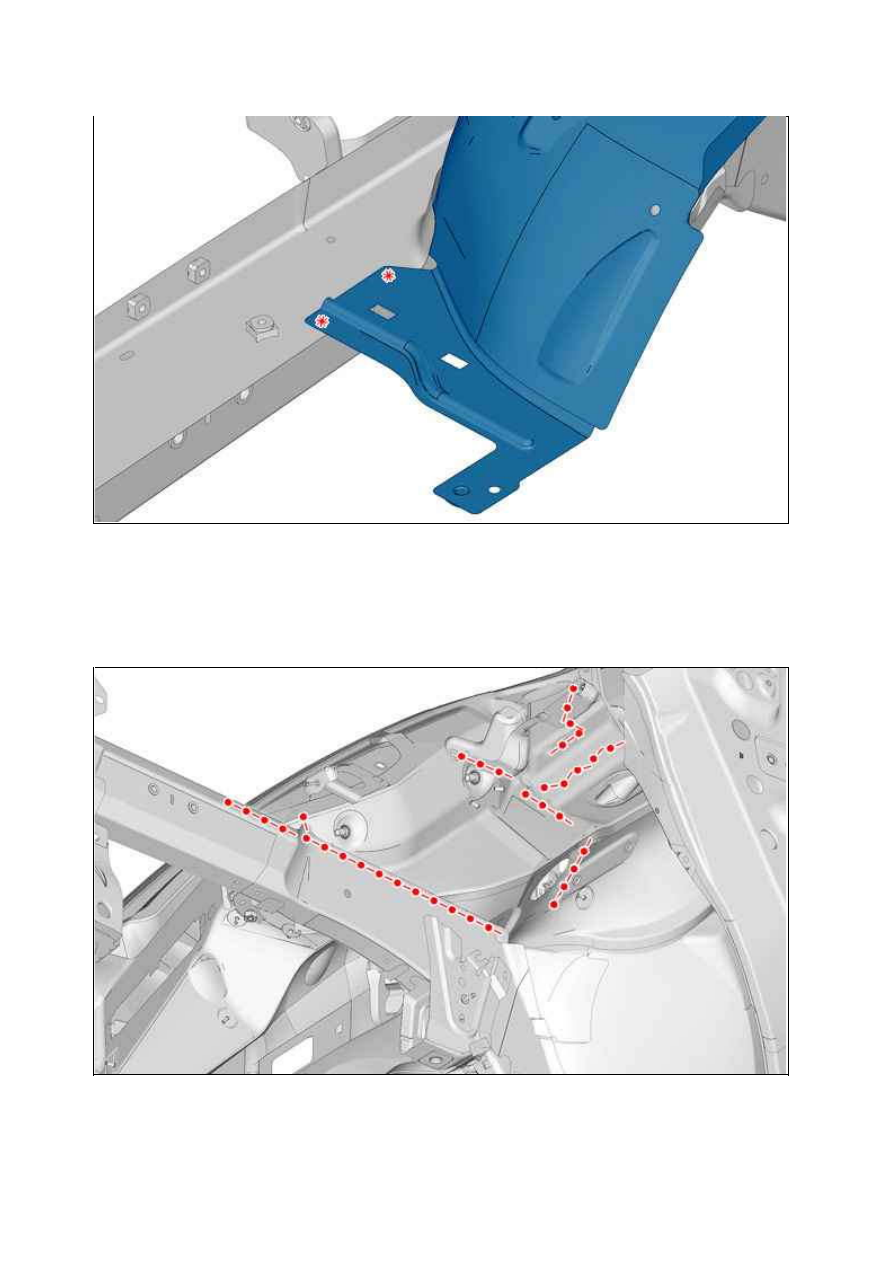

Рисунок : C4CM0U1D

Рисунок : C4CM0U2D

Расположить : Арка переднего колеса .
Установить элементы, обеспечивающие подгонку.
Проверить положение арки переднего колеса на стенде.
Удерживать элемент на месте.

10. Сварка

Сварить по отверстиям в среде защитного газа MAG.
Зашлифовать точки сварки MAG.

Рисунок : C4AM0PVD
