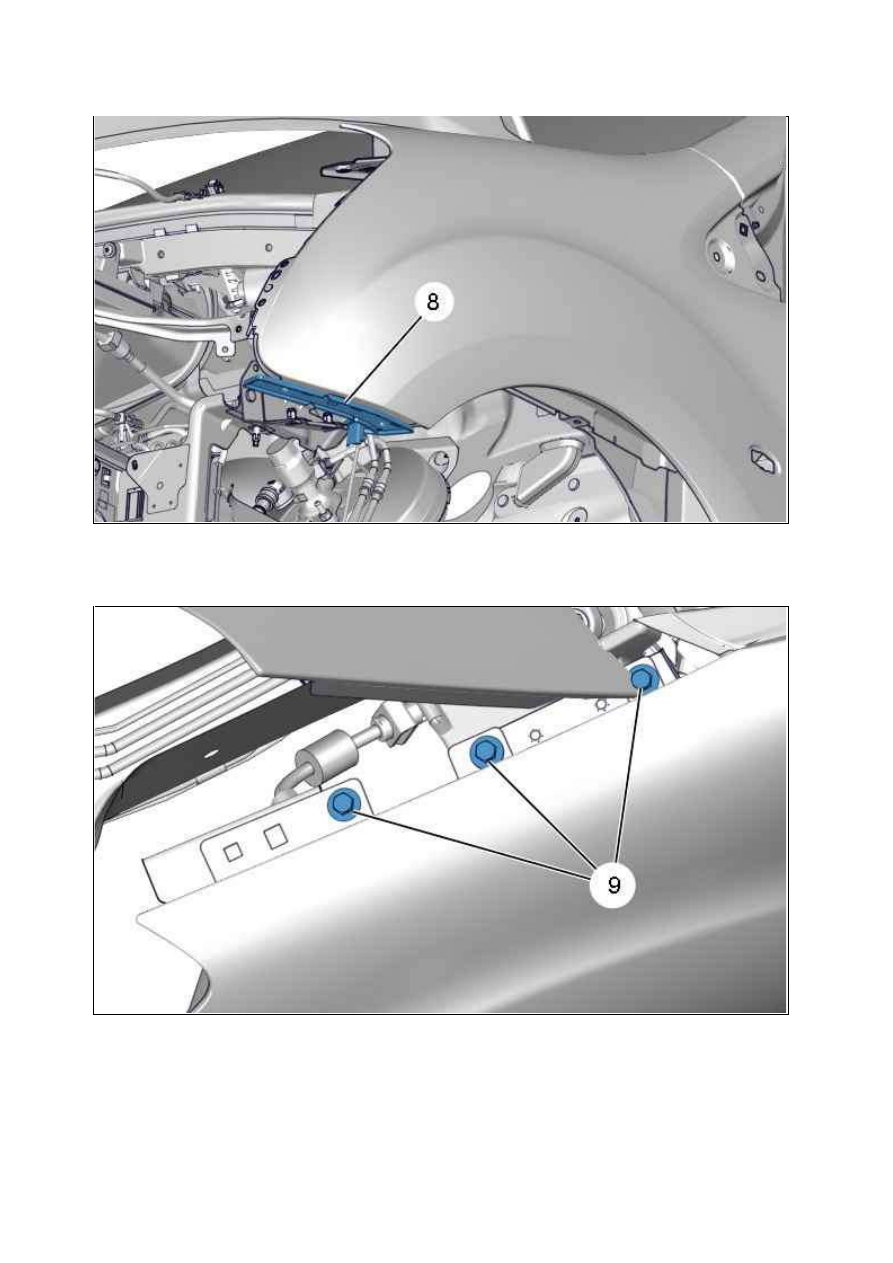

Отсоединить ­ Снимите : Опора (8) (при необходимости).

Отвернуть болты (9).

Рисунок : C4AM0SKD

Рисунок : C4AM0SLD

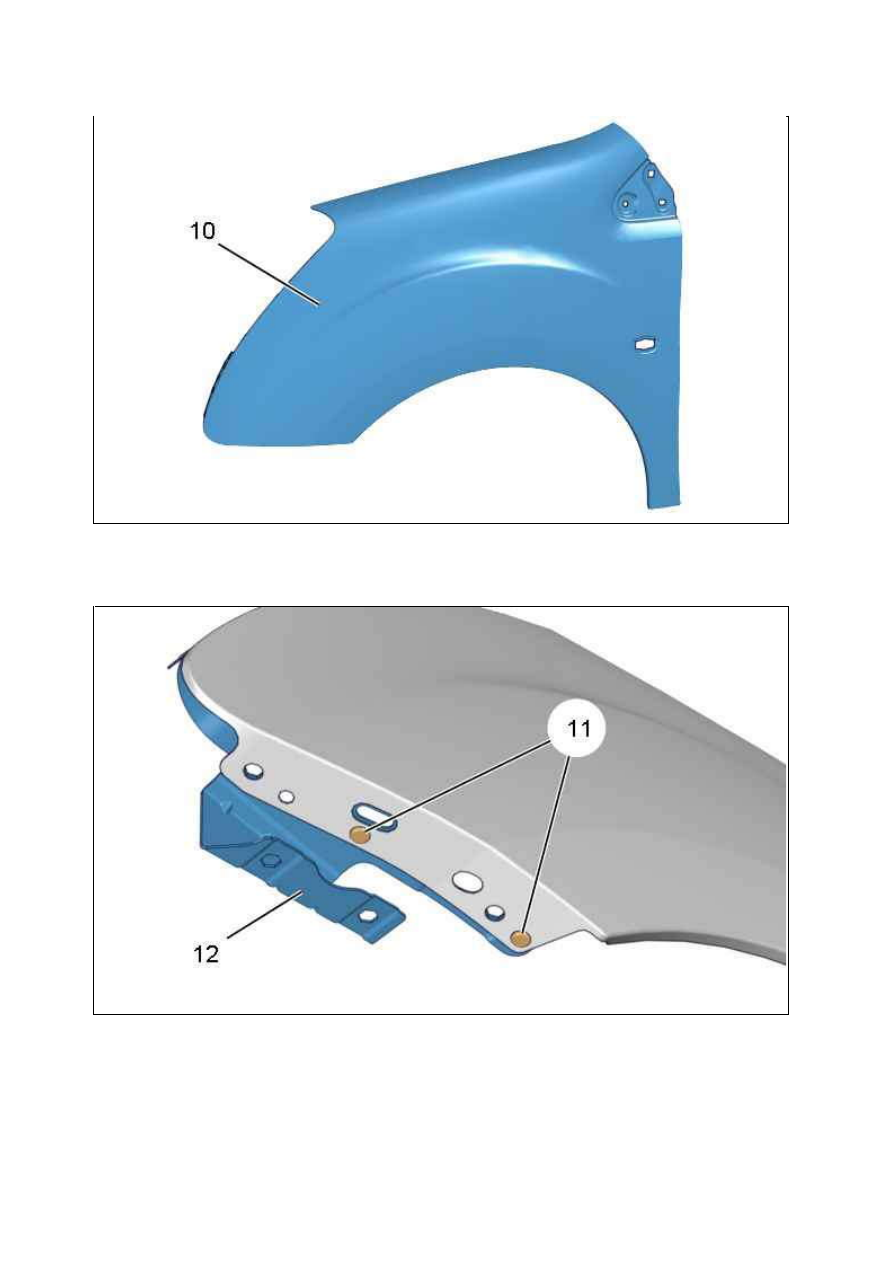

Снимите переднее крыло (10).

ПРИМ ЕЧАНИЕ : Срезать стержни заклепок , прежде чем начать сверление.

В случае замены : Снять заклепки (11) ; С помощью дрели со сверлом диаметром 4 мм.
Снимите : Промежуточную опору (12).

3. У становка

Рисунок : C4AM0SMD

Рисунок : C4AM0SND

ВНИМ АНИЕ : Обязательно заменять неисправные крепления.

Установка производится выполнением операций по снятию в обратном порядке.

Затяните :



Затянуть болты (4), (5), (7), (9) моментом 1 дНм



Гайки (6) моментом 1 даНм

Проверьте функционирование различного оборудования.

Выполните регулировку зазоров и выравнивания

.

СНЯТИЕ ­ У СТАНОВК А : ПЕРЕДНИЙ ГРЯЗЕЗАЩИТНЫЙ ЩИТОК

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. РЕК ОМ ЕНДОВАННЫЙ ИНСТРУ М ЕНТ

[1]Приспособления для снятия обшивки (­).1350­ZZ.

2. Снятие

Установить автомобиль на подъемник.
Снять колесо.

Рисунок : E5AP30WD
