(* ) THLE : Сталь с очень высоким пределом текучести.

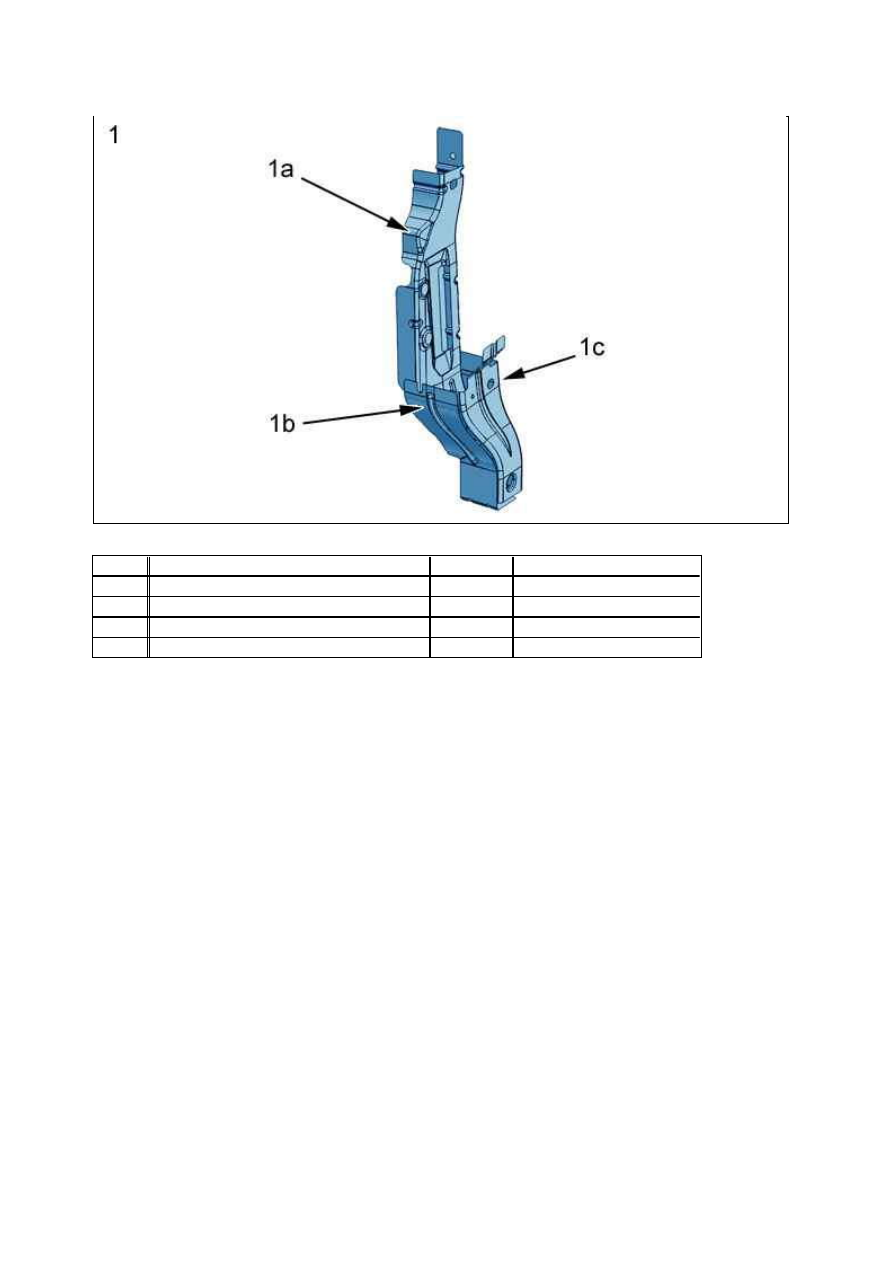

4. Подготовка запасной части

Рисунок : C4AP1T0D

М етка  Обозначение

Толщиной  Характер/классификация

(1)

Опора передней панели блока в сборе

­

­

(1a)

Опора передней панели блока

1,95

THLE (* )

(1b)

Кронштейн опоры передней панели блока  1,95

THLE (* )

(1c)

Усилитель опоры передней панели блока  1,95

THLE (* )

Наметьте, затем просверлите 6 отверстий Ø 8 мм для последующей сварки методом «точка­пробка».

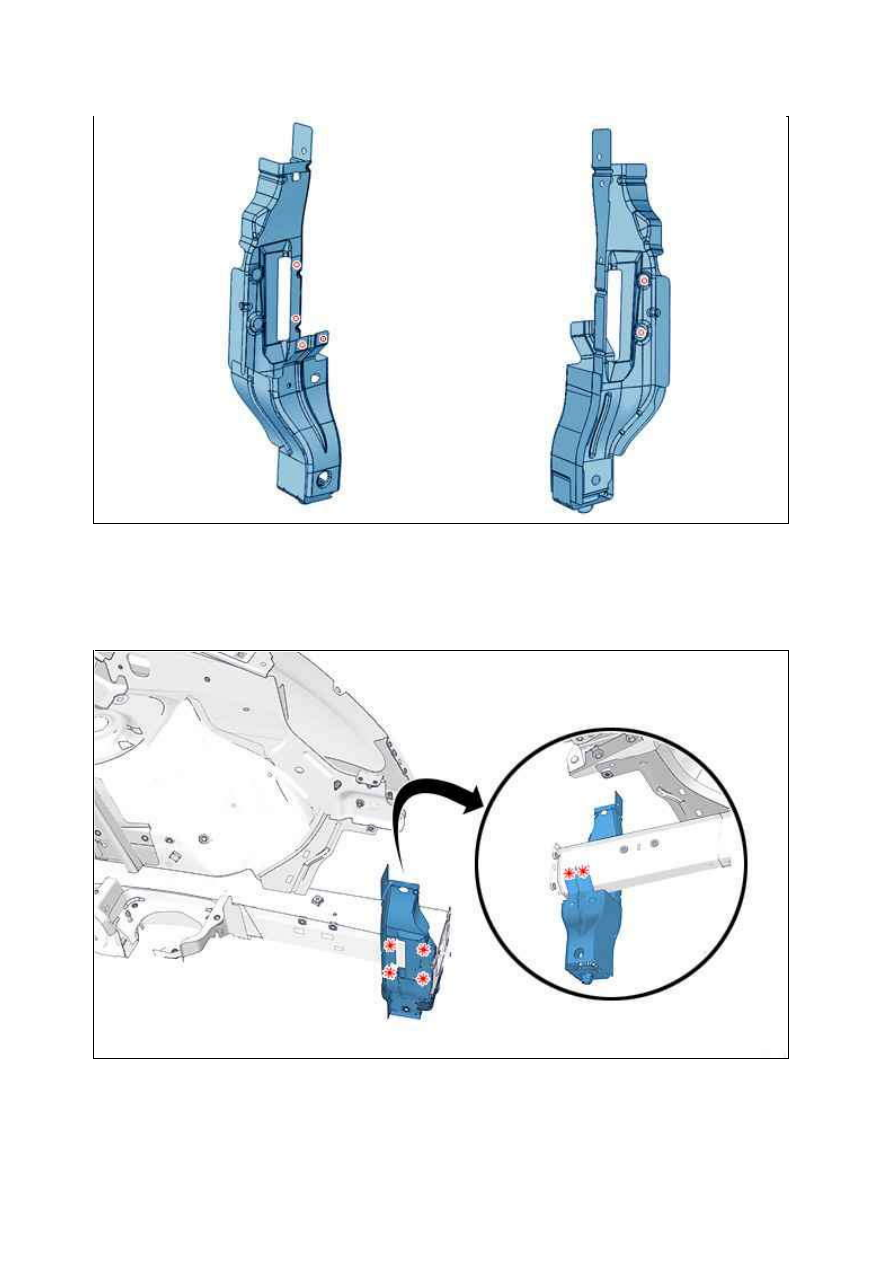

5. Вырезание

Срезать по точкам ; С помощью фрезы.
Снять опору передней панели блока в сборе.

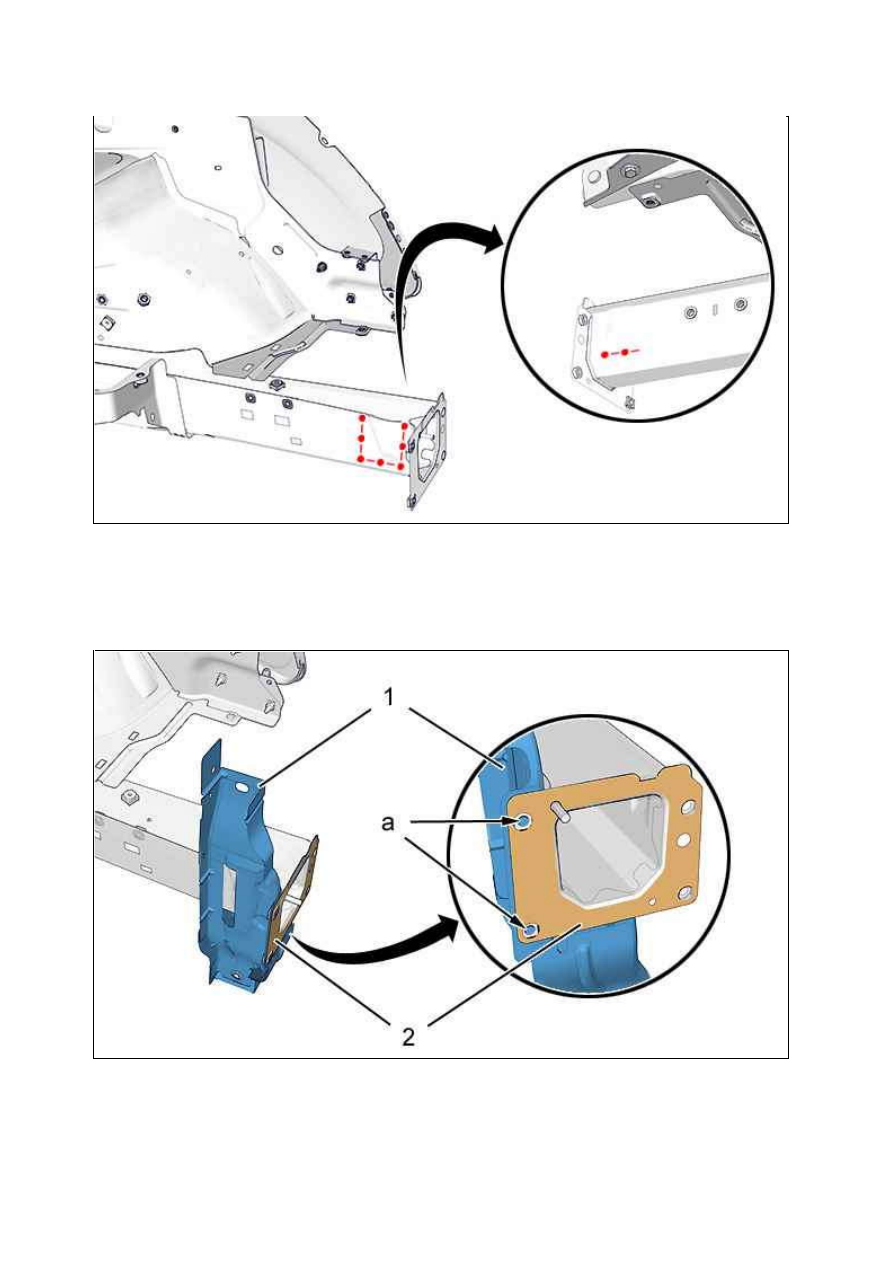

6. Очистка – подготовка кузова

Рисунок : C4AP1T2D

Рисунок : C4AM0HQD

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

7. Подгонка

Установить опору передней панели блока в сборе (1) на наконечнике лонжерона (2).

ПРИМ ЕЧАНИЕ :  Проверить  прилегание  опоры  передней  панели  блока  в  сборе  (1)  к  наконечнику
лонжерона (1) в "a" для последующей установки балки бампера в сборе.

Рисунок : C4AM0HRD

Рисунок : C4AM0HSD

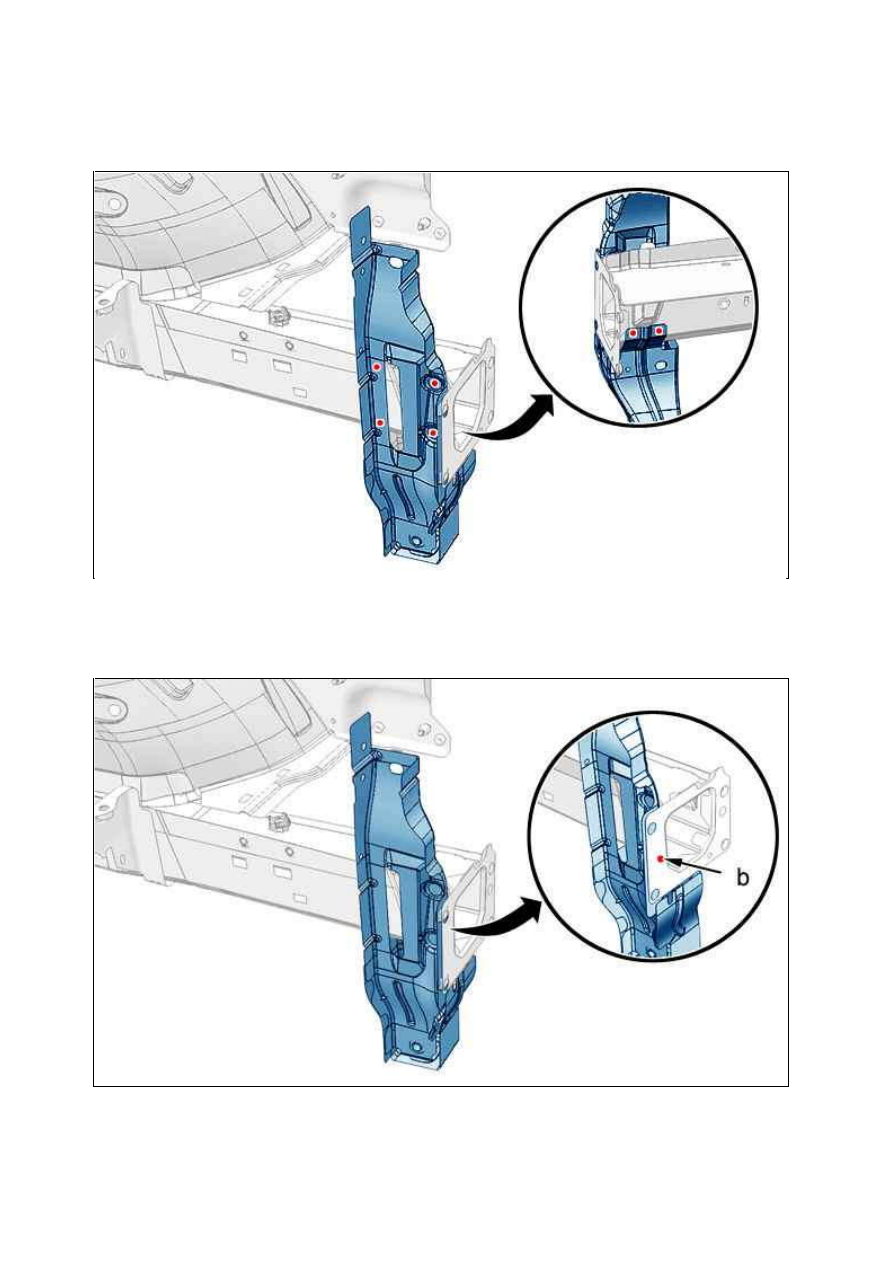

8. Сварка

Сварить по отверстиям в среде защитного газа MAG.
Зашлифовать точки сварки MAG.

Приварить точками сварки (в "b").

Рисунок : C4AP1T6D

Рисунок : C4AM0HTD
