Peugeot Partner (B9). Руководство - часть 240

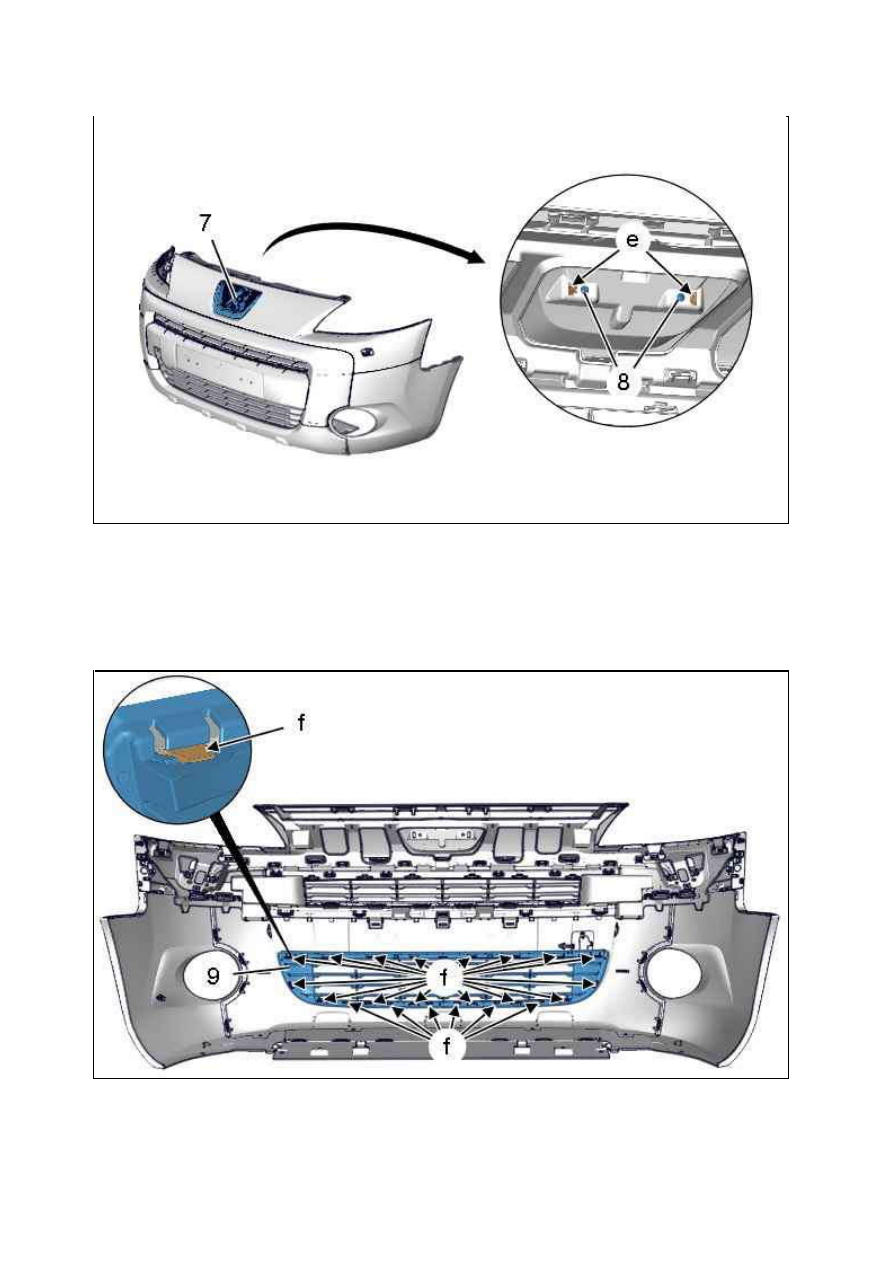

Отвернуть болты (8).
Отсоедините фирменную эмблему (7) ( в "e").
Снимите фирменную эмблему (7).

3.6. Нижняя решетка переднего бампера

Отсоединить : фиксаторов ( в "f") ; С помощью приспособления [1].
Снять нижнюю решетку переднего бампера (9).

Рисунок : C5JM0GHD

Рисунок : C5JM0GJD

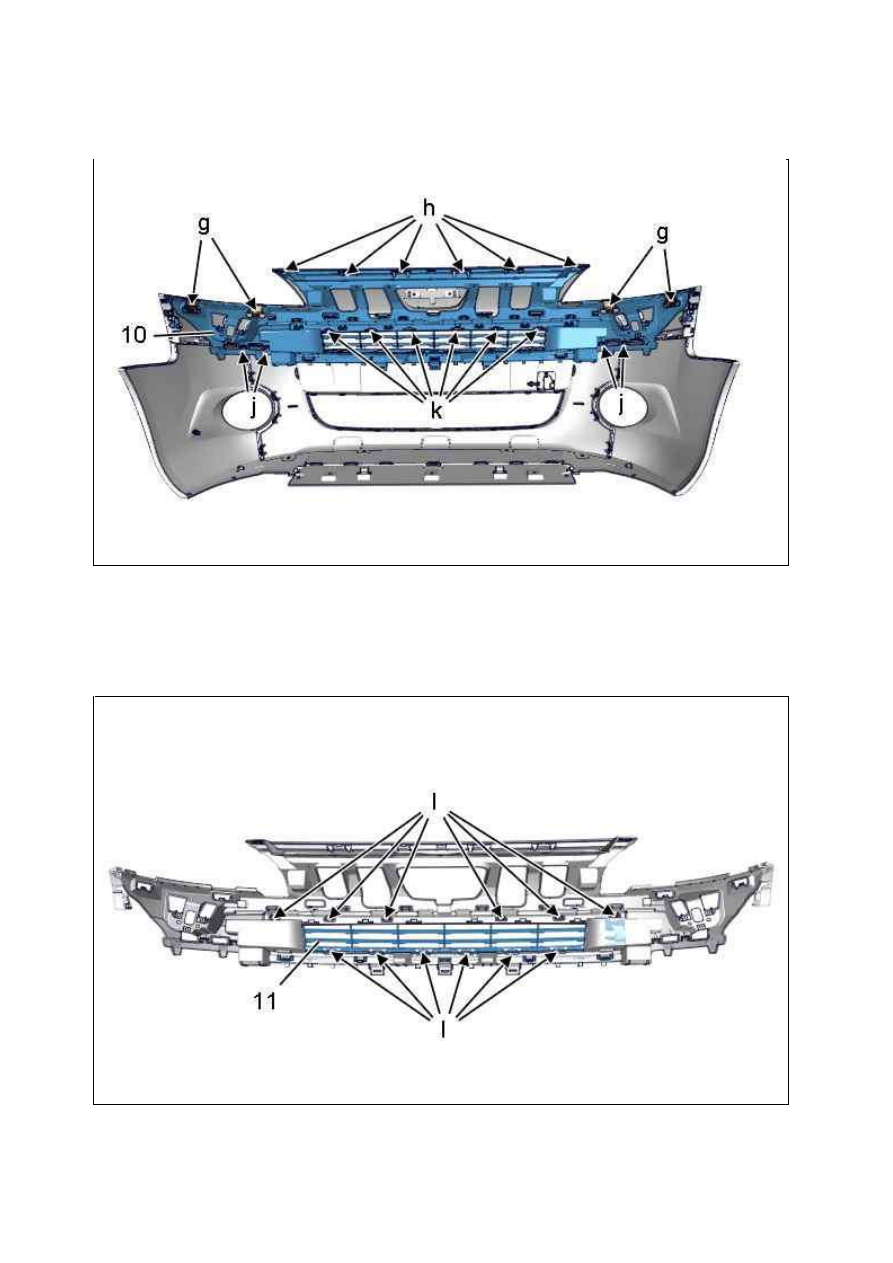

3.7. К ронштейн решетки бампера (Передний )

Отсоединить : фиксаторов ( в "g", "j", "k", "h") ; С помощью приспособления [1].
Снимите : Кронштейн решетки в сборе (10).

3.8. Верхняя решетка переднего бампера

Отсоединить : фиксаторов ( в "l") ; С помощью приспособления [1].
Снять верхнюю решетку переднего бампера (11).

Рисунок : C5JM0GKD

Рисунок : C5JM0GLD

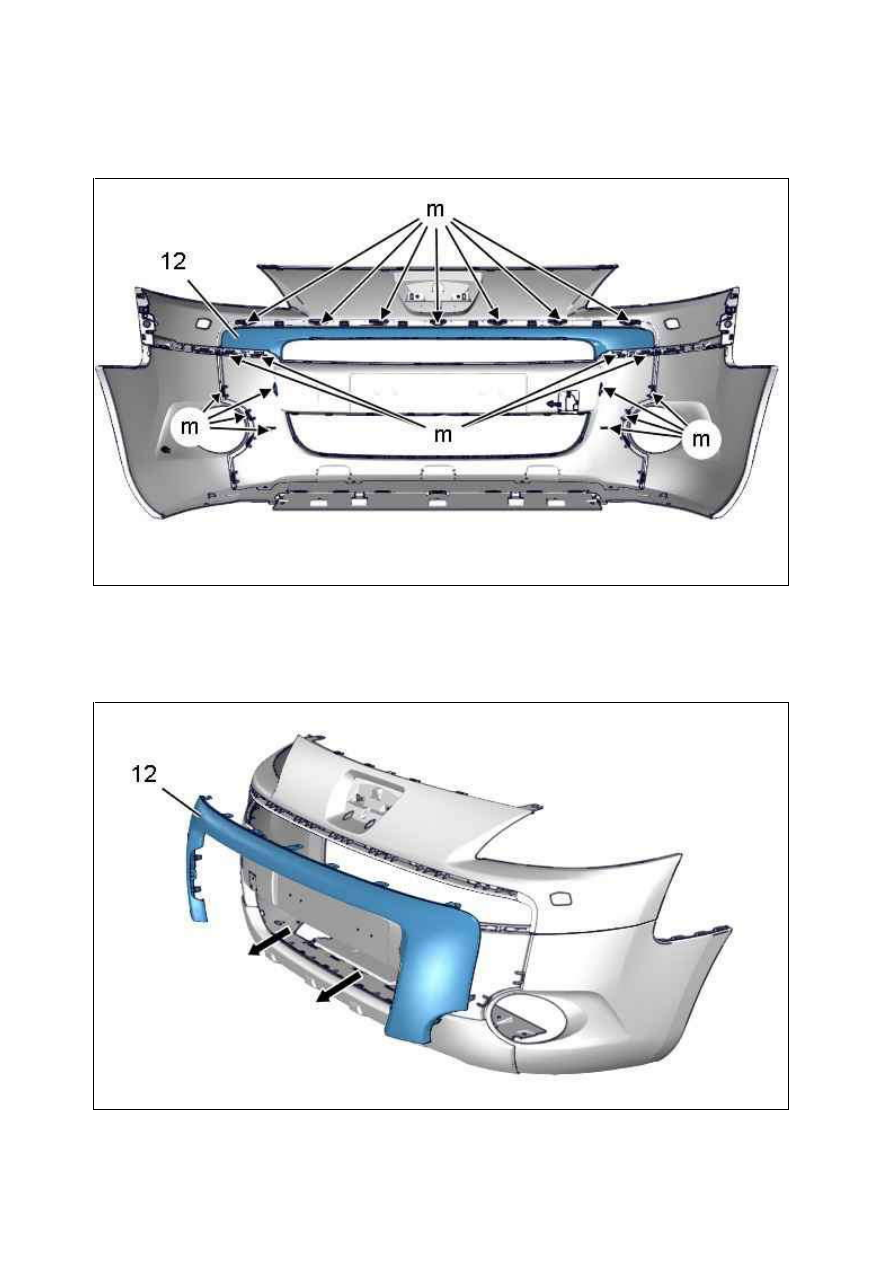

3.9. Верхний декоративный элемент переднего бампера (в зависимости от
комплектации)

Отсоединить : Верхняя декоративная накладка бампера (12) (Передний ) ( в "m") ; С помощью
приспособления [1].
Отделите : Верхняя декоративная накладка бампера (12) (Передний ).

Снимите : Верхняя декоративная накладка бампера (12) (Передний ) (как показано стрелками).

Рисунок : C5JM0GMD

Рисунок : C5JM0GND

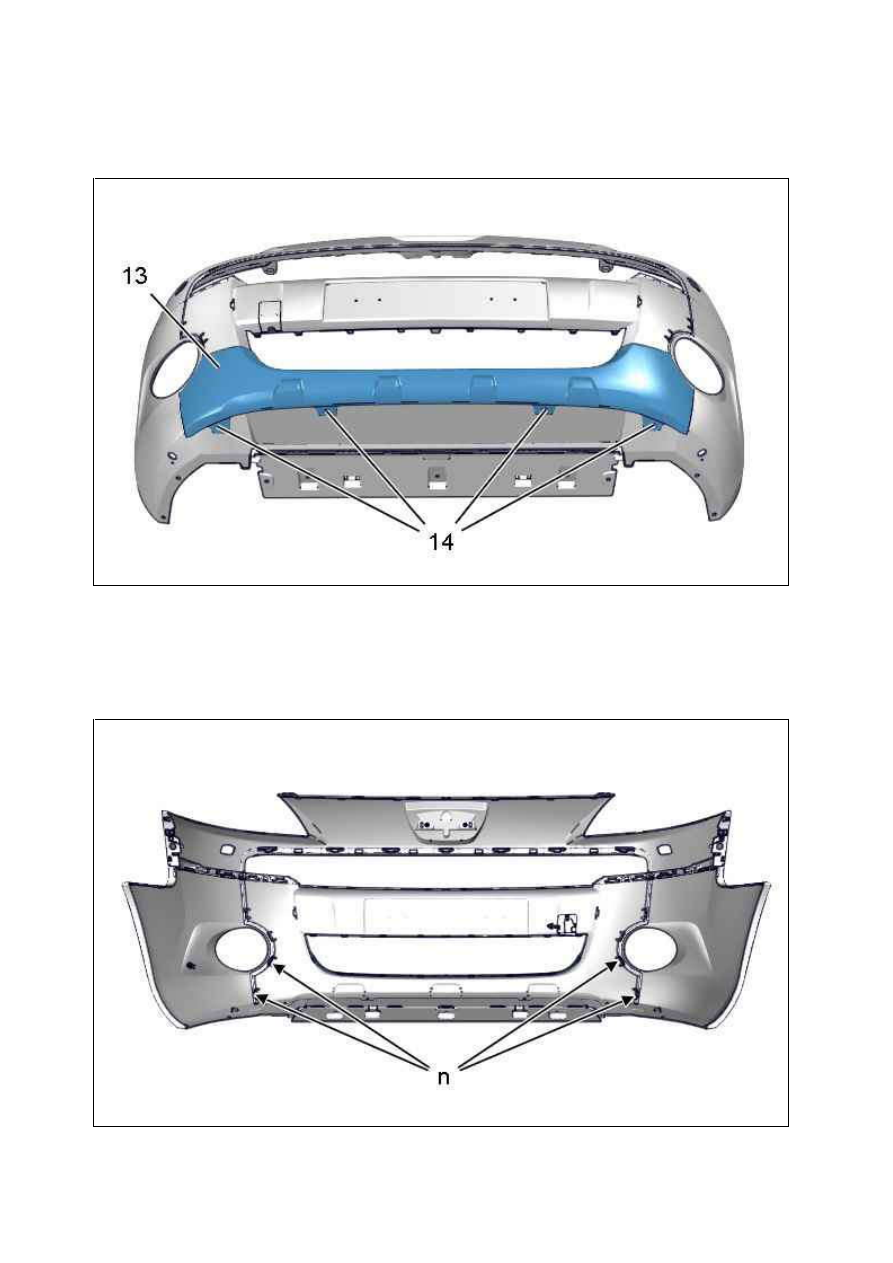

3.10. Нижний декоративный элемент переднего бампера (в зависимости от
комплектации)

Срезать стержни заклепок , прежде чем начать сверление.
Просверлите головку заклепки (14) сверлом Ø 4 мм.
Отделите : Нижнюю накладку бампера (13) (Передний ).
Высверлить остальные заклепки.

Рисунок : C5JM0GPD

Рисунок : C5JM0GQD
