Peugeot Partner (B9). Руководство - часть 248

5.1. Состав : Запасная часть : К осынка

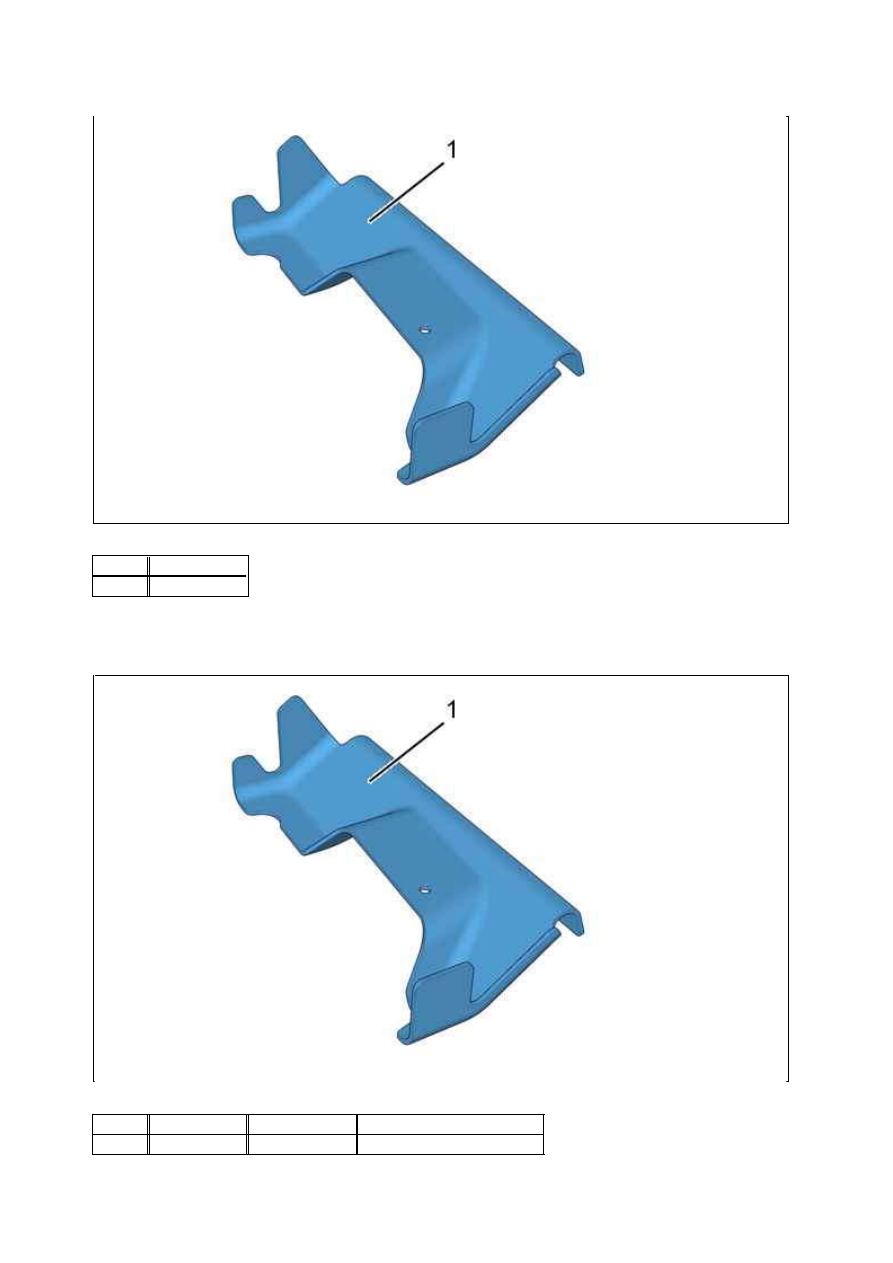

Рисунок : C4AM0TMD

М етка  Обозначение
(1)

Косынка

Рисунок : C4AM0TMD

М етка  Обозначение  Толщина (мм)   Характер/классификация
(1)

Косынка

2,44

HLE

5.2. Идентификация прилегающих частей : К осынка

6. Подготовка запасной части : К осынка

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

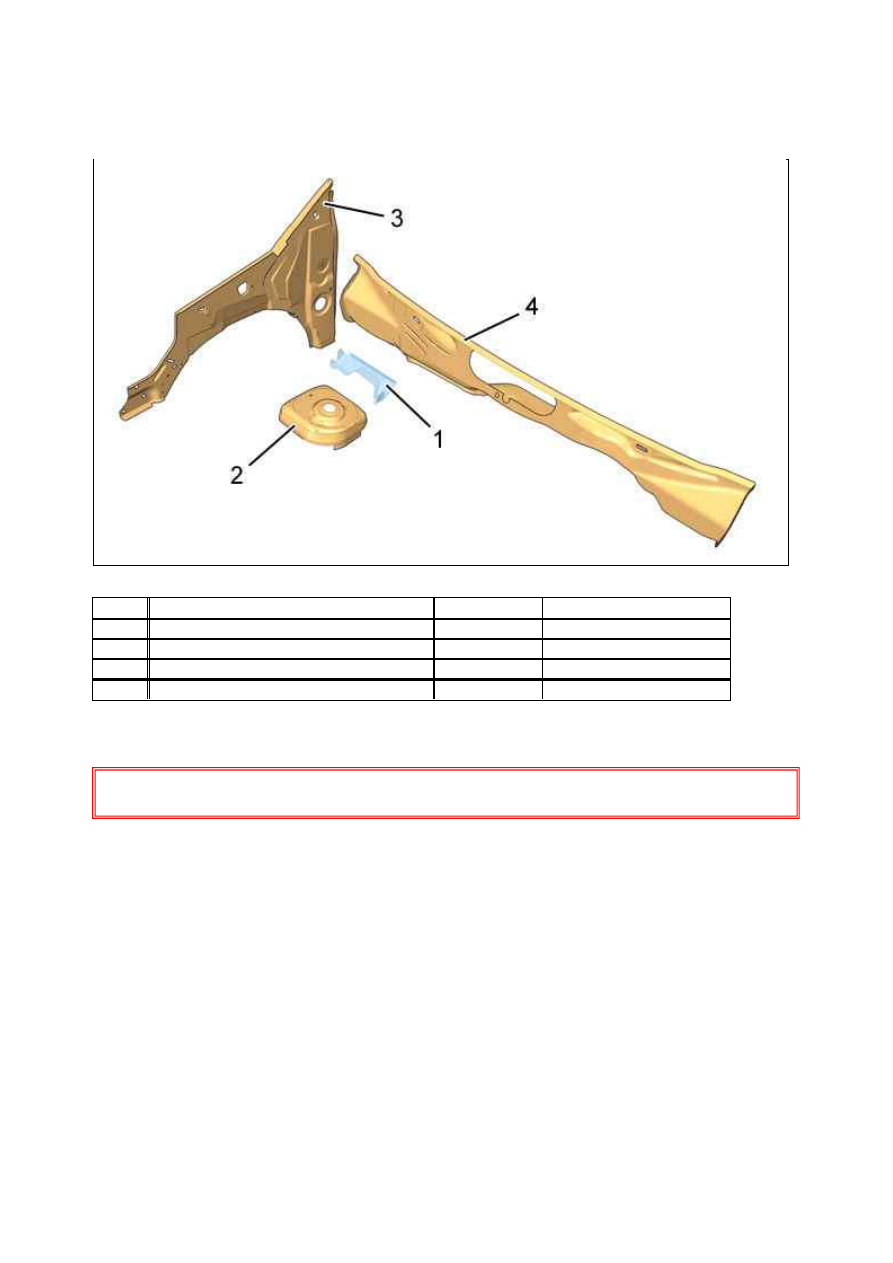

Рисунок : C4AM0TND

М етка  Обозначение

Толщина (мм)   Характер/классификация

(1)

Косынка

2,44

HLE

(2)

Опора передней подвески

2,5

HLE

(3)

Накладка переднего крыла

1,17

HLE

(4)

Нижняя накладка проема ветрового стекла  1,17

Мягкая сталь

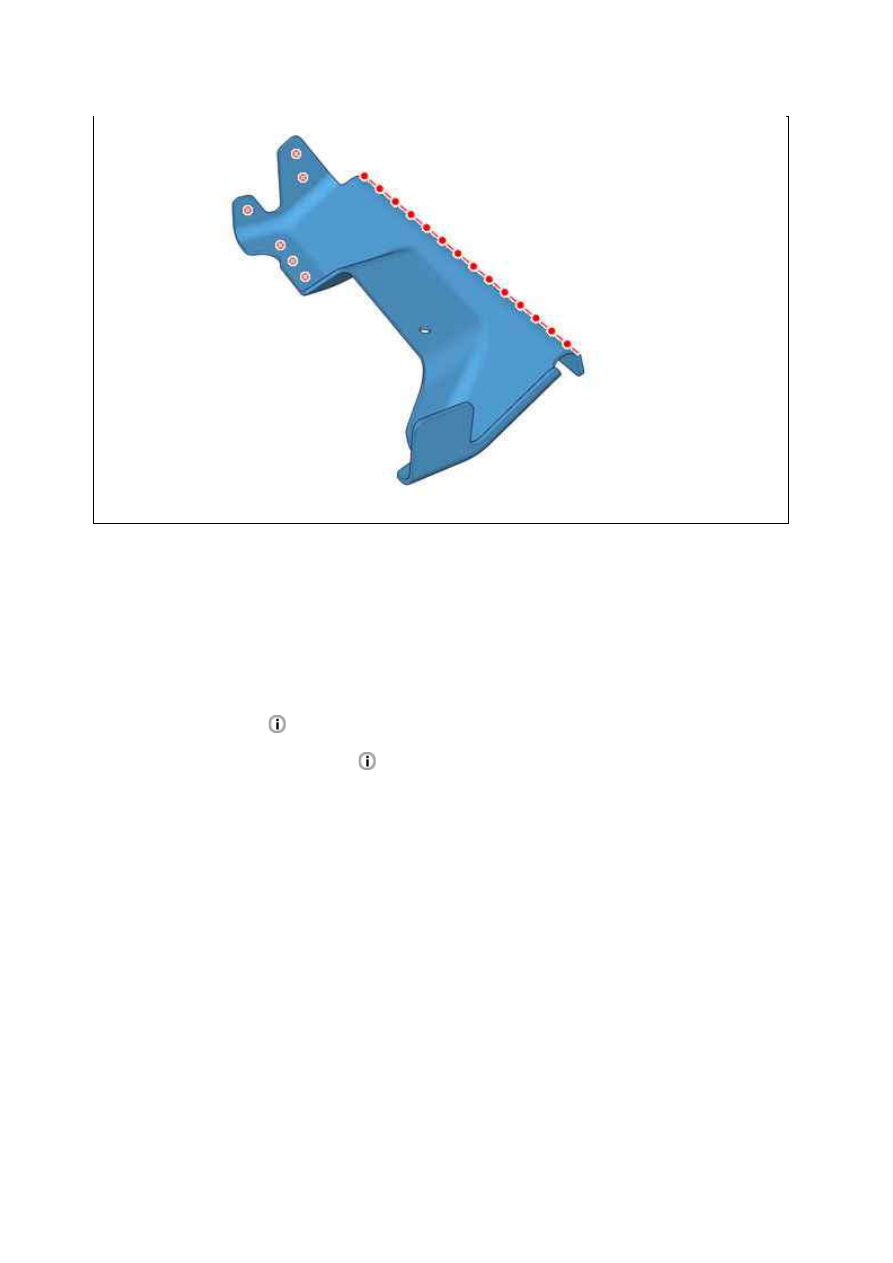

С помощью сверла : Просверлить отверстие диаметром 10 мм для последующей точечной сварки методом
MAG.
Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

7. Резка элемента на кузове

Снимите :



Лонжерон в сборе



или



Арку переднего колеса в сборе

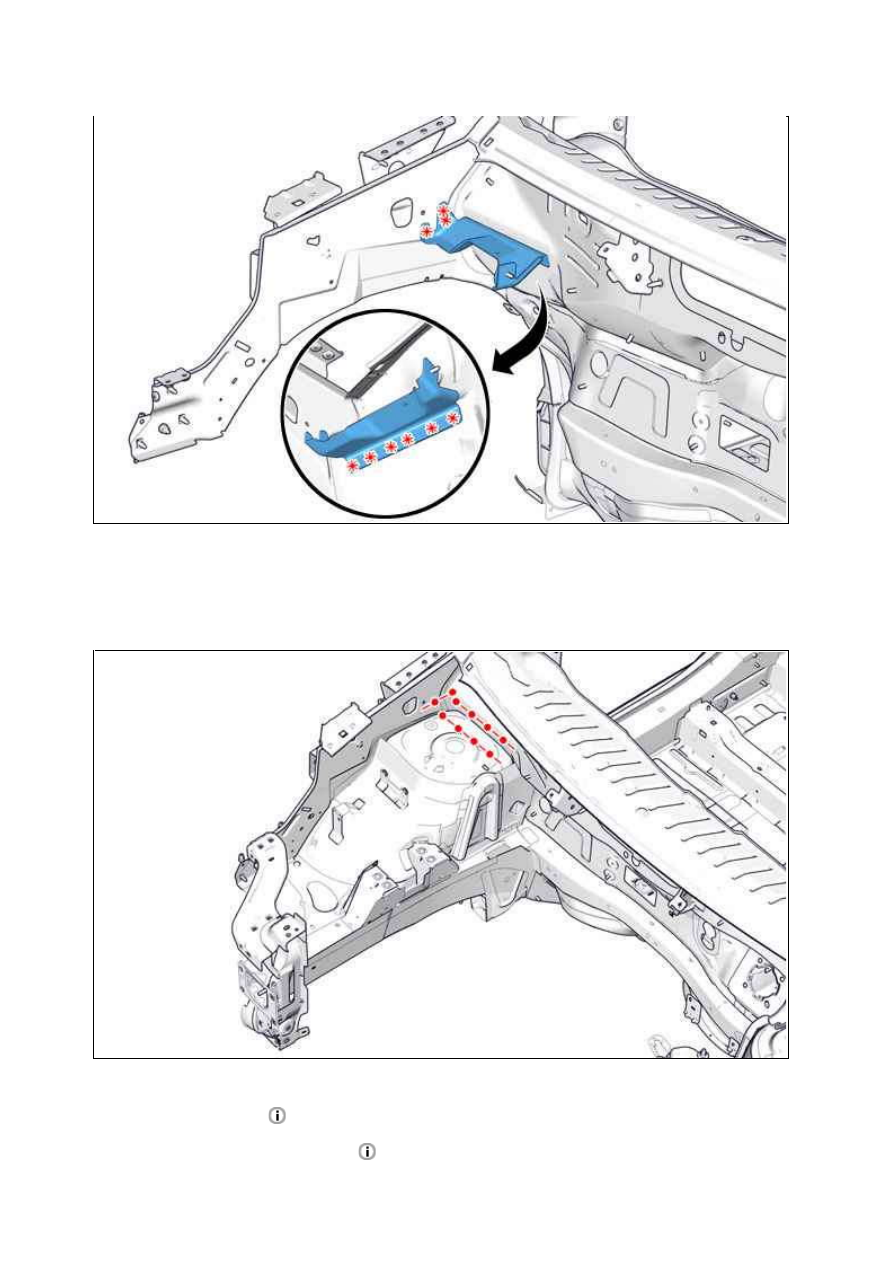

Рисунок : C4AM0TPD

Вырезать точки электросварки.

8. Очистка и подготовка кузова

Установите и приварите :



Лонжерон в сборе



или



Арку переднего колеса в сборе

Рисунок : C4AM0TQD

Рисунок : C4AM0TRD
