Установить ветровое стекло по меткам липкой ленты (7).
Проверьте зазоры и выравнивание ветрового стекла.
Приложить давление по всему периметру стекла.

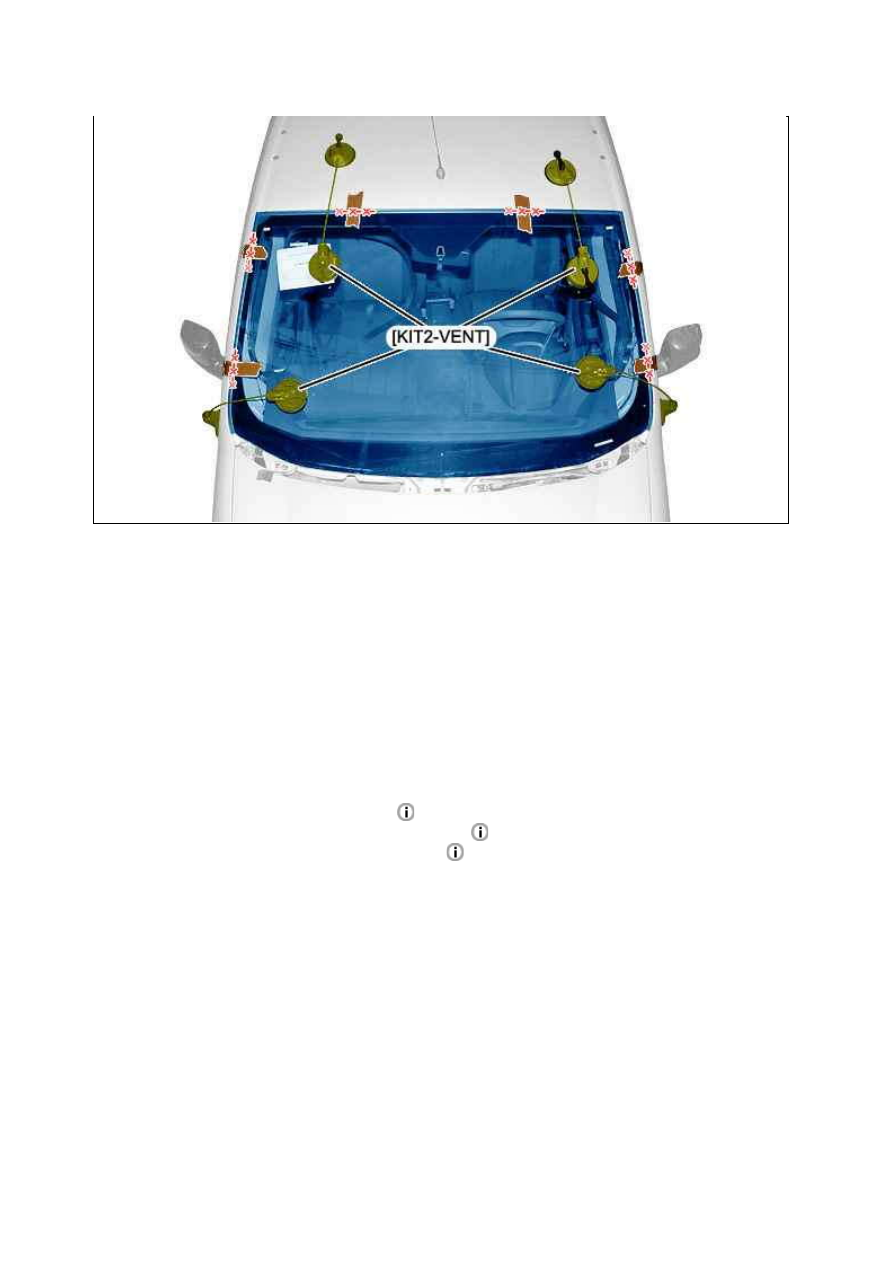

Удерживать стекло с помощью присосок [KIT2­VENT].
Перед любыми дальнейшими действиями подождите 30 минут для полимеризации клея.
Проверьте герметичность ветрового стекла.
Установите : Двойной датчик (3).
Присоединить разъем к двойному датчику (3).
Установите :

Крышку двойного датчика (2)

Зеркало заднего вида (1) (Расположить и повернуть на 1/4 оборота по часовой стрелке)

4. Дополнительные операции

Решетку воздухозаборника перед ветровым стеклом

.

Подсоедините обратно аккумуляторную батарею

.

Проверьте функционирование электрооборудования.

Рисунок : C5CG0V6D

Установите :

Панели отделки стойки двери

.

СНЯТИЕ ­ У СТАНОВК А : ДАТЧИК  ОСВЕЩЕННОСТИ И ДОЖДЯ

ОБЯЗАТЕЛЬНО

Соблюдайте чистоту и правила безопасного выполнения работ

1. Инструменты

2. Снятие

Отсоединить аккумуляторную батарею .

инструмент

Номер
(реферанс)

Обозначение

Рисунок : E5AG02MT

[1350­ZZ]

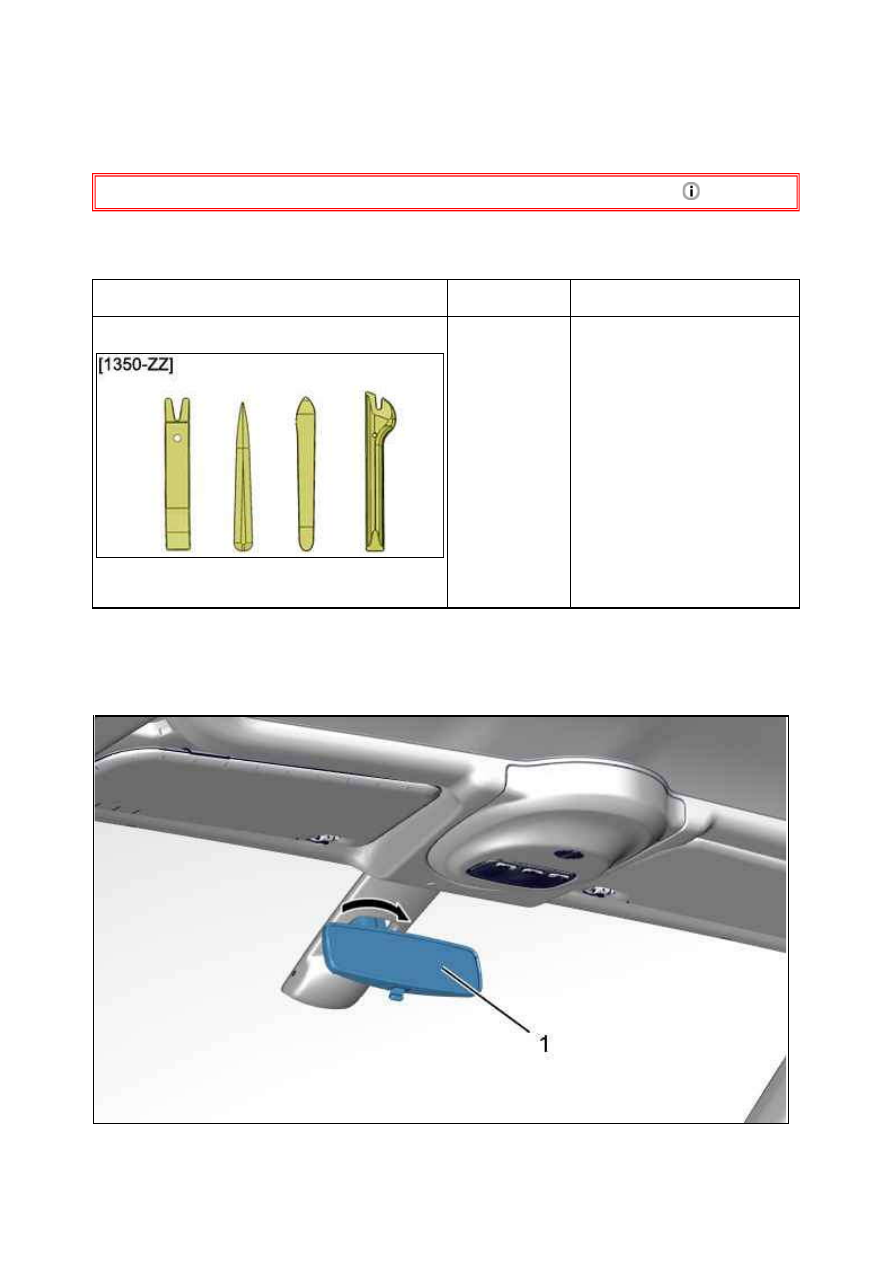

Приспособления для снятия
обшивки

Рисунок : C5GM0UND

Снять внутреннее зеркало заднего вида (1) с основания (Повернуть на четверть оборота) (в соответствии со
стрелкой ).

Отсоединить :

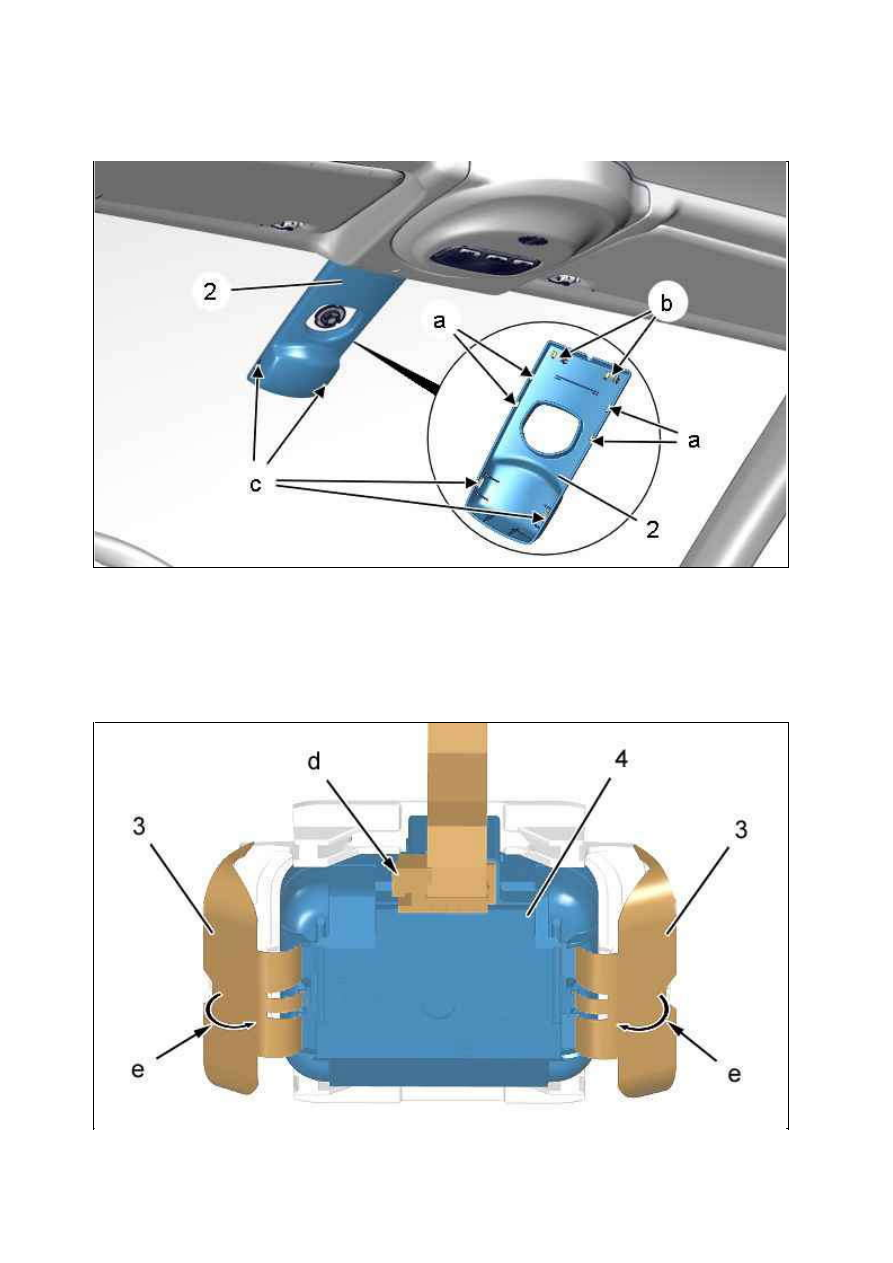

Декоративный элемент (2) ( в "c") ; При помощи тонкой отвертки

Декоративный элемент (2) ( в "a", "b") ; С помощью приспособления [1350­ZZ]

Снять декоративную накладку (2).

Рисунок : C5GM0UPD

Рисунок : C5DM04VD

Отсоедините разъем двойного датчика освещенности и дождя (4) ( в "d").
Установить пружины (3) в предварительное положение для блокировки под 45° (как показано " e ") ; С
помощью приспособления [1350­ZZ].
Снять рукой датчик освещенности и дождя (4) с его основания (перпендикулярно ветровому стеклу).

ПРИМ ЕЧАНИЕ :  При  необходимости  пропустить  приспособление  [1350­ZZ]  между  основанием  и
датчиком освещенности и дождя (4) (со стороны пружин) и поднять его одновременно с каждой стороны.

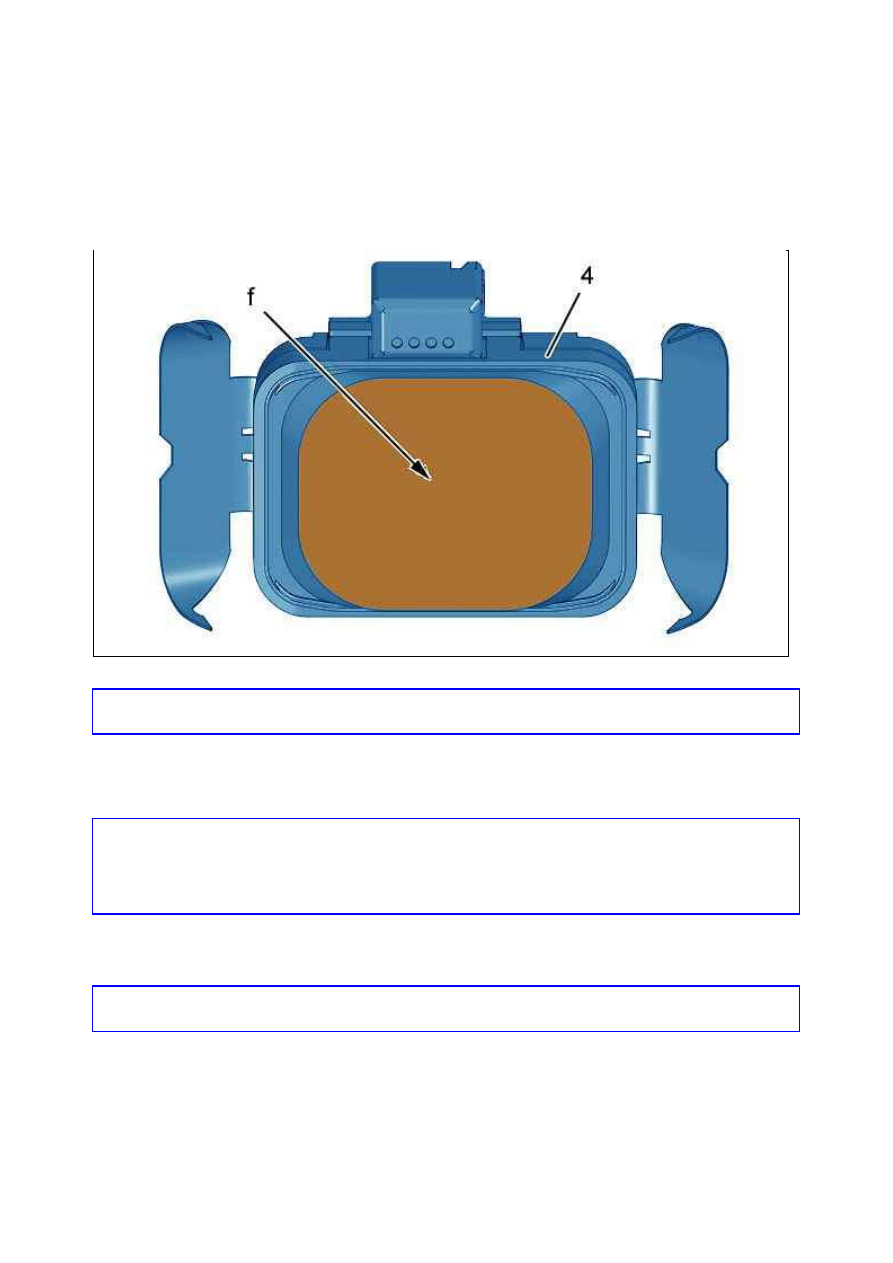

ВНИМ АНИЕ : Защитить подушку соединения сдвоенного датчика освещенности и дождя (4), с помощью
прозрачной клейкой ленты (в "f") ; Положить сдвоенный датчик освещенности и дождя(4) в конверт.

Снять двойной датчик освещенности и дождя (4).

3. У становка

ВНИМ АНИЕ :  Чистота  сдвоенного  датчика  освещенности  и  дождя  (4)  ветрового  стекла  не  зависит  от
функционирования  системы.  Не  касаться  поверхности  контактной  прокладки  пальцами  или  какими­либо
предметами (в  "f").  Запрещено  применять  химические  растворители.  Очистите  ветровое  стекло  и
внутреннюю поверхность гнезда датчика от всех загрязнений, остатков клея и других частиц; с помощью
полотенца из неволокнистой бумаги и растворителей для чистки стекол.

3.1. Новый двойной датчик освещенности и дождя

Снимите защитный колпачок.

ВНИМ АНИЕ :  Без  усилия  установить  датчик  освещенности  и  дождя  (4).  Убедитесь  в  отсутствии
пузырьков воздуха между датчиком и ветровым стеклом.

Установить датчик освещенности и дождя (4) в его основание.
Одновременно заблокировать пружины (3).
Подсоедините разъем ( в "d").
Установить на место декоративный элемент (2).

3.2. Повторно используемый двойной датчик освещенности и дождя

Рисунок : C5DM04WD
