Разблокировать : фиксаторов (1), (2) ; С помощью приспособления [1].
Снять фиксаторы (1), (2).

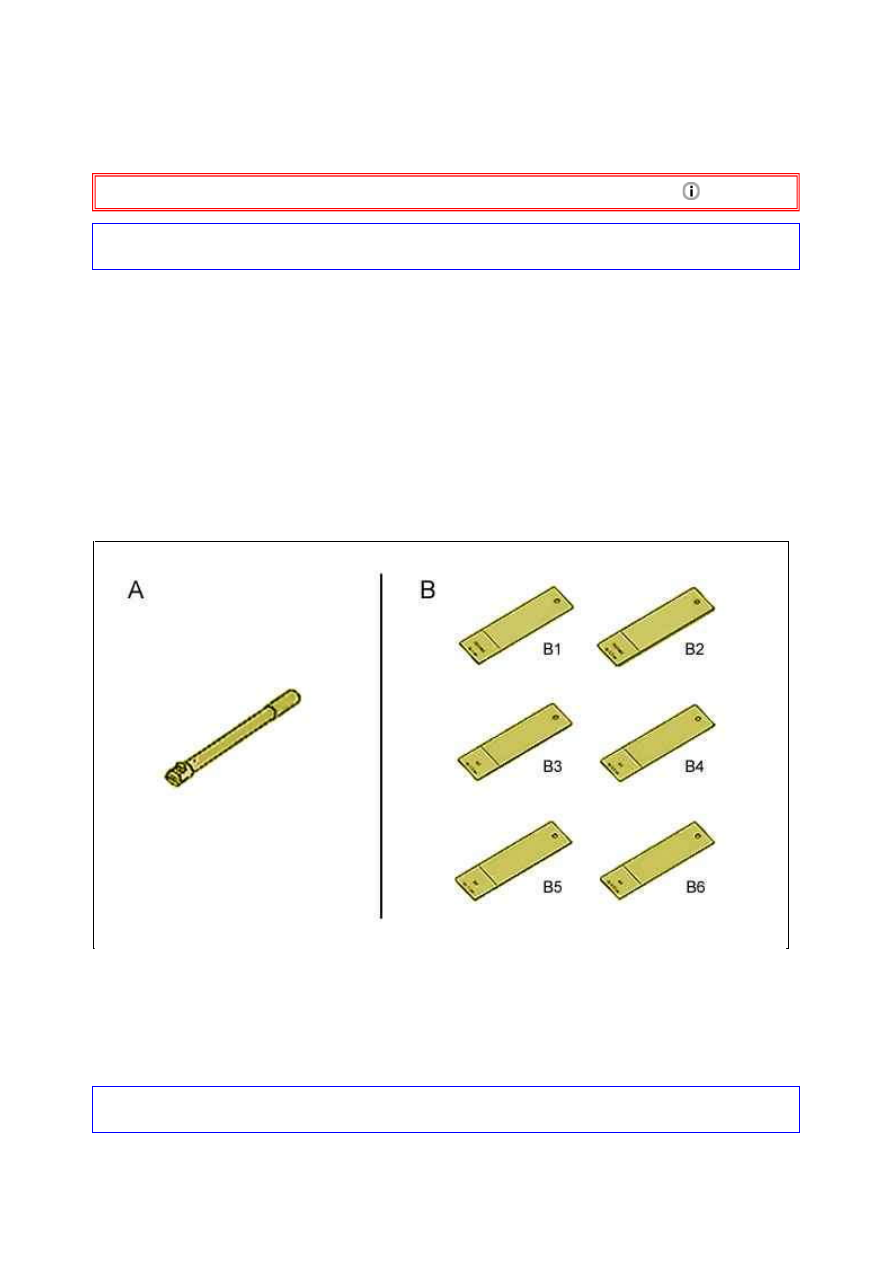

Раскрыть фиксатор ((3)) ; С помощью приспособления [1].
Снять фиксатор (3).

Рисунок : C4BM0TTD

Рисунок : C4BM0TUD

18.01.2012

Снять гаек (4).

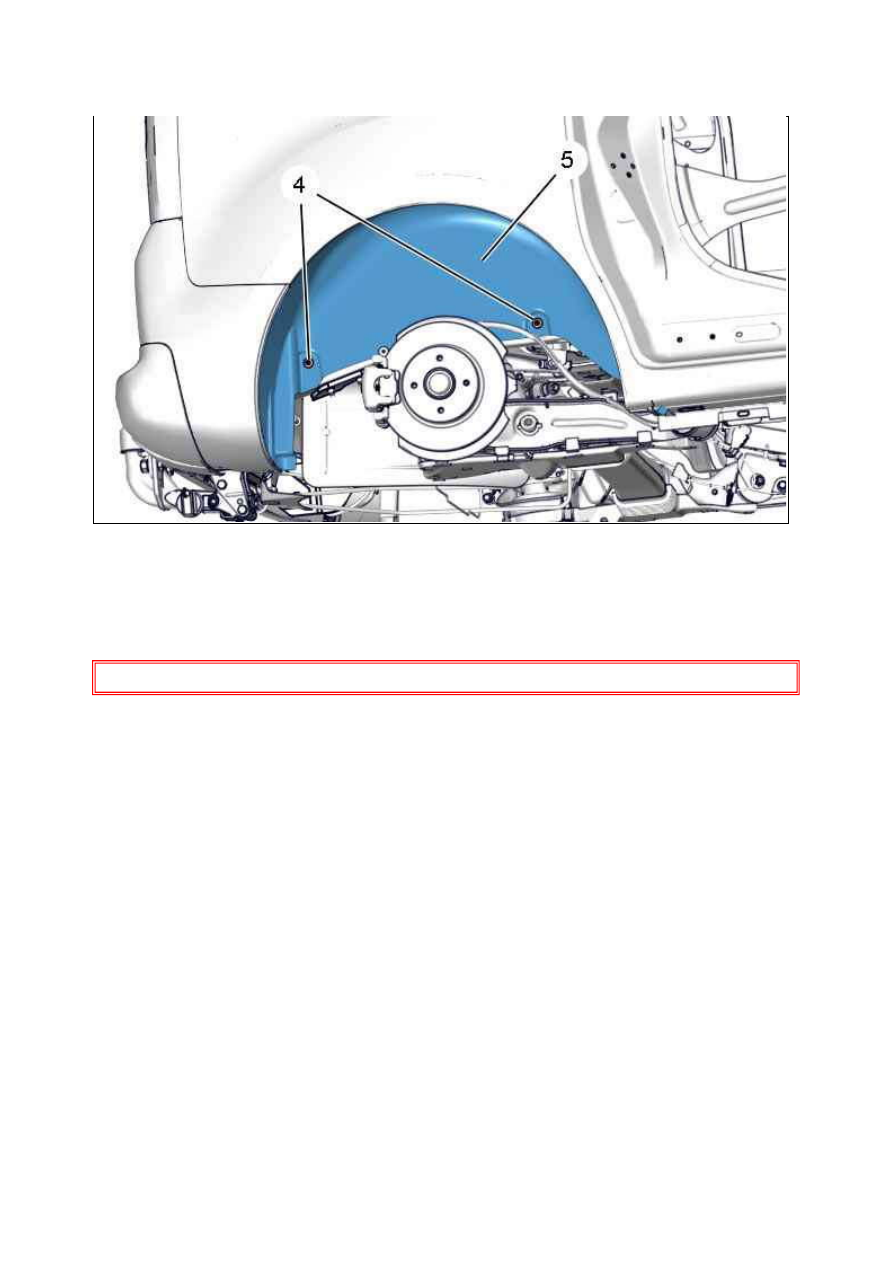

Освободите задний брызговик (5) ; С помощью приспособления [1].
Снимите задний брызговик (5).

4. У становка

ОБЯЗАТЕЛЬНО : Периодически заменяйте неисправные скобки.

Установка производится выполнением операций по снятию в обратном порядке.
Опустите автомобиль на землю.
Затянуть колесные болты :

Алюминиевый колесный диск : Затяжка моментом 9 ± 9 2 дН.м

Стальной штампованный колесный диск : Затяжка моментом 10 ± 10 2 дН.м

Рисунок : C4BM0TVD

18.01.2012

ЗАМ ЕНА : ЖЕЛОБ ЗАДНЕГО К РЫЛА

ОБЯЗАТЕЛЬНО

Соблюдайте чистоту и правила безопасного выполнения работ

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

1. Информация

Типы сварных швов, используемых при сварке данного элемента электрической дугой.
Сварка методом MAG путем нанесения металла (сталь) в среде активного газа.
Обозначение сталей с высоким пределом упругости, используемое в этом документе :

HLE : Сталь с высоким пределом упругости

THLE : Сталь с очень высоким пределом упругости

UHLE: сталь со сверхвысоким пределом текучести

2. Рекомендуемое оборудование

Производите операцию с использованием одной из следующих систем.

Оборудование для проверки качества точек электрической сварки (­).1366­ZZ.
Ш аблон для проверки качества точек электрической сварки (­).1366­B.

3. Дополнительные операции

Отсоединить аккумуляторную батарею .

ВНИМ АНИЕ :  Снять  или  защитить  расположенные  в  зоне  ремонта  элементы,  которые  могут  быть
повреждены температурой или пылью.

Отделите жгуты проводов.

Рисунок : E5AP35MD

18.01.2012

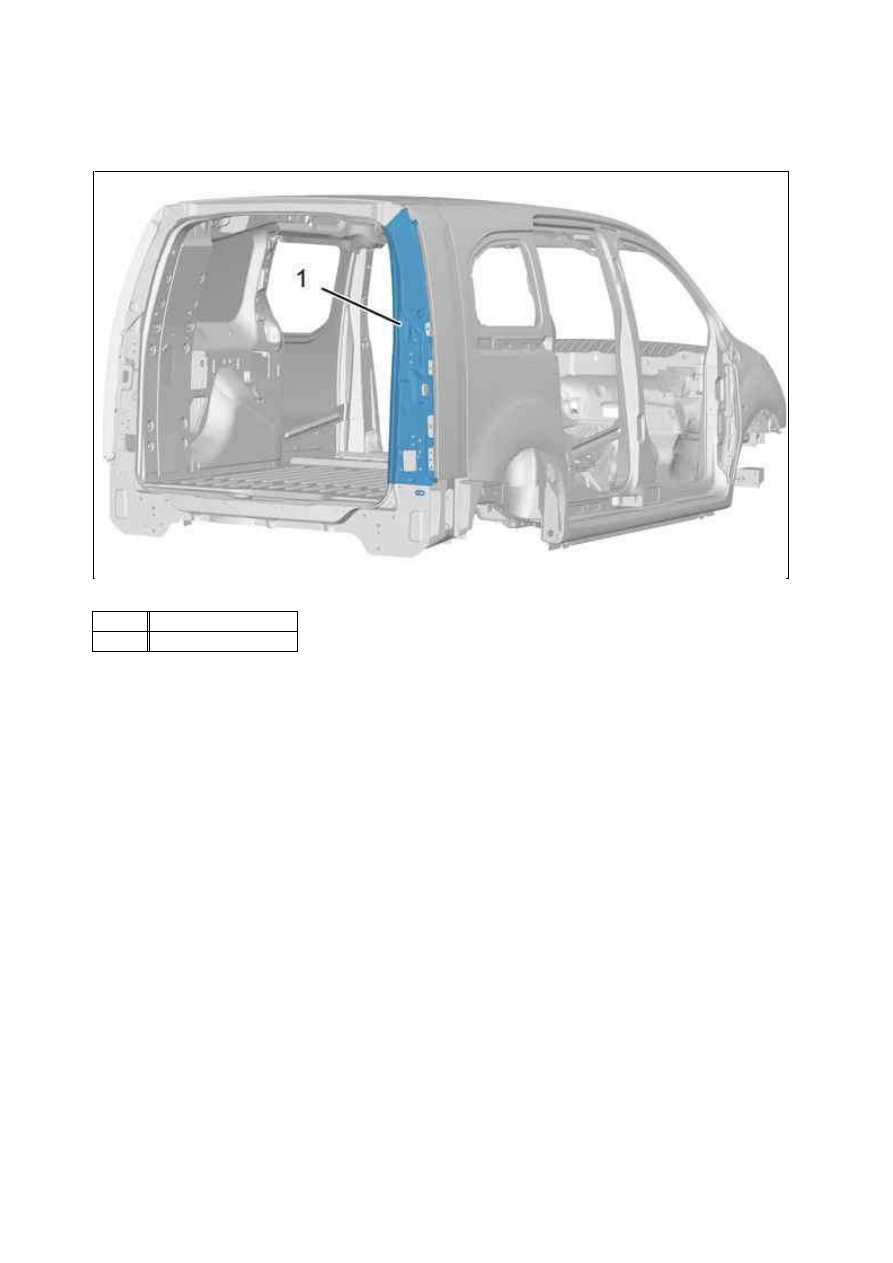

4. Локализация : Желоб заднего крыла

5. Идентификация : Желоб заднего крыла

5.1. Состав : Желоб заднего крыла

Рисунок : C4EM09ZD

М етка  Обозначение
(1)

Желоб заднего крыла

18.01.2012
