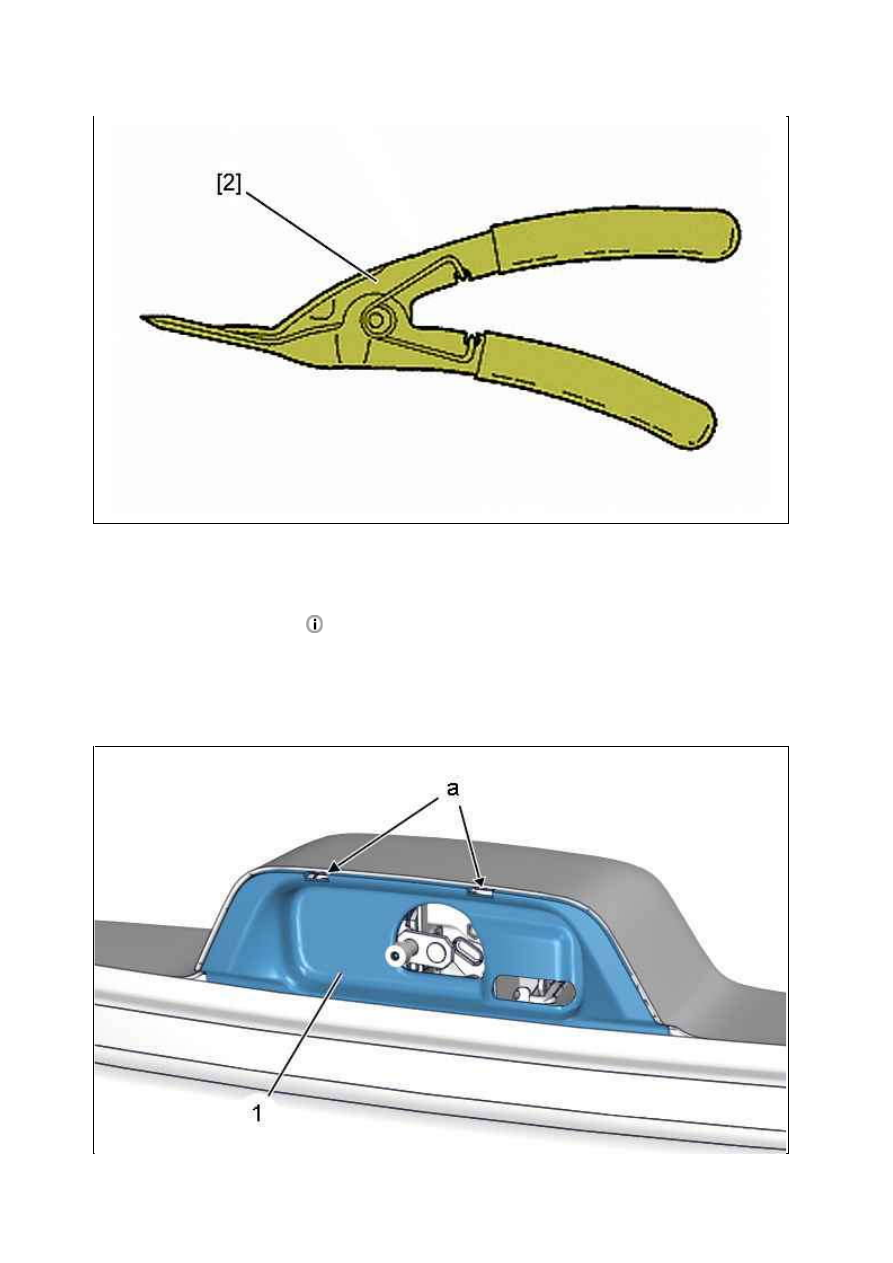

[2] Съемник для пластмассовых штырей (­).1311.

2. Предварительные операции

Снимите крышку багажника

.

3. Разборка

3.1. Накладка крышки багажника (задняя)

Рисунок : E5AP363D

18.01.2012

ПРИМ ЕЧАНИЕ : В зависимости от комплектации.

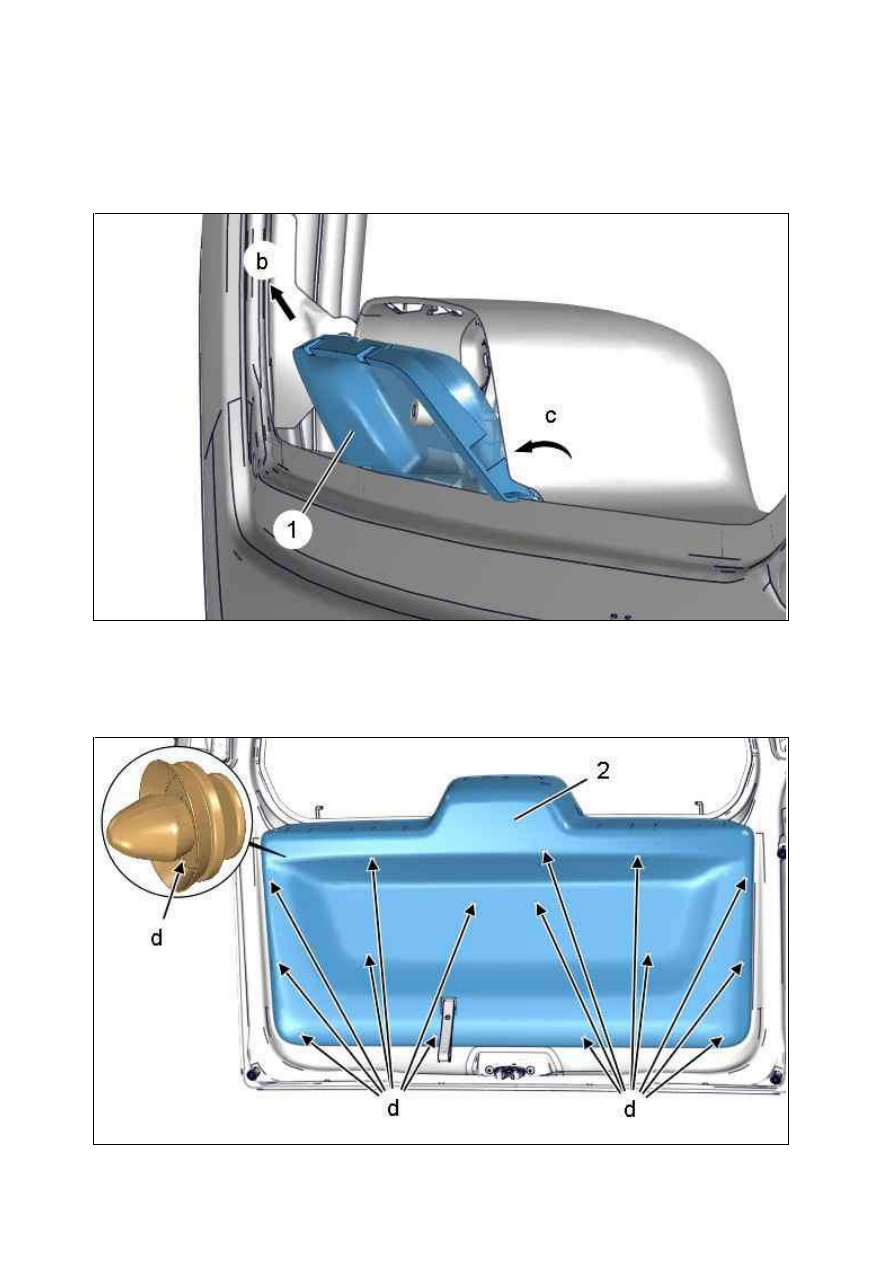

Отсоединить крышку (1) ( в "a") ; С помощью приспособления [1].

Наклонить крышку (1) (Как показано в "c").
Освободить накладку (1) (Как показано в "b").
Снять крышку (1).

Рисунок : C4BM10CD

Рисунок : C4BM10DD

Рисунок : C4BM10ED

18.01.2012

Отсоедините фиксаторы ( в "d") ; С помощью приспособления [2].
Отделите ; Снять накладку (2) двери багажного отделения.

3.2. Ручка крышки багажника

ПРИМ ЕЧАНИЕ : Срезать стержни заклепок , прежде чем начать сверление.

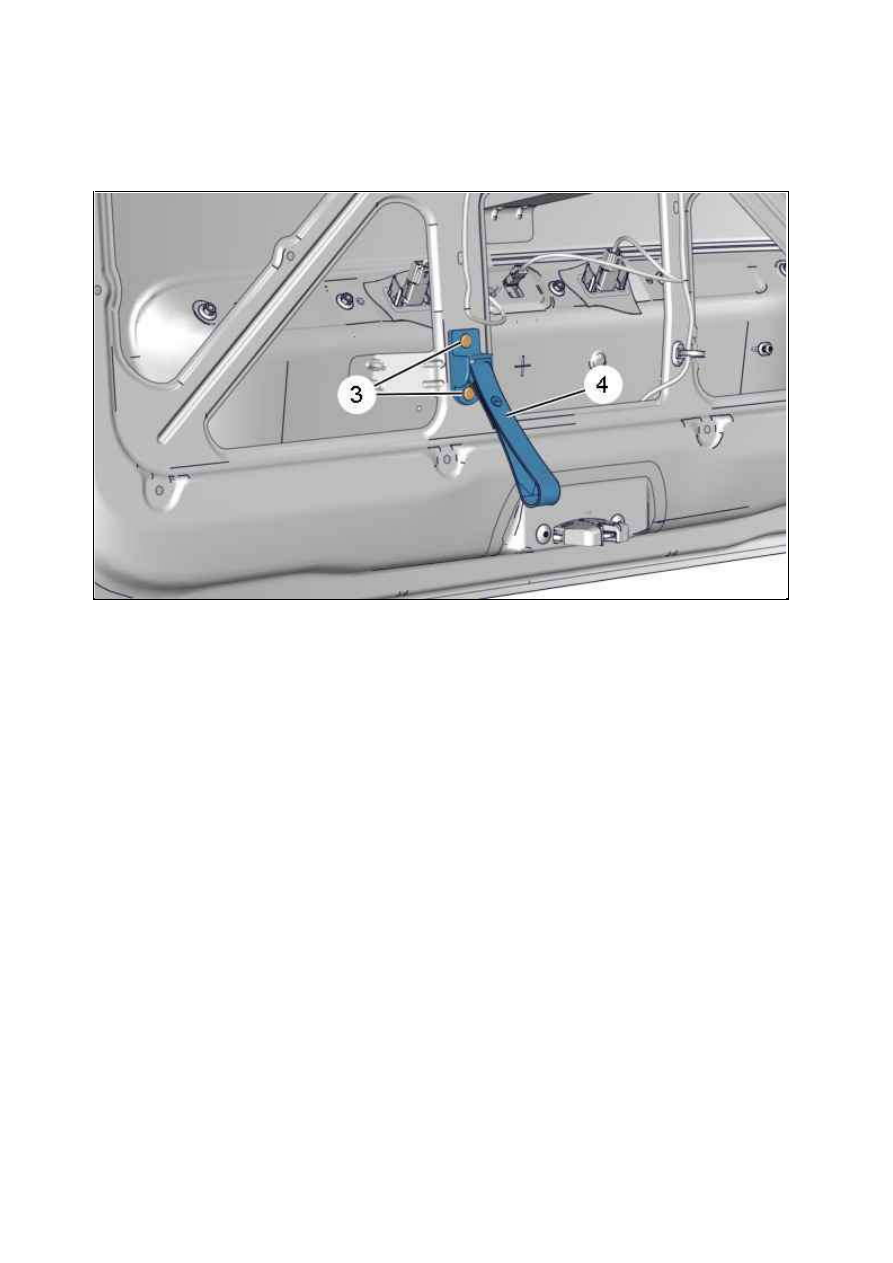

С помощью дрели со сверлом диаметром 4 мм высверлить заклепки (3).
Снимите : Ручку крышки багажника (4).

3.3. Лампа подсветки регистрационного знака

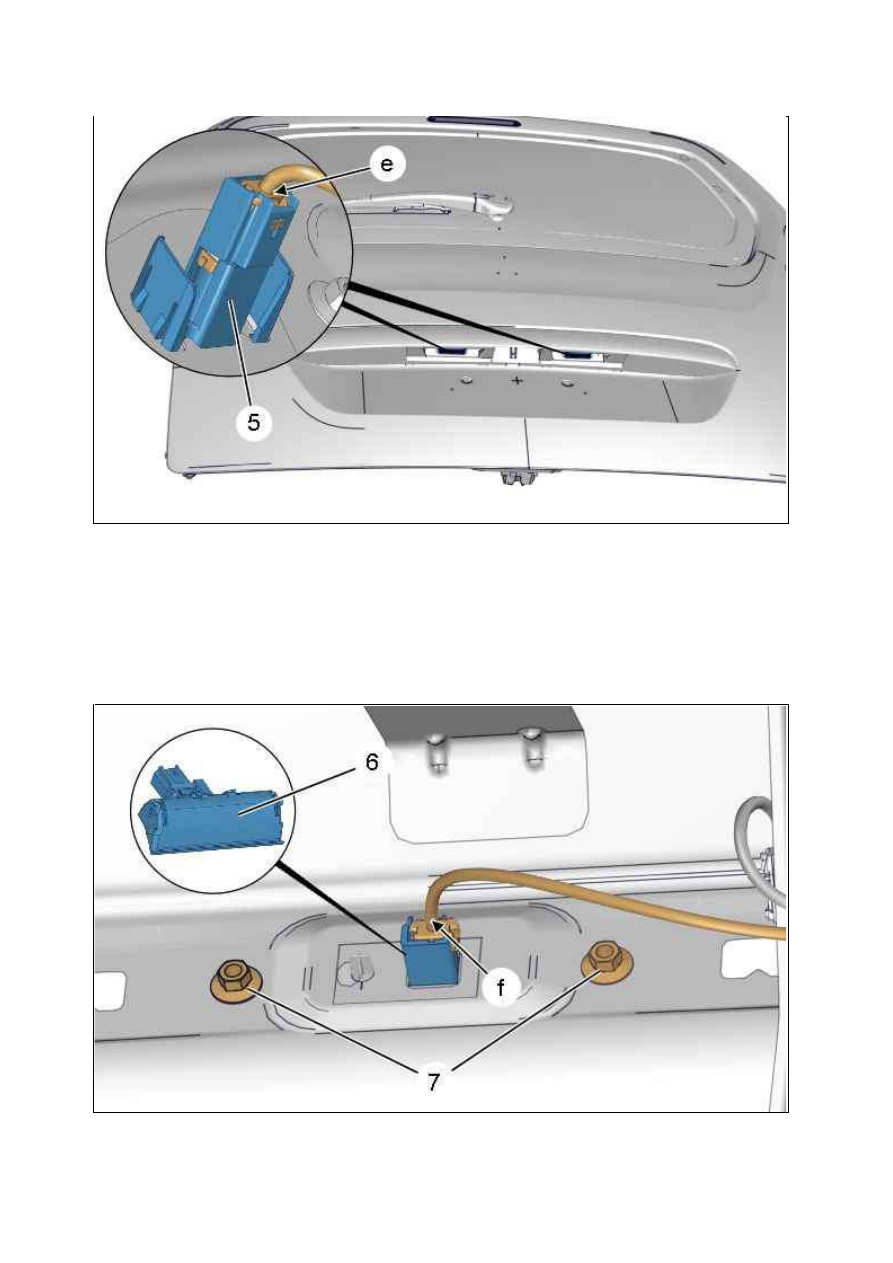

Рисунок : C4BM10FD

18.01.2012

Отсоедините разъем ( в "e").
Отделите ; Снимите фонарь освещения номерного знака (5).

ПРИМ ЕЧАНИЕ : Операция выполняется симметрично.

3.4. К нопка открытия крышки багажника

Отсоедините разъем ( в "f").

Рисунок : C4BM10GD

Рисунок : C4BM10HD

18.01.2012
