Peugeot Partner (B9). Руководство - часть 223

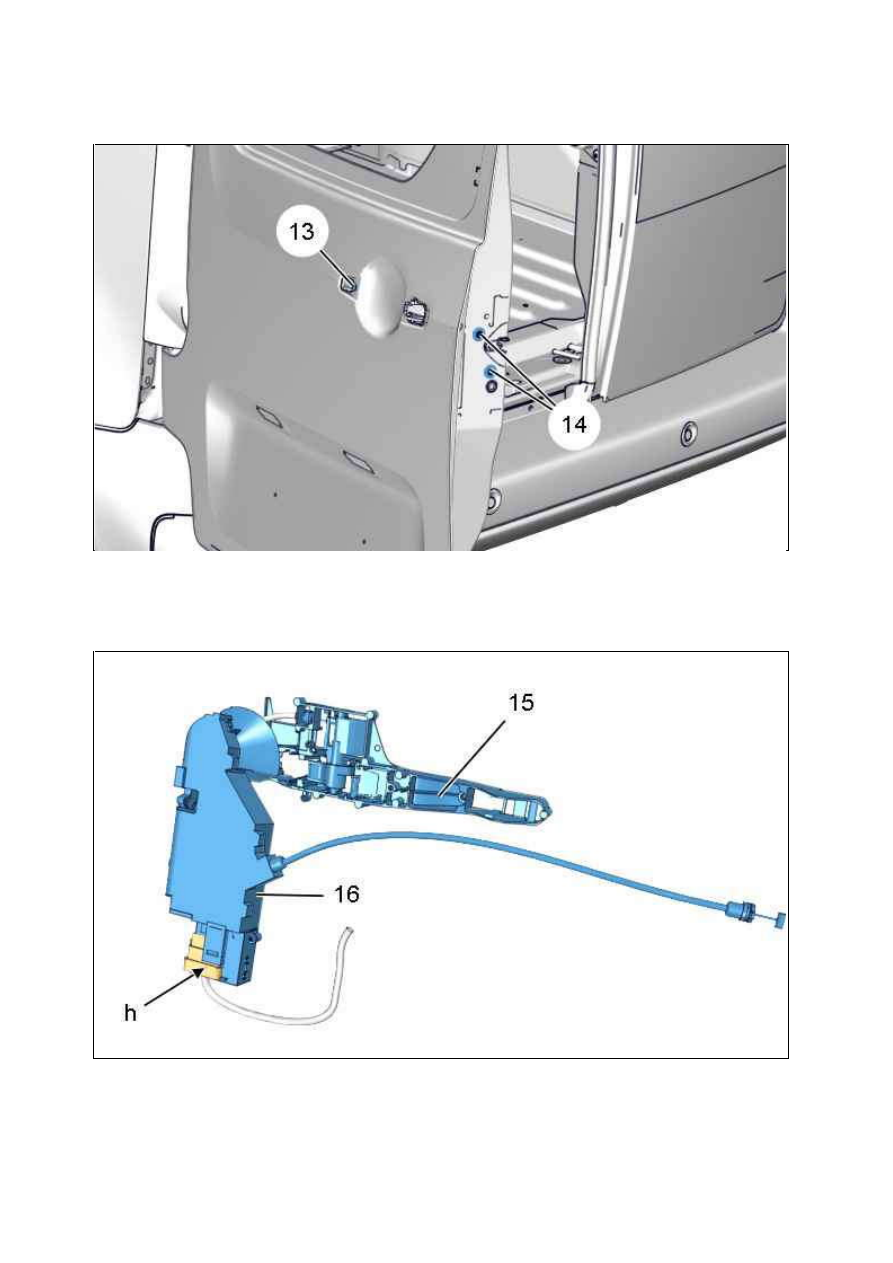

Снимите наружную ручку (12).

Ослабить болт (13).
Отвернуть болты (14).

Отделите (Через внутреннее отверстие двери) :



Механизм замка двери (16)



Механизм наружной ручки двери (15)

Рисунок : C4BM0ZZD

Рисунок : C5DM075D

18.01.2012

Отсоедините разъем ( в "h").

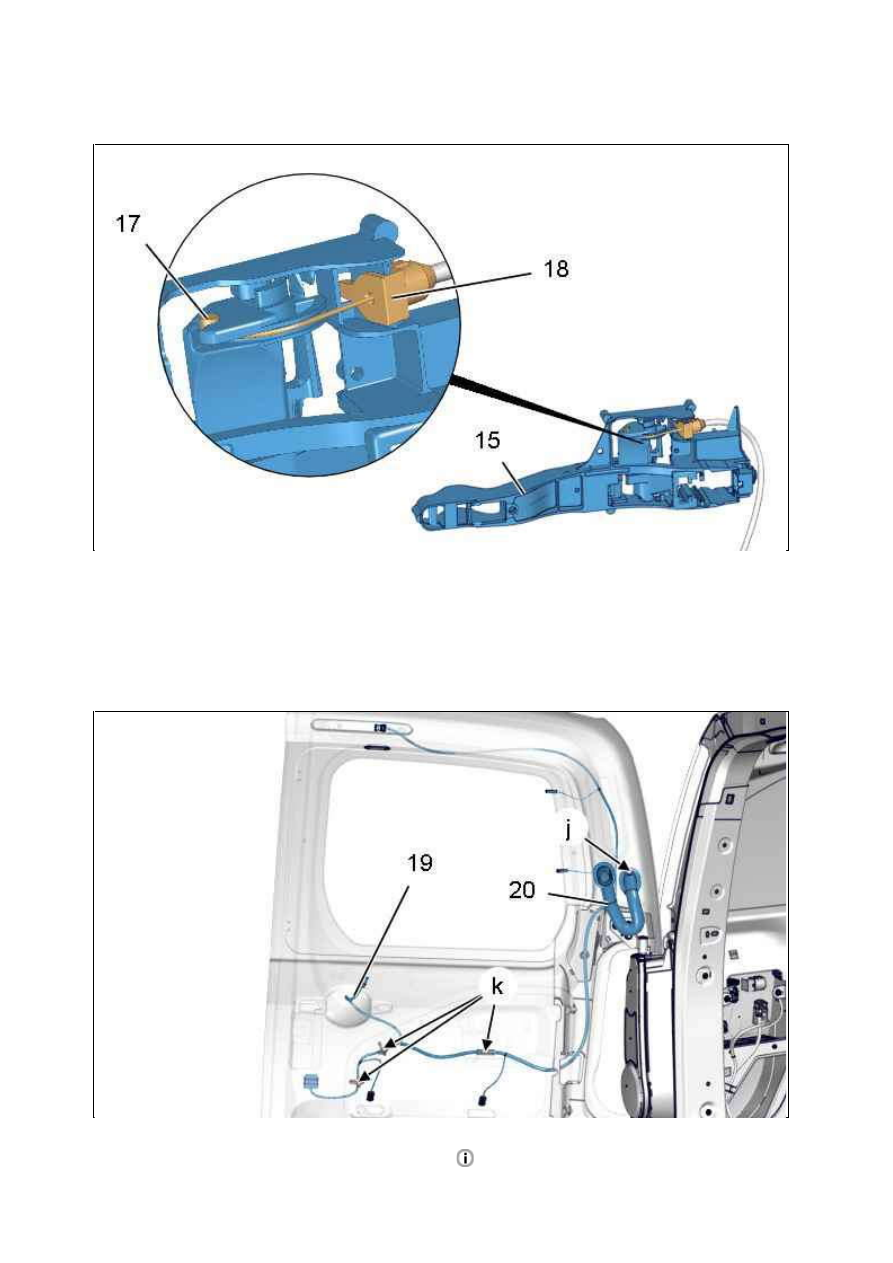

Отсоедините крепление оплетки (18).
Отделите конец троса управления (17).
Снимите :



Механизм наружной ручки двери (15)



Механизм замка двери (16)

Отделите :

Ж гут проводов задней распашной двери

.

Рисунок : C5DM076D

Рисунок : C4BM100D

18.01.2012

Отсоединить :



Жгут электрических проводов (19) ( в "k")



Втулка (20) ( в "j")

Отделите : Жгут проводов (19) распашной двери.
Снимите жгут проводов (19).

3.2. Задняя распашная дверь

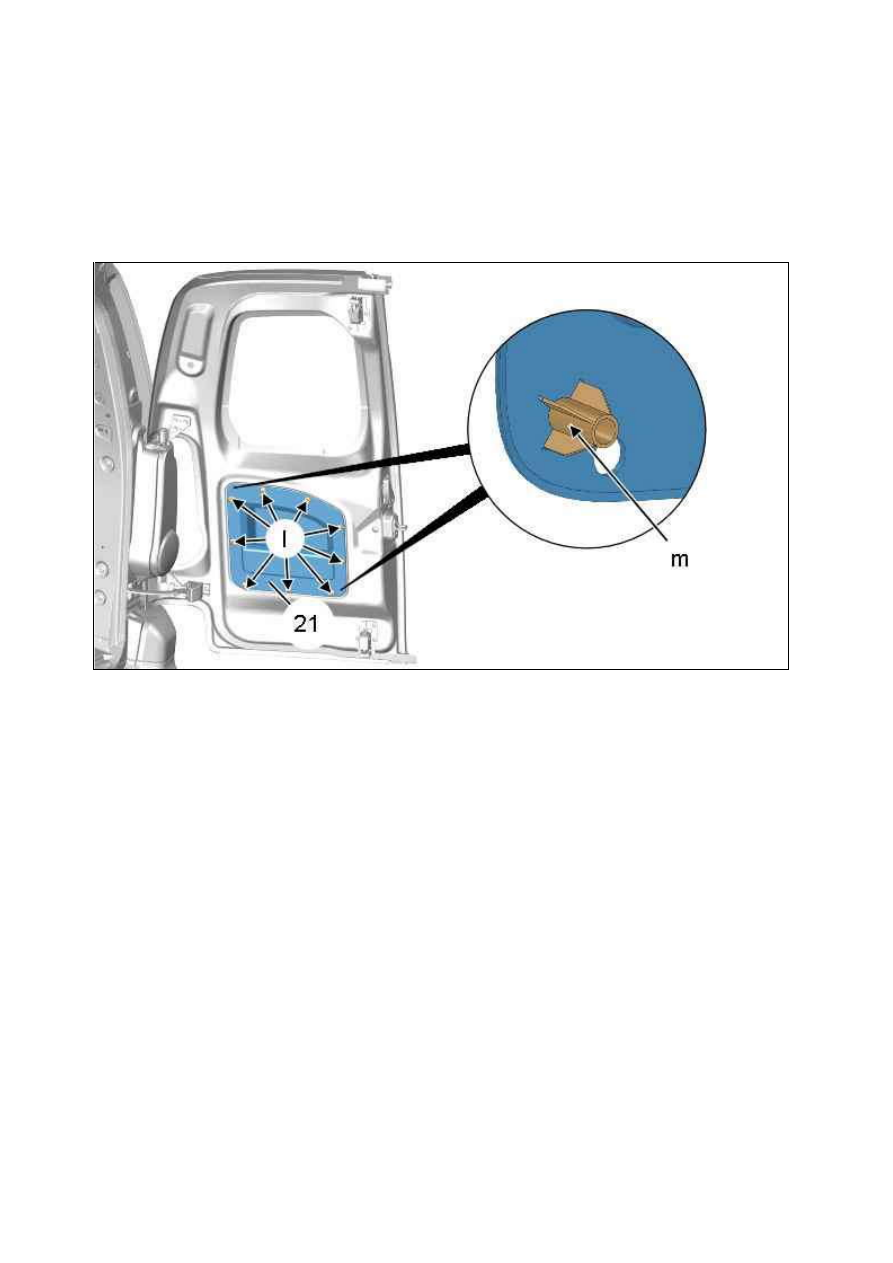

Открепите крепления ( в "l") ; С помощью приспособления [1].
Отсоединить панель двери (21) от направляющих ( в "m").
Снимите : Панель двери (21).

Рисунок : C4BM101D

18.01.2012

Снимите :



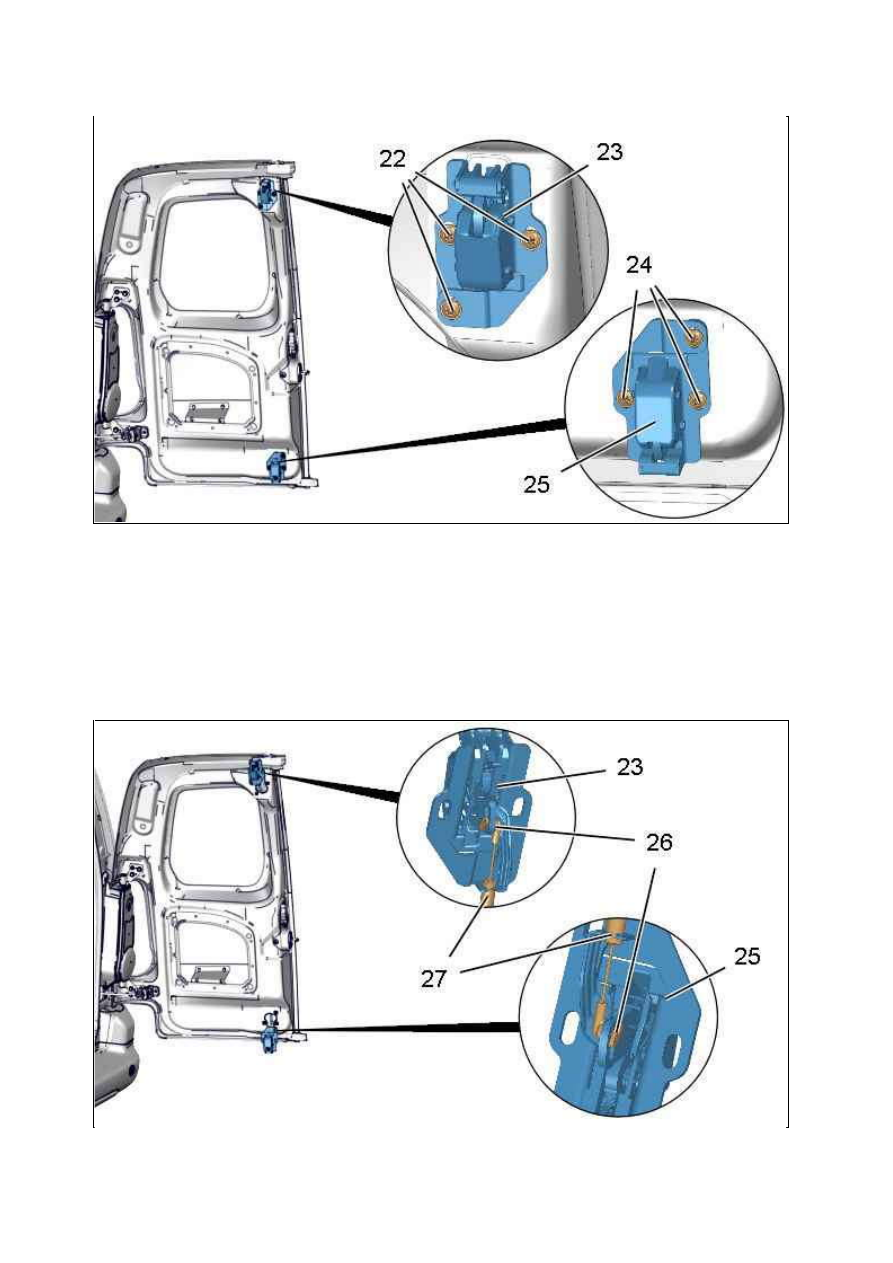

болтов (22)



болтов (24)

Отделите :



Верхний механизм закрывания (23)



Нижний механизм закрывания (25)

Рисунок : C4BM102D

Рисунок : C4BM103D

18.01.2012
