Peugeot Partner (B9). Руководство - часть 221





СНЯТИЕ ­ У СТАНОВК А : ШАРНИРЫ К РЫШ К И БАГАЖНИК А

ОБЯЗАТЕЛЬНО

Соблюдайте чистоту и правила безопасного выполнения работ

1. Снятие

Снимите крышку багажника

.

Снимите :

Гайки (1)

Ш арниры крышки багажника (2)

2. У становка

Обивку многофункциональной крыши

 (в зависимости от комплектации).

Обивку крыши

 (в зависимости от комплектации).

Рисунок : C4BM0XND

18.01.2012

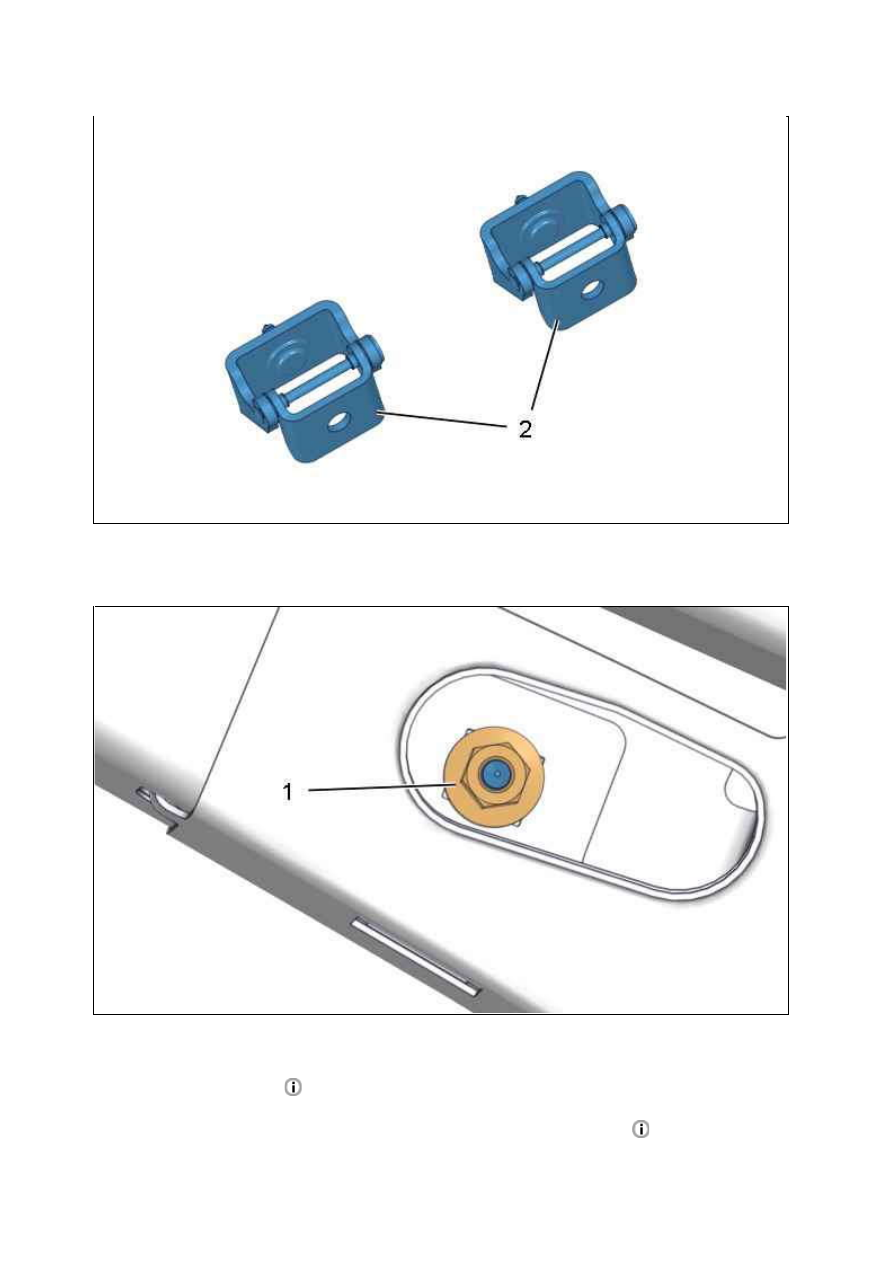

Установить шарниры двери багажного отделения (2).

Установите :

Гайки (1) (Не затягивая)

К рышку багажника

Затянуть гаек моментом от (1) до 2 дН.м.

Рисунок : C4BM0XPD

Рисунок : C4BM0XQD

Выполнить регулировку зазоров и прилегания двери багажного отделения

.

18.01.2012

Установка производится выполнением операций по снятию в обратном порядке.
Проверьте функционирование различного оборудования.

18.01.2012

РАЗБОРК А ­ СБОРК А : ЗАДНИЕ РАСПАШНЫЕ ДВЕРИ

ОБЯЗАТЕЛЬНО

Соблюдайте чистоту и правила безопасного выполнения работ

1. Рекомендуемое оборудование

[1] Оборудование для снятия обшивки (­).1350­ZZ.

2. Предварительные операции

Отсоединить аккумуляторную батарею .
Снимите :

Привод стеклоочистителя задней распашной двери

Стекло задней распашной двери

3­й стоп­сигнал

3. Разборка

3.1. Задняя левая распашная дверь

Рисунок : E5AP30WD

18.01.2012
