(5) между кронштейном заднего спойлера (3) и дверью багажника.

Установка производится выполнением операций по снятию в обратном порядке.
Затянуть болты (4) моментом 0,4 дН.м .
Проверьте функционирование электрооборудования.

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : СТЕК ЛО К РЫШК И БАГАЖНИК А

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемые приспособления

Оборудование для стекла

.

2. Рекомендованные компоненты

К омпоненты ветрого стекла

.

3. Снятие

Снимите механизм стеклоочистителя

 (задняя).

Отсоединить : 2 разъема оттаивания ( в "a") (Стекло крышки багажника).

Рисунок : C4BM0XWD

18.01.2012

ПРИМ ЕЧАНИЕ : В случае повторного использования заднего стекла поместите отрезки клейкой ленты (1)
и разрежьте их (Как показано выше) ( в "b").

ВНИМ АНИЕ :  Защитить  периметр  стекла  (Крышка  багажного  отделения  (2))  ;  С  помощью  клейкой
ленты .

Прокните монтажным шилом слой клея изнутри наружу.
Пропустите режущую струну [1c] в отверстие шила (в соответствии со стрелкой ).

Рисунок : C4BM0XXD

Рисунок : C4BM0XYD

18.01.2012

Подберните конец струны [1c] изнутри автомобиля.
Удалите шило.

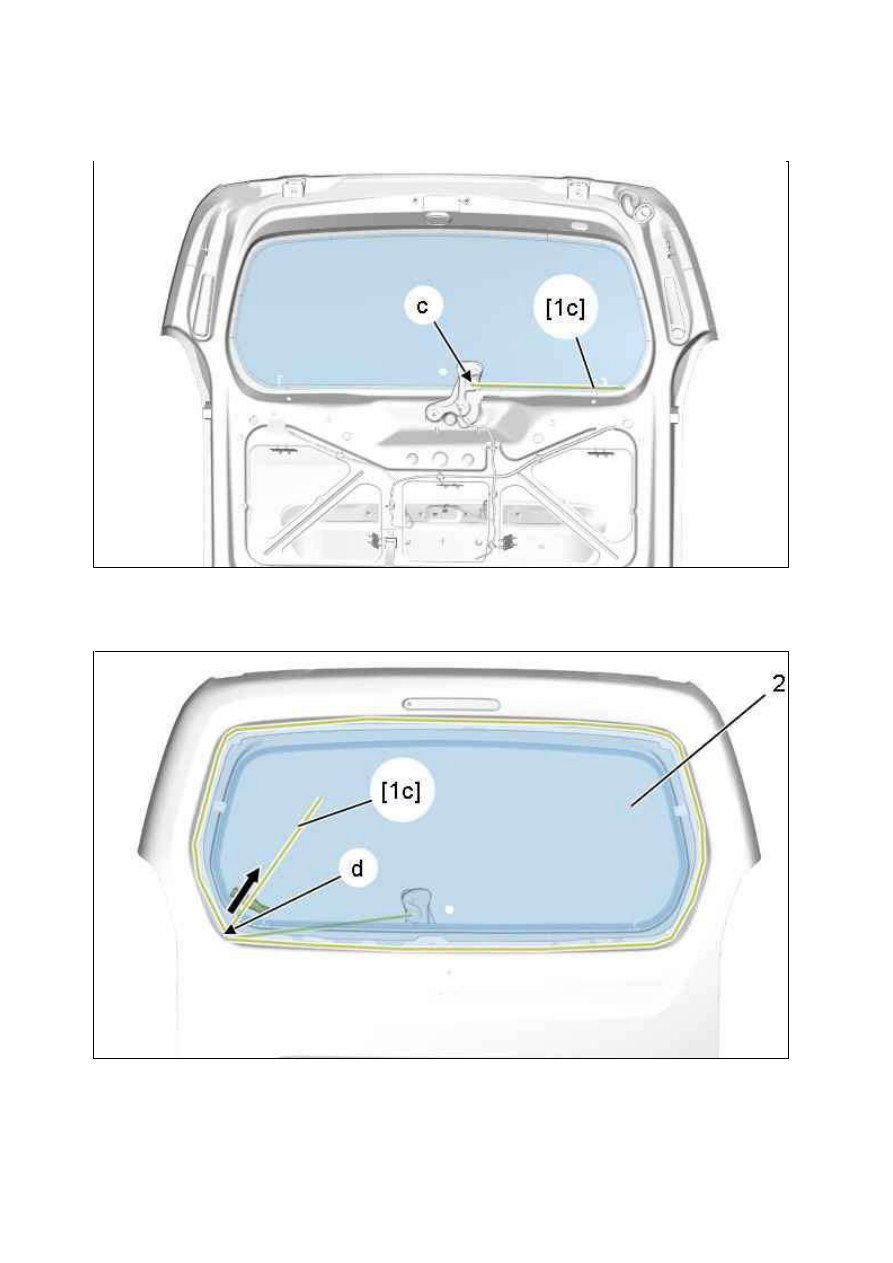

Закрепить конец струны [1c] на креплении заднего стеклоочистителя ( в "c").

Пропустите режущую проволоку [1c] под стеклом крышки багажника (2).

ПРИМ ЕЧАНИЕ : Оставить длостаточную длину для пропуска струны [1c] внутрь автомобиля (Около 600
мм) ( в "d").

Рисунок : C4BM0XZD

Рисунок : C4BM0Y0D
