Прокните монтажным шилом слой клея изнутри наружу.
Пропустите режущую струну [1c] в отверстие шила (в соответствии со стрелкой ).
Удалите шило.

Прикрепите конец режущей струны [1c] в наматывателе с роликом [1a].

ПРИМ ЕЧАНИЕ : 2 человека необходимы для выполнения следующих операций.

Срезать и переместить приспособление [1a] по контуру клейкого уплотнения.

ПРИМ ЕЧАНИЕ : При меньшем сопротивлении во время вырезания ослабьте натяжение режущей струны
[1c].

Помогите режущей струне [1c] пройти через сопротивления (упорные прокладки, увеличенная толщина клея
уплонителя или стыки панелей.
Завершите разрезание клейкого шва .

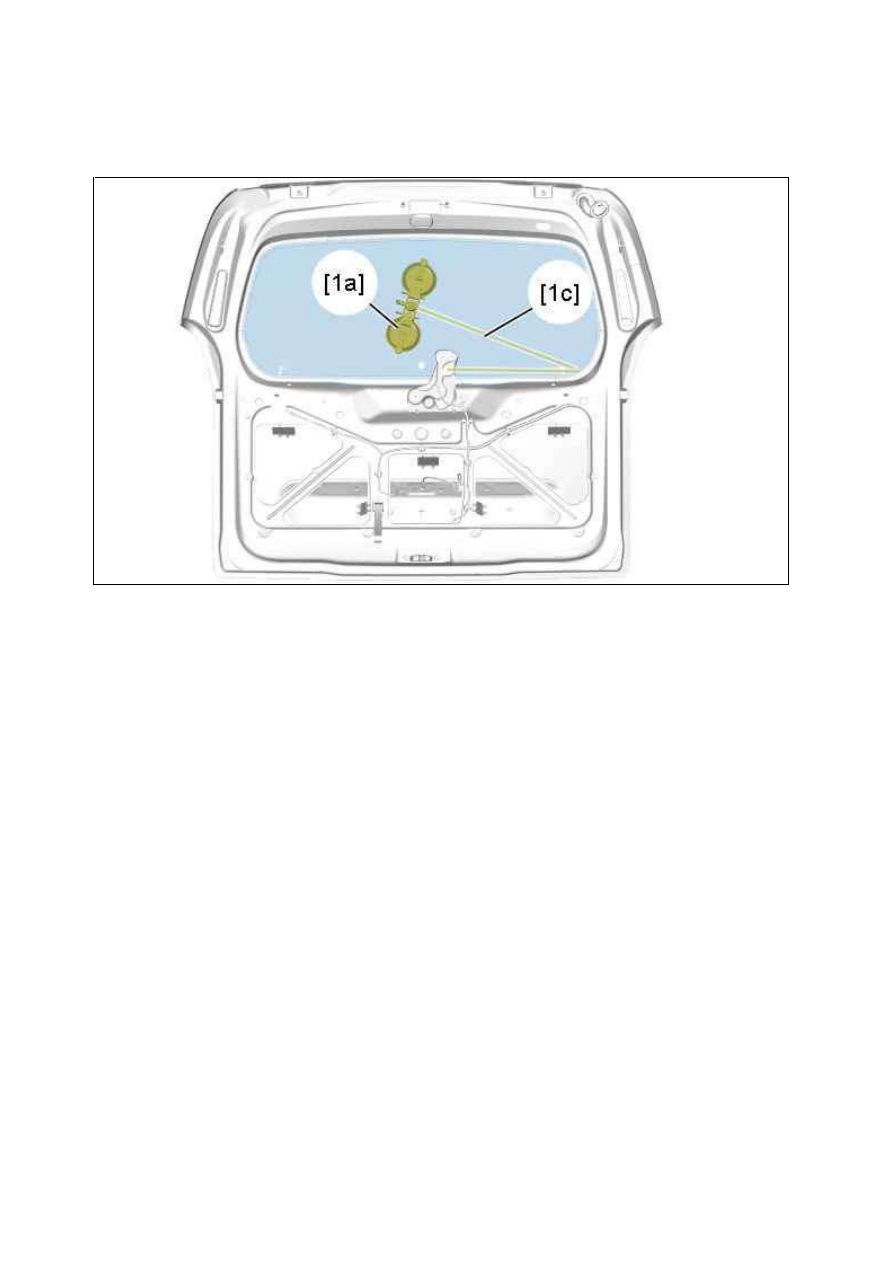

Рисунок : C4BM0Y1D

18.01.2012

Снимите стекло крышки багажника (2) ; С помощью двух ручек [3] с присосками.

4. Очистка

4.1. Подготовка стекла

1­й раз : Повторное использование стекла крышки багажника (2) :



Вставьте в электрический нож [9b] лезвие [13]



Срежьте со стекла остатки клейкого шва



Сотрите пыль чистой тряпкой



Наносите грунтовку только на места, зачищенные до металла

2­й раз : Установка нового стекла крышки багажника (2) :



Обезжирьте край стекла крышки багажника (2)



Нанести первичный подготовительный слой из комплекта для наклейки A3



Наносите грунтовку только на места, зачищенные до металла



Дайте подсохнуть в течение 10 минут

4.2. Подготовка паза

1­й раз : При наличии остатка клейкого шва :



Вставьте в электрический нож [9b] лезвие [13]



Срежьте со стекла остатки клейкого шва



Сотрите пыль чистой тряпкой

2­й раз : На новой детали :



Обезжирьте паз



Нанести первичный подготовительный слой из комплекта для наклейки A3



Дайте подсохнуть в течение 10 минут

5. У становка

ВНИМ АНИЕ : Использование двухкомпонентного средства : Между установкой стекла на автомобиль и

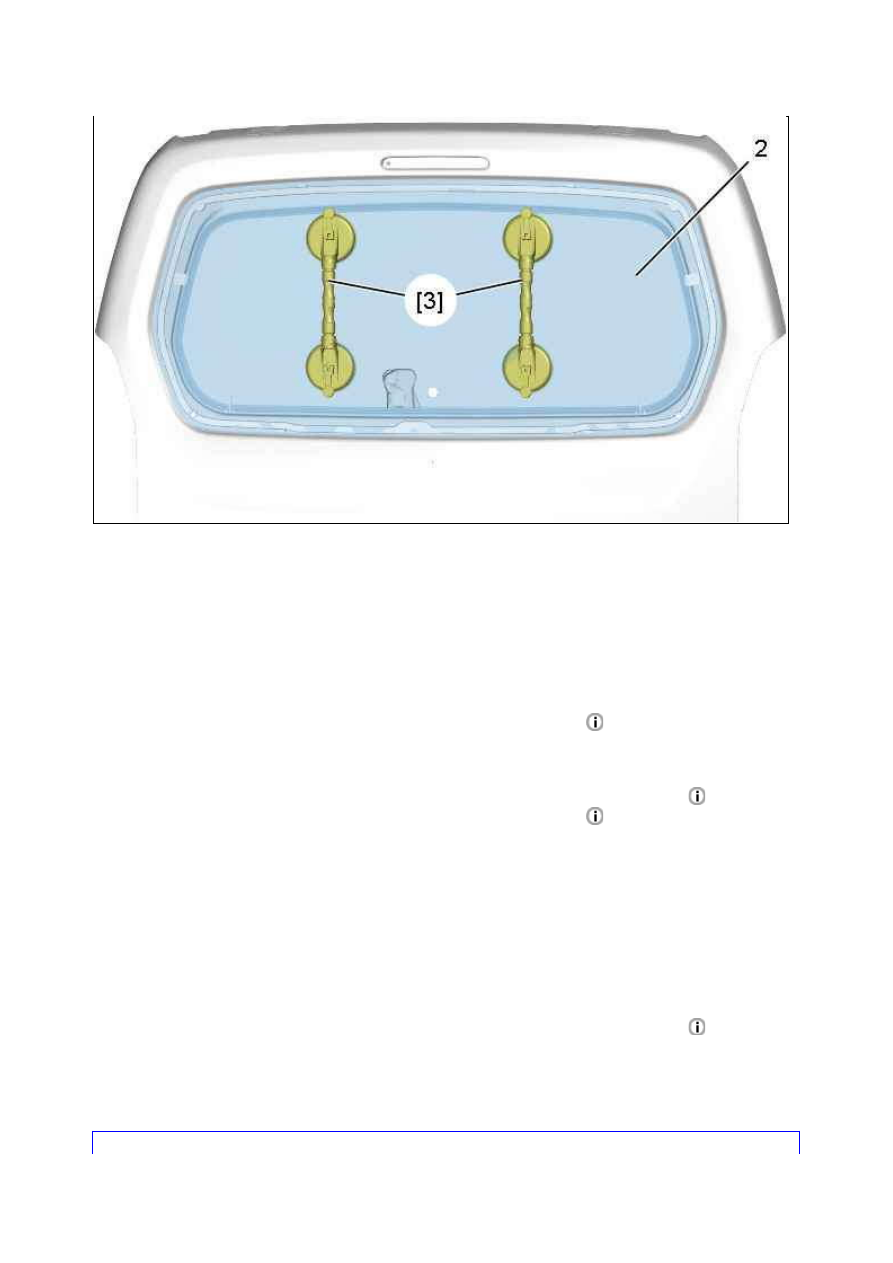

Рисунок : C4BM0Y2D

18.01.2012

началом выдавливания герметика проходит 5 минут.

Замените уплотнитель (3) (при необходимости).

ВНИМ АНИЕ : Систематически заменять : Регулировочные прокладки .

шириной "A" = 8 мм.
Высота "B" = 12 мм.

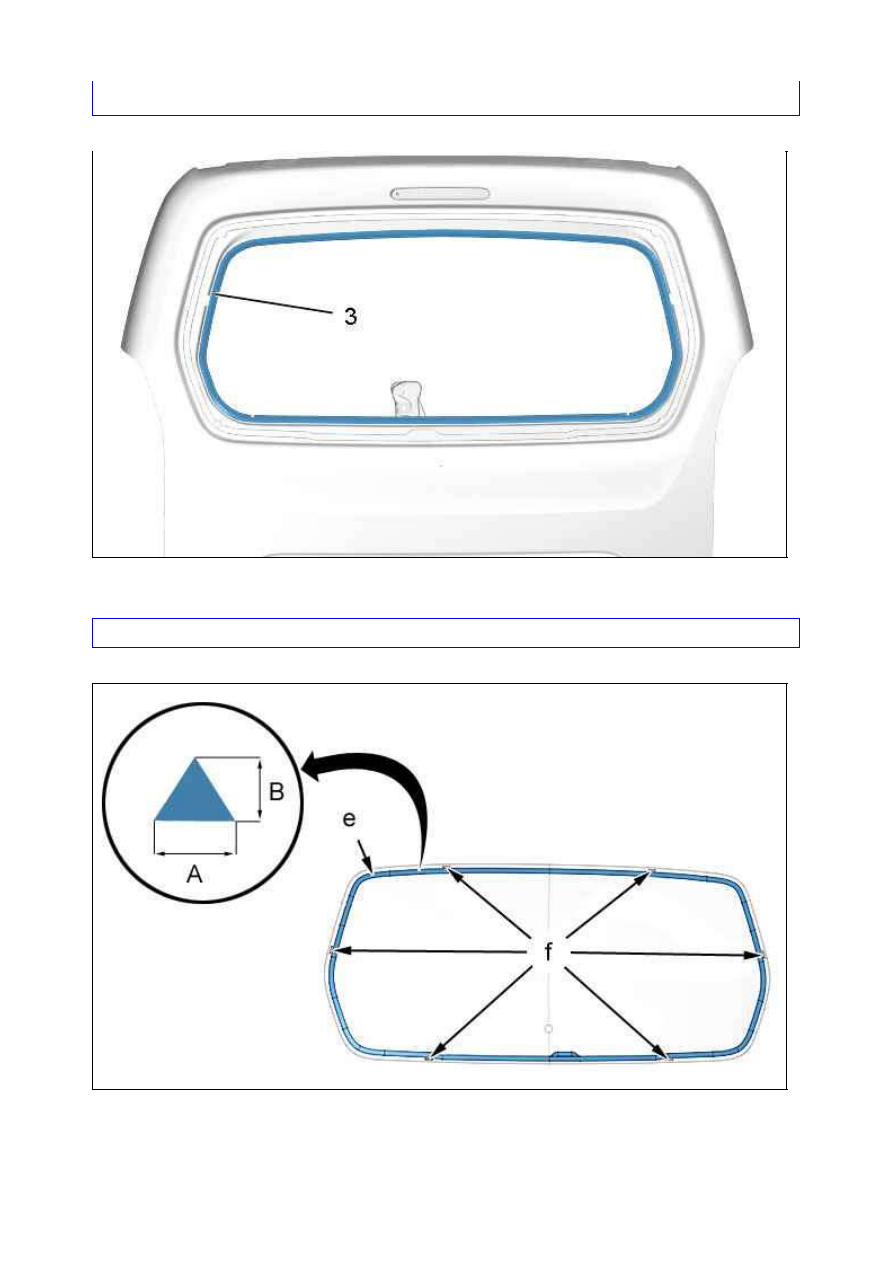

Рисунок : C4BM0Y3D

Рисунок : C4BM0Y4D

18.01.2012

Размер наконечника треугольного сечения для получения валика клея уплотнителя шириной "A" и высотой
"B".
Установить подкладки стекла двери багажного отделения (2) ( в "f").
1­й раз : Повторное использование стекла крышки багажника (2).
Нанесите клейкий шов по периметру стекла задней откидной двери (2) ( в "e").
Установите стекло крышки багажника (2) :



С помощью шарнирных присосок [3]



С помощью клейких лент (1)

Слегка нажмите по периметру стекла крышки багажника (2).
Очистите стекло крышки багажника (2) и прилегающую поверхность .
2­й раз : Установка нового стекла крышки багажника :



Нанесите клейкий шов по периметру стекла задней откидной двери ( в "e")



Установите стекло крышки багажника ; С помощью шарнирных присосок [3]



Слегка нажмите по периметру стекла крышки багажника



Очистите стекло крышки багажника и прилегающую поверхность

6. Общие операции

ВНИМ АНИЕ :  После  установки  стекла  выждать  необходимое  время  перед  началом  эксплуатации
автомобиля, рекомендуемое поставщиками для используемых составов,.

Продолжите операции установки в последовательности, обратной снятию.
Проверьте герметичность стекла крышки багажника .
Очистите стекло крышки багажника и прилегающую поверхность .
Проверьте функционирование электрооборудования.
