Peugeot Partner (B9). Руководство - часть 224

Отсоединить : Крепление оплетки (27).
Отделите : Концы тросов управления (26).
Снимите :



Верхний механизм закрывания (23)



Нижний механизм закрывания (25)

Снимите :



болтов (29)



Опору центрального механизма закрытия (28)

Рисунок : C4BM104D

18.01.2012

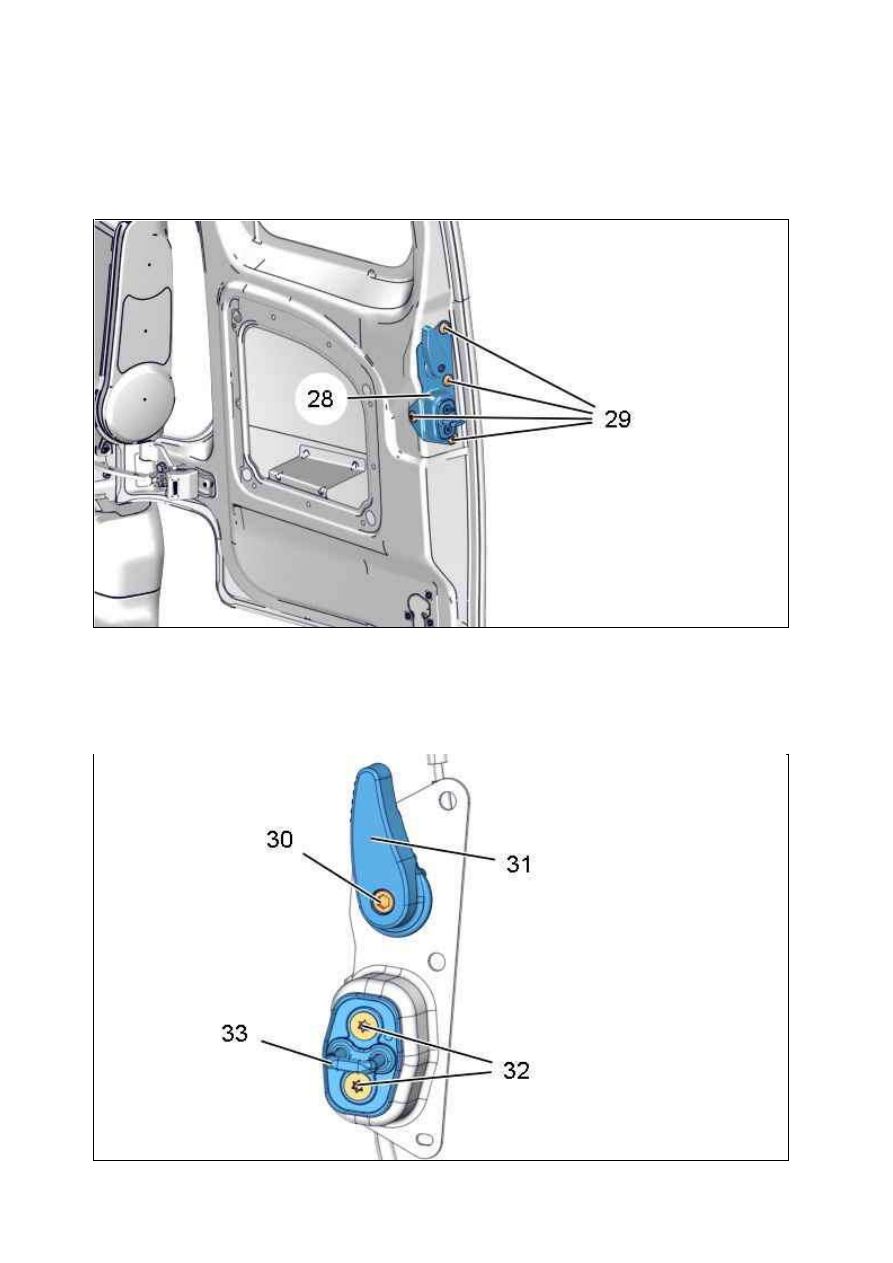

Снимите :



Болт (30)



Рукоятка (31)



болтов (32)



Скоба замка (33)

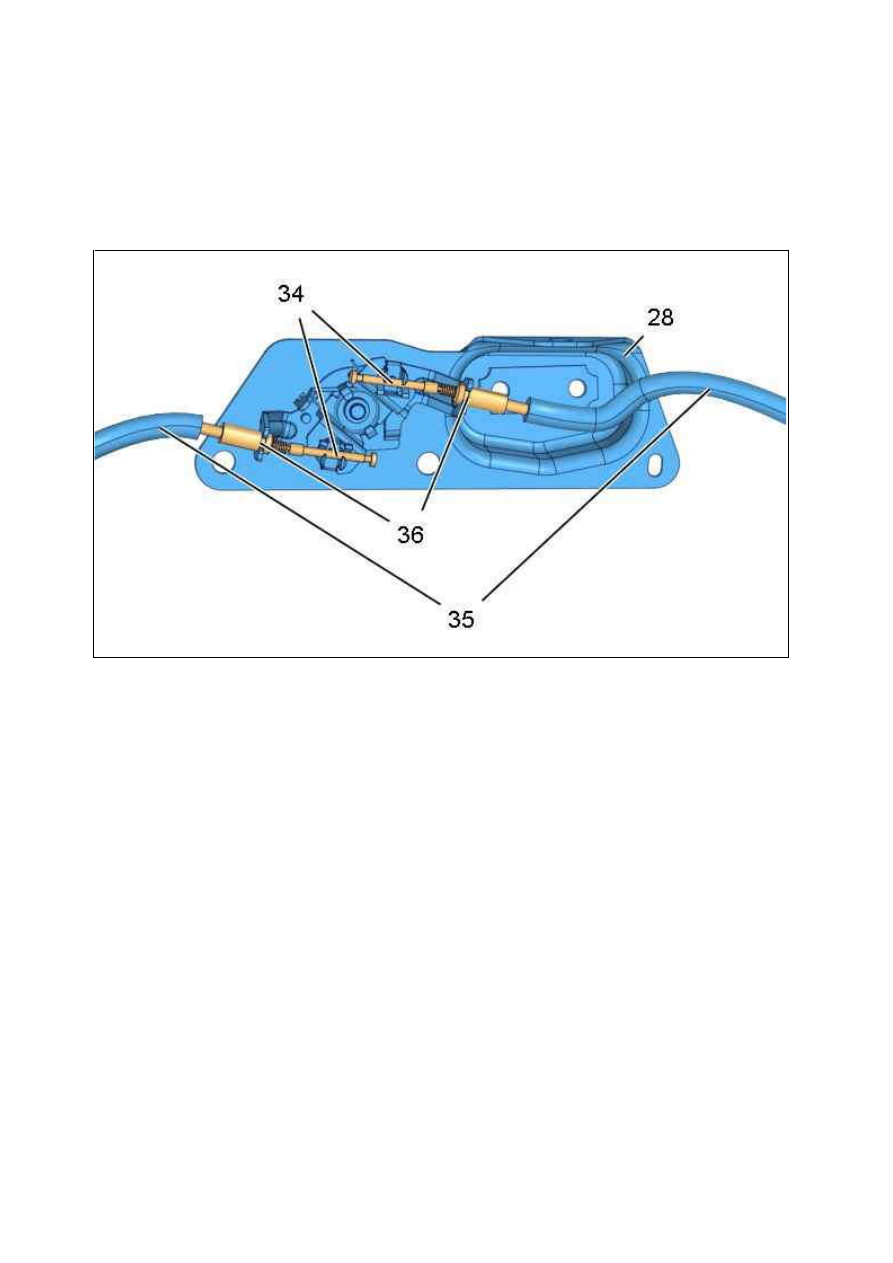

Отсоедините крепление оплетки (36).
Отделите : Концы тросов управления (34).
Снимите :



Опору центрального механизма закрытия (28)



Кабели управления (35)

Рисунок : C4BM105D

Рисунок : C5DM077D

18.01.2012

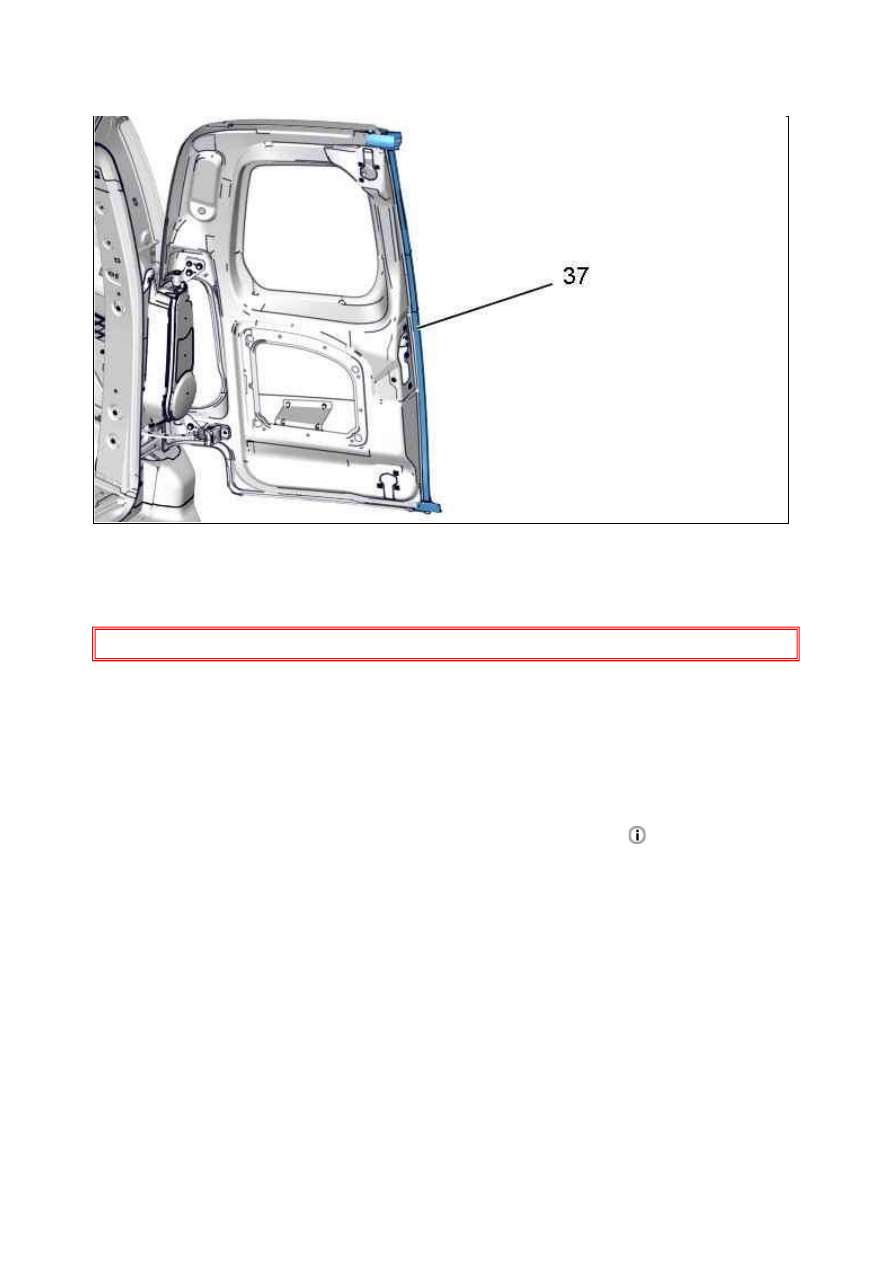

Снять уплотнитель (37).

4. Сборка

ОБЯЗАТЕЛЬНО : Проверить состояние фиксаторов, при необходимости, заменить их.

Установка производится выполнением операций по снятию в обратном порядке.
Затяните :



болтов (9) моментом 2 ± 0,3 дН.м



Болт (13) моментом 0,5 ± 0,1 дН.м ( в "f")



болтов (14) моментом 1 ± 0,5 дН.м



болтов (22), (24), (29) моментом 2 ± 0,3 дН.м



Болт (30) моментом 1 ± 0,1 дН.м



болтов (32) моментом 2 ± 0,3 дН.м

Выполнить регулировку механизма закрытия (23), (25) и скобы замка (33)

 .

Подсоедините обратно аккумуляторную батарею.
Проверьте функционирование различного оборудования.

Рисунок : C4BM106D

18.01.2012

РАЗБОРК А ­ СБОРК А : К РЫШ К А БАГАЖНОГО ОТДЕЛЕНИЯ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Инструменты

[1] Приспособления для снятия обшивки (­).1350­ZZ.

Рисунок : E5AP30WD

18.01.2012
