Снять гаек (7).
Отделите ; Снять кнопку открытия крышки багажника (6).

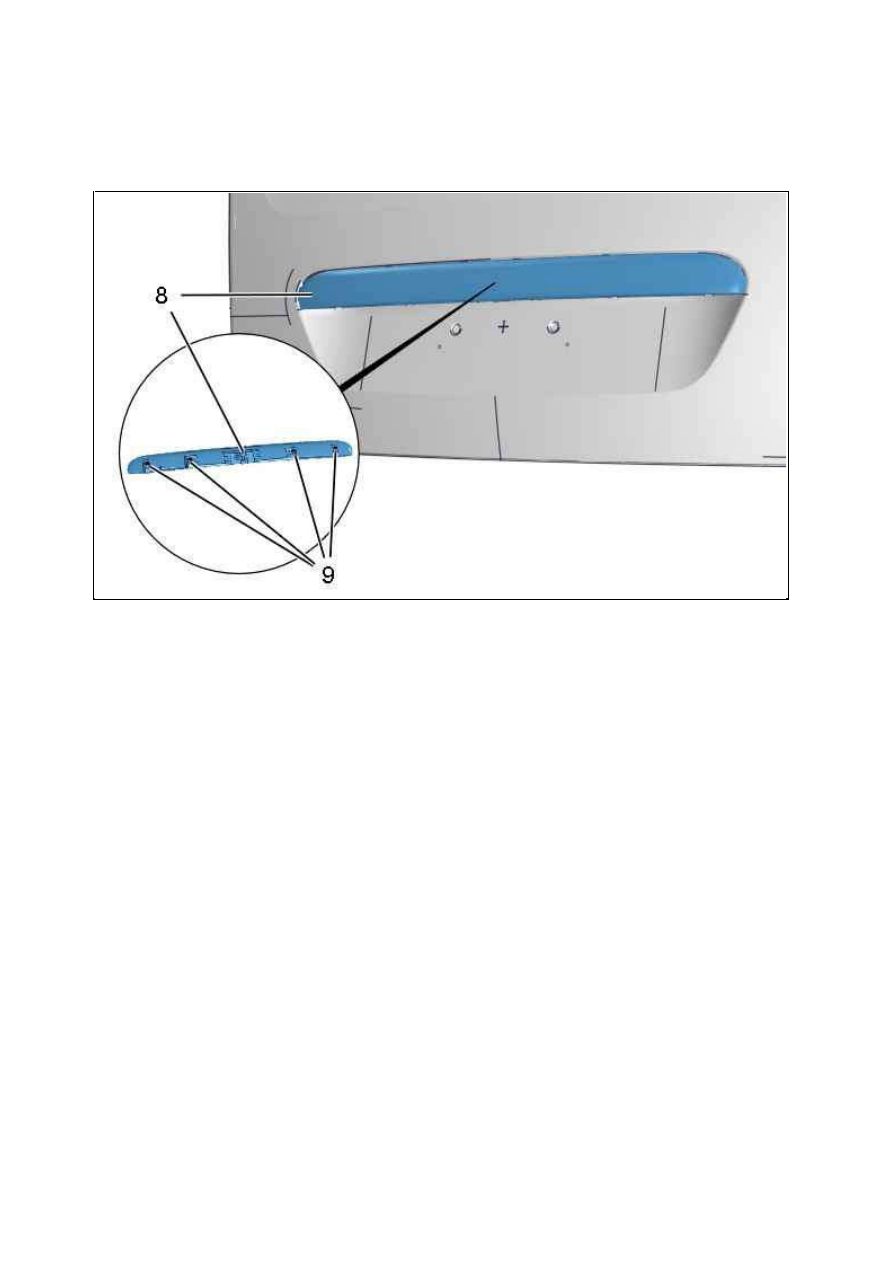

3.5. Декоративный элемент номерного знака

Снимите :



Гайки (9)



Декоративная рамка (8) номерного знака

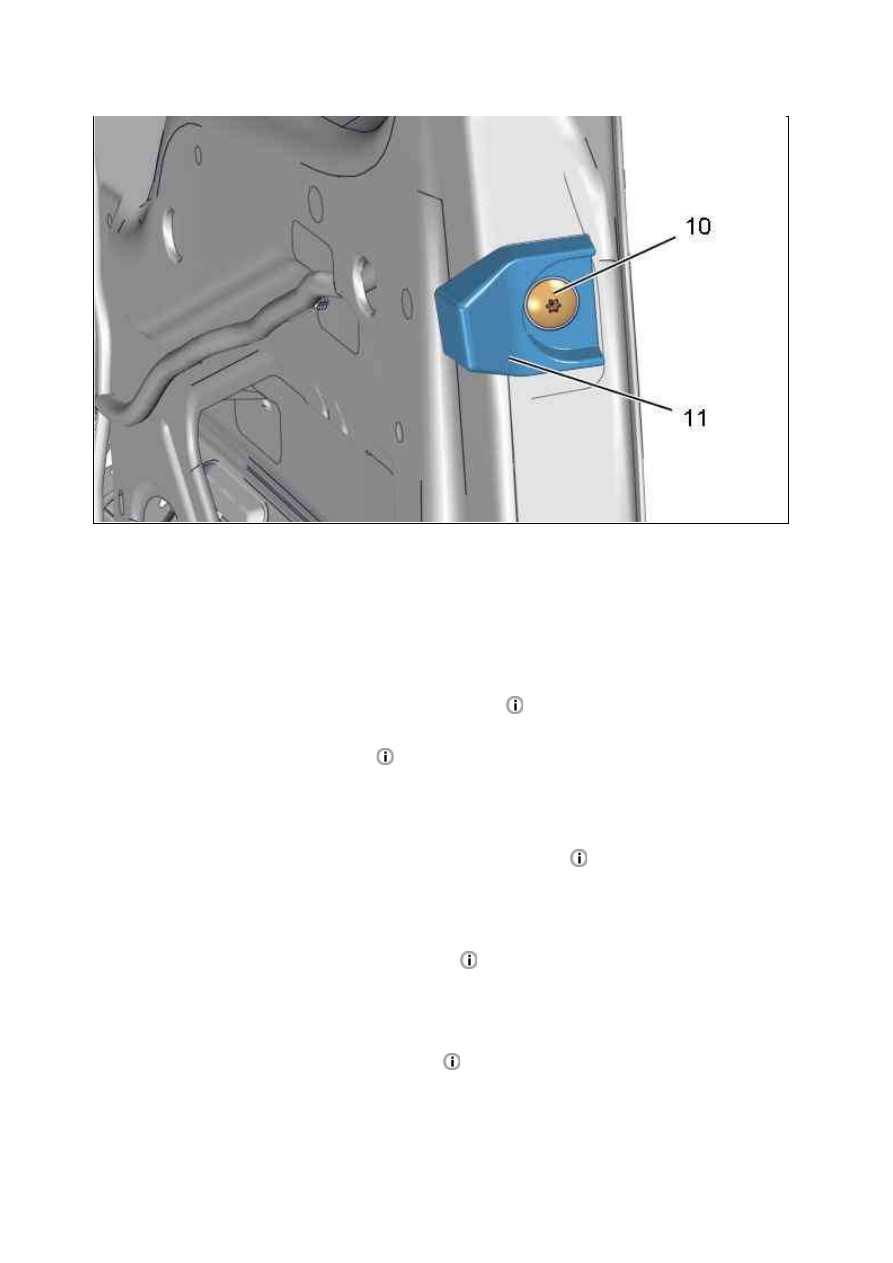

3.6. упор

Рисунок : C4BM10JD

18.01.2012

Снимите :



Болт (10)



Верхний упор (11)

ПРИМ ЕЧАНИЕ : Операция выполняется симметрично.

3.7. Третий стоп­сигнал двери багажного отделения

Снимите :

Третий стоп­сигнал двери багажного отделения

.

3.8. Замок крышки багажника

Снимите :

Замок задней откидной двери

.

3.9. М еханизм стеклоочистителя двери багажного отделения

ПРИМ ЕЧАНИЕ : В зависимости от комплектации.

Снимите :

М еханизм стеклоочистителя двери багажного отделения

.

3.10. Неподвижное стекло крышки багажника

ПРИМ ЕЧАНИЕ : В зависимости от комплектации.

3.11. Подвижное стекло крышки багажника

ПРИМ ЕЧАНИЕ : В зависимости от комплектации.

3.12. замок открывающегося стекла двери багажного отделения

ПРИМ ЕЧАНИЕ : В зависимости от комплектации.

Рисунок : C4BM10KD

Снимите :

Неподвижное стекло крышки багажника

.

Снимите :

Подвижное стекло крышки багажника

.

18.01.2012

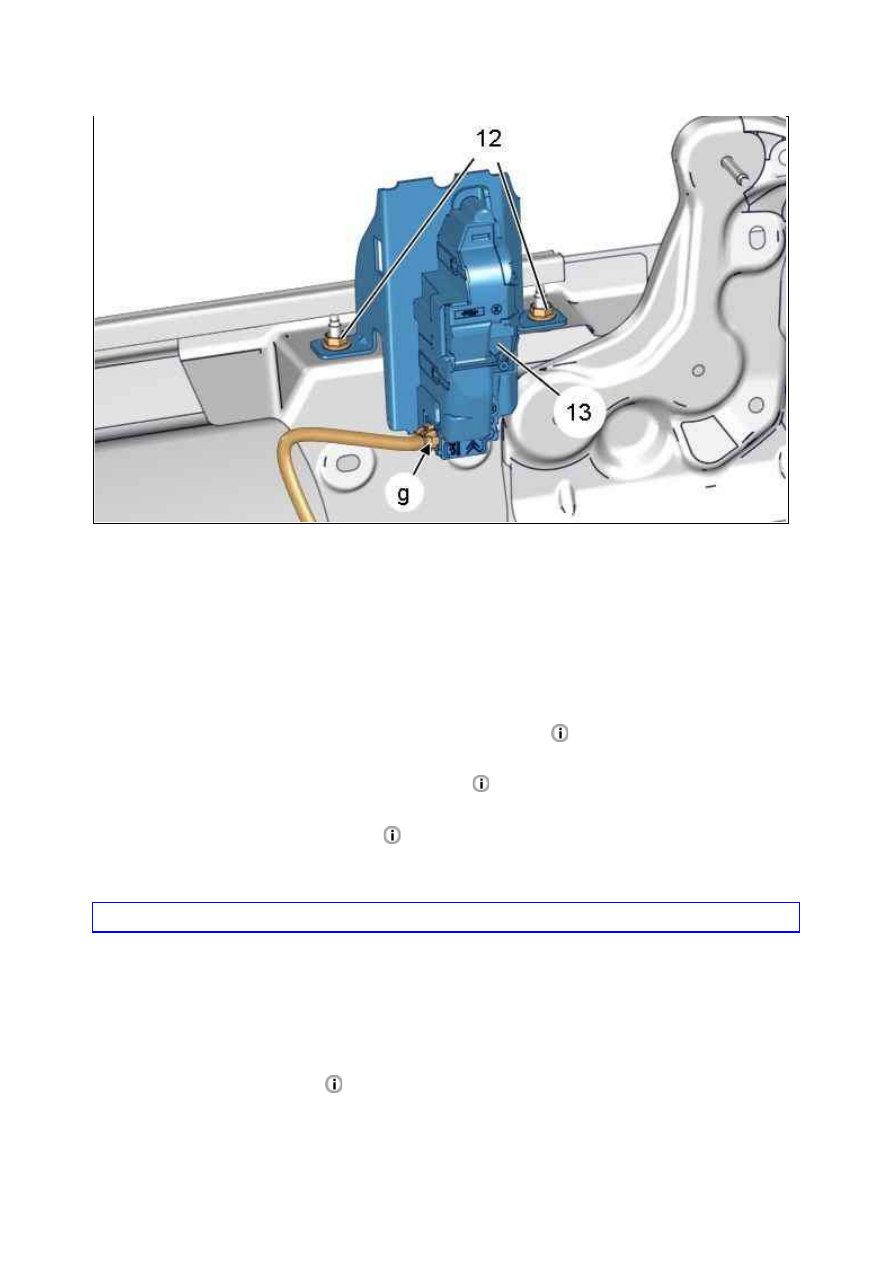

Отсоедините разъем ( в "g").
Снимите :



Гайки (12)



Замок открывающегося стекла двери багажного отделения (13) (С кронштейном)

3.13. Петли подвижного стекла двери багажного отделения

ПРИМ ЕЧАНИЕ : В зависимости от комплектации.

3.14. М онограмма на крышке багажника

3.15. Электрический жгут (К рышка багажного отделения )

Снимите :

Ж гут электрических проводов

(Крышка багажного отделения ).

4. Сборка

ВНИМ АНИЕ : Систематически заменять неисправные фиксаторы.

Установка производится выполнением операций по снятию в обратном порядке.
Моменты затяжки :



гайки (7), (12) моментом 1 дН.м



Затянуть болты (10) моментом 0,5 дНм

5. Дополнительные операции

У становите крышку багажника

.

Проверьте функционирование различного оборудования.

Рисунок : C4BM10LD

Снимите :

Петли подвижного стекла двери багажного отделения

.

Снимите :

М онограммы с двери багажного отделения

.

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : ЗАДНИЙ БРЫЗГОВИК

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Предварительные операции

Снимите заднее колесо.

ПРИМ ЕЧАНИЕ : Установить автомобиль на двухстоечный подъемник (для облегчения работы).

3. Снятие

Рисунок : E5AP30WD
