Peugeot Partner (B9). Руководство - часть 228

(1) Желоб заднего крыла в сборе.

5.2. Идентификация прилегающих частей

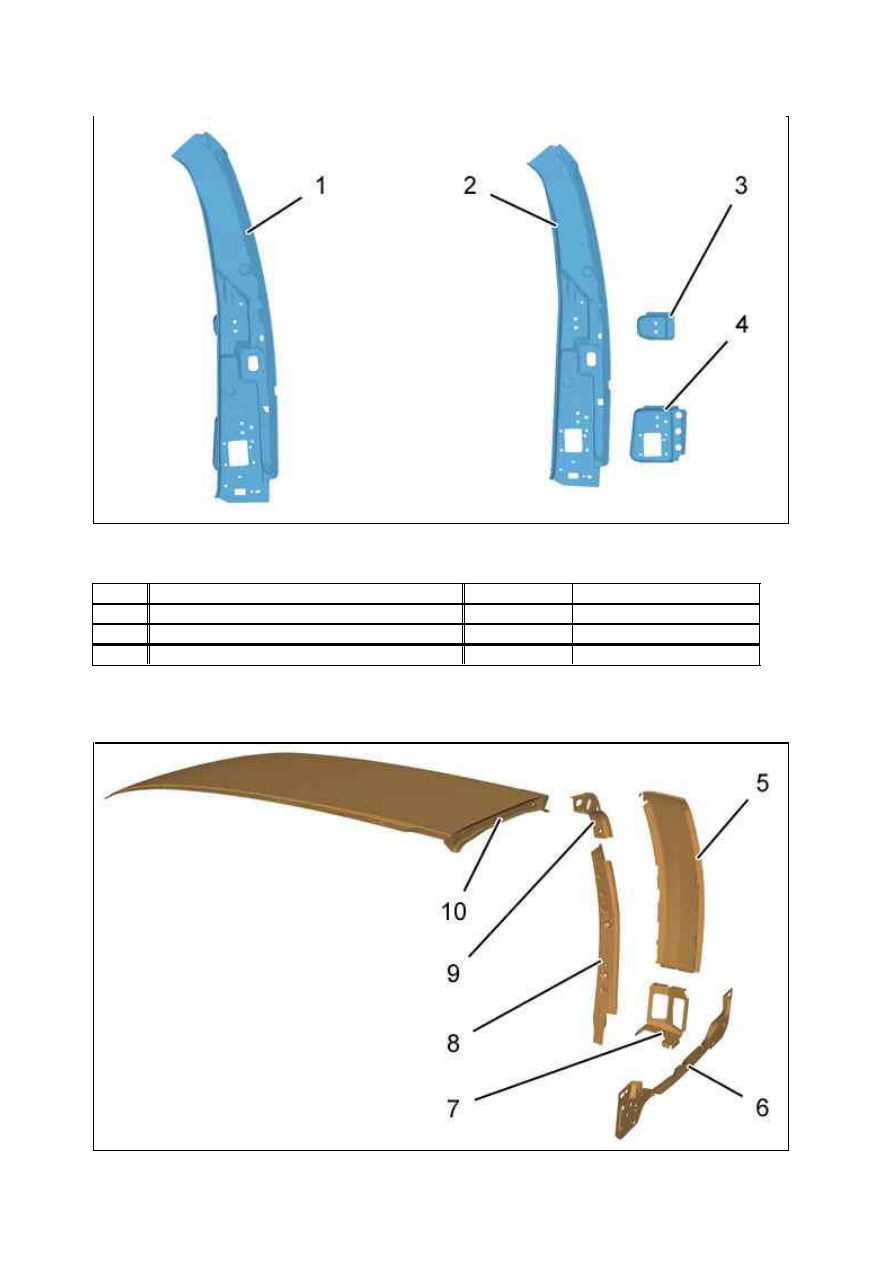

Рисунок : C4BM0RWD

М етка  Обозначение

Толщина (мм)   Характер/классификация

(2)

Желоб заднего крыла

0,77

HLE (* )

(3)

Усилитель верхнего шарнира распашной двери  2,00

THLE (* * )

(4)

Усилитель нижнего шарнира распашной двери  2,00

UHLE (* * * )

18.01.2012

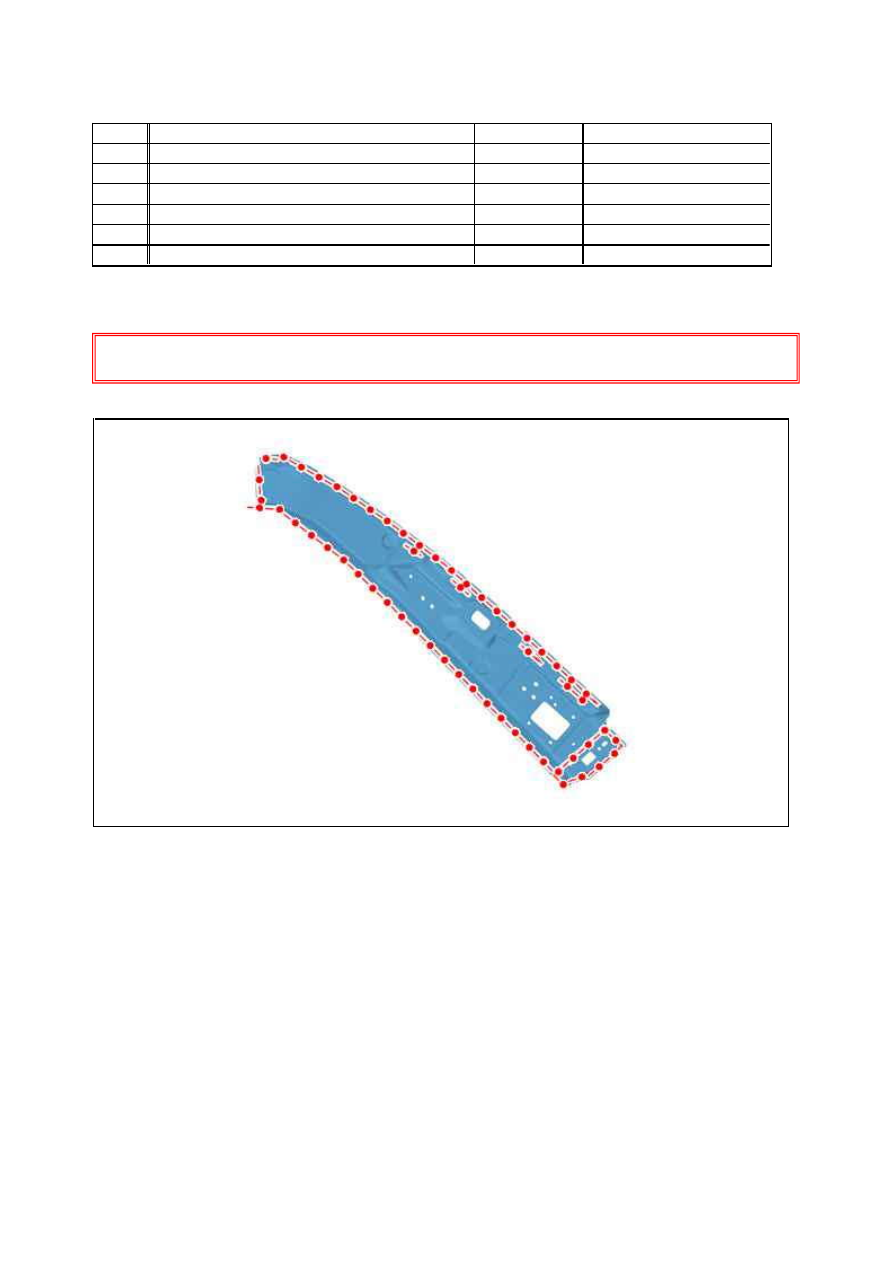

6. Подготовка : Желоб заднего крыла

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

7. Резка элемента на кузове

Рисунок : C4BM0RXD

М етка  Обозначение

Толщина (мм)   Характер/классификация

(5)

Удлинитель панели со стороны салона

0,67

Мягкая сталь

(6)

Задняя панель

0,87

Мягкая сталь

(7)

Удлинитель внутренней панели заднего крыла

0.97

Мягкая сталь

(8)

Стойка крышки багажника

0.77

HLE(* )

(9)

Верхняя накладка стойки задней откидной двери  1,47

HLE (* )

(10)

Крыша

0,67

Мягкая сталь

Рисунок : C4BM0RYD

18.01.2012

Разметить и вырезать точки сварки.

Снимите : 3 винта (11) крепления усилителей верхней и нижней петли.
Снимите : Желоб заднего крыла .

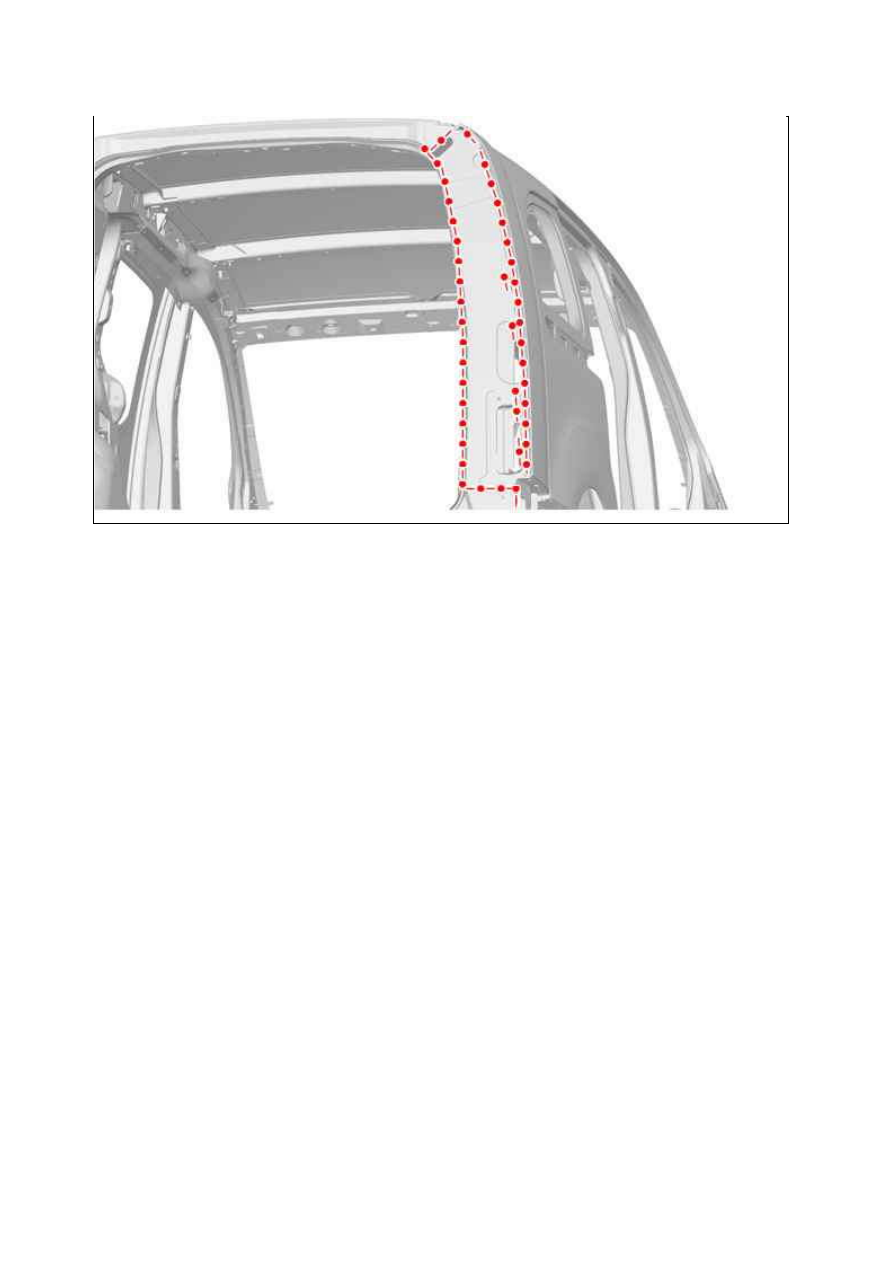

8. Очистка и подготовка кузова

Рисунок : C4BM0RZD

Рисунок : C4BM0S0D

18.01.2012

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

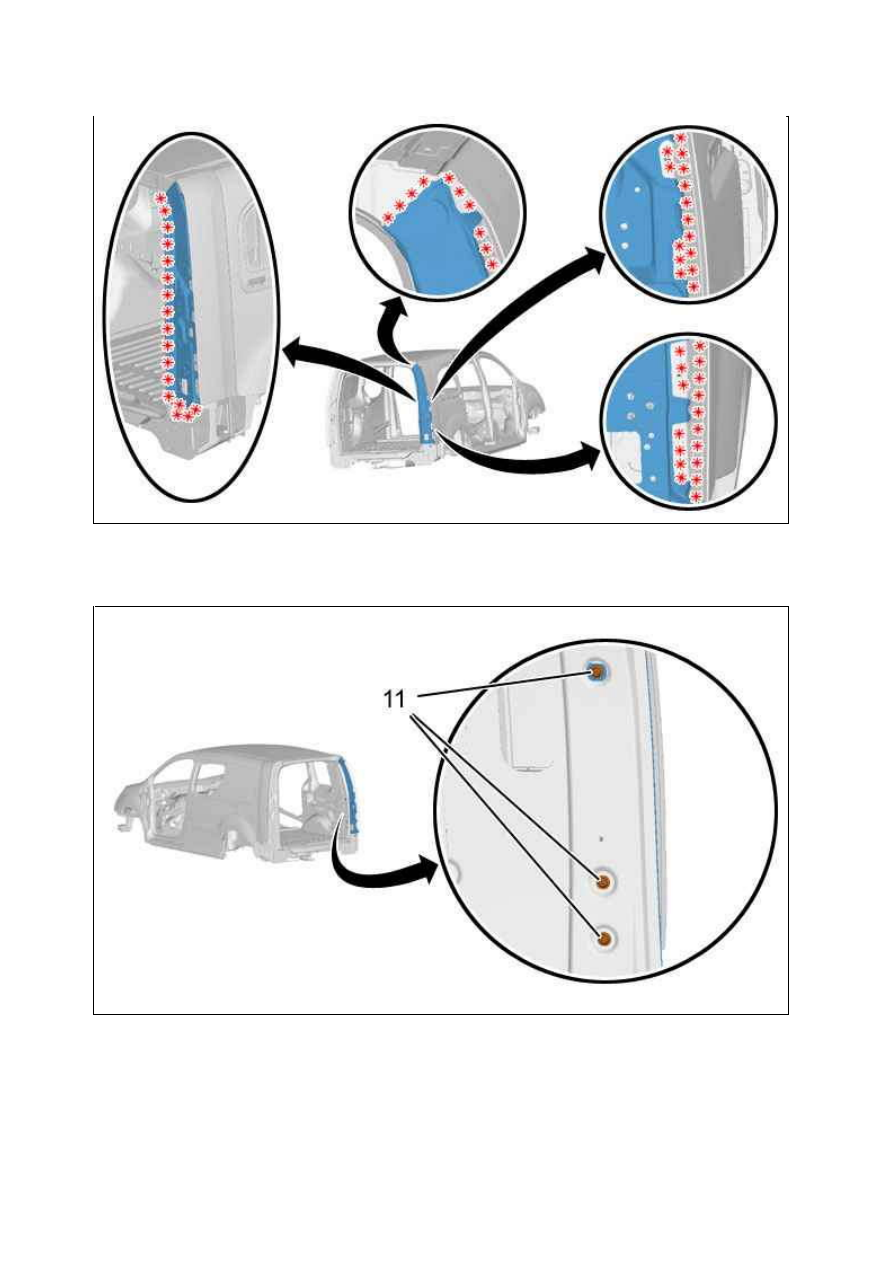

9. Подгонка

Расположить : Желоб заднего крыла .
Установите : 3 винта (11) крепления усилителей верхней и нижней петли.
Установить элементы, обеспечивающие подгонку.
Проверьте зазоры и выравнивание.
Удерживать элемент на месте.

10. Сварка

Рисунок : C4BM0S1D

18.01.2012
