Peugeot Partner (B9). Руководство - часть 213





Последовательно отсоединить ( в "j" et "h") ; С помощью приспособления [1].
Снимите : Обивку порога двери (7) (Боковой).

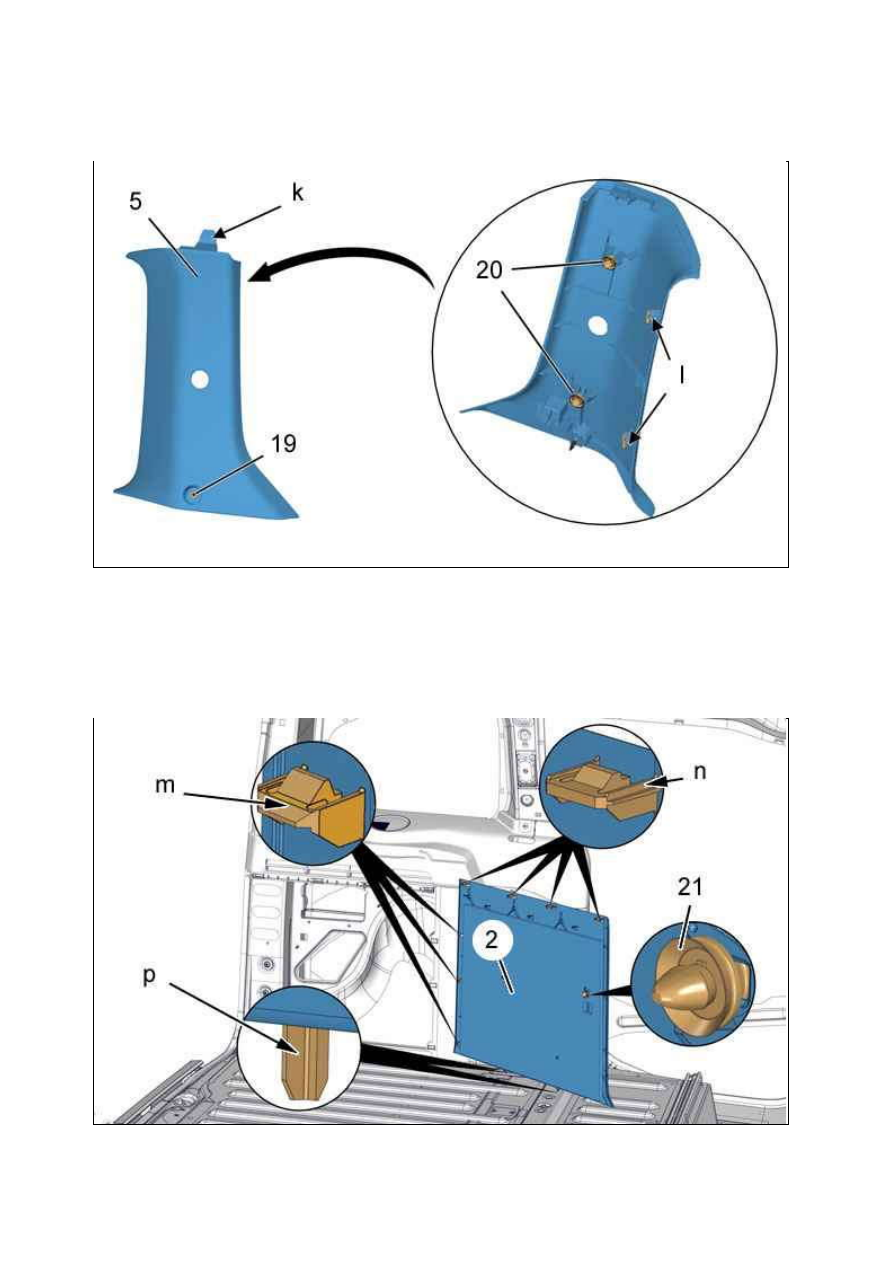

Снимите болтов (19).
Отсоедините фиксаторы (20) ; С помощью приспособления [1].
В конце отсоединить ( в "l") ; С помощью приспособления [1].
Отделите удерживающий выступ от его гнезда ( в "k").
Снимите : Верхнюю панель отделки задней стойки (5).

Рисунок : C5GG05RD

Рисунок : C5GG05SD

18.01.2012

Отсоединить фиксатор (21) ; С помощью приспособления [1].
Отсоединить ­ Разблокируйте одновременно фиксаторы (В "n" и "m") ; С помощью приспособления [1].
Отделите выступы от их гнезд ( в "p").
Снимите : Боковая отделка багажника (2).

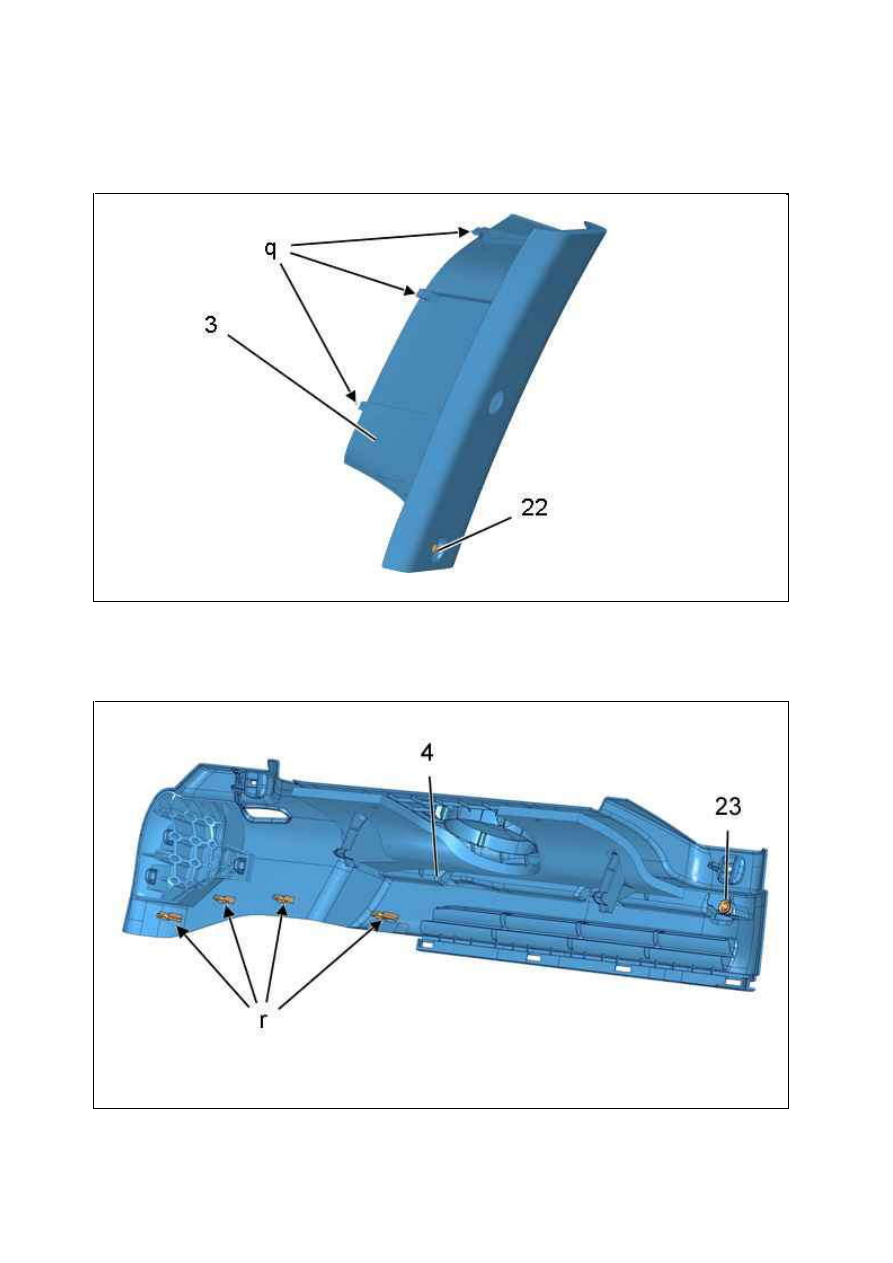

Снимите болтов (22).
Отсоединить : Накладку задней стойки (3) ( в "q") ; С помощью приспособления [1].

Отсоединить фиксатор (23) ; С помощью приспособления [1].

Рисунок : C5GG05TD

Рисунок : C5GG05UD

18.01.2012

Разблокировать ­ Отсоединить ( в "r") ; С помощью приспособления [1].
Снимите : Держатель столика (4).

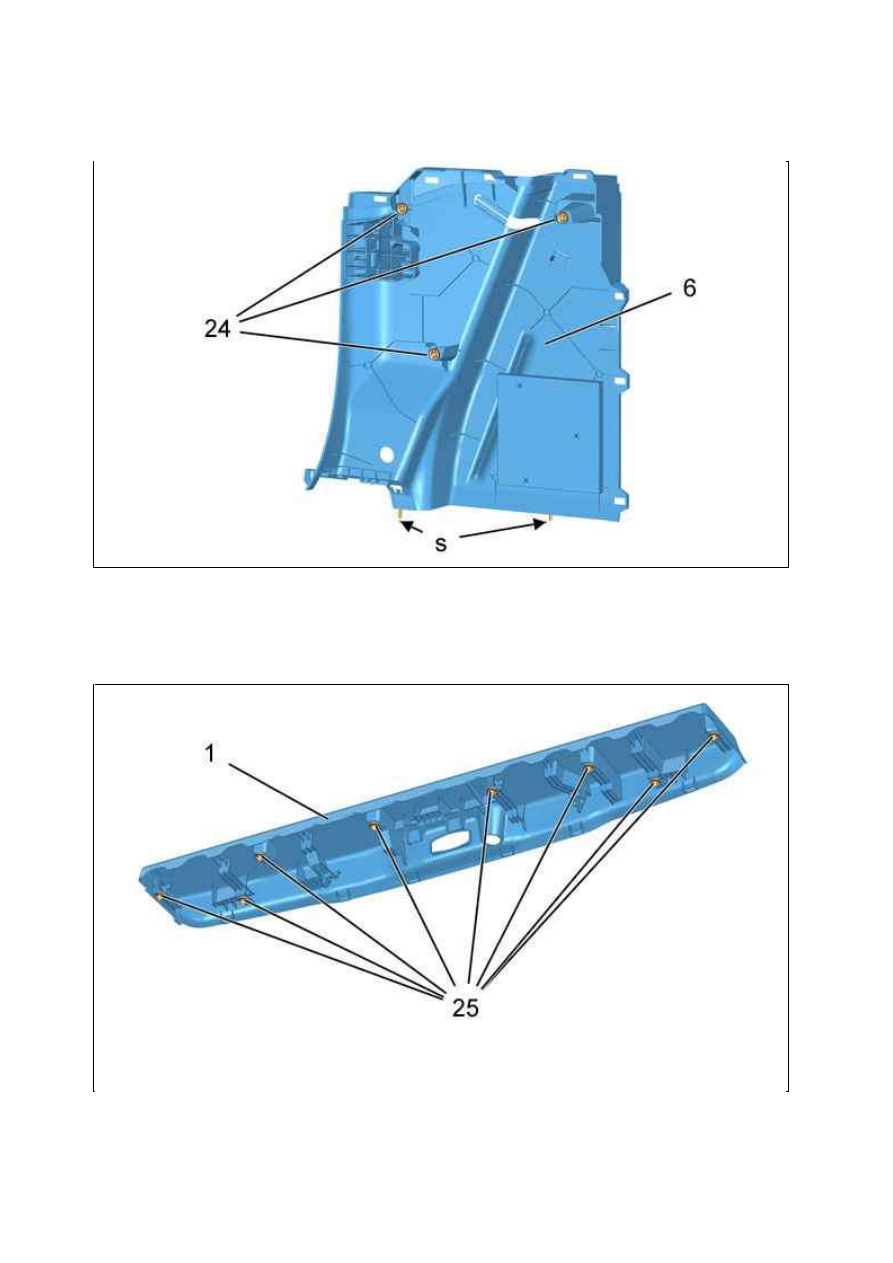

Отсоедините фиксаторы (24) ; С помощью приспособления [1].
Отделите выступы от их гнезд ( в "s").
Снимите : Обивку арки заднего колеса (6).

Отсоедините фиксаторы (25) ; С помощью приспособления [1].
Снять отделку порога багажника (1).

Рисунок : C5GG05VD

Рисунок : C5GG05WD

18.01.2012

4. У становка

ВНИМ АНИЕ : Заменить весь повреждённый фиксатор.

Выполните последовательность операций в порядке, обратном снятию.
Подсоедините обратно аккумуляторную батарею.
Проверить работу снятых элементов.

18.01.2012
