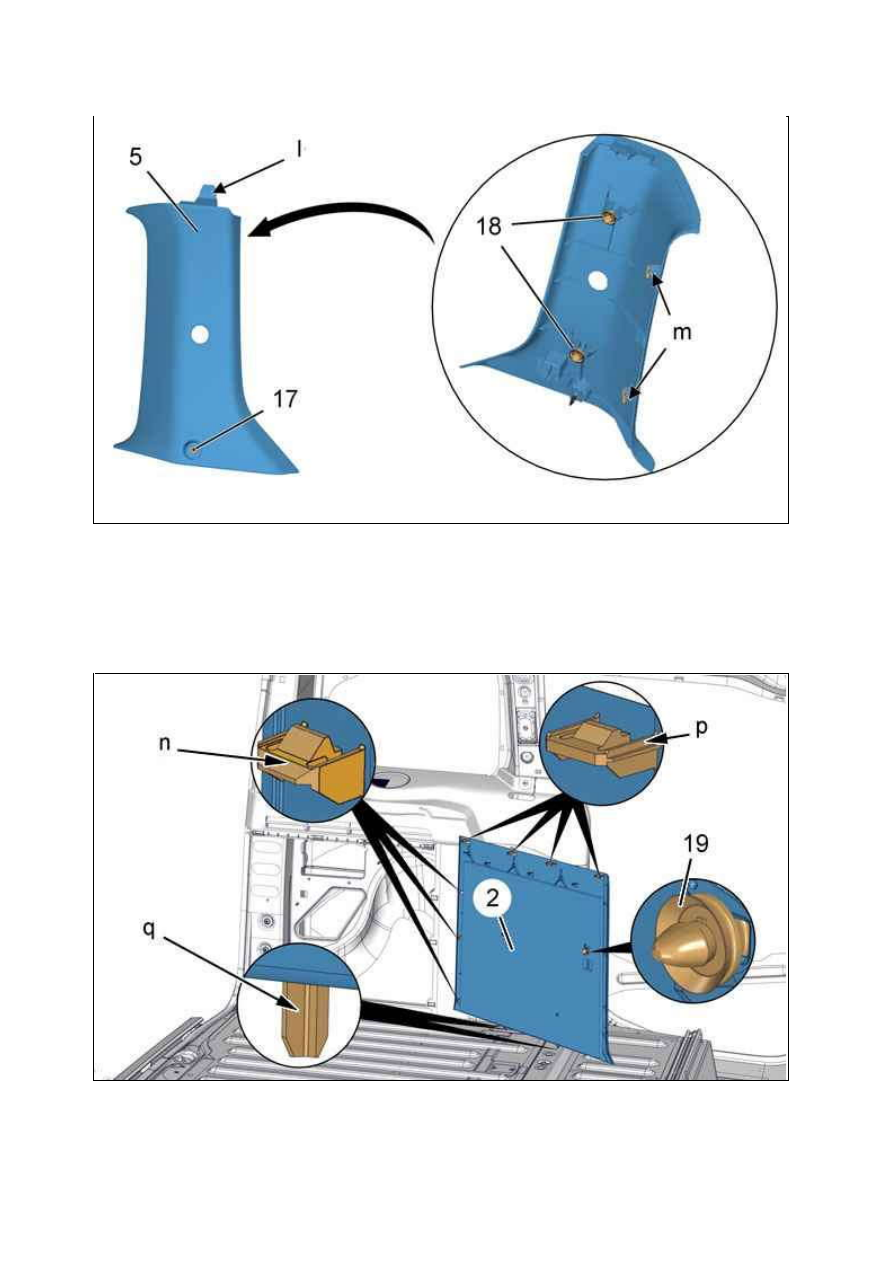

Снимите болтов (17).
Отсоедините фиксаторы (18) ; С помощью приспособления [1].
В конце отсоединить ( в "m" ) ; С помощью приспособления [1].
Отделите удерживающий выступ от его гнезда ( в "l" ).
Снимите : Верхнюю панель отделки задней стойки ( 5).

Отсоединить фиксатор (19) ; С помощью приспособления [1].
Отсоединить ­ Разблокируйте одновременно фиксаторы (В "p" и "n" ) ; С помощью приспособления [1].
Отделите выступы от их гнезд ( в "q" ).

Рисунок : C5GM0WPD

Рисунок : C5GM0WQD

18.01.2012

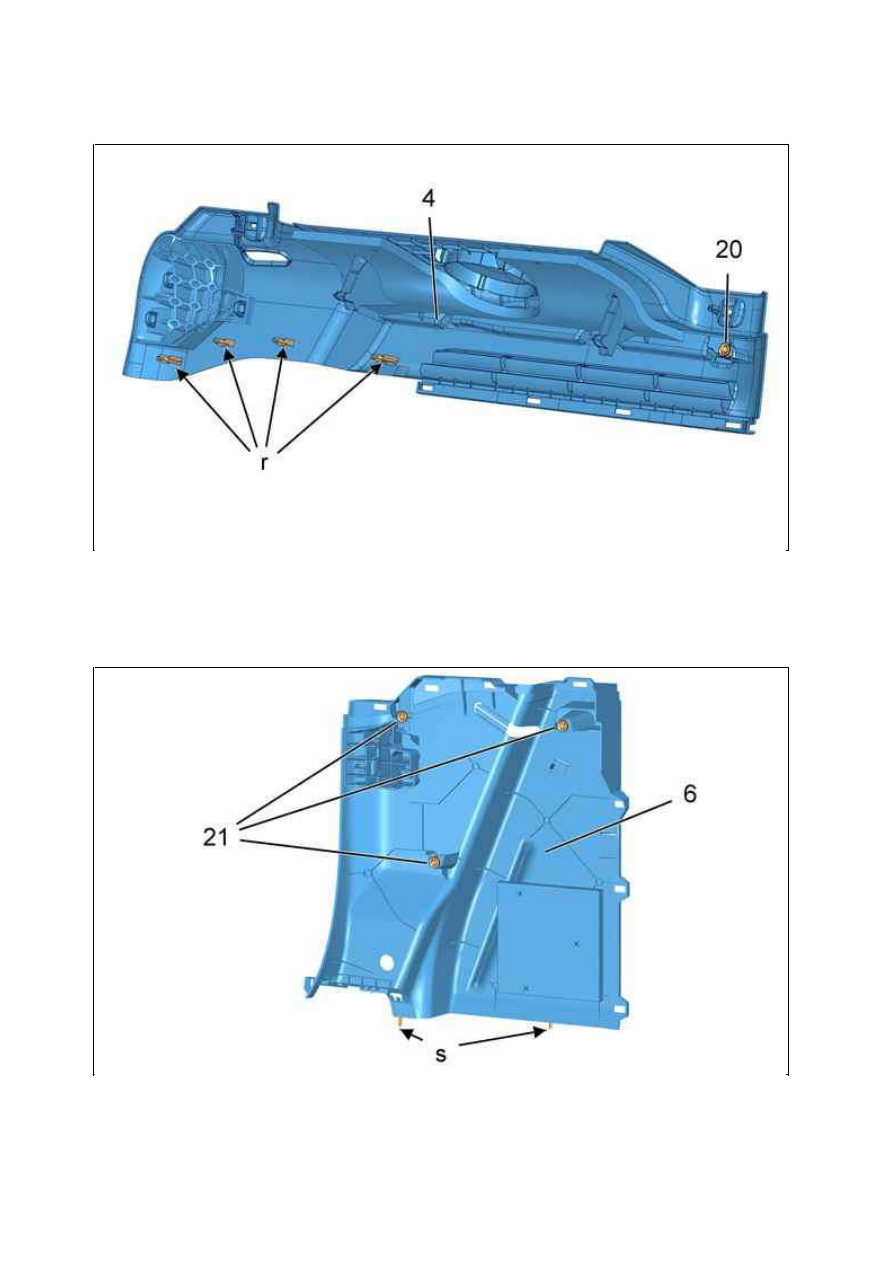

Снимите : Боковая отделка багажника (2).

Отсоединить фиксатор (20) ; С помощью приспособления [1].
Разблокировать ­ Отсоединить ( в "r" ) ; С помощью приспособления [1].
Снимите : Держатель столика (4).

Отсоедините фиксаторы (21) ; С помощью приспособления [1].
Отделите выступы от их гнезд ( в "s" ).
Снимите : Обивку арки заднего колеса ( 6).

Рисунок : C5GM0WRD

Рисунок : C5GM0WSD

18.01.2012

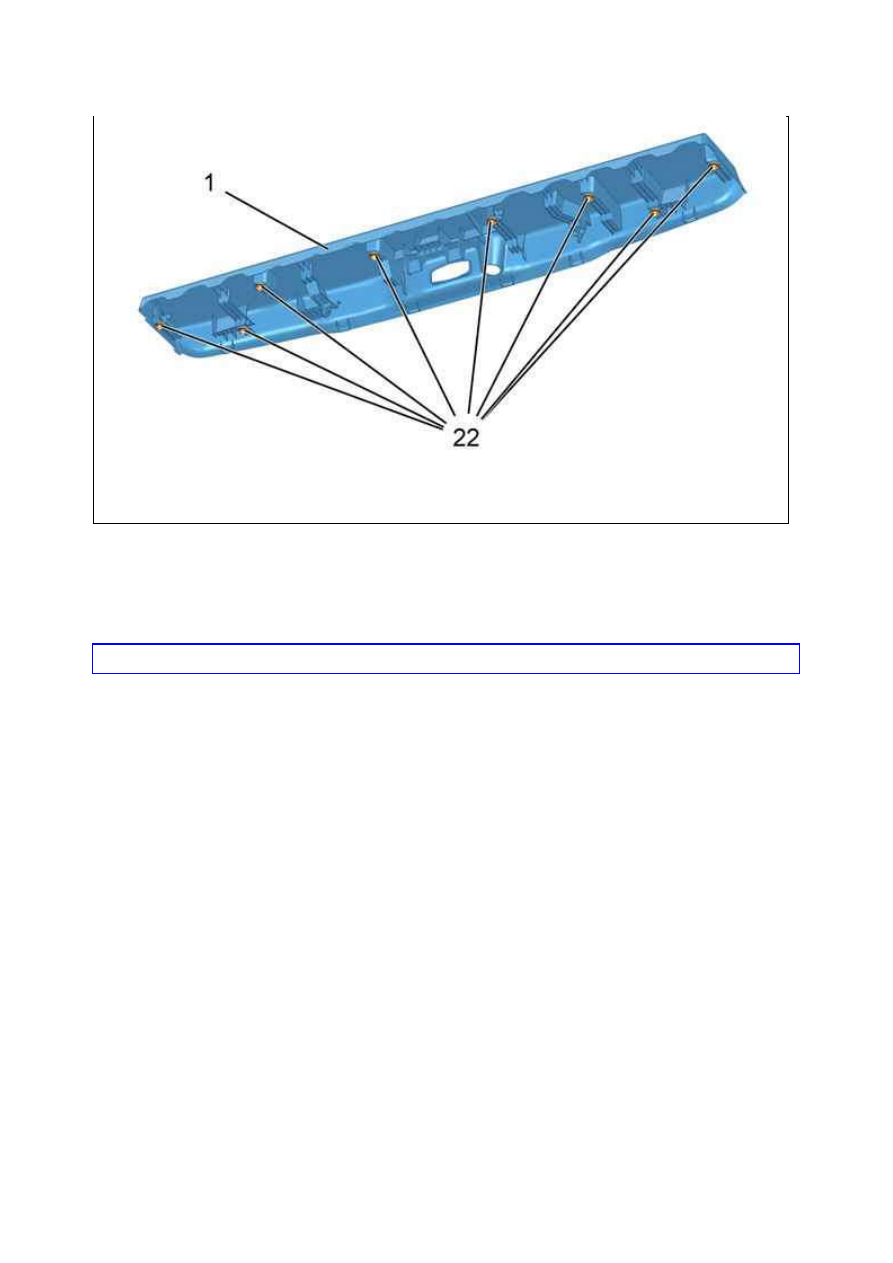

Отсоедините фиксаторы (22) ; С помощью приспособления [1].
Снять отделку порога багажника (1).

5. У становка

ВНИМ АНИЕ : Заменить весь повреждённый фиксатор.

Выполните последовательность операций в порядке, обратном снятию.
Проверить работу снятых элементов.

Рисунок : C5GM0WTD

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : ВНУ ТРЕННЯЯ ОБЛИЦОВК А (7­М ЕСТНАЯ

М ОДИФИК АЦИЯ)

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Инструменты

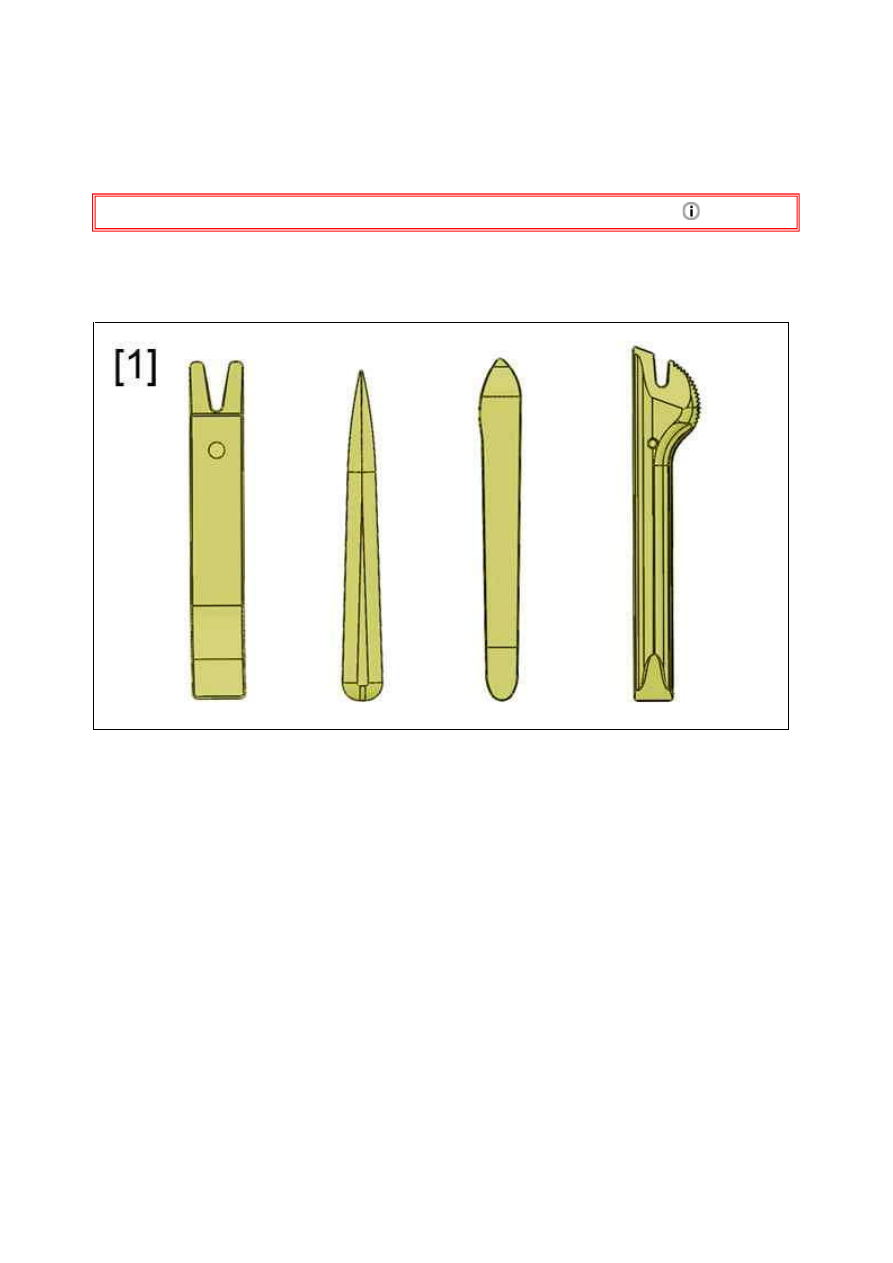

[1] Приспособление для снятия обшивки (­).1350.

2. Презентация

Рисунок : E5AP30WD
