ПРИМ ЕЧАНИЕ :  Ш арниры  дверей  (10),  (17)  имеют  установочные  выступы  со  стороны  двери  ;  Скоба
двери (13) индексирована (Со стороны двери).

ПРИМ ЕЧАНИЕ

:  Однако  существует  возможность  удалить  установочные  выступы  в  случае

необходимости дополнительной регулировки ( в "c", "d", "e") ; С помощью выколотки.

Ослабьте :

Винты (7) петель двери (10), (17)

Винты (12) верхнего механизма замка (11)

Винты (16) скобы двери (13)

Винты (14) нижнего механизма замка (15)

Затяните :

Винты (7) петель двери (10), (17) с моментом 2,6 дНм

Винты (12) верхнего механизм замка (11) с моментом 2 дНм

Винты (16) скобы двери (13) с моментом 2 дНм

Винты (14) нижнего механизм замка (15) с моментом 2 дНм

4.2. Задняя левая распашная дверь

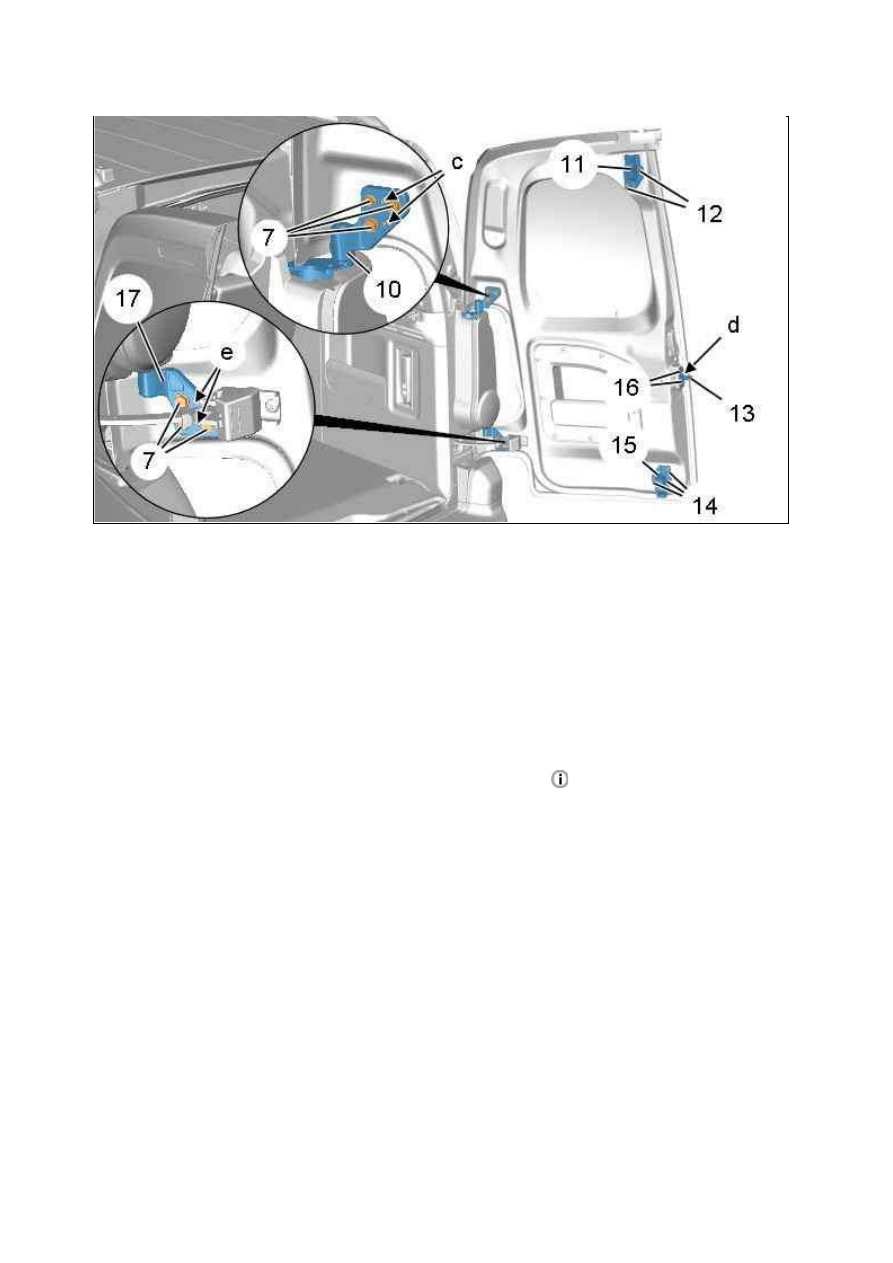

Рисунок : C4BM0YHD

Отрегулировать зазоры и прилегание правой распашной двери

.

18.01.2012

ПРИМ ЕЧАНИЕ : Ш арниры дверей (18), (19) имеют установочные выступы со стороны двери.

ПРИМ ЕЧАНИЕ

:  Однако  существует  возможность  удалить  установочные  выступы  в  случае

необходимости дополнительной регулировки ( в "f", "g") ; С помощью выколотки.

Ослабьте : Винты (5) петель двери (18), (19).

Затяните : Винты (5) петель двери (18), (19) с моментом 2,6 дНм.

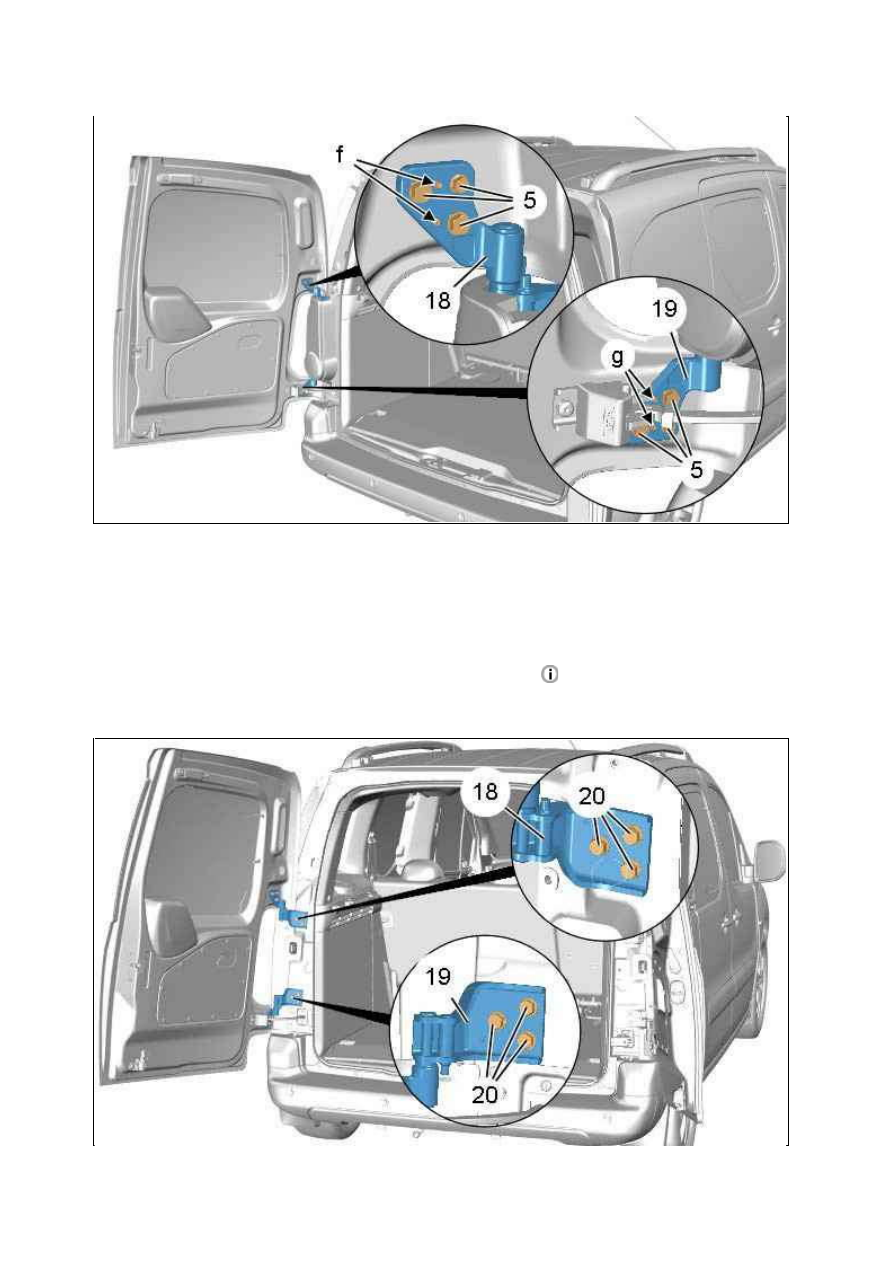

Рисунок : C4BM0YJD

Отрегулировать зазоры и прилегание левой распашной двери

.

Рисунок : C4BM0YKD

18.01.2012

ПРИМ ЕЧАНИЕ : Если необходима дополнительная регулировка.

Снять задние фонари

.

ПРИМ ЕЧАНИЕ :  Операция  симметрична  для  винтов  петель  (10),  (17)  (Заднюю  распашную  дверь)
(справа).

Ослабьте : Винты (20) петель двери (18), (19).

Затяните : Винты (20) петель двери (18), (19) с моментом 2,6 дНм.

Отрегулировать зазоры и прилегание задних распашных дверей

.

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : ВНУ ТРЕННЯЯ ОБЛИЦОВК А

ОБЯЗАТЕЛЬНО

Соблюдайте чистоту и правила безопасного выполнения работ

1. Инструменты

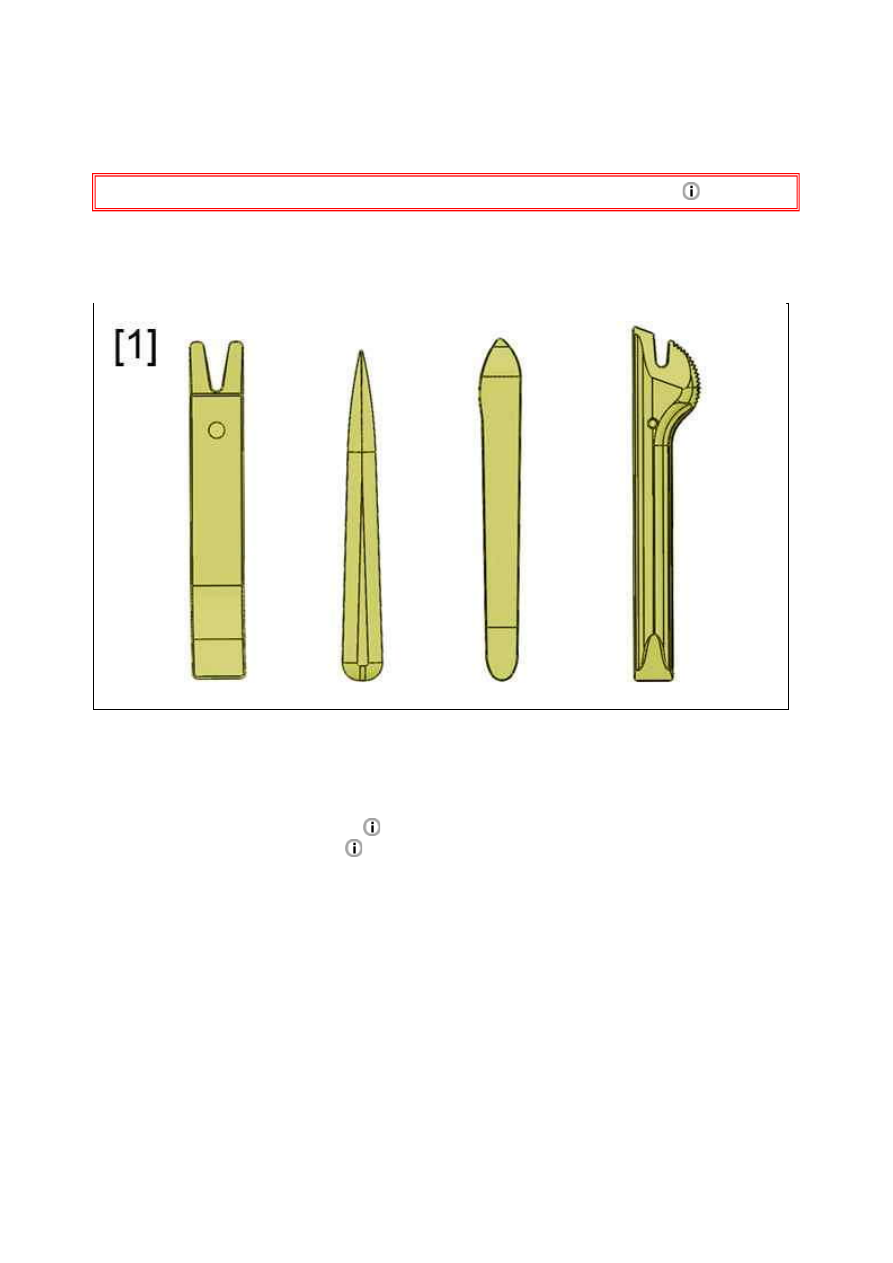

[1] Приспособление для снятия обшивки (­)1350­ZZ.

2. Предварительные операции

Снимите :

Передний ремень безопасности

 (частично)

Задний ремень безопасности

 (частично)

Заднюю полку

Уплотнение двери  (спереди) (Частично )

Уплотнение двери  (задняя) (Частично )

Уплотнитель проема багажника (Частично ).

3. Презентация

Рисунок : E5AP30WD

18.01.2012
