Peugeot Partner (B9). Руководство - часть 207

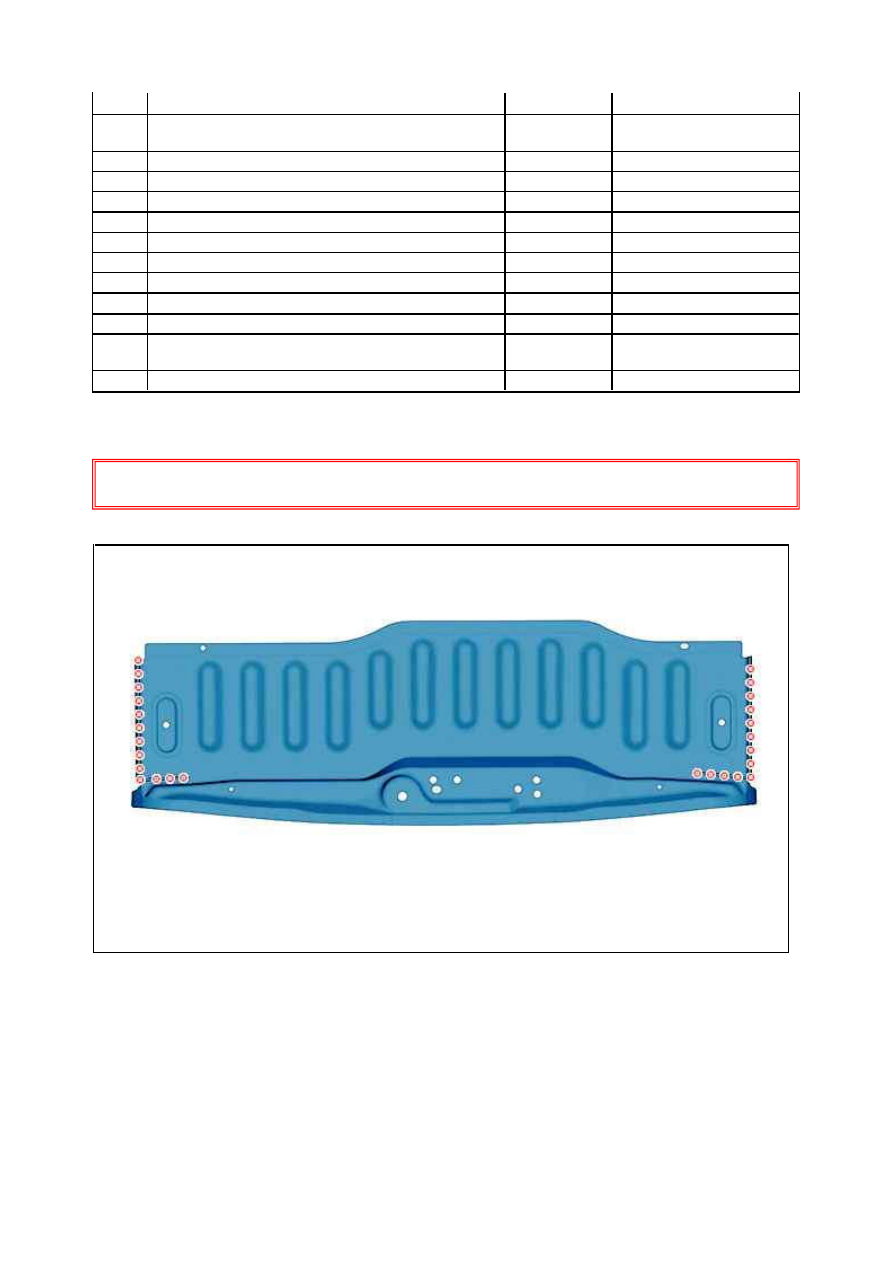

6. Подготовка : У длинитель грузового пола

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

Разметить, затем просверлить отверстие Ø 6,5 мм для последующей точечной сварки.

(2)

Пол грузового отделения

0.77

HLE

(3)

Удлинитель лонжерона (справа) (Длиннобазная
версия)

1.80

THLE

(4)

Соединение : Стойка двери задка (правая)

0.77

Мягкая сталь

(5)

Стойка крышки багажника  (правая) (короткий)

0.77

HLE

(6)

Стойка крышки багажника  (правая) (длинный)

0.77

HLE

(7)

Траверса расширения пола грузового отсека

1.17

HLE

(8)

Обивка задней панели

0.87

Мягкая сталь

(9)

Задняя панель

0.87

Мягкая сталь

(10)

Элемент усиления крепления скобы замка

1.47

HLE

(11)

Стойка крышки багажника  (левый) (длинный)

0.77

HLE

(12)

Соединение : Стойка двери задка (левый)

0.77

Мягкая сталь

(13)

Удлинитель лонжерона (левый) (Длиннобазная
версия)

1.80

THLE

(14)

Стойка крышки багажника  (левый) (короткий)

0.77

HLE

Рисунок : C4BM0NXD

18.01.2012

Подготовить места стыка и защитить их сварочной грунтовкой ("C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

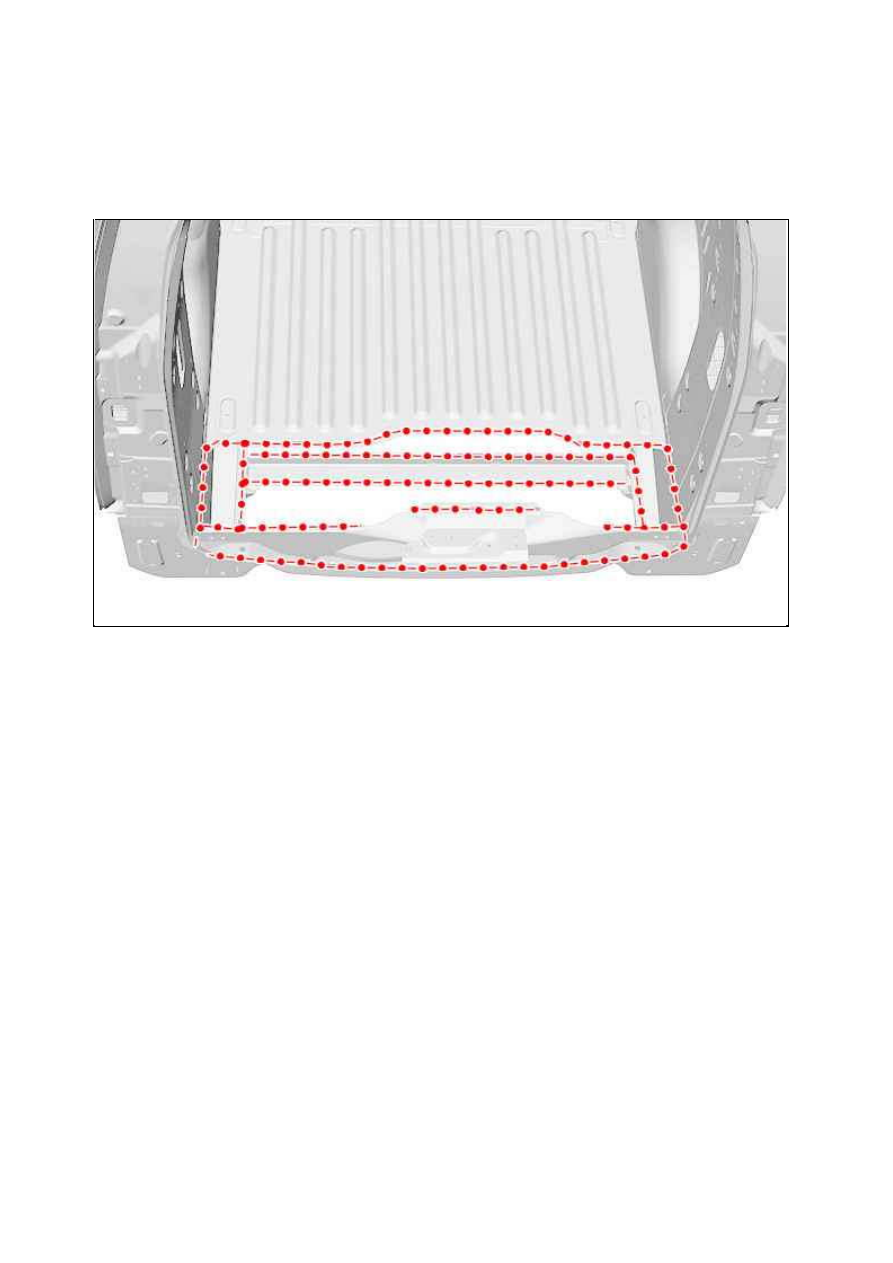

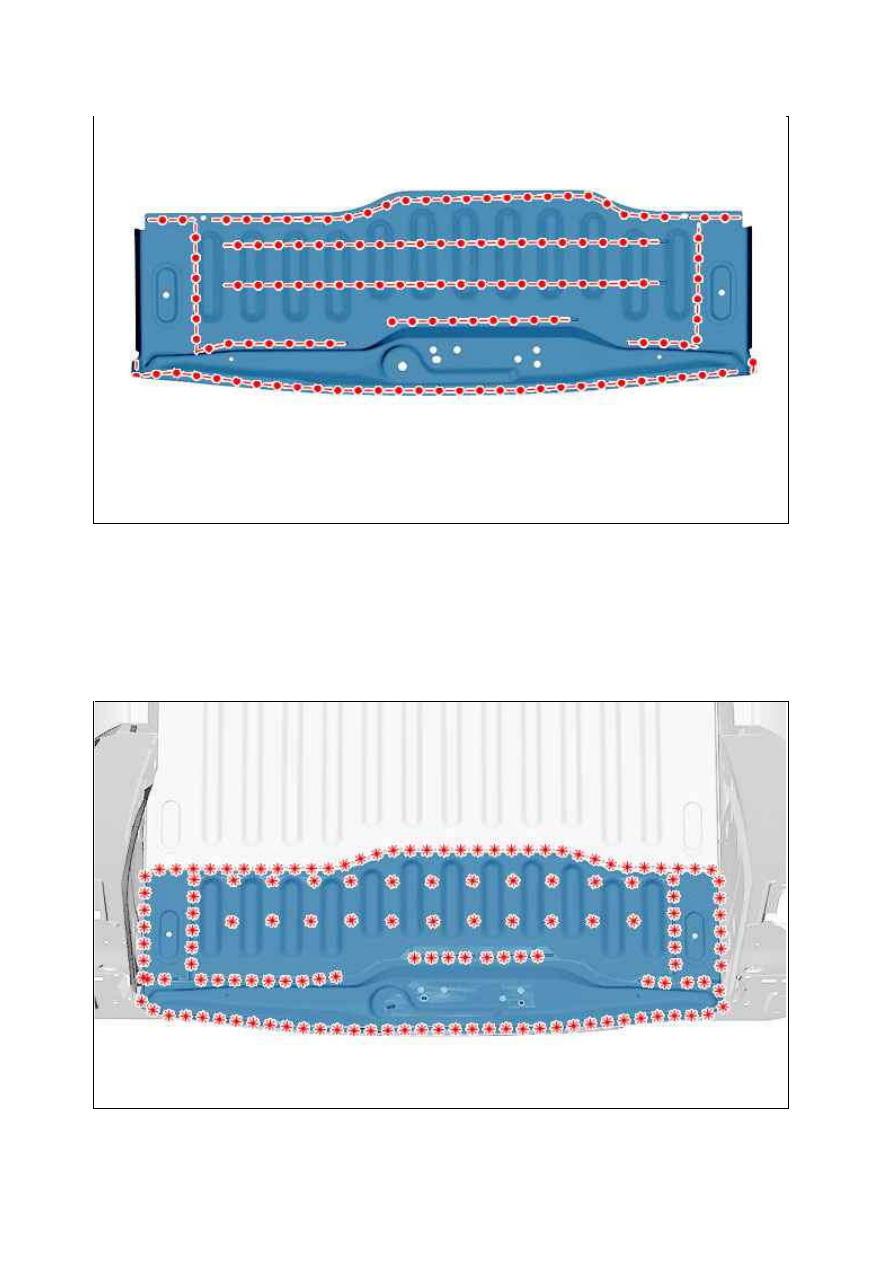

7. Вырезание : У длинитель грузового пола

Срезать по точкам .

Рисунок : C4BM0NYD

Рисунок : C4BM0NZD

18.01.2012

Снимите : Задний удлинитель пола багажного отделения .

8. Очистка и подготовка кузова

8.1. Подготовка кузова

Подготовить места стыка и защитить их сварочной грунтовкой ("C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

8.2. Подгонка

Расположить : Задний удлинитель пола багажного отделения .
Установить элементы, обеспечивающие подгонку.
Удерживать элемент на месте.

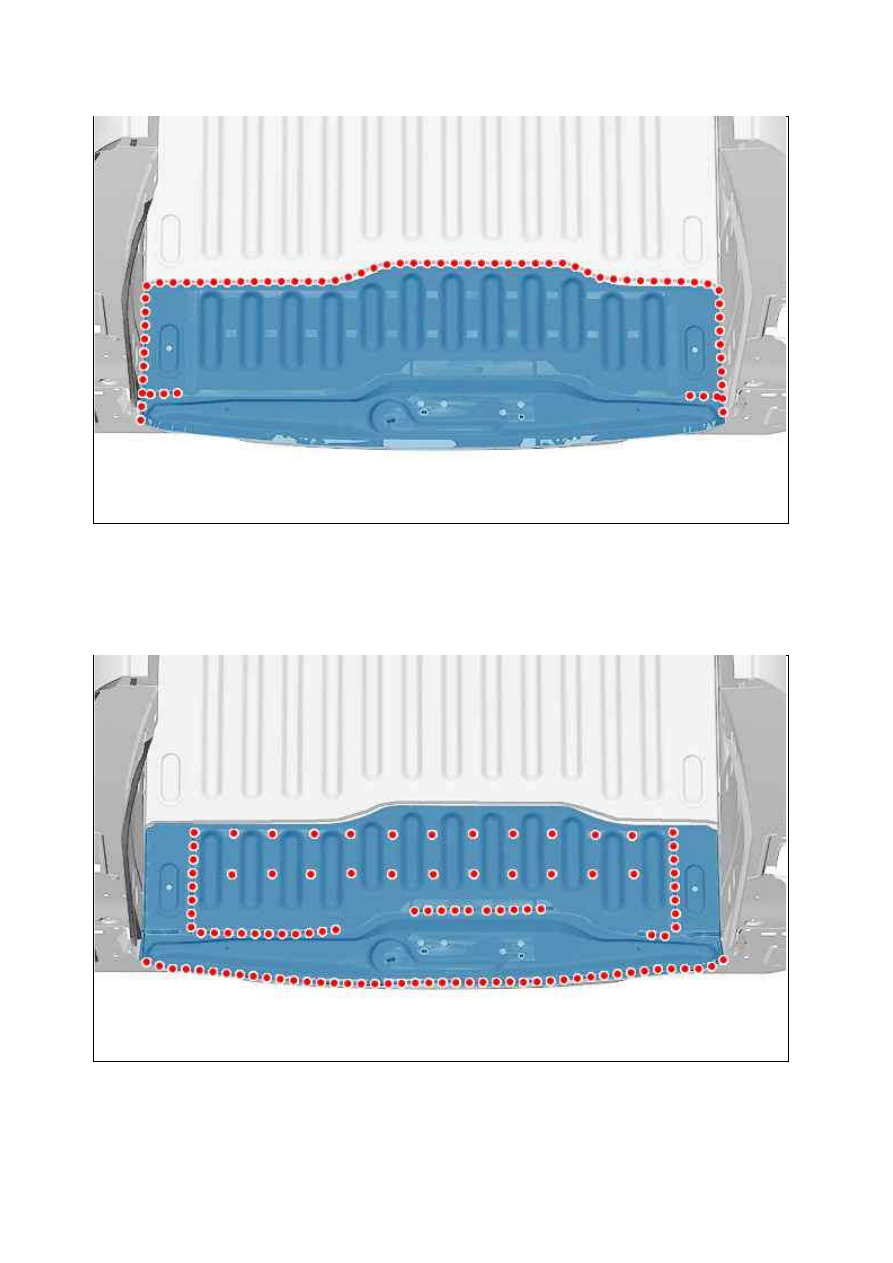

9. Сварка

9.1. Сварка способом M AG

Рисунок : C4BM0P0D

18.01.2012

Сварить по отверстиям в среде защитного газа MAG.
Зашлифовать точки сварки MAG.

9.2. Сварка точечной электросваркой

Приварить точками сварки.

10. Герметичность ­ защита

Рисунок : C4BM0P1D

Рисунок : C4BM0P2D

18.01.2012
