Peugeot Partner (B9). Руководство - часть 206

Нанести слой фосфатной грунтовки на зачищенные зоны.
Нанести герметик ( индекс "A1").
Окраска, затем распыливание в полости состава с индексом С5 в зоне ремонта.

12. Дополнительные операции

Снимите электропроводку и съёмные элементы.

13. Повторная инициализация

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

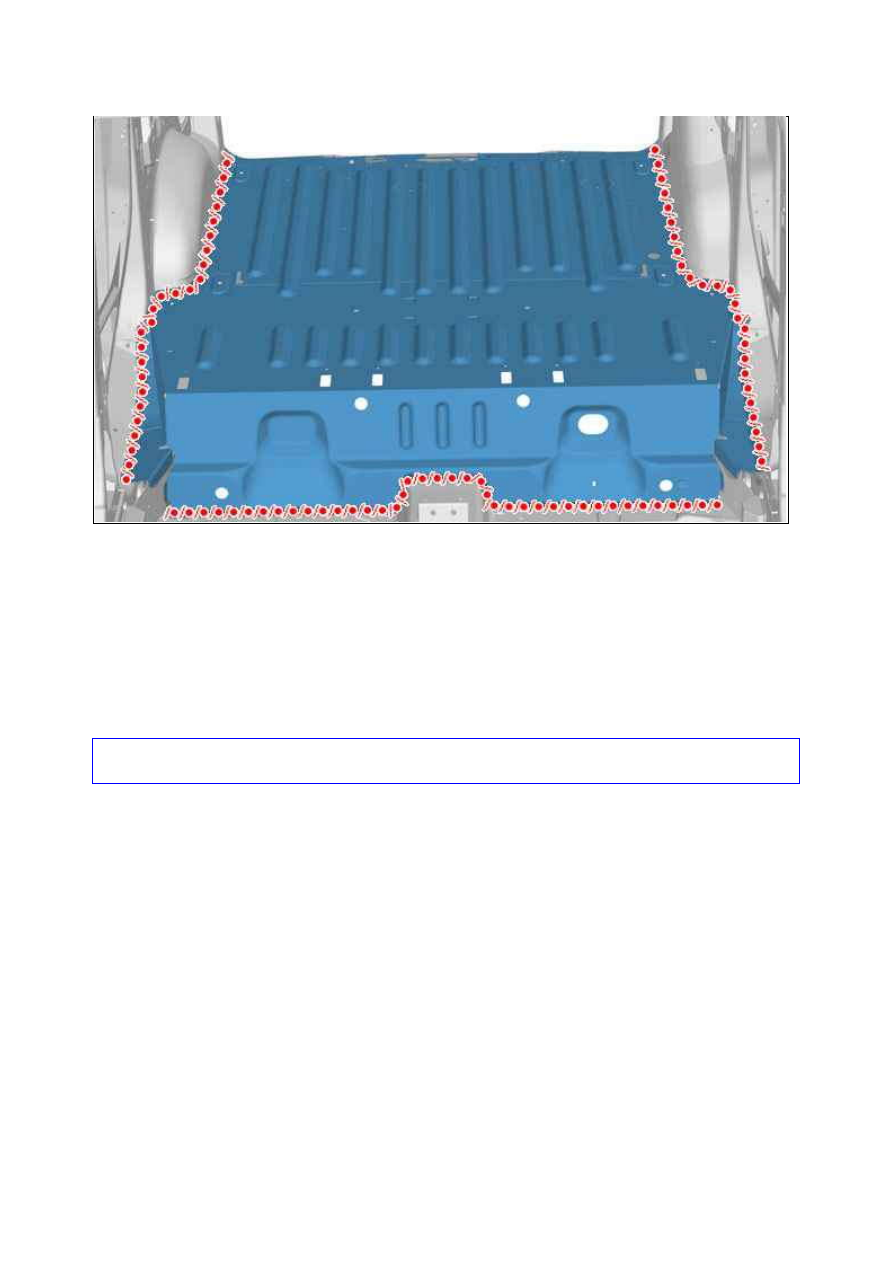

Рисунок : C4BM0VTD

18.01.2012

ЗАМ ЕНА : У ДЛИНИТЕЛЬ ГРУ ЗОВОГО ПОЛА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

1. Информация

Типы сварных швов, используемых при сварке данного элемента электрической дугой.
Сварка методом MAG путем нанесения металла (сталь) в среде активного газа.
Обозначение сталей с высоким пределом упругости, используемое в этом документе :



HLE : Сталь с высоким пределом упругости



THLE : Сталь с очень высоким пределом упругости



Элементы из стали с ультравысоким пределом текучести (UHLE)

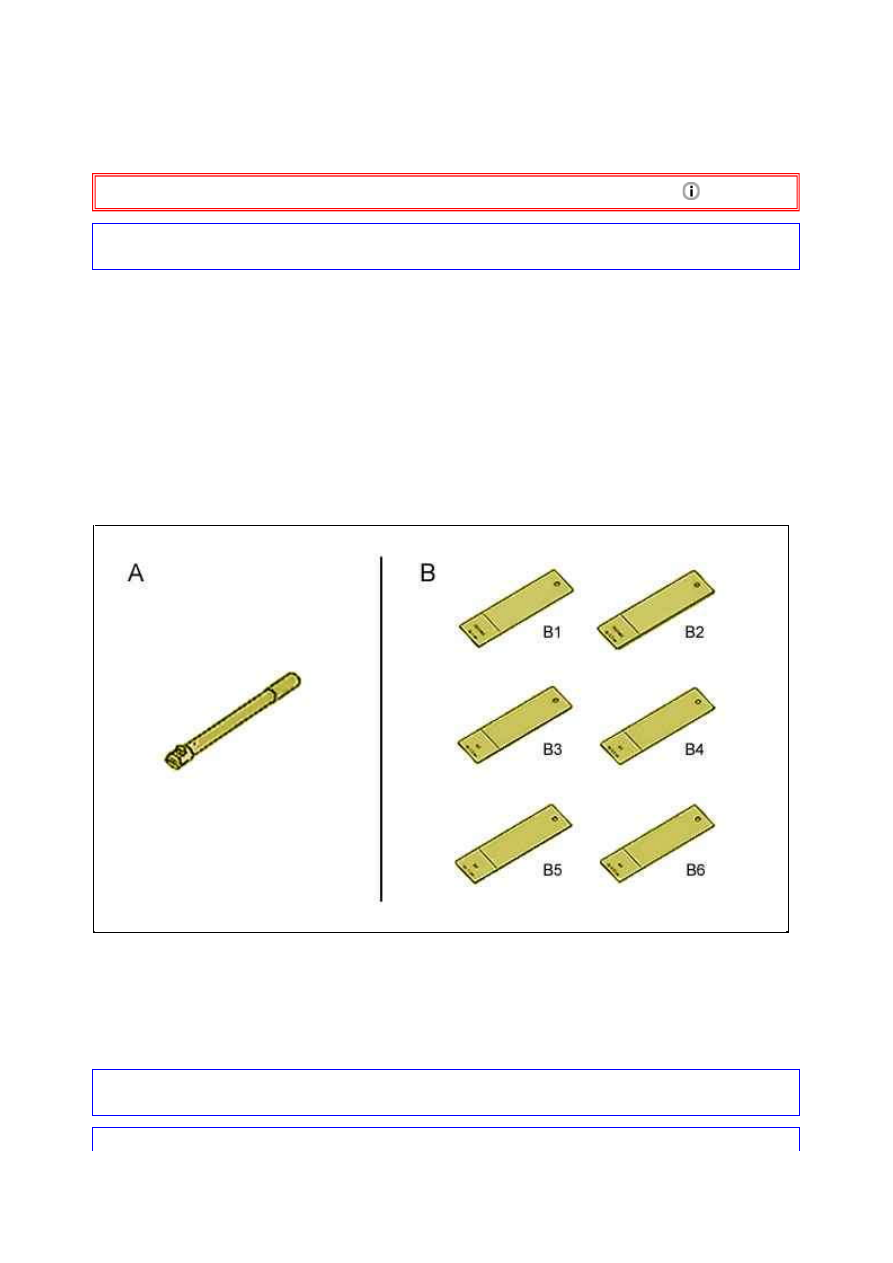

2. Рекомендуемое оборудование

Оборудование для проверки качества точек электрической сварки (­).1366­ZZ.
Ш аблон для проверки качества точек электрической сварки (­).1366­B.

3. Дополнительные операции

Отсоединить аккумуляторную батарею .

ВНИМ АНИЕ : Подождите как минимум 15 минут, прежде чем выполнять любые работы (разряд резерва
энергии компьютера подушек безопасности).

ВНИМ АНИЕ :  Снять  или  защитить  расположенные  в  зоне  ремонта  элементы,  которые  могут  быть

Рисунок : E5AP35MD

18.01.2012

повреждены температурой или пылью.

Отделите жгуты проводов.

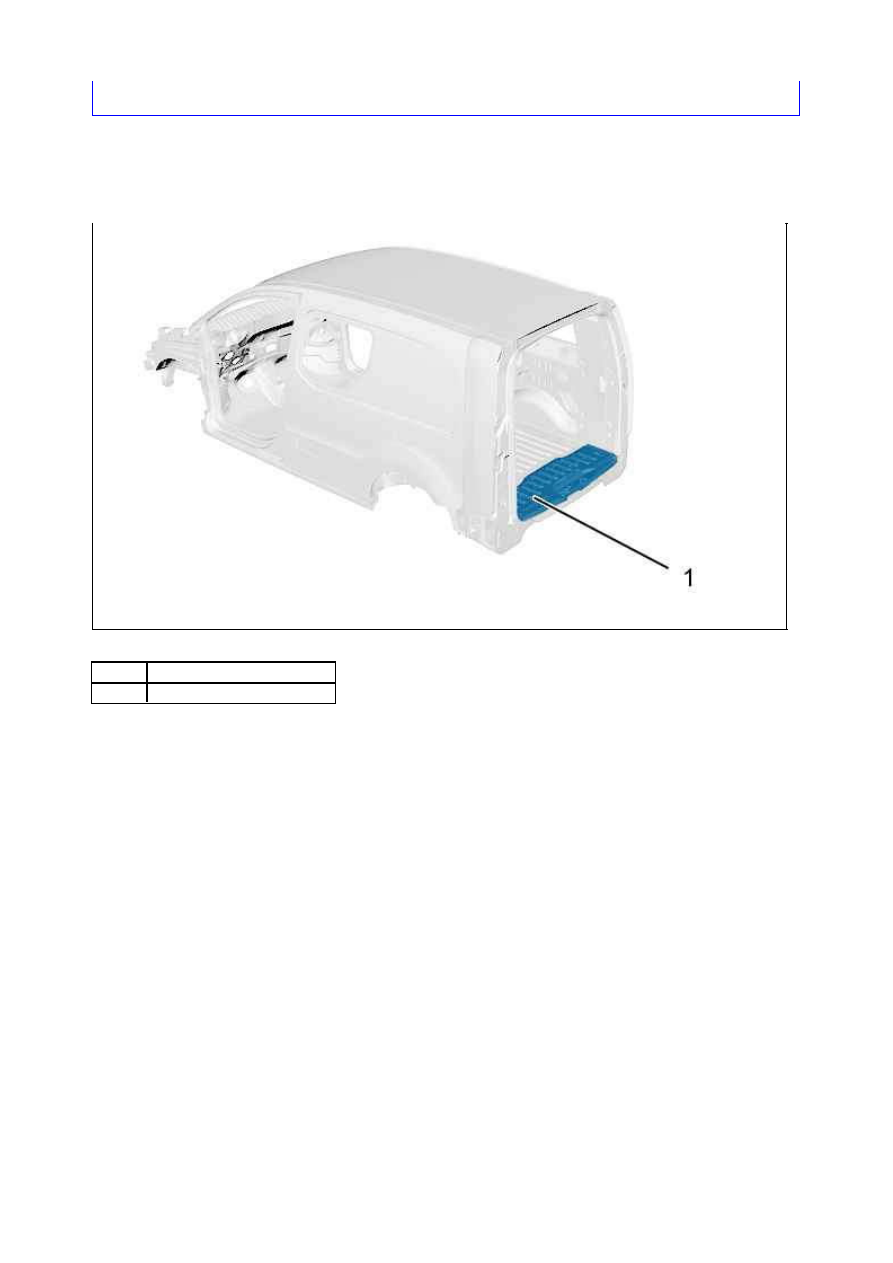

4. Локализация : У длинитель грузового пола

5. Идентификация : У длинитель грузового пола

5.1. Состав : У длинитель грузового пола

Рисунок : C4BM0NUD

М етка  Обозначение
(1)

Удлинитель грузового пола

18.01.2012

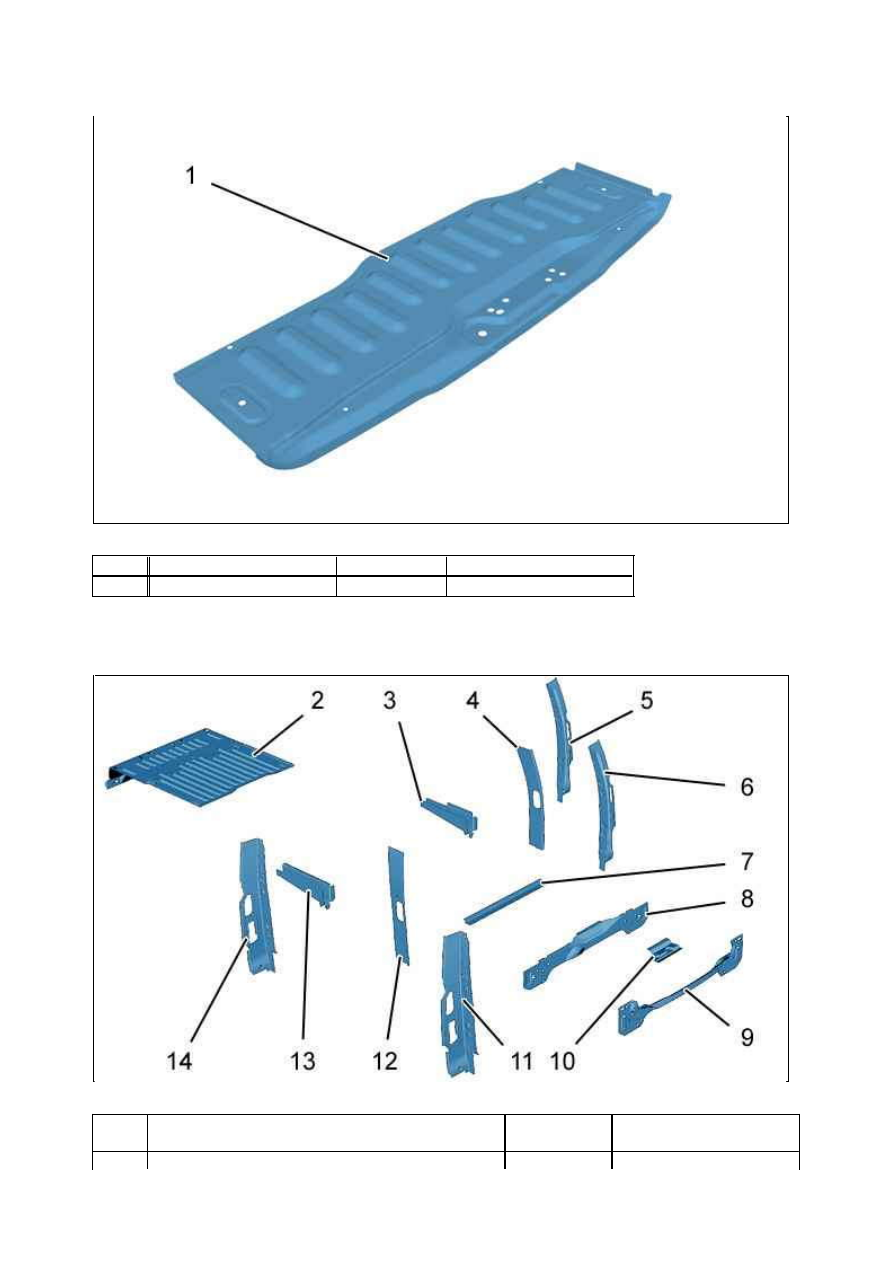

5.2. Идентификация деталей, примыкающих к запчасти

Рисунок : C4BM0NVD

М етка  Обозначение

Толщина (мм)   Характер/классификация

(1)

Удлинитель грузового пола  0.77

HLE

Рисунок : C4BM0NWD

М етка  Обозначение

Толщина (мм)  Характер/классификация

18.01.2012
