Peugeot Partner (B9). Руководство - часть 204

Высверлить точки в 1 толщине.

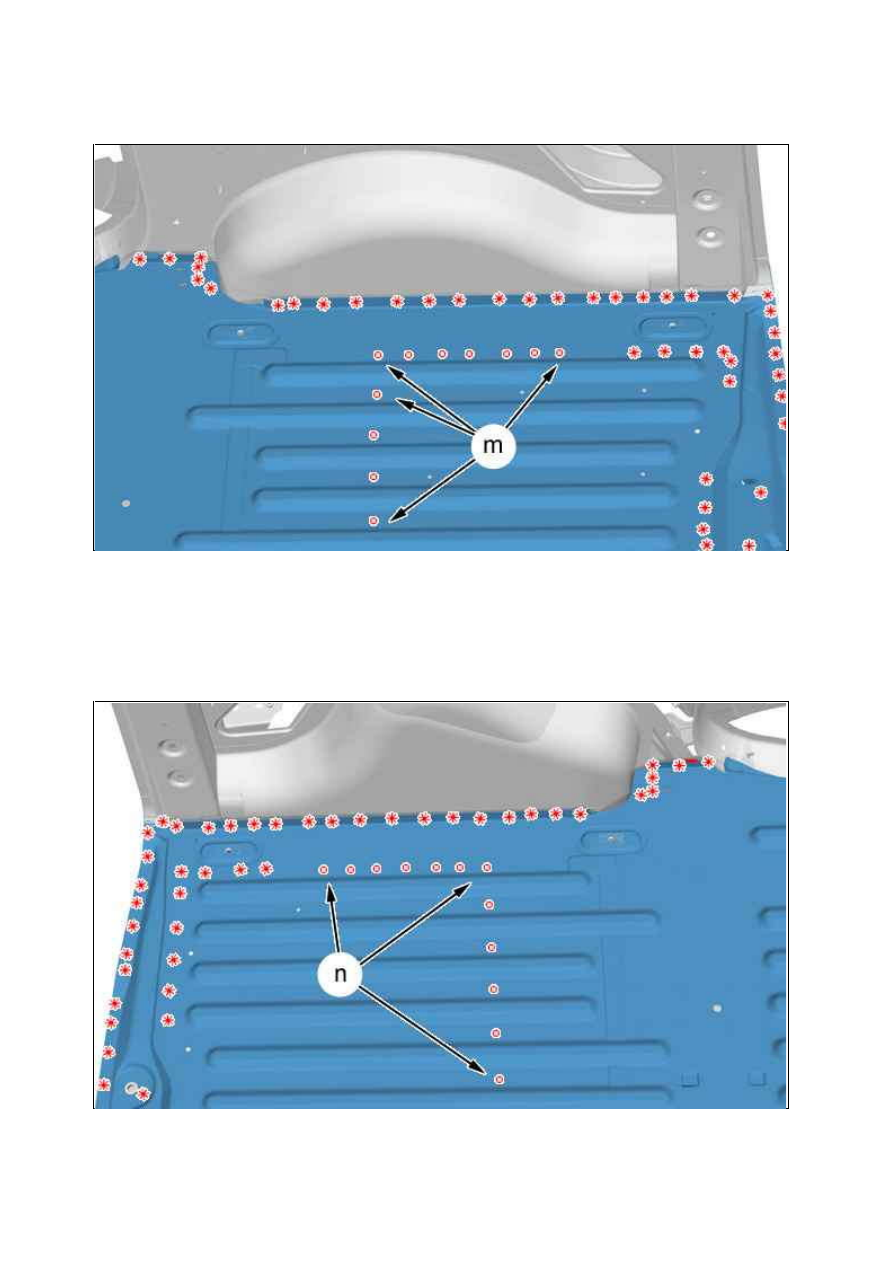

Высверлить (в "m") 11 точек в 2 толщинах для дальнейшей пробочной сварки снизу автомобиля.

ПРИМ ЕЧАНИЕ : Число точек электросварки приводится в качестве справки и может изменяться.

Вырезать другие точки на 1 толщине.

Высверлить (в "n") 12 точек в 2 толщинах для дальнейшей пробочной сварки снизу автомобиля.

Рисунок : C4BM0VDD

Рисунок : C4BM0VED

18.01.2012

ПРИМ ЕЧАНИЕ : Число точек электросварки приводится в качестве справки и может изменяться.

Вырезать другие точки на 1 толщине.
Снять пол грузового отделения.

8. Очистка и подготовка кузова

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

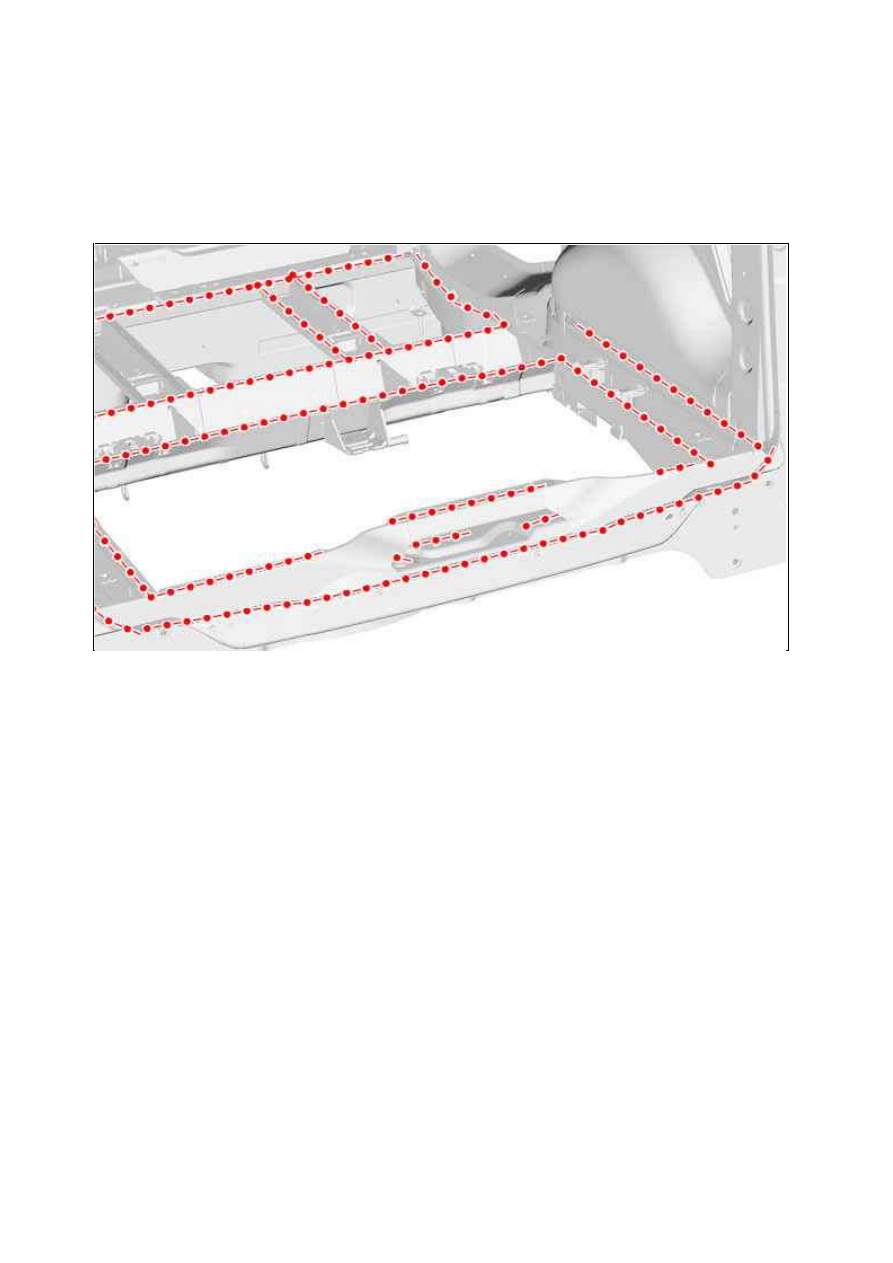

Рисунок : C4BM0VFD

18.01.2012

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

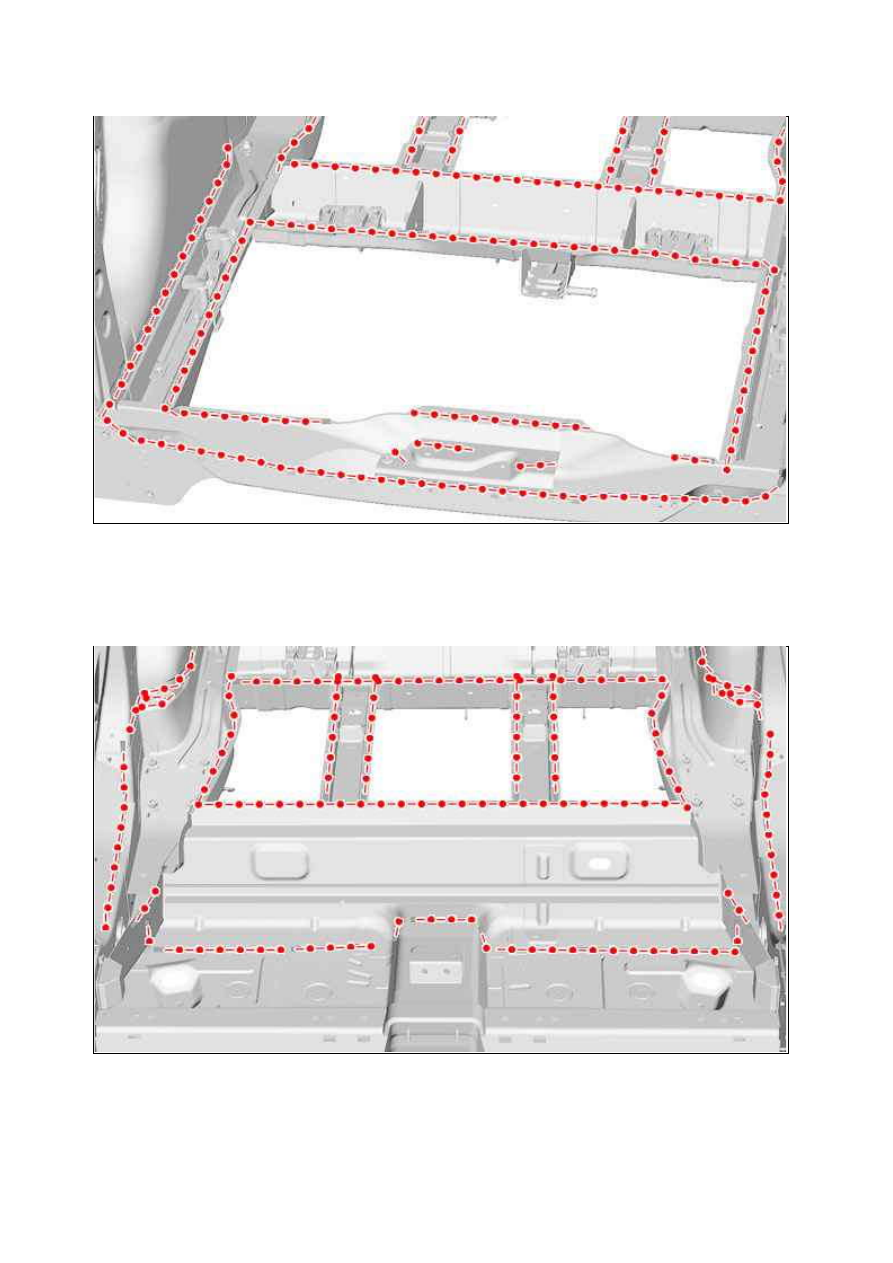

Рисунок : C4BM0VGD

Рисунок : C4BM0VHD

18.01.2012

9. Подгонка

Расположить : Пол багажника.
Установить элементы, обеспечивающие подгонку.
Удерживать элемент на месте.

10. Сварка

Произведите точечную сварку способом MAG.

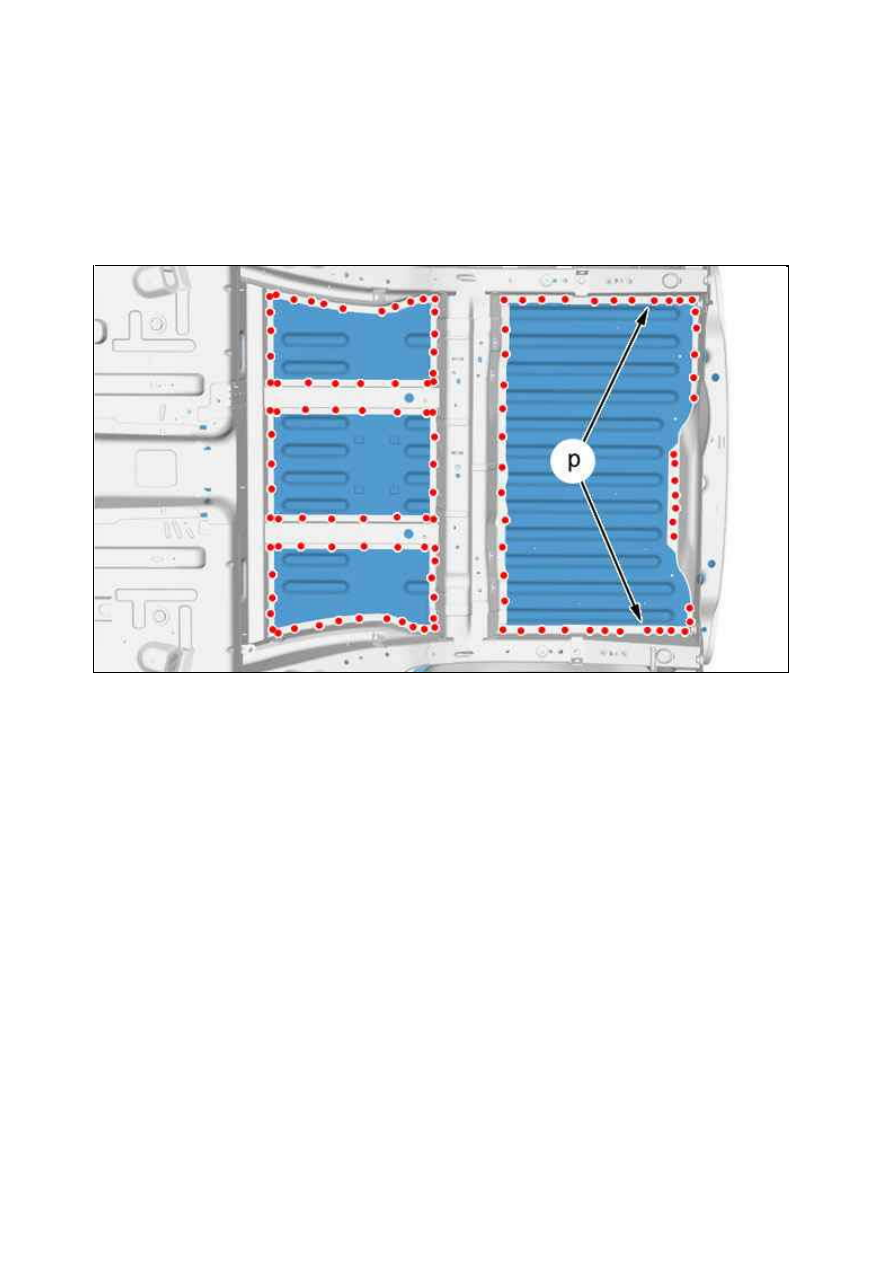

Проварить 22 точек точечной электросваркой ( в "p").

ПРИМ ЕЧАНИЕ : Число точек электросварки приводится в качестве справки и может изменяться.

Рисунок : C4BM0VJD
