9. Подгонка

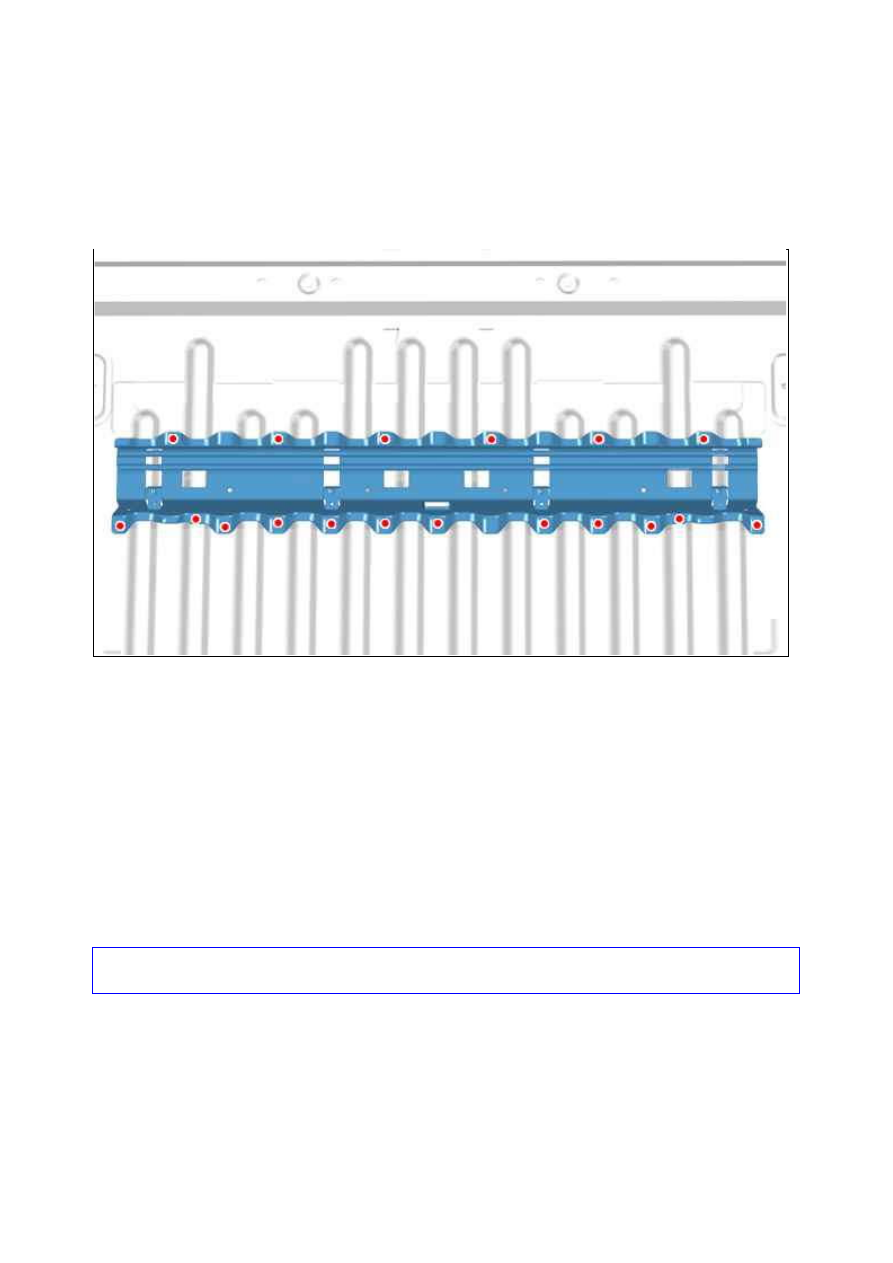

Расположить : Передняя поперечина заднего сиденья (В сборе ).
Удерживать элемент на месте.

10. Сварка

Сварить по отверстиям в среде защитного газа MAG.
Зашлифовать точки сварки MAG.

11. Герметичность ­ защита

Нанести слой фосфатной грунтовки на зачищенные зоны.
Нанесите краску и затем распылите краску в местах, имеющих внутренние полости, которые обозначены
соответствующим образом "C5" в зоне проведения ремонта.

12. Дополнительные операции

Снимите электропроводку и съёмные элементы.

13. Повторная инициализация

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Рисунок : C4BH2V2D

18.01.2012

ЗАМ ЕНА : ПОЛ ГРУ ЗОВОГО ОТДЕЛЕНИЯ  (К ОРОТК ИЙ)

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

1. Информация

Типы сварных швов, используемых при сварке данного элемента электрической дугой :



Сварка­пайка по технологии MIG с медно­кремниевым электродом в среде инертного газа



Сварка методом MAG путем нанесения металла (сталь) в среде активного газа

Обозначение сталей с высоким пределом упругости, используемое в этом документе :



HLE : Сталь с высоким пределом упругости



THLE : Сталь с очень высоким пределом упругости

2. Рекомендуемое оборудование

Производите операцию с использованием одной из следующих систем :



Электронная измерительная система



Механическая измерительная система



Специфическая головка MZ (Специальный инструмент)



Контрольный шаблон

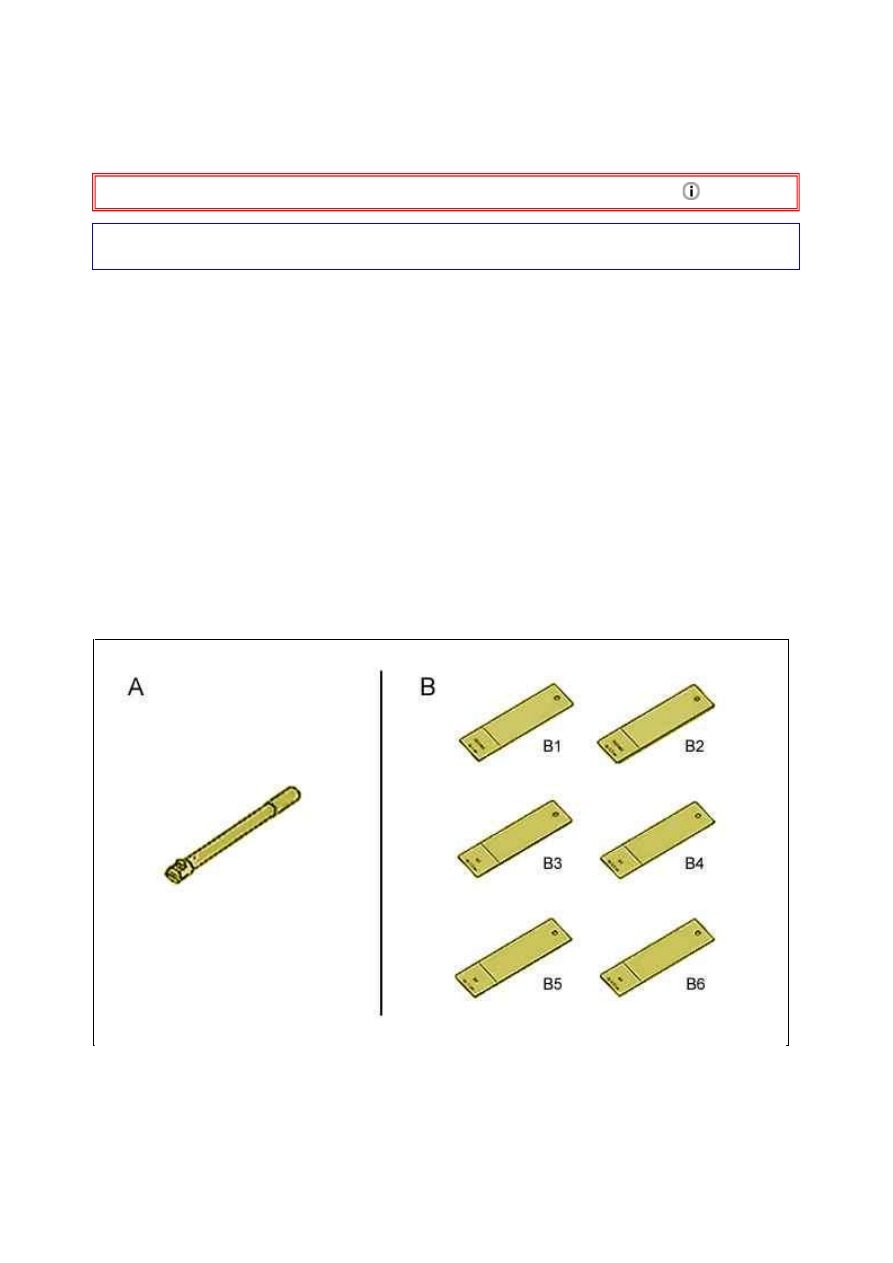

"A" Оборудование для проверки качества точек электрической сварки (­).1366­ZZ.
"B" Ш аблон для проверки качества точек электрической сварки (­).1366­B.

3. Дополнительные операции

Рисунок : E5AP35MD

18.01.2012

Отсоединить аккумуляторную батарею .

ВНИМ АНИЕ :  Снять  или  защитить  расположенные  в  зоне  ремонта  элементы,  которые  могут  быть
повреждены температурой или пылью.

Отделите жгуты проводов.

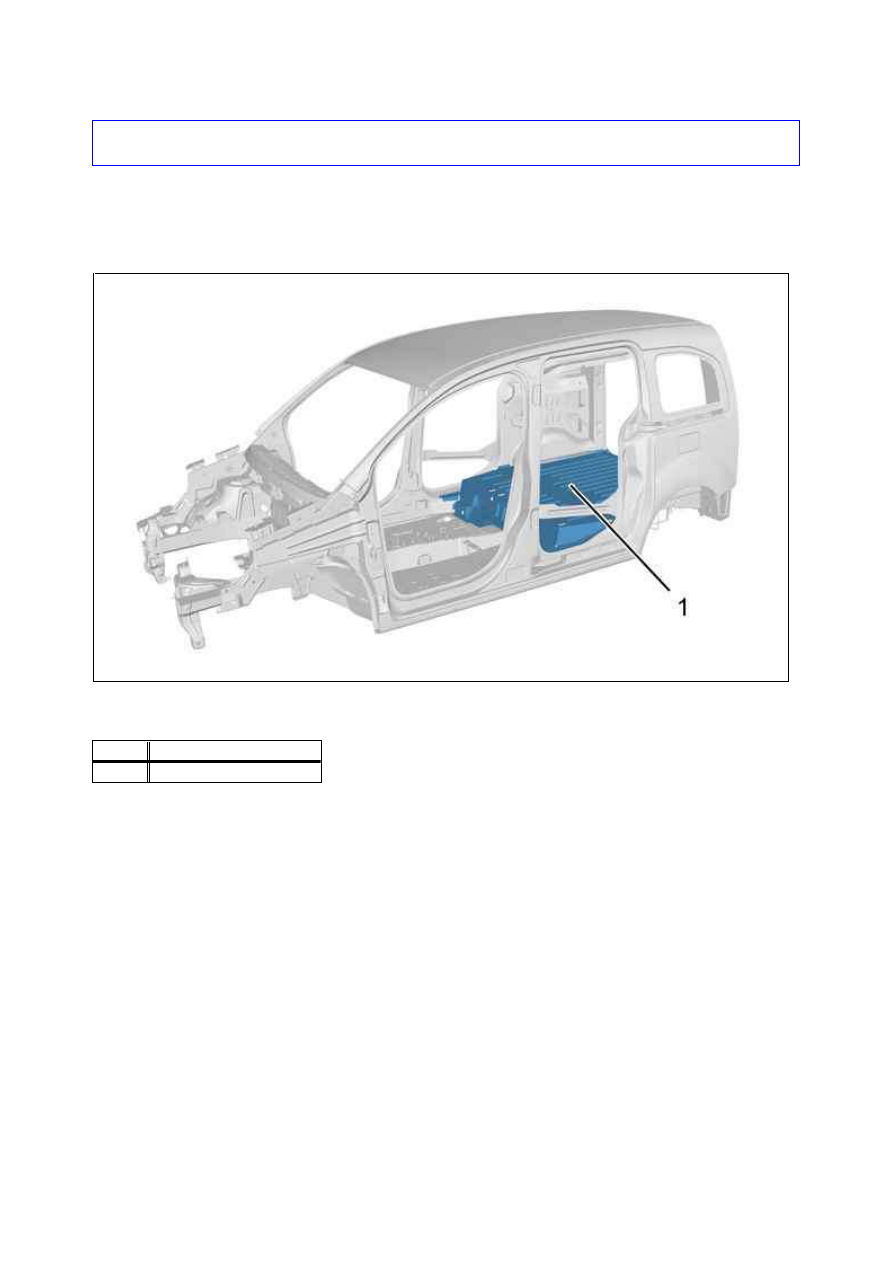

4. Локализация : Пол грузового отделения

(1) Пол грузового отделения .

5. Идентификация : Пол грузового отделения

Рисунок : C4EM0AAD

М етка  Обозначение
(1)

Пол грузового отделения

18.01.2012

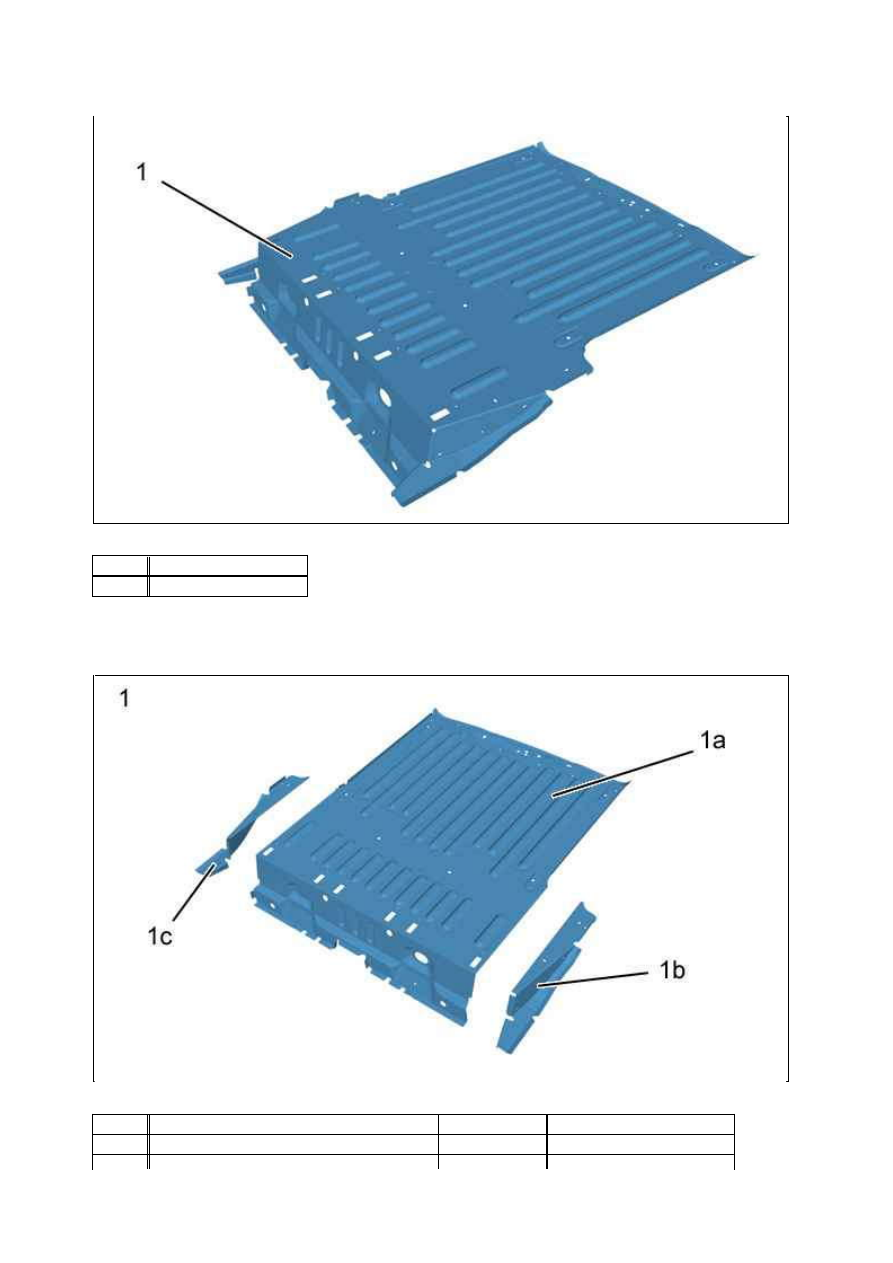

5.1. Состав : Пол грузового отделения

Рисунок : C4BM0V5D

М етка  Обозначение
(1)

Пол багажника в сборе

Рисунок : C4BM0V6D

М етка  Обозначение

Толщина (мм)   Характер/классификация

(1)

Пол багажника в сборе

­

­
