повреждены температурой или пылью.

Отделите жгуты проводов.

4. Расположение запасной части

5. Идентификация запасной части

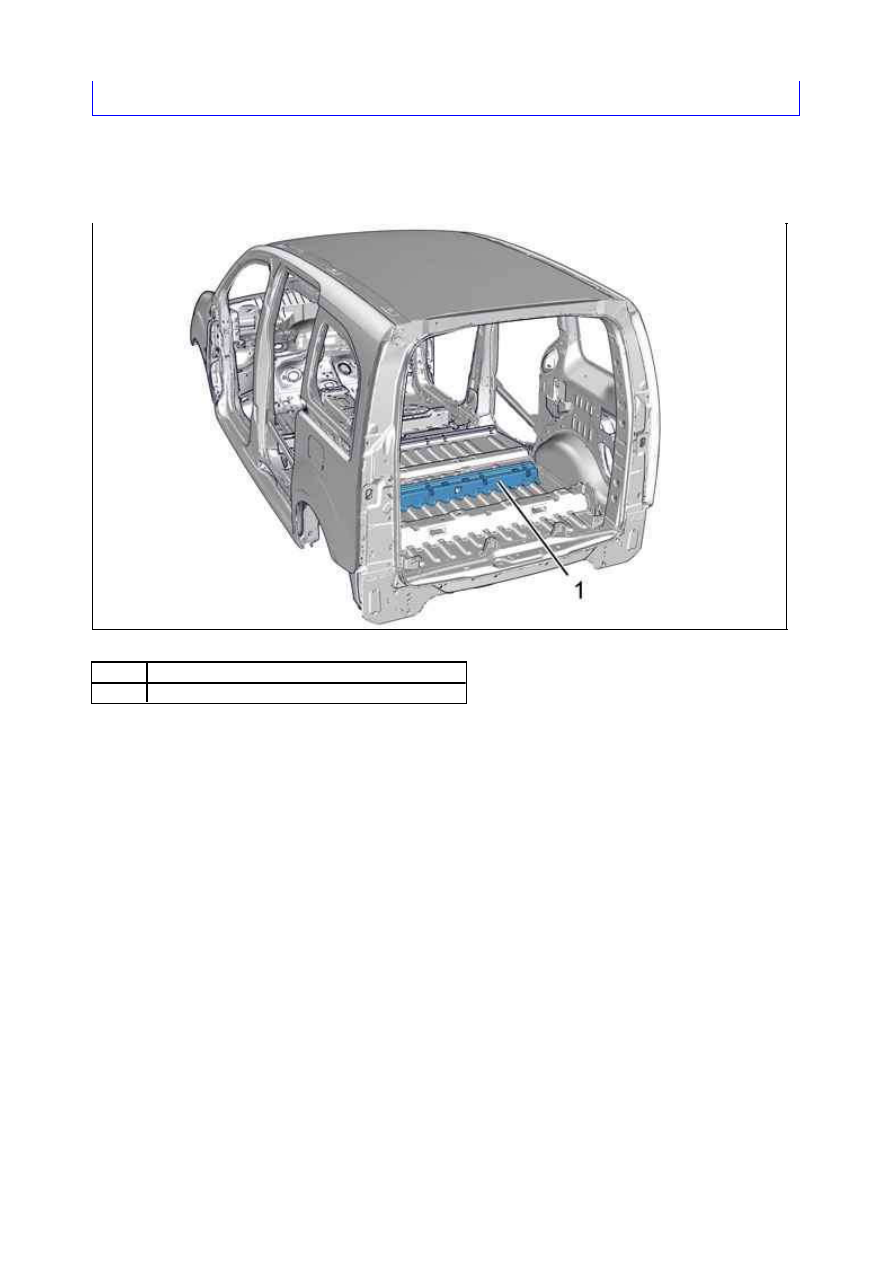

5.1. Состав : Передняя поперечина заднего сиденья (В сборе )

Рисунок : C4BH2UWD

М етка  Обозначение
(1)

Передняя поперечина заднего сиденья : В сборе

18.01.2012

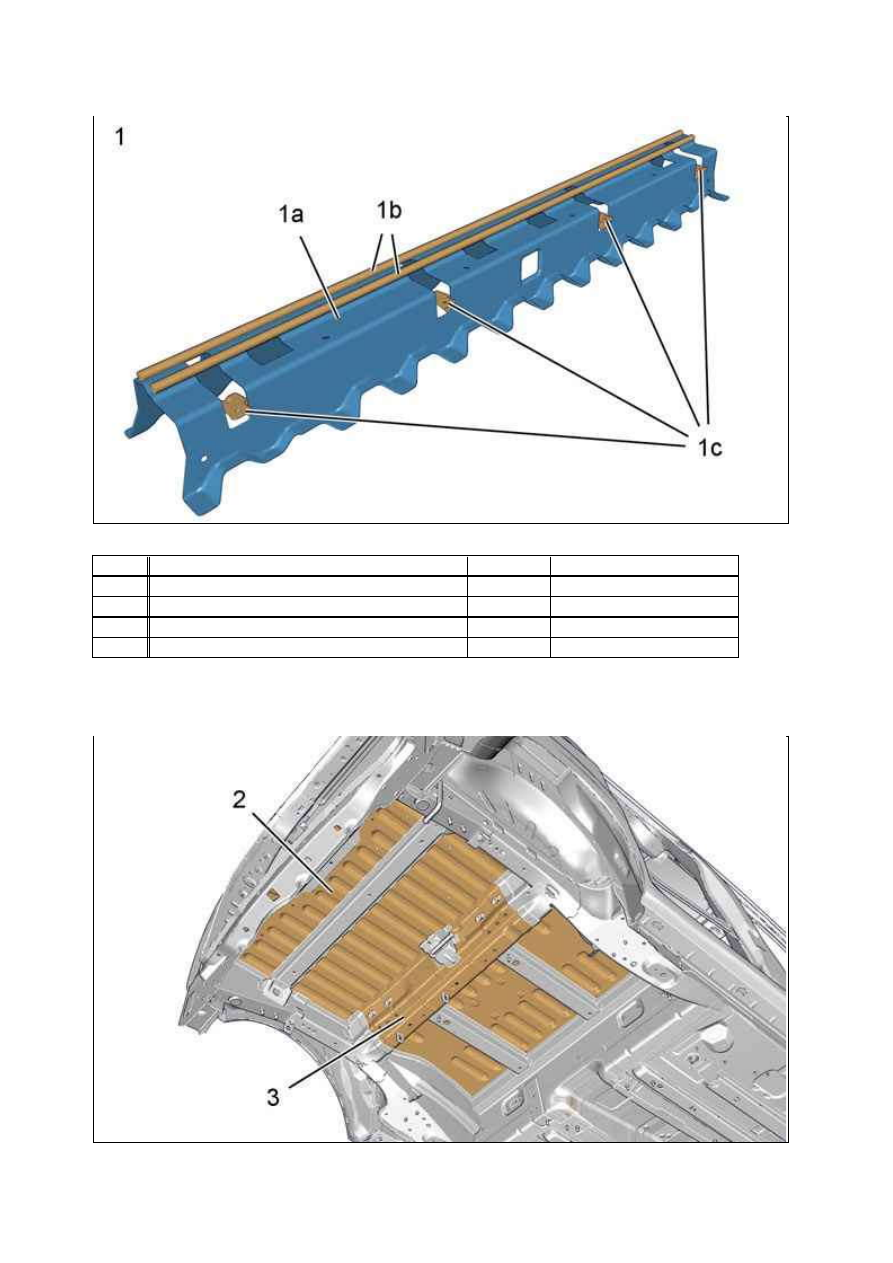

5.2. Идентификация деталей, примыкающих к запчасти

Рисунок : C4BH2UXD

М етка  Обозначение

Толщиной  Характер/классификация

(1)

Передняя поперечина заднего сиденья : В сборе  ­

­

(1a)

Передняя поперечина заднего сиденья

1,47 мм

HLE

(1b)

Расчалка сиденья

­

­

(1c)

Кронштейн упора сиденья

0,97 мм

Мягкая сталь

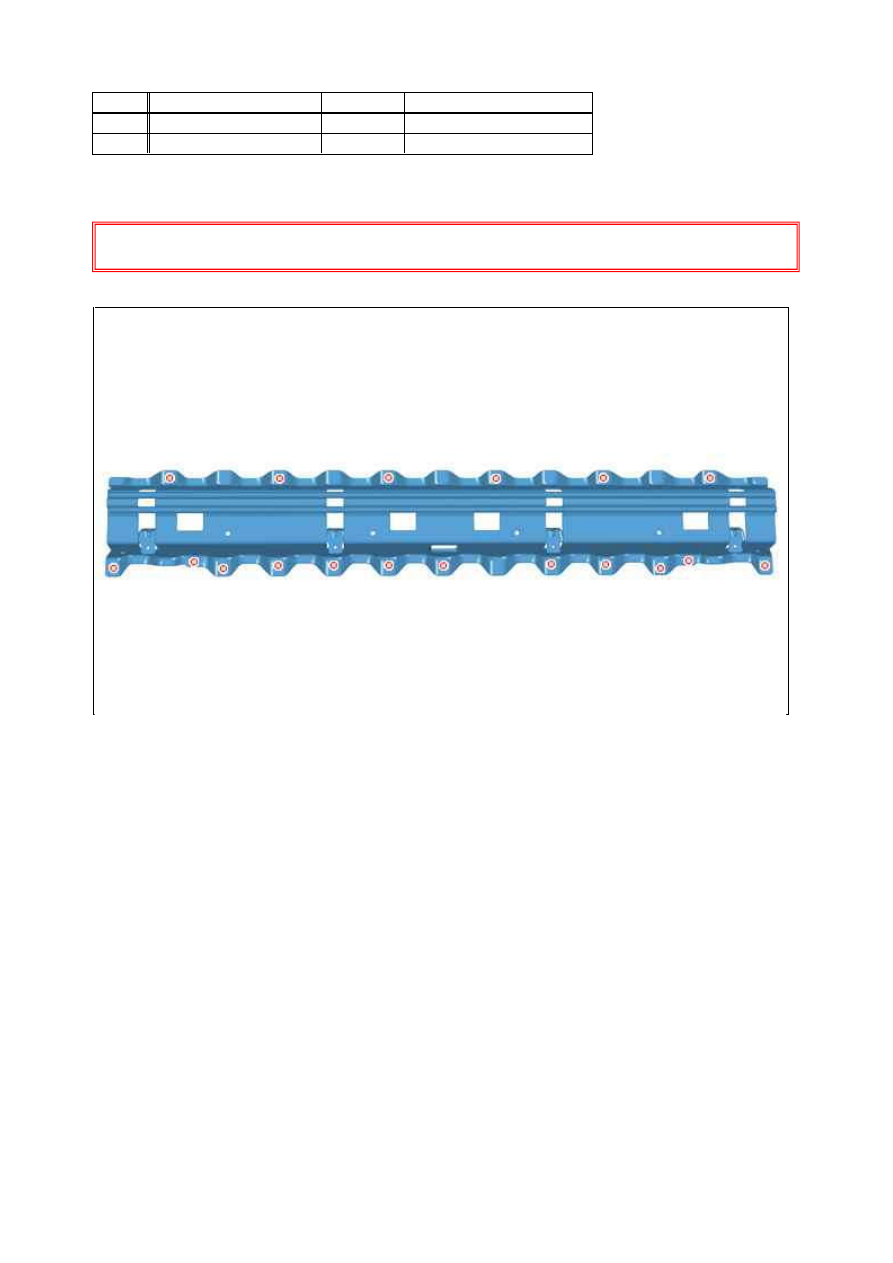

Рисунок : C4BH2UYD

18.01.2012

6. Подготовка запасной части

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

Оазметить и затем выполнить сверления Ø 6,5 под последующую точечную сварку.
Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7" ).

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

7. Резка элемента на кузове

М етка  Обозначение

Толщиной  Характер/классификация

(2)

Пол грузового отделения  0,7 мм

HLE

(3)

Траверса заднего моста

1,47 мм

HLE

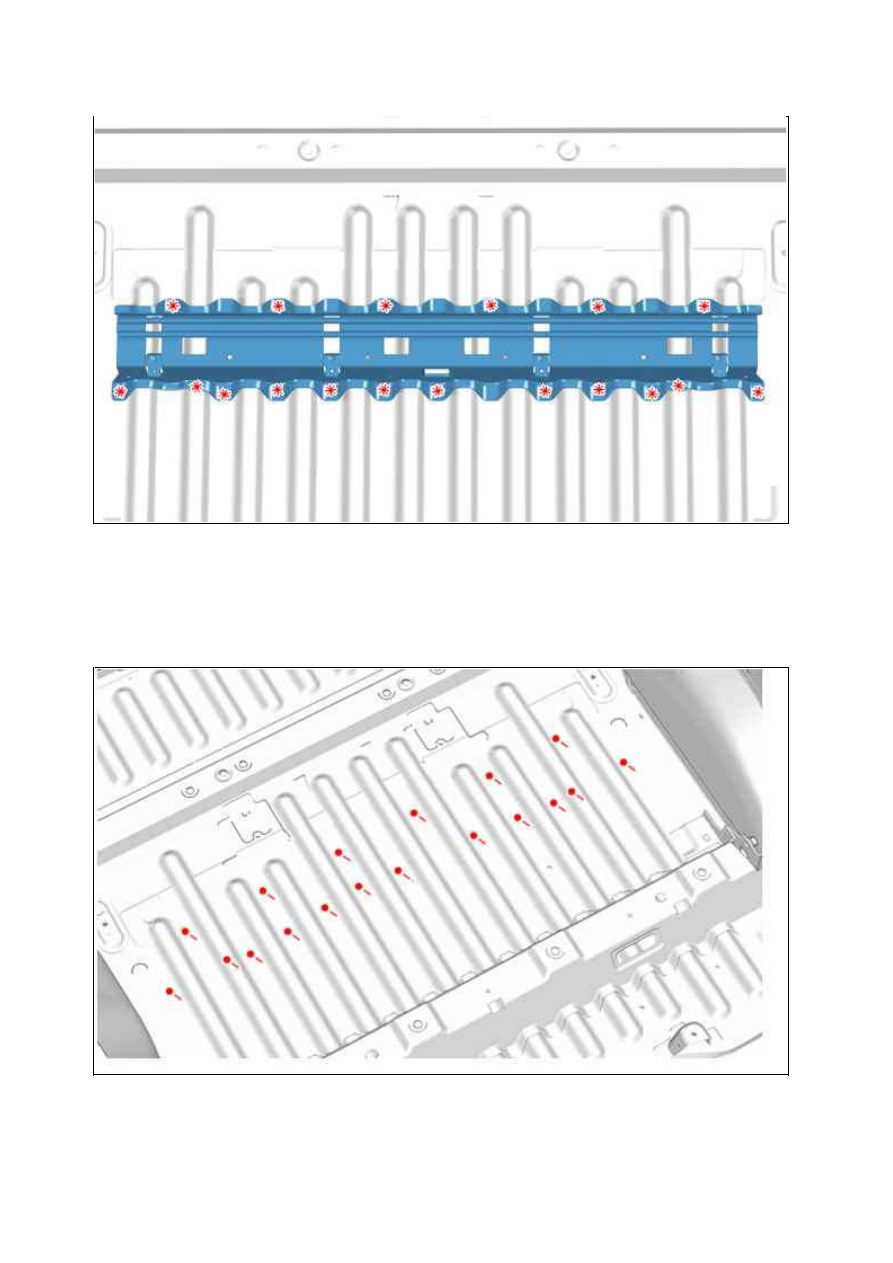

Рисунок : C4BH2UZD

18.01.2012

Срезать по точкам .
Снимите : Передняя поперечина заднего сиденья (В сборе ).

8. Очистка и подготовка кузова

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7" ).

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

Рисунок : C4BH2V0D

Рисунок : C4BH2V1D
