Peugeot Partner (B9). Руководство - часть 199

5.1. Обозначение вставок из вспененного материала

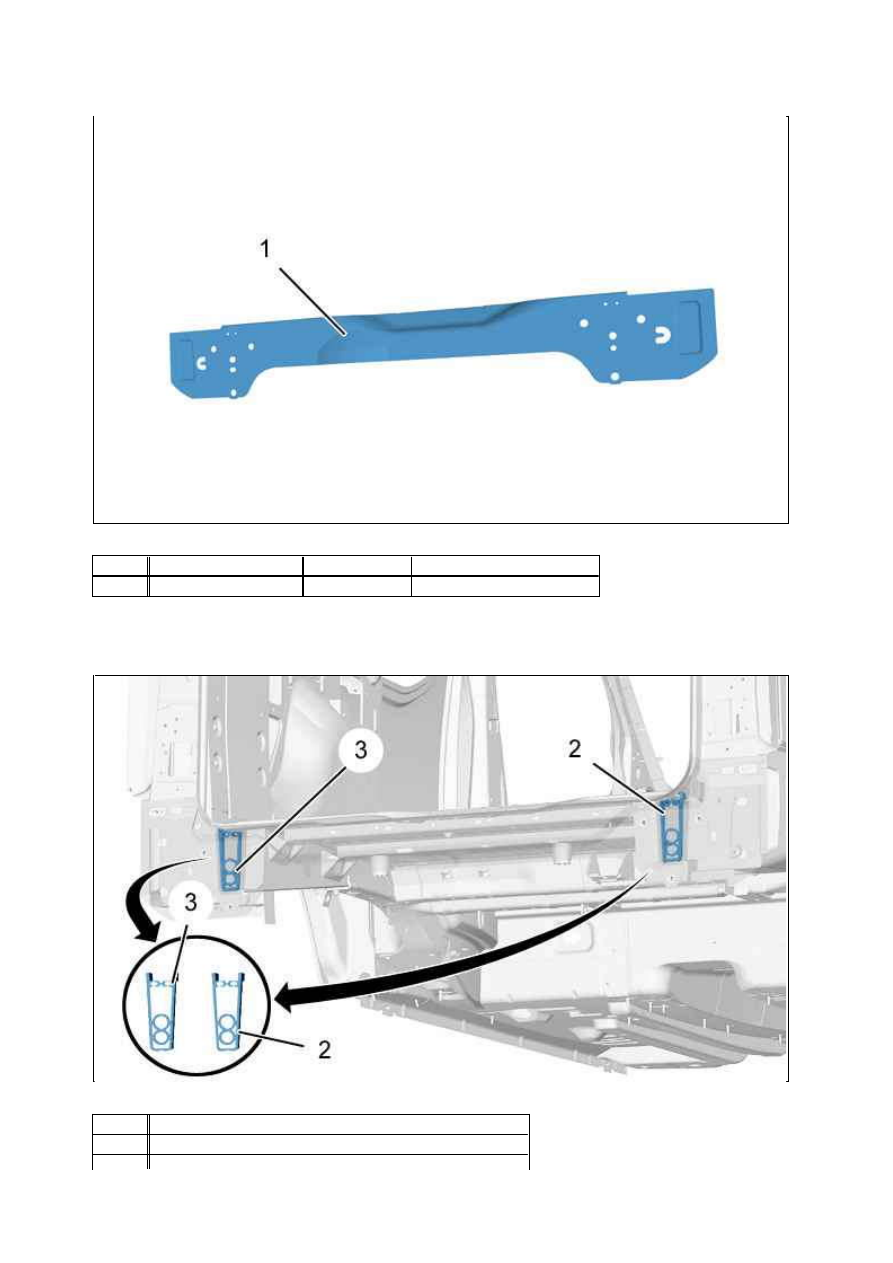

Рисунок : C4BM0QBD

М етка  Обозначение

Толщина (мм)   Характер/классификация

(1)

Обивка задней панели  0,87

Мягкая сталь

Рисунок : C4BM0QCD

М етка  Обозначение
(2)

Расширяющаяся вставка удлинителя лонжерона  (правая)

18.01.2012

5.2. Идентификация деталей, примыкающих к запчасти

6. Подготовка запасной части

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

(3)

Расширяющаяся вставка удлинителя лонжерона  (левый)

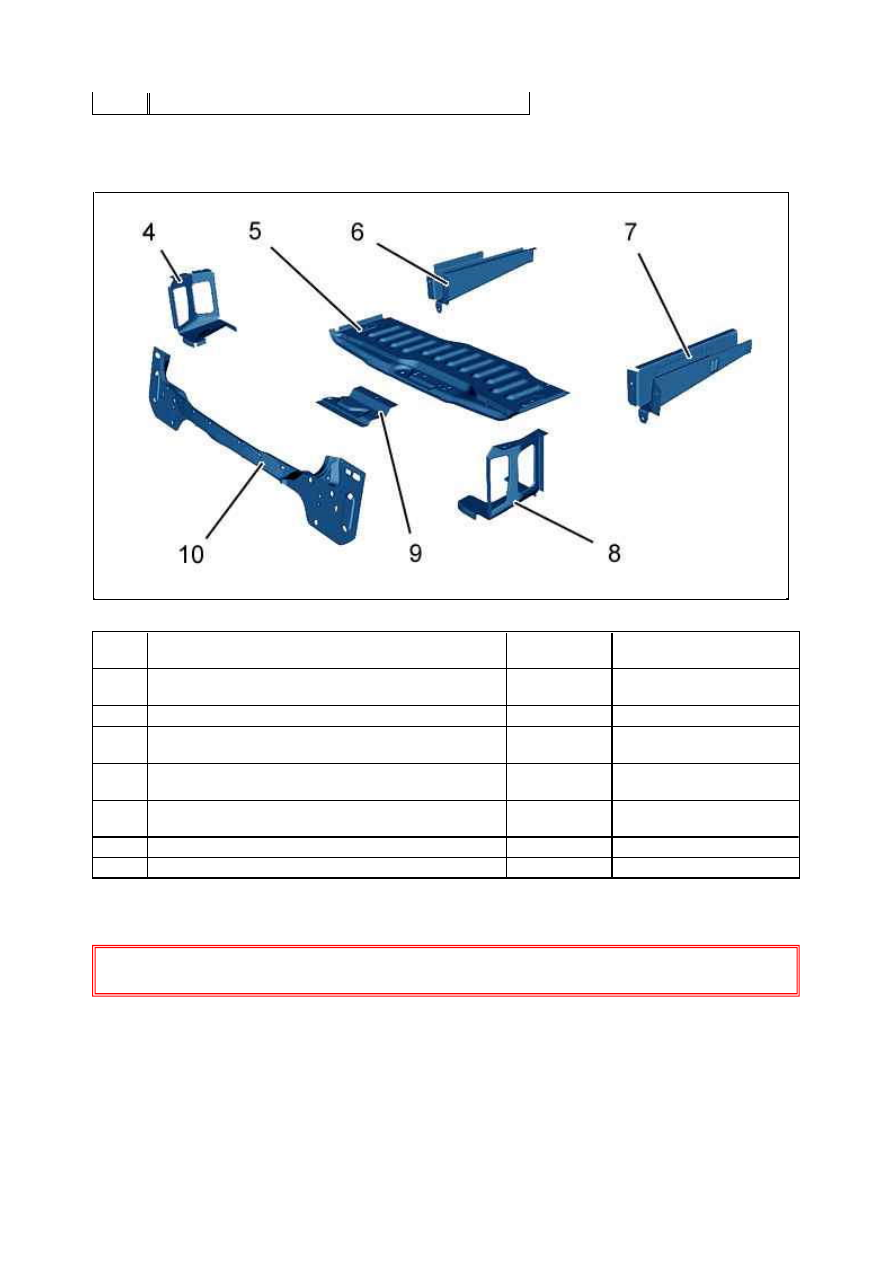

Рисунок : C4BM0QDD

М етка  Обозначение

Толщина (мм)  Характер/классификация

(4)

Нижний закрывающий удлинитель (Заднее левое
крыло)

0.97

Мягкая сталь

(5)

Задний удлинитель пола багажного отделения

0.77

HLE

(6)

Удлинитель лонжерона  (левый) (Длиннобазная
версия)

1.80

THLE

(7)

Удлинитель лонжерона  (справа) (Длиннобазная
версия)

1.80

THLE

(8)

Нижний закрывающий удлинитель (Заднее правое
крыло)

0.97

Мягкая сталь

(9)

Элемент усиления крепления скобы замка

1.47

HLE

(10)

Задняя панель

0.87

Мягкая сталь

18.01.2012

Подготовить места стыка и защитить их сварочной грунтовкой : индекс "C7".

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

7. Резка элемента на кузове

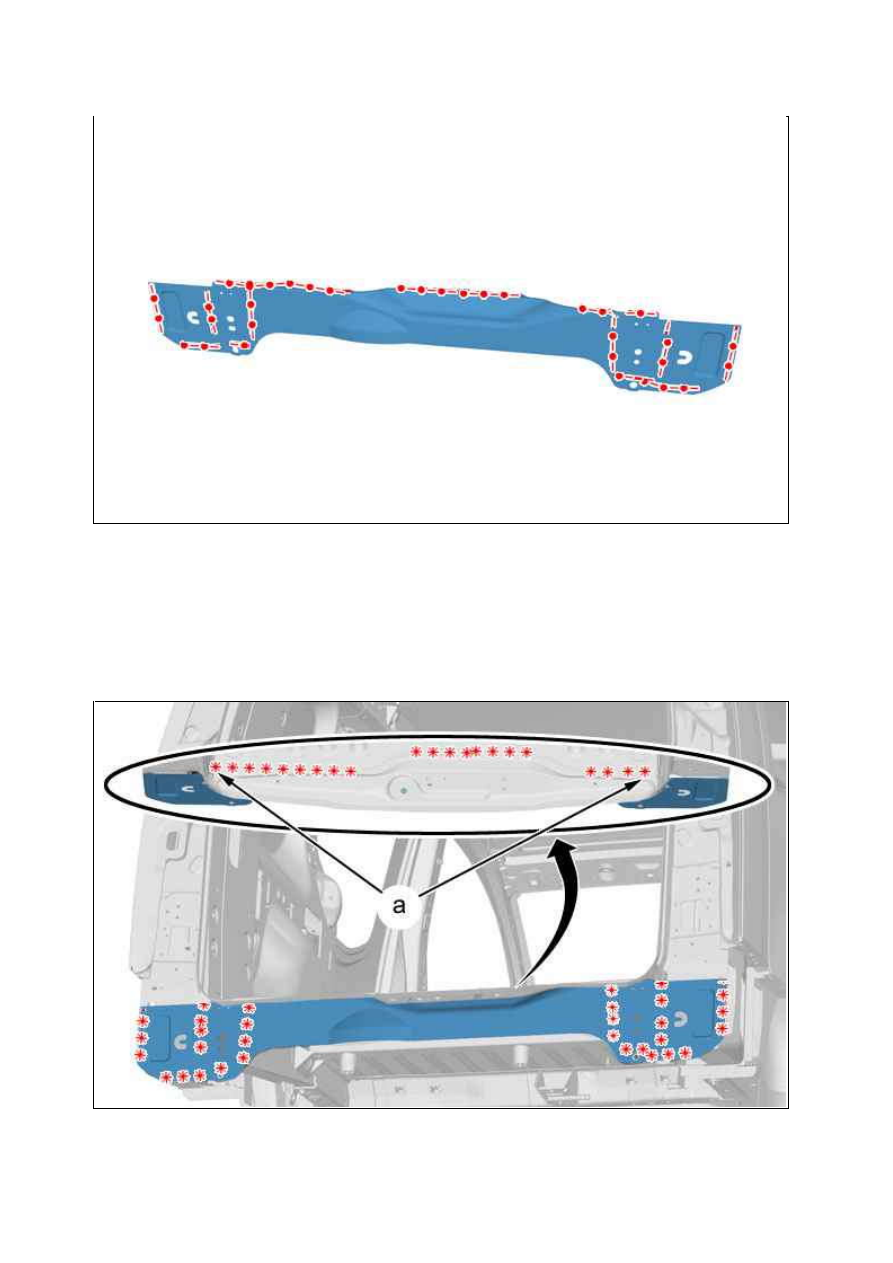

Разметить в "a", затем вырезать точки в 1 толщинах.

Рисунок : C4BM0QED

Рисунок : C4BM0QFD

18.01.2012

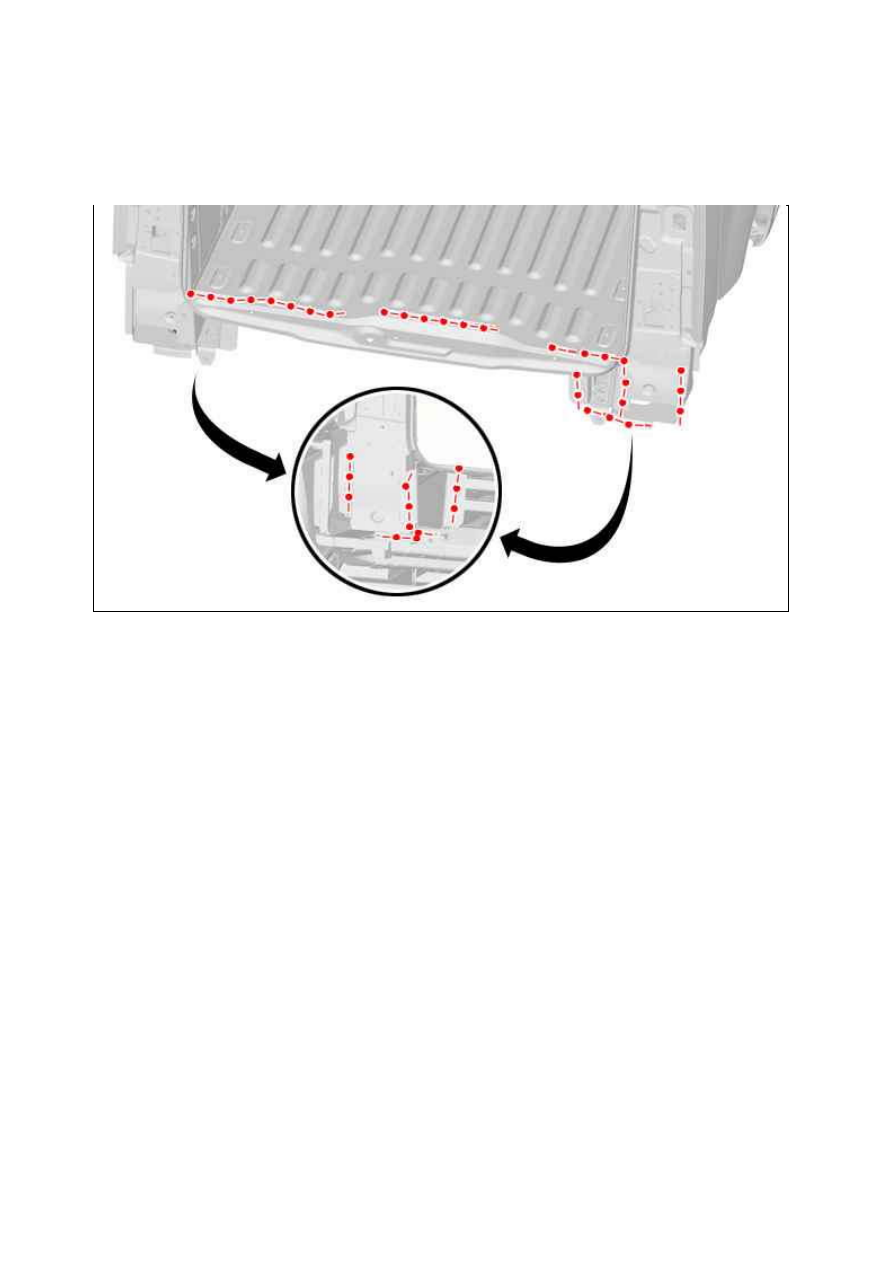

Срезать по точкам .
Снять, затем вырезать внутреннюю накладку задней панели.

8. Очистка и подготовка кузова

Подготовить места стыка и защитить их сварочной грунтовкой : индекс "C7".

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

Установить структурные и расширяющиеся вставки (2), (3) (при необходимости).

9. Подгонка

Расположить : Внутренняя панель заднего фартука.
Установить элементы, обеспечивающие подгонку.
Проверьте зазоры и выравнивание.
Удерживать элемент на месте.

10. Сварка

Рисунок : C4BM0QGD

18.01.2012
