Peugeot Partner (B9). Руководство - часть 198

Сварить по отверстиям в среде защитного газа MAG.
Зашлифовать точки сварки MAG.

11. Герметичность ­ защита

Нанести слой фосфатной грунтовки на зачищенные зоны.
Нанести герметик ( индекс A1).
Примените :

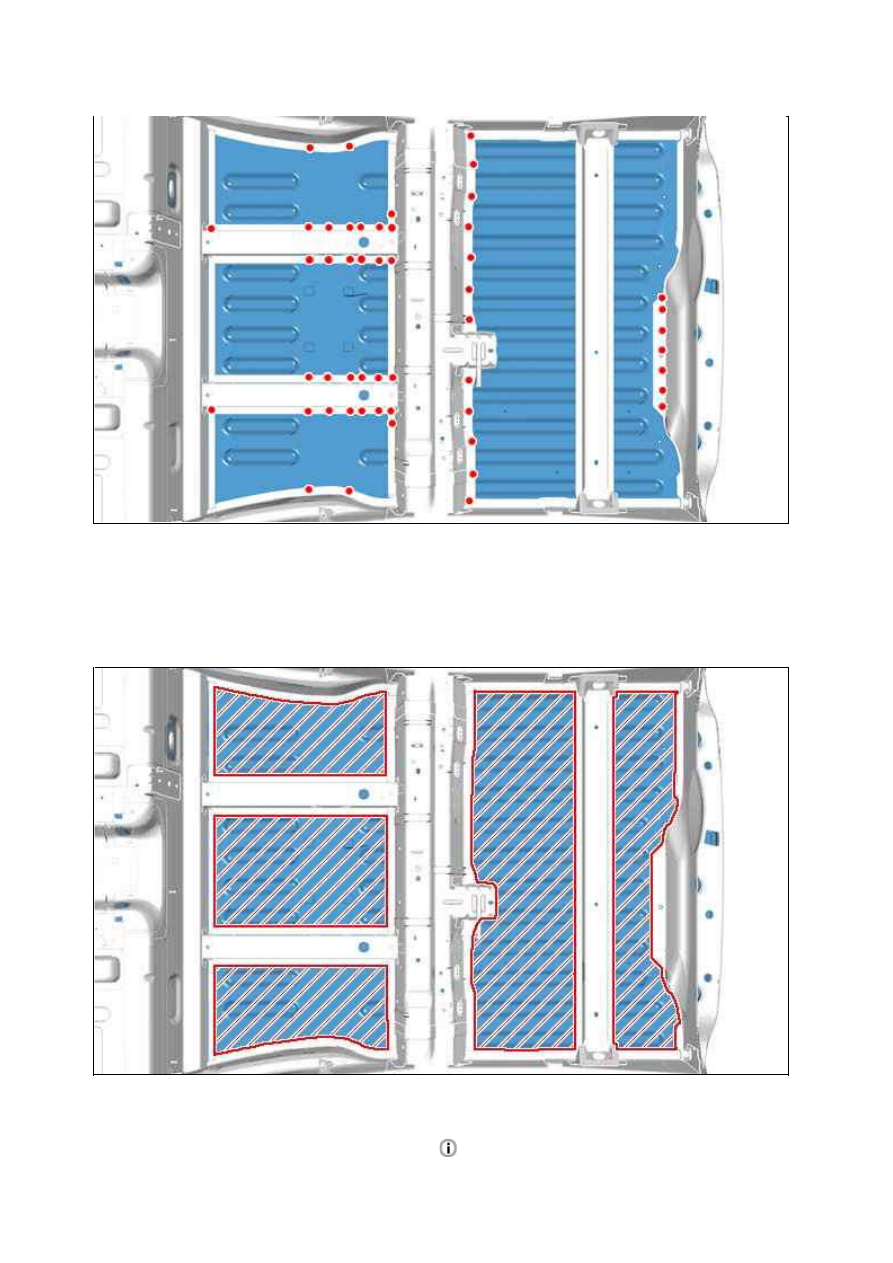

Антигравийная защита под кузовом

.

Рисунок : C4BH2U8D

Рисунок : C4BH2U9D

18.01.2012

Нанести слой фосфатной грунтовки на зачищенные зоны.
Нанести герметик ( индекс A1).

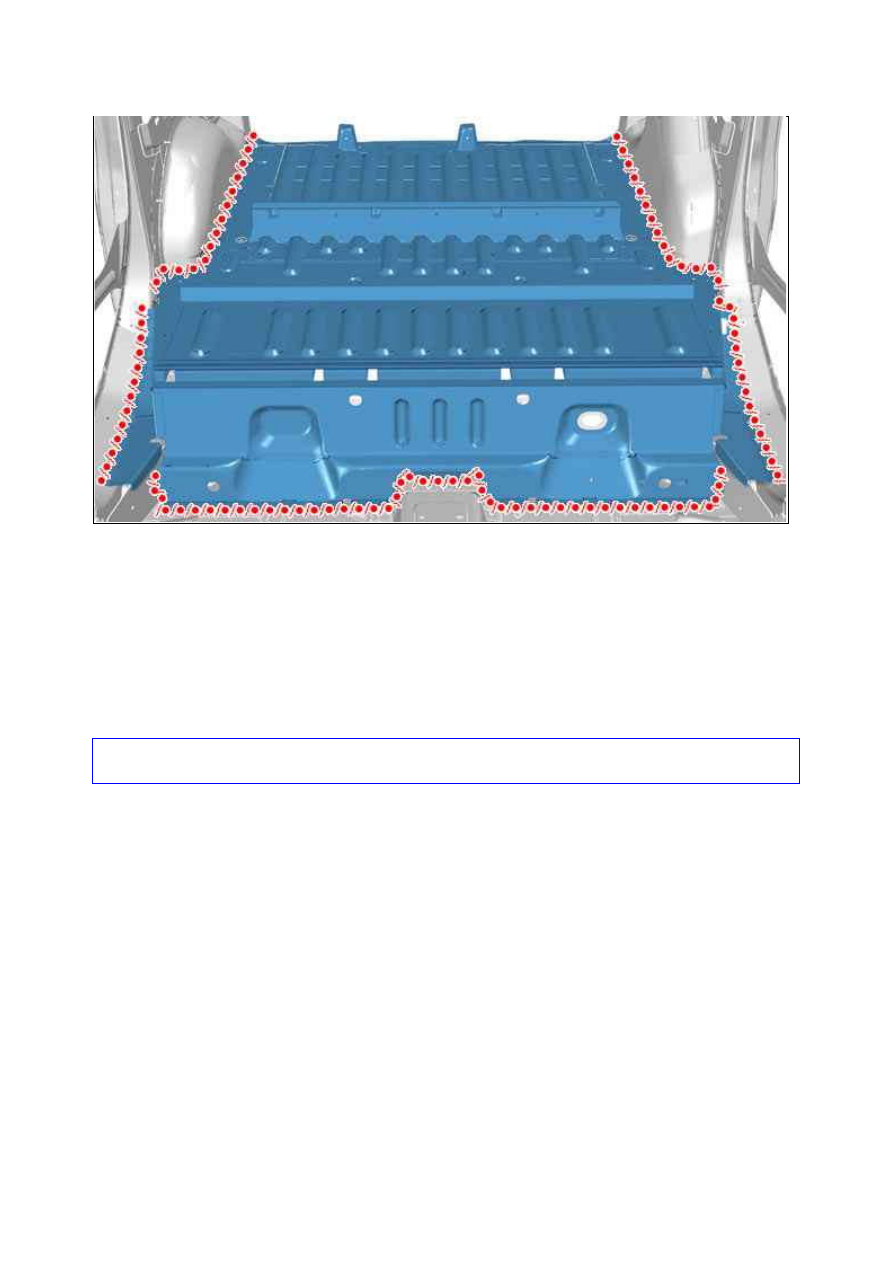

Окраска, затем распыливание в полости состава с индексом С5 в зоне ремонта.

12. Дополнительные операции

Снимите электропроводку и съёмные элементы.

13. Повторная инициализация

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Рисунок : C4BH2UAD

18.01.2012

ЗАМ ЕНА : НАК ЛАДК А ЗАДНЕЙ ПАНЕЛИ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

1. Информация

Типы сварных швов, используемых при сварке данного элемента электрической дугой.
Сварка методом MAG путем нанесения металла (сталь) в среде активного газа.
Обозначение сталей с высоким пределом упругости, используемое в этом документе :



HLE : Сталь с высоким пределом упругости



THLE : Сталь с очень высоким пределом упругости



UHLE: сталь со сверхвысоким пределом текучести

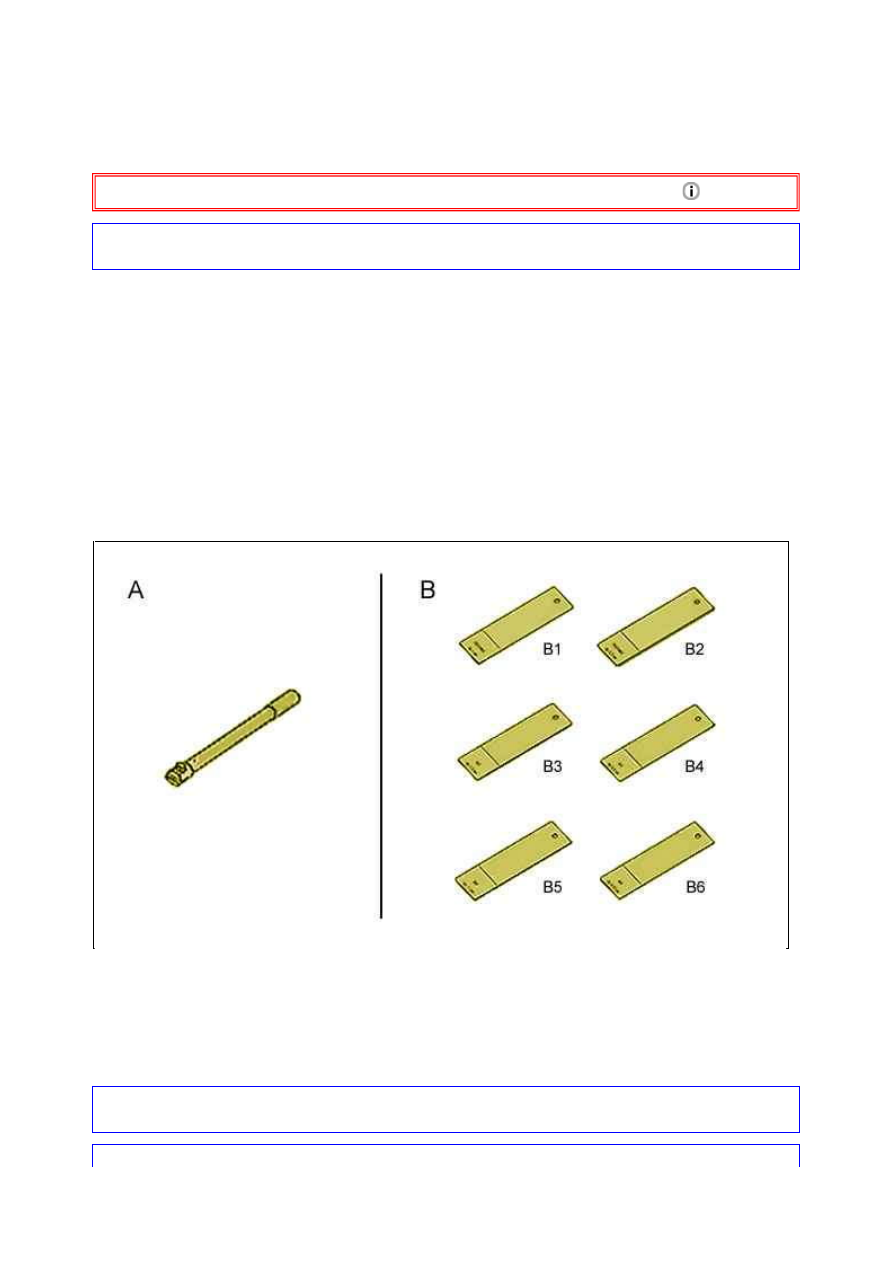

2. Рекомендуемое оборудование

Производите операцию с использованием одной из следующих систем.

Оборудование для проверки качества точек электрической сварки (­).1366­ZZ.
Ш аблон для проверки качества точек электрической сварки (­).1366­B.

3. Дополнительные операции

Отсоединить аккумуляторную батарею .

ВНИМ АНИЕ : Подождите как минимум 15 минут, прежде чем выполнять любые работы (разряд резерва
энергии компьютера подушек безопасности).

ВНИМ АНИЕ :  Снять  или  защитить  расположенные  в  зоне  ремонта  элементы,  которые  могут  быть

Рисунок : E5AP35MD

18.01.2012

повреждены температурой или пылью.

Отделите жгуты проводов.
Замените :

Заднюю панель

.

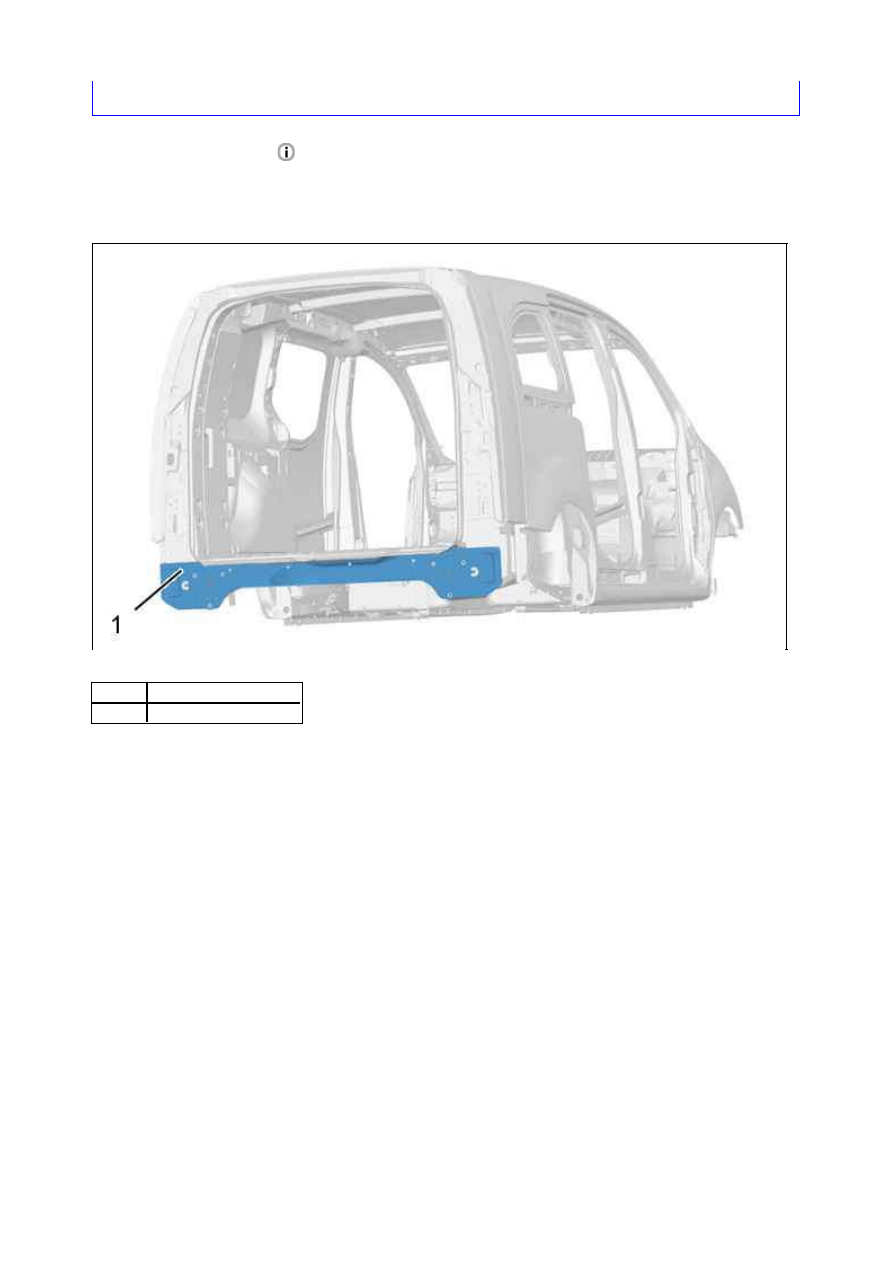

4. Локализация : Обивка задней панели

5. Идентификация : Обивка задней панели

Рисунок : C4EM09RD

М етка  Обозначение
(1)

Обивка задней панели

18.01.2012
