Peugeot Partner (B9). Руководство - часть 196

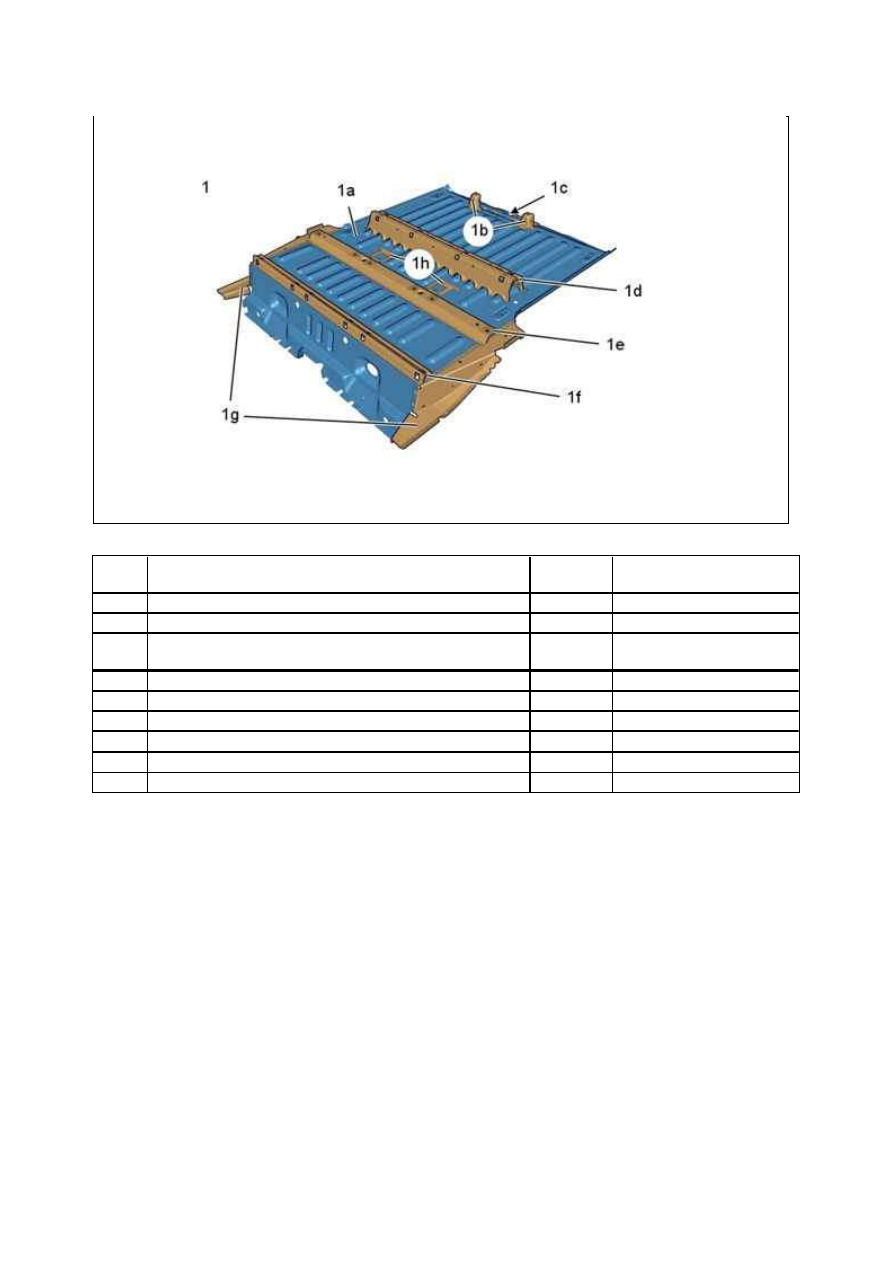

5.2. Идентификация деталей, примыкающих к запчасти

Рисунок : C4BH2TRD

М етка  Обозначение

Толщиной  Характер/классификация

(1)

Пол багажника в сборе

­

­

(1a)

Пол грузового отделения

0,77 мм

HLE

(1b)

Элемент усиления опоры : Центральная панель отделки
порога

0,97 мм

Мягкая сталь

(1c)

Элемент усиления крепления скобы замка

1,47 мм

HLE

(1d)

Передняя поперечина : Заднее сиденье

1,47 мм

HLE

(1e)

Поперечина заднего сиденья

1,47 мм

HLE

(1f)

Поперечина сиденья

1,47 мм

HLE

(1g)

Замыкание грузового пола

1,47 мм

Мягкая сталь

(1h)

Панель расчеканки : Пол грузового отделения

0,77 мм

Мягкая сталь

18.01.2012

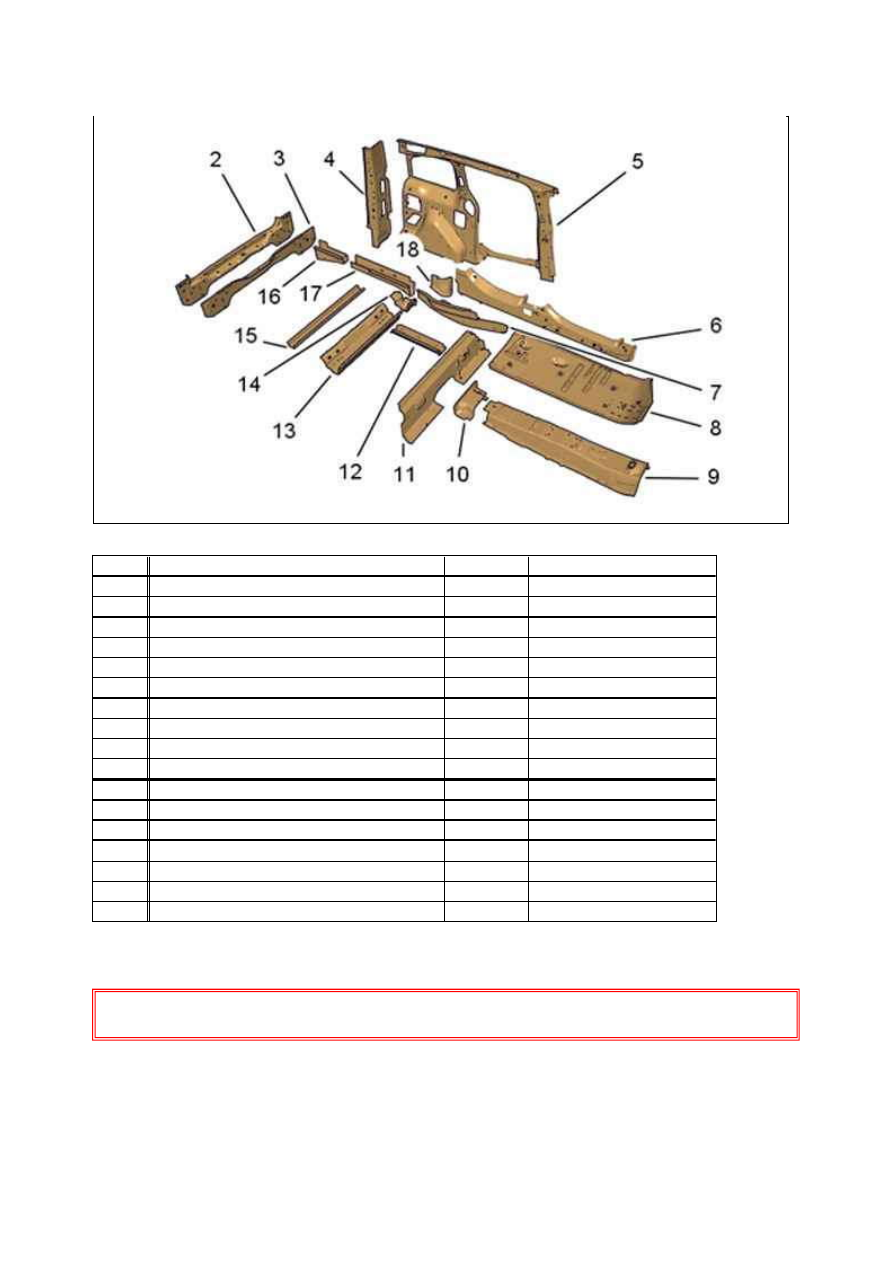

6. Подготовка запасной части

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

Рисунок : C4BH2TSD

М етка  Обозначение

Толщиной  Характер/классификация

(2)

Задняя панель

0,87 мм

Мягкая сталь

(3)

Обивка задней панели

0,87 мм

Мягкая сталь

(4)

Стойка крышки багажника

0,77 мм

HLE

(5)

Накладка заднего крыла

0,97 мм

Мягкая сталь

(6)

Внутренний лонжерон

1,47 мм

HLE

(7)

Передний лонжерон : Передняя часть

1,95 мм

HLE

(8)

Передний пол

0,67 мм

Мягкая сталь

(9)

Туннель

1,47 мм

HLE

(10)

Усилитель гофрированного пола

1,47 мм

HLE

(11)

Поперечина гофрированного пола

0,87 мм

HLE

(12)

Промежуточный лонжерон : Передняя часть  0,97 мм

THLE

(13)

Траверса заднего моста

1,47 мм

Мягкая сталь

(14)

Наконечник поперечины заднего моста

1,47 мм

HLE

(15)

Поперечина грузового пола

1,17 мм

HLE

(16)

Удлинитель лонжерона (Передний )

1,8 мм

THLE

(17)

Передний лонжерон : Задняя часть

1,95 мм

HLE

(18)

Передний лонжерон : Центральная часть

1,95 мм

HLE

18.01.2012

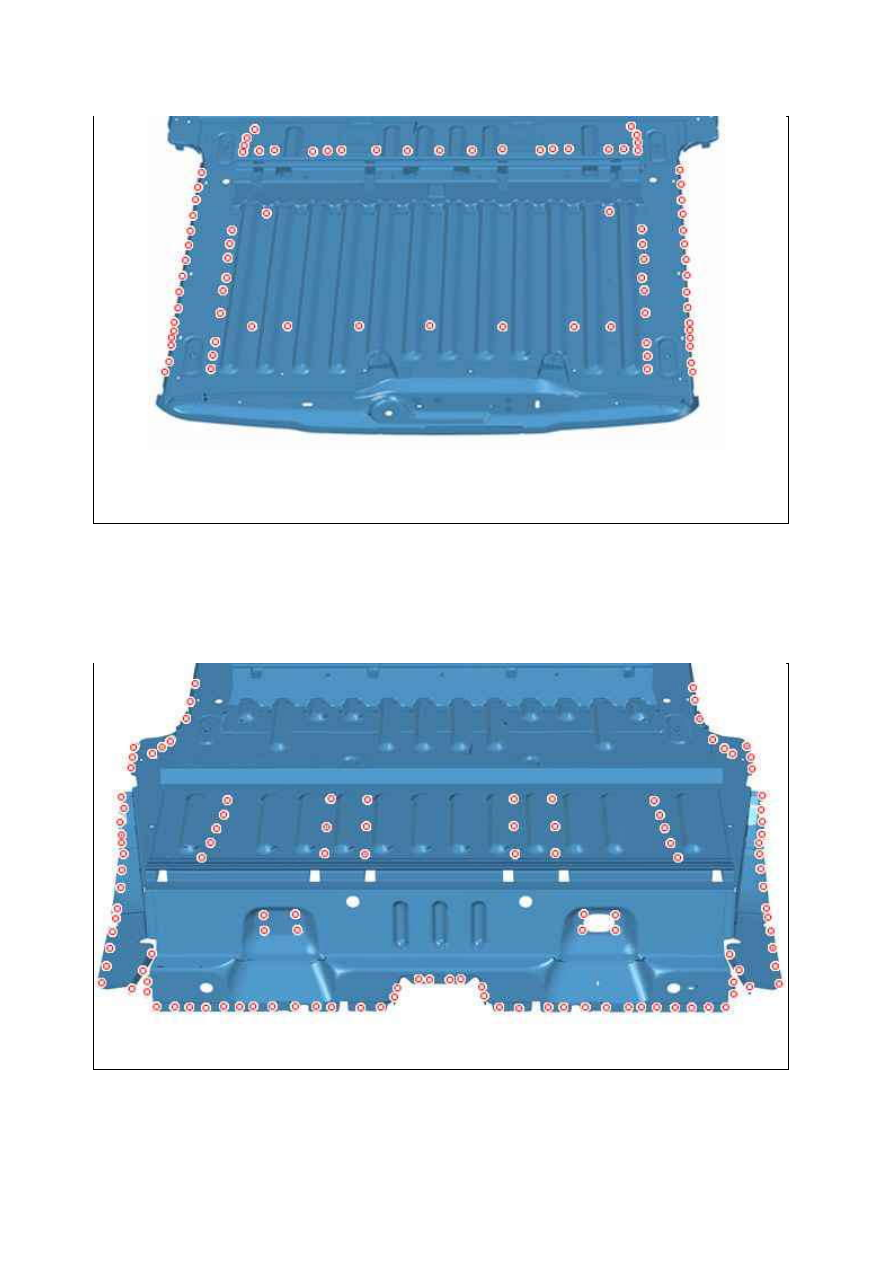

Оазметить и затем выполнить сверления Ø 6,5 под последующую точечную сварку.
Подготовить места стыка и защитить их сварочной грунтовкой ( индекс C7).

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

Оазметить и затем выполнить сверления Ø 6,5 под последующую точечную сварку.
Подготовить места стыка и защитить их сварочной грунтовкой ( индекс C7).

Рисунок : C4BH2TTD

Рисунок : C4BH2TUD

18.01.2012

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

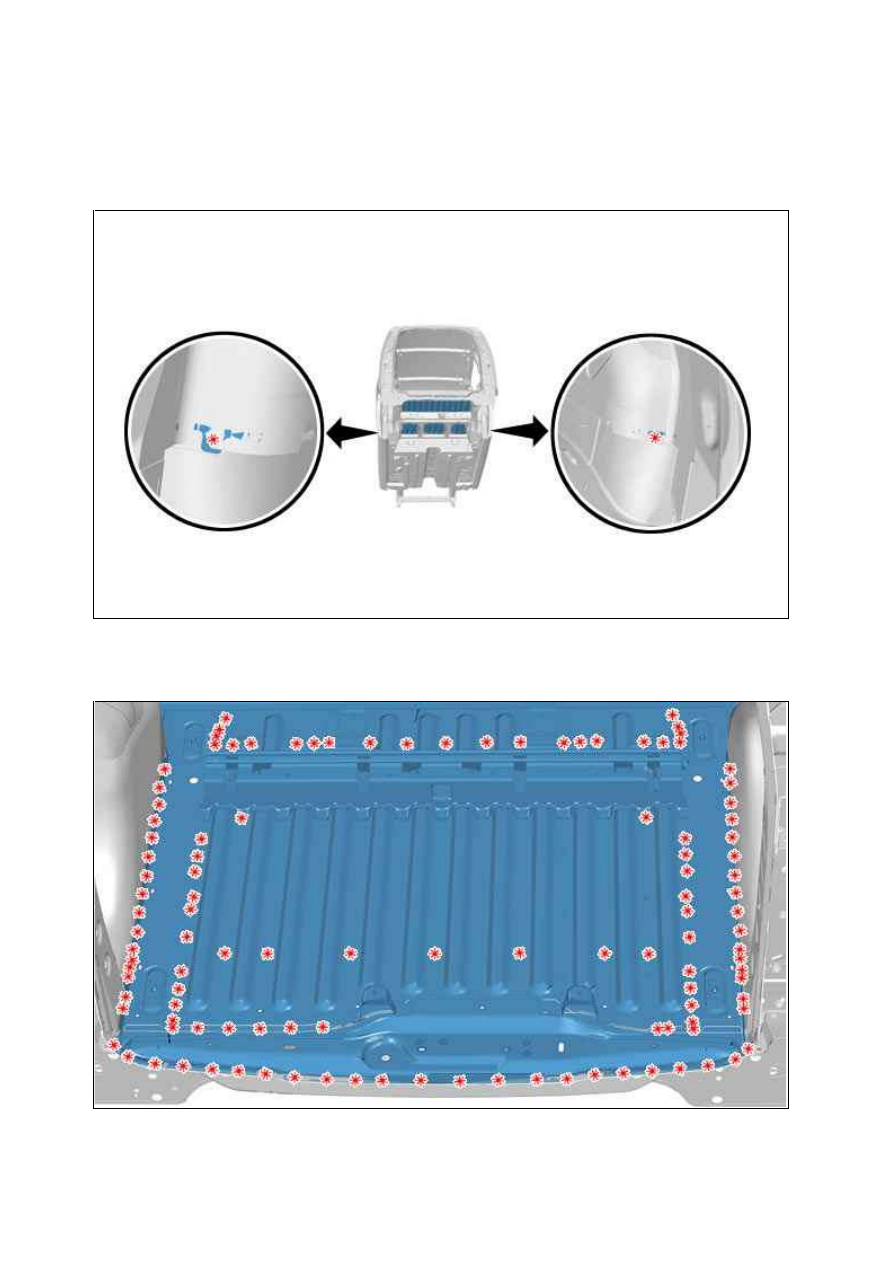

7. Резка элемента на кузове

Срезать по точкам .

Срезать по точкам .

Рисунок : C4BM0VAD

Рисунок : C4BH2TZD

18.01.2012
