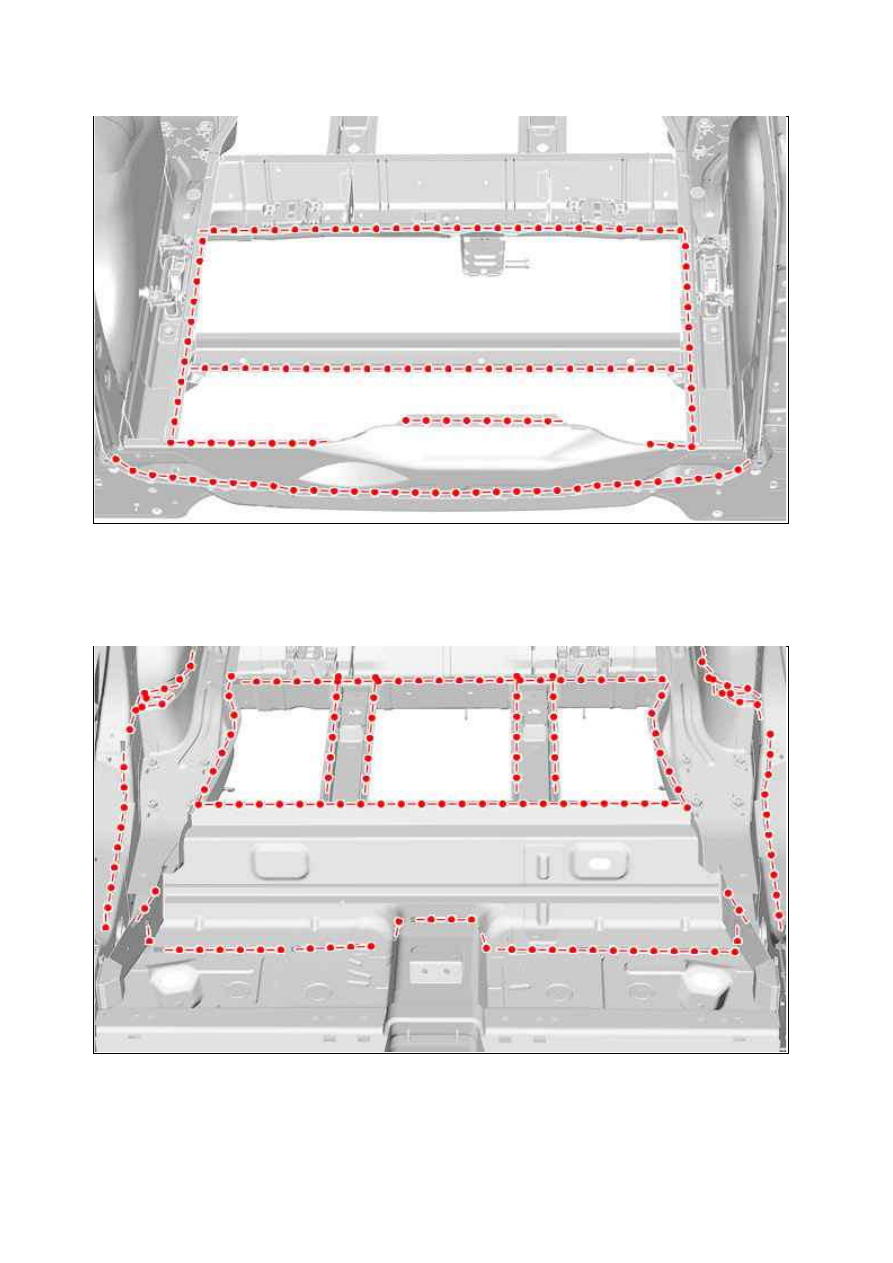

Срезать по точкам .

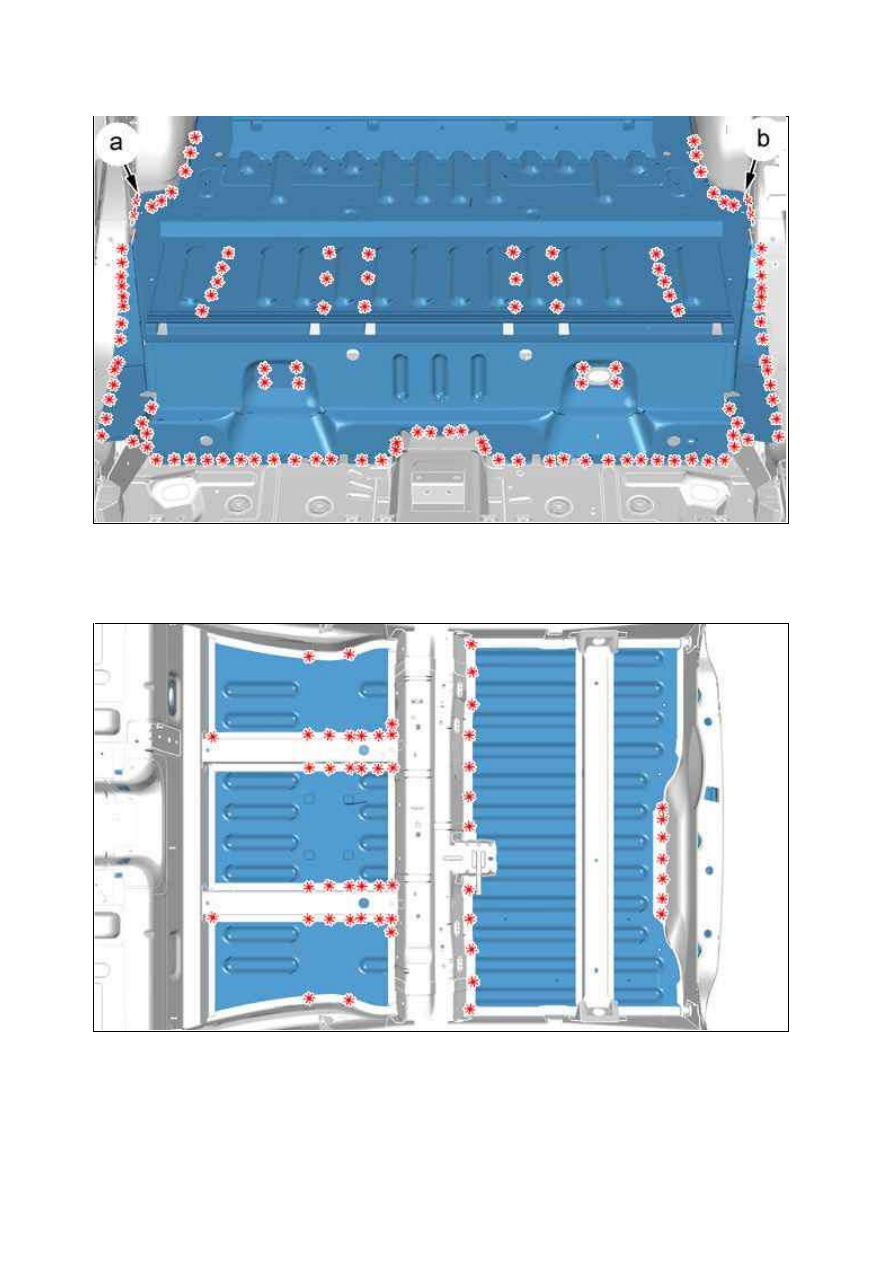

Срезать сварные швы MIG ( в "a, b").

Срезать по точкам (Днище кузова).
Снимите пол багажника в сборе .

8. Очистка и подготовка кузова

Рисунок : C4BH2U0D

Рисунок : C4BH2U1D

18.01.2012

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс C7).

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс C7).

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

Рисунок : C4BH2U2D

Рисунок : C4BM0VHD

18.01.2012

9. Подгонка

Расположить : Пол грузового отделения (В сборе).
Проверьте зазоры и выравнивание.
Удерживать элемент на месте.

10. Сварка

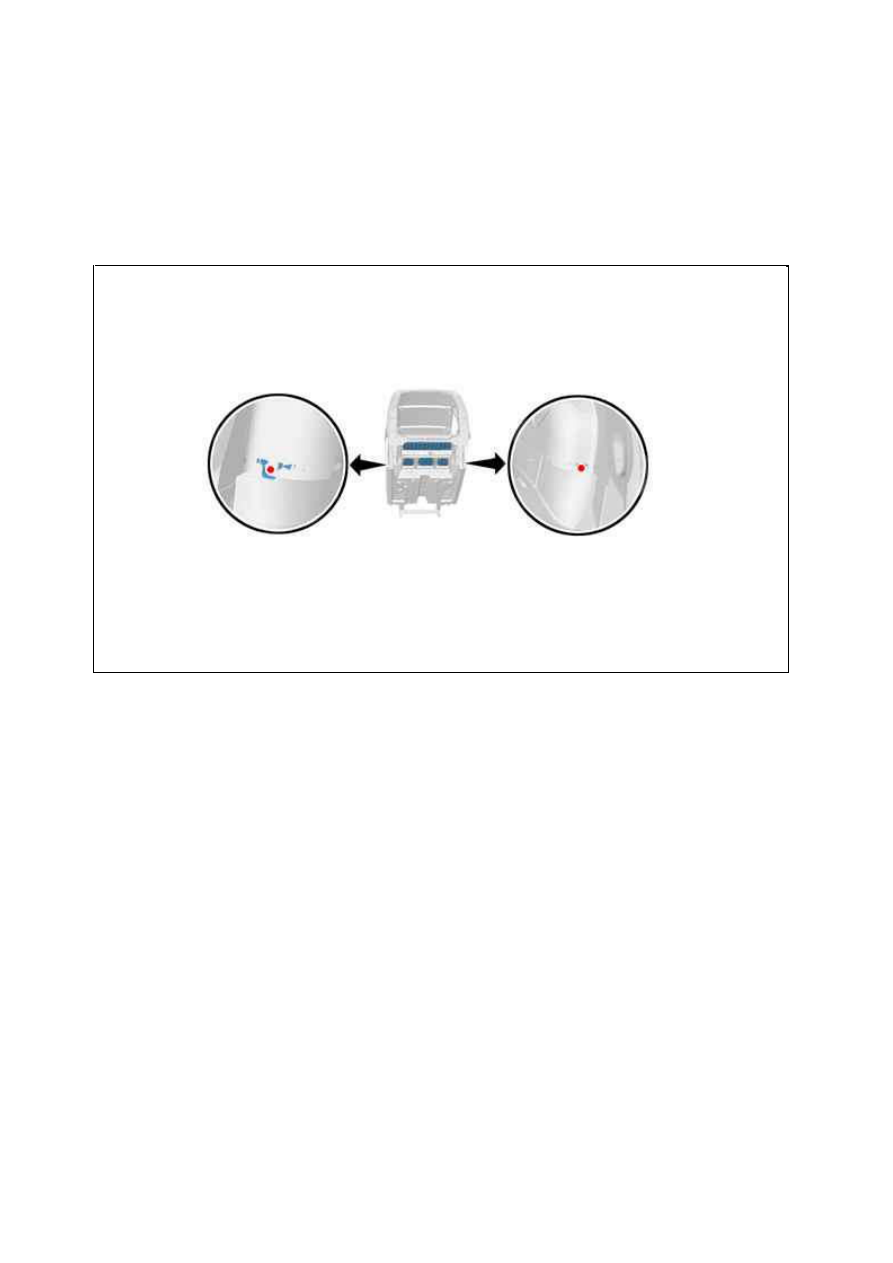

Сварить по отверстиям в среде защитного газа MAG.
Зашлифовать точки сварки MAG.

Рисунок : C4BH2U5D

18.01.2012

Сварить по отверстиям в среде защитного газа MAG.
Зашлифовать точки сварки MAG.

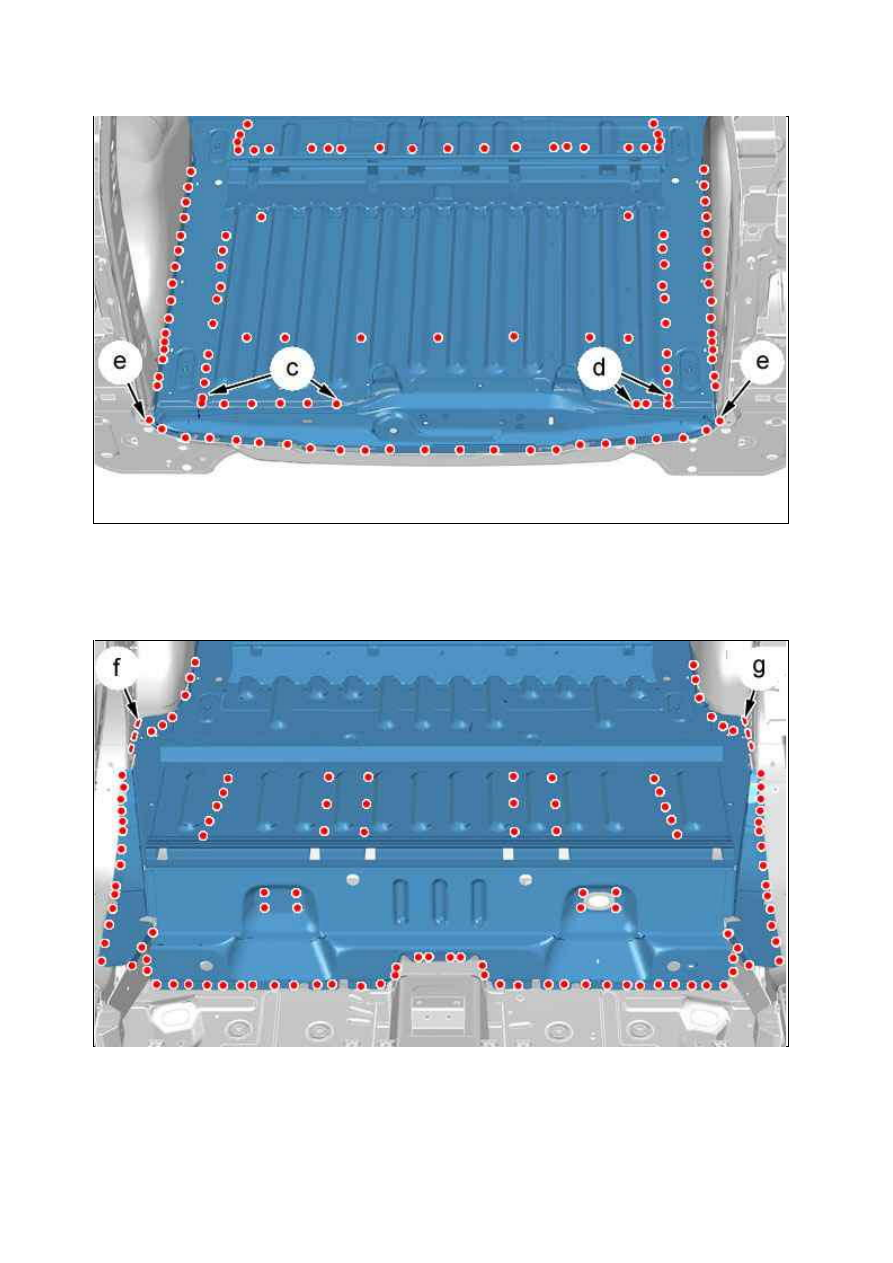

Приварить точками сварки ( в "c", "d", "e").

Сварить по отверстиям в среде защитного газа MAG.
Зашлифовать точки сварки MAG.
Выполнить сварной шов способом MIG ( в "f", "g").

Рисунок : C4BH2U6D

Рисунок : C4BH2U7D
