Peugeot Partner (B9). Руководство - часть 195

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

9. Подгонка

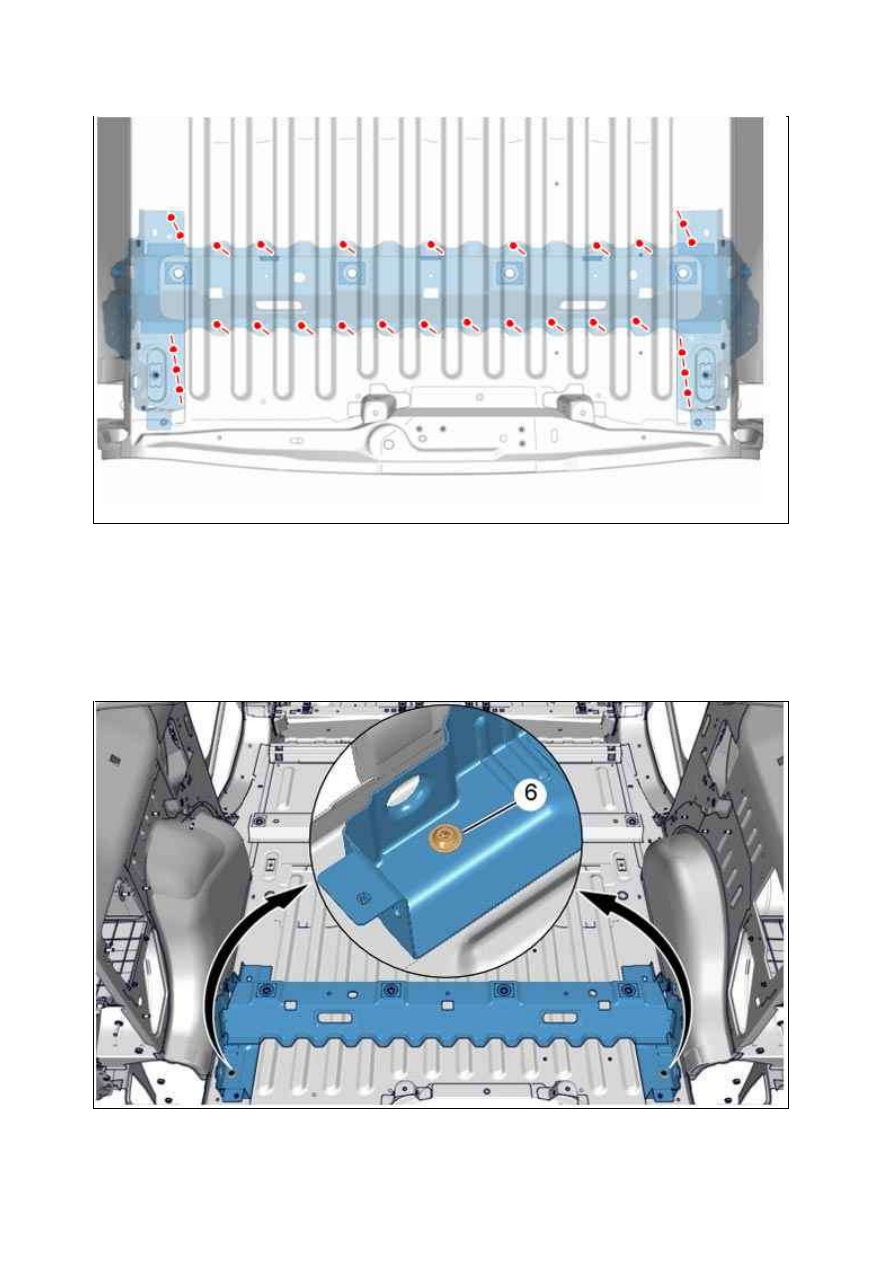

Расположить : Задняя поперечина заднего сиденья (В сборе).

Рисунок : C4BH2UTD

Рисунок : C4BH2UUD

18.01.2012

Установить на место болтов (6).
Удерживать элемент на месте.

10. Сварка

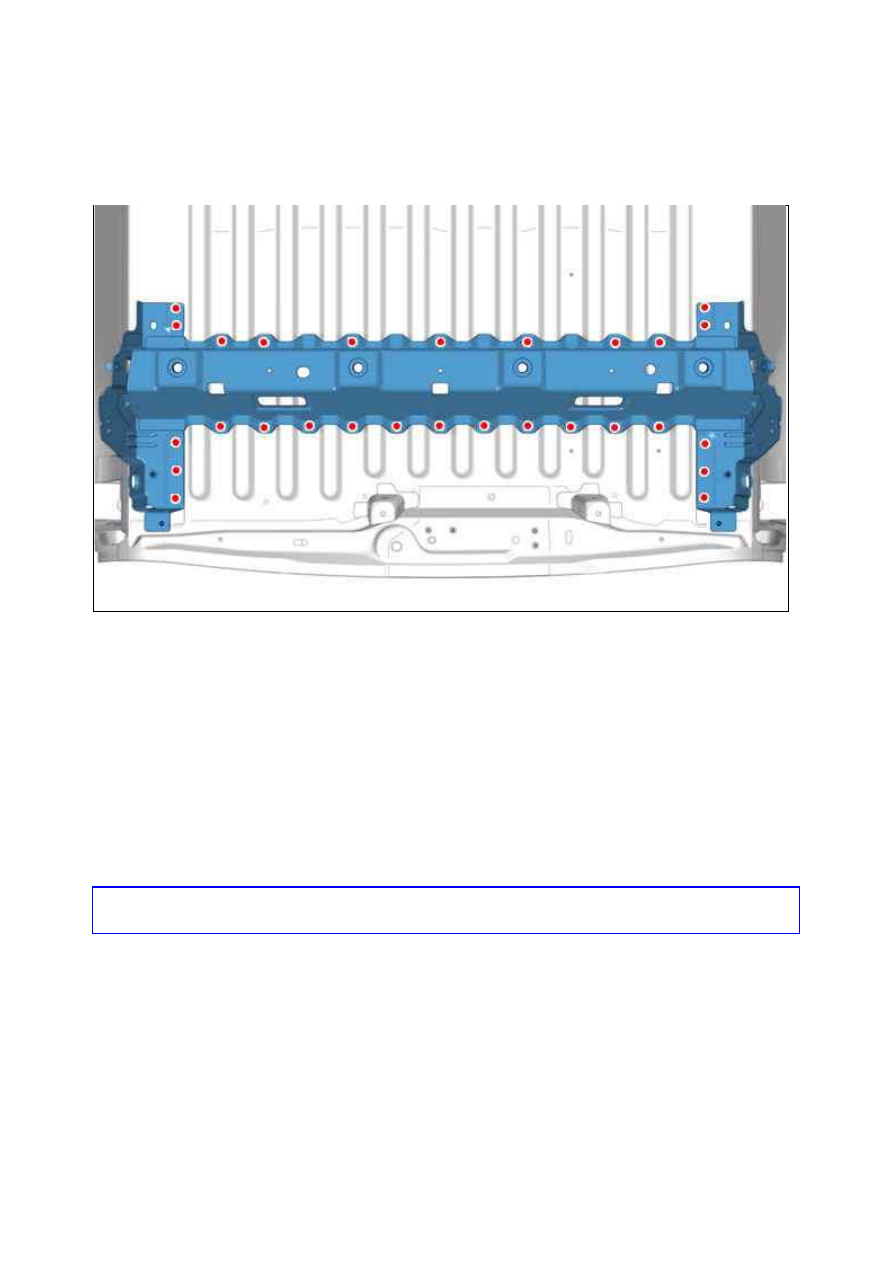

Сварить по отверстиям в среде защитного газа MAG.
Зашлифовать точки сварки MAG.

11. Герметичность ­ защита

Нанести слой фосфатной грунтовки на зачищенные зоны.
Нанесите краску и затем распылите краску в местах, имеющих внутренние полости, которые обозначены
соответствующим образом "C5" в зоне проведения ремонта.

12. Дополнительные операции

Снимите электропроводку и съёмные элементы.

13. Повторная инициализация

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Подсоедините обратно аккумуляторную батарею.

Рисунок : C4BH2UVD

18.01.2012

ЗАМ ЕНА : ПОЛ БАГАЖНИК А В СБОРЕ (7­М ЕСТНАЯ М ОДИФИК АЦИЯ)

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

1. Информация

Типы сварных швов, используемых при сварке данного элемента электрической дугой :



Сварка методом MAG путем нанесения металла (сталь) в среде активного газа



Сварка­пайка методом VIG с нанесением металла (медь­алюминий) в среде инертного газа

Обозначение сталей с высоким пределом упругости, используемое в этом документе :



HLE : Сталь с высоким пределом упругости



THLE : Сталь с очень высоким пределом упругости

2. Инструменты

Производите операцию с использованием одной из следующих систем :



Электронная измерительная система



Механическая измерительная система



Специфическая головка MZ (­) E­0875­305



Контрольный шаблон

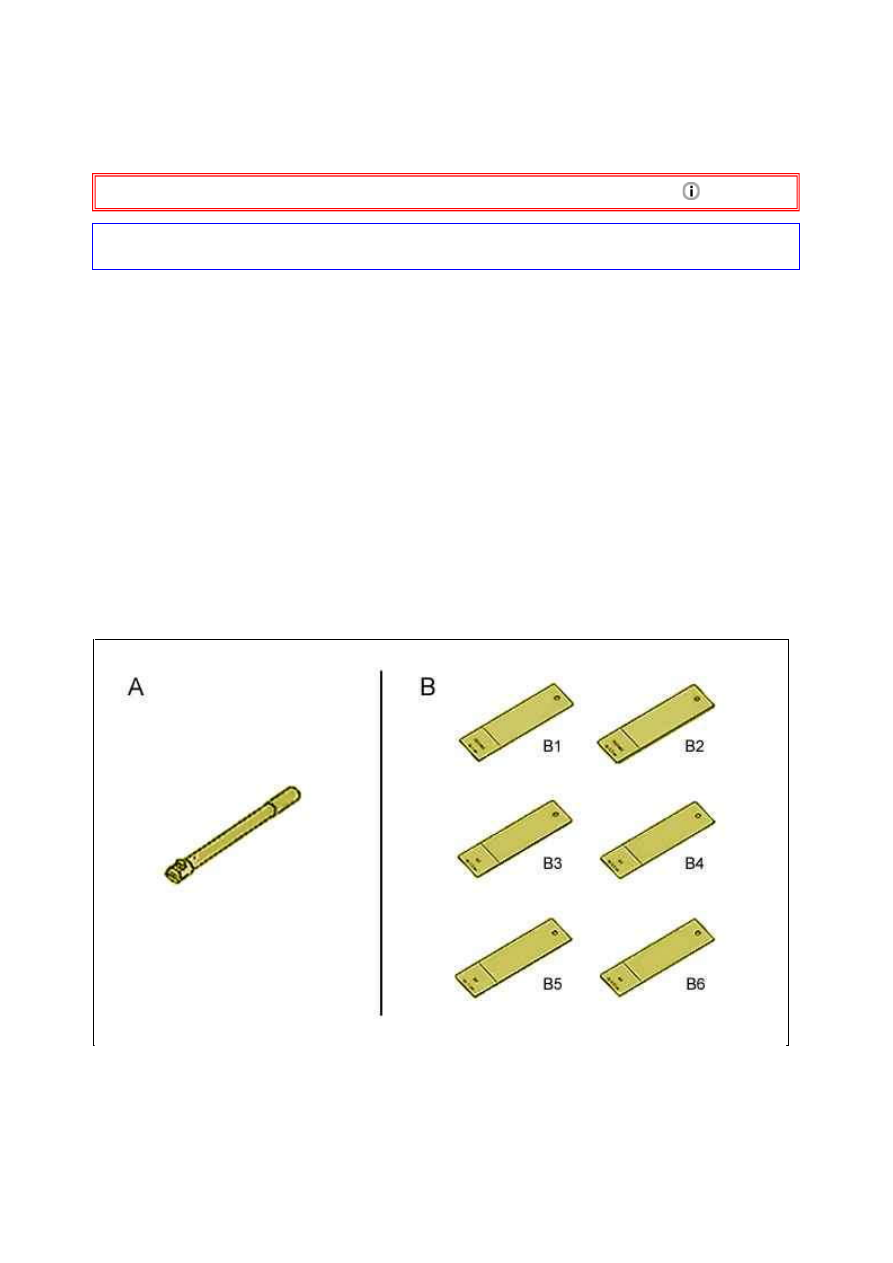

"A" Оборудование для проверки качества точек электрической сварки (­) 1366­ZZ.
"B" Ш аблон для проверки качества точек электрической сварки (­) 1366­B.

3. Дополнительные операции

Рисунок : E5AP35MD

18.01.2012

Отсоединить аккумуляторную батарею .
Снимите :



Индивидуальные задние сиденья (См. руководство по эксплуатации)



Внутреннюю отделку

ВНИМ АНИЕ :  Снять  или  защитить  расположенные  в  зоне  ремонта  элементы,  которые  могут  быть
повреждены температурой или пылью.

Отделите жгуты проводов.
Замените : Задняя поперечина заднего сиденья ; В сборе (7­местная модификация).

4. Расположение запасной части

5. Идентификация запасной части

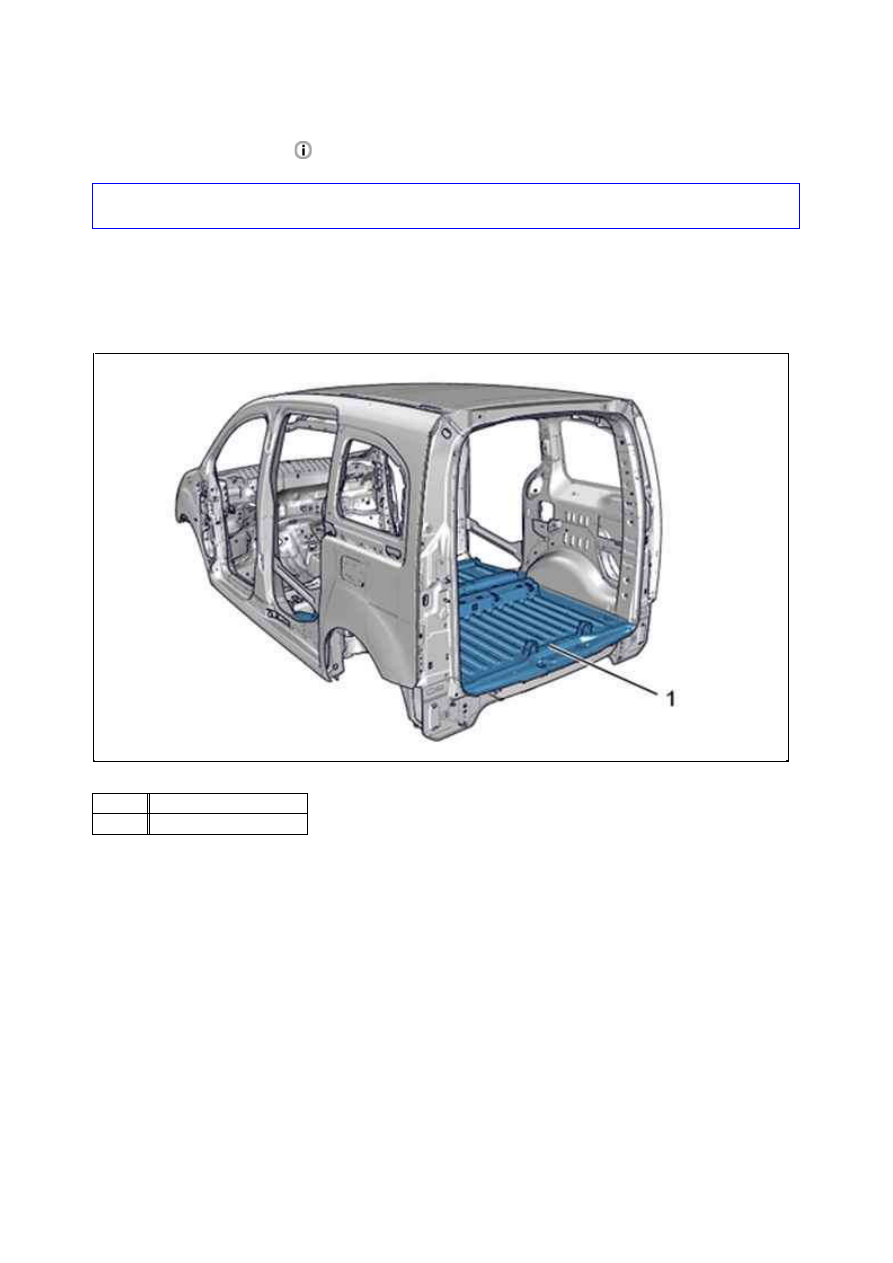

5.1. Состав : Пол багажника в сборе

Рисунок : C4EH00ND

М етка  Обозначение
(1)

Пол багажника в сборе

18.01.2012
